杠杆压紧式机械门挡锁紧结构设计

这款杠杆压紧式门挡结构，主要应用于工业设备舱门、木质柜体对开门、车间工具箱柜门的闭合锁止场景，区别于普通磁吸门挡、插销式门挡，它依靠杠杆增力结构实现压紧锁止，能在设备运行产生持续振动的工况下保持柜门闭合状态，不会因为振动松脱导致柜门意外开启。从实际使用场景来看，这类结构常被用在需要一定密封压紧力的柜体上，比如车间存放切削刀具的工具柜、小型设备的木质防护舱门，闭合时不仅能限制门扇的横向、纵向位移，还能通过杠杆的压紧行程给门扇提供持续的贴合力，让柜门和柜体边框紧密贴合，避免粉尘、切削液溅入柜内。

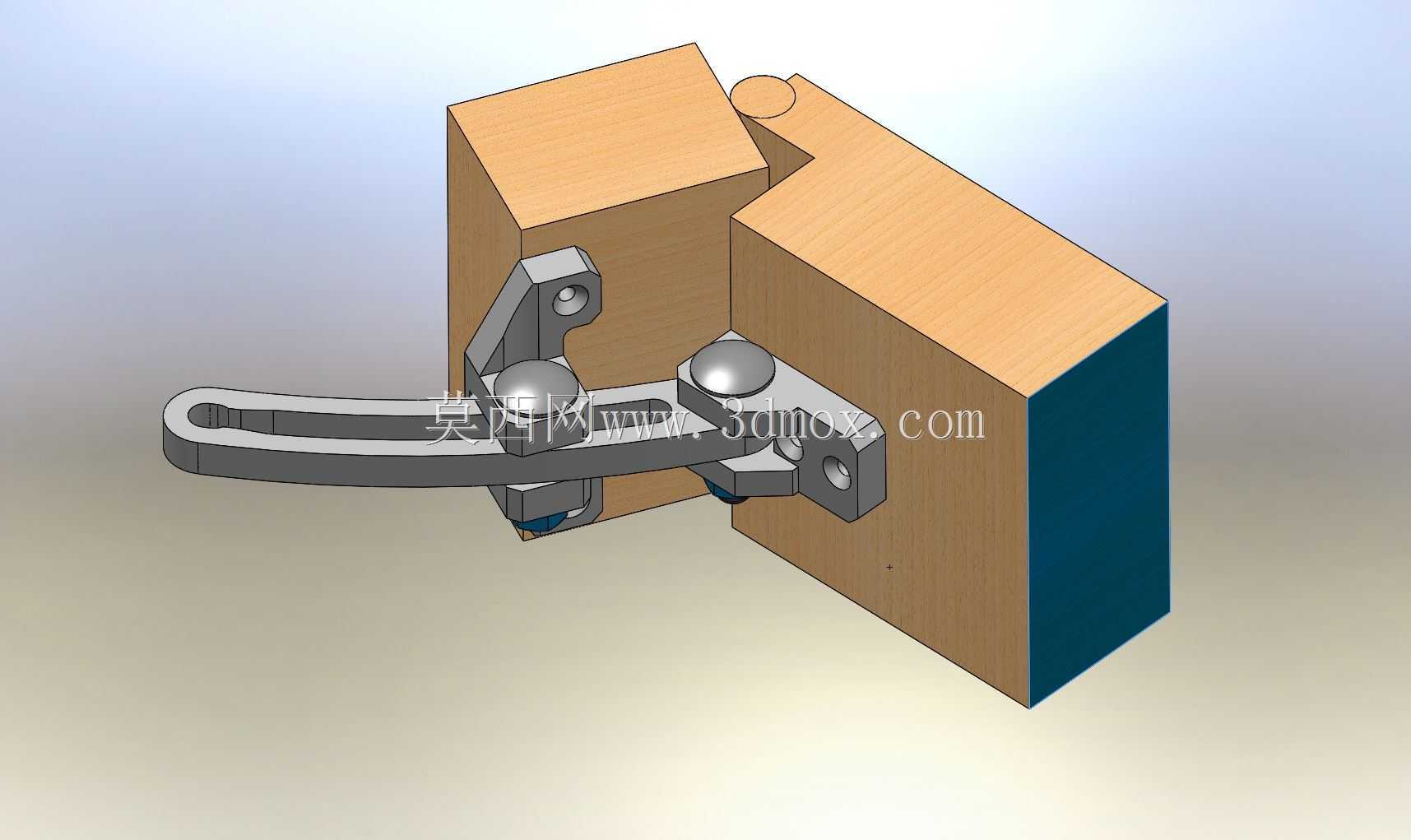

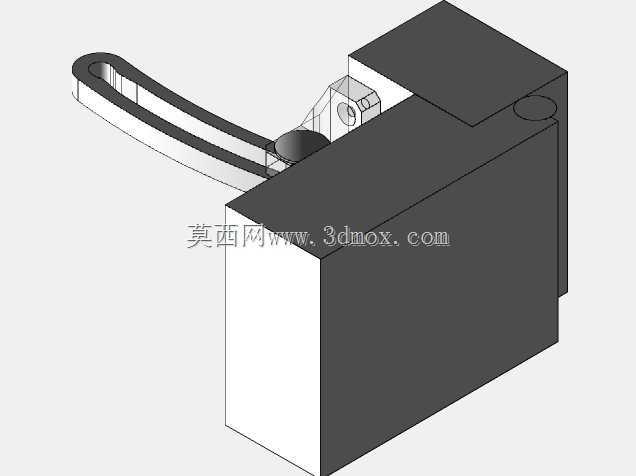

设计思路上，整个结构采用对称式双支点布局，两个安装基座分别固定在相邻的两扇门扇边缘，杠杆手柄跨接在两个基座之间，手柄上的球形压头在手柄下压时会抵靠在其中一个基座的限位斜面上，利用杠杆的力矩放大效应，把人手施加在手柄末端的力放大数倍后传递到压紧接触点，实现门扇的拉紧锁止。基座上的铰接孔做了沉台设计，用来容纳铰接销轴的端部，避免销轴突出基座表面刮擦操作人员或者存放的物件，手柄末端做了圆弧过渡的握持段，符合人手操作的施力角度，下压和扳开的行程控制在15度左右，操作时不需要过大的动作幅度，在狭窄的设备安装空间里也能顺利操作。

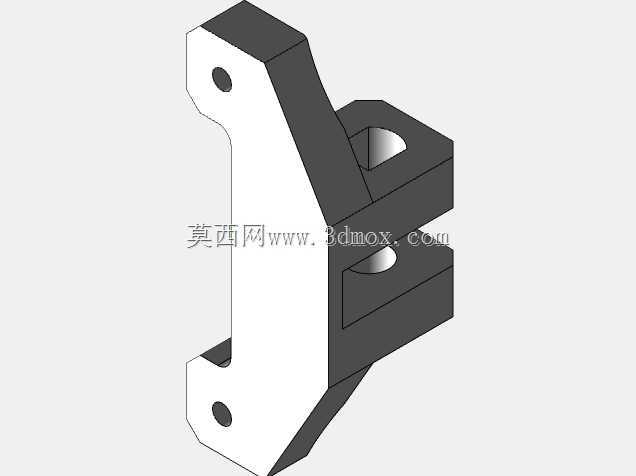

安装边界方面，两个基座的安装面为平面，每个基座预留两个沉头安装孔，适配常用的沉头自攻螺丝或者机丝螺丝，可以直接固定在厚度20mm以上的木质门扇、复合板材门扇或者薄金属包边门扇上，安装时需要保证两个基座的贴合面处于同一平面，铰接孔的同轴度误差控制在0.2mm以内，避免杠杆转动时出现卡滞。整个结构的锁止行程预留了2mm的压紧余量，能够补偿门扇长期使用后出现的轻微变形、或者密封胶条的压缩量，不会因为门扇小幅变形就出现锁止失效的问题。结构上没有设置易损的弹簧件，所有受力部件都是金属切削加工成型，铰接位置的接触面做了光滑处理，长期反复开合也不会出现过度磨损，日常使用不需要额外加注润滑脂，维护成本极低。和普通的门扣相比，这种结构的锁止状态直观可见，手柄下压到位即为锁止，扳起到水平位置即可解锁，操作人员一眼就能判断柜门是否锁闭到位，避免出现假锁的安全隐患。在重型柜体的应用场景中，还可以通过调整杠杆压头的伸出长度，适配不同厚度的门扇间隙，不需要额外加工定制配件，通用性较强。
