插销式门窗锁扣结构三维设计

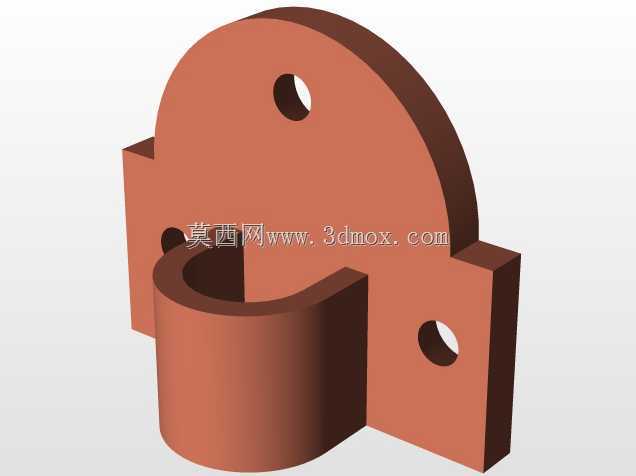

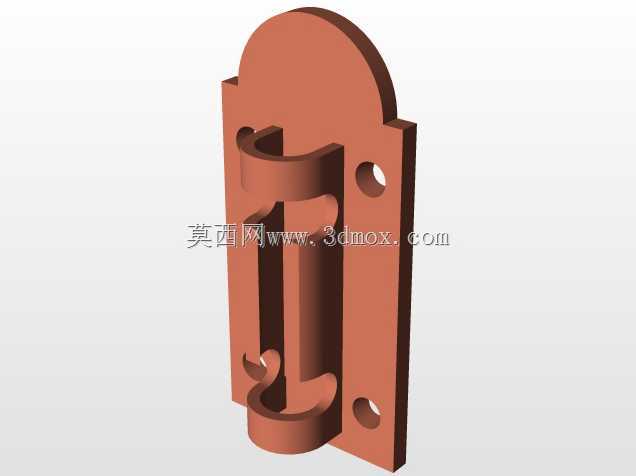

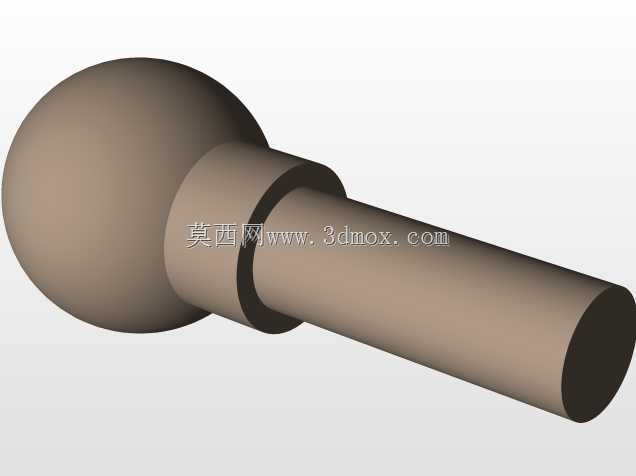

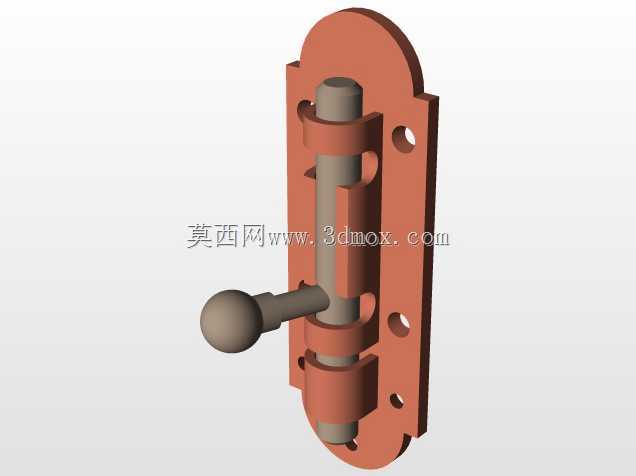

这款插销式锁扣主要应用于民用门窗、小型设备检修门、柜体侧门的临时锁止场景，在日常使用中可实现门扇与门框的快速固定，避免门扇受外力晃动或意外开启，也可作为小型仓储柜门的辅助锁止构件，适配木质、金属、复合材质的平开门结构。从功能特性来看，该结构采用竖向插杆配合带球形手柄的拨杆设计，拨杆与插杆通过卡槽联动，操作人员只需横向扳动球形手柄，即可带动插杆沿竖向做往复直线运动，实现锁止与解锁状态的切换，球形手柄的曲面设计贴合指腹施力角度，操作时无需额外工具，单手即可完成动作，拨杆与安装座之间预留了合理的活动间隙，避免长期使用后因积尘、锈蚀出现卡滞问题。设计过程中优先考虑了安装的适配性，安装底板采用长圆形轮廓，上下两端做圆弧过渡处理，板身均匀分布四个沉头安装孔，孔位间距符合常规门窗五金的安装尺寸规范，可直接适配市面常见的安装预留孔位，无需额外现场打孔调整；插杆的上下两端设置了同轴导向套，导向套与安装底板为一体化结构，可对插杆的运动轨迹做全行程约束，避免插杆伸缩过程中出现偏摆，降低插杆与配合孔位的磨损速率。安装边界方面，该锁扣整体突出安装面的厚度控制在较低范围，不会与门扇开启路径上的其他构件产生干涉，安装底板与门扇贴合面为平面设计，可通过沉头螺丝完全固定，螺丝头部沉入板面后不会突出，避免剐蹭过往人员或物品。结构细节上，插杆的锁止端做了小角度倒角处理，插入门框对应锁孔时可自动修正微小的位置偏差，降低对位精度要求，即使门扇与门框存在少量安装错位，也能顺利完成插合；拨杆与插杆的联动部位采用开放式卡槽设计，长期使用产生磨损后可直接拆卸更换对应部件，无需整体报废，降低后期维护成本。在材质适配层面，该结构可根据使用场景选择不同材质，潮湿环境下可选用不锈钢材质冲压成型，干燥室内场景可选用锌合金压铸搭配表面喷塑处理，不同材质的结构尺寸完全一致，可实现同模具多材质生产，降低开模成本。
