墙面布线用钢钉式线缆固定卡扣结构

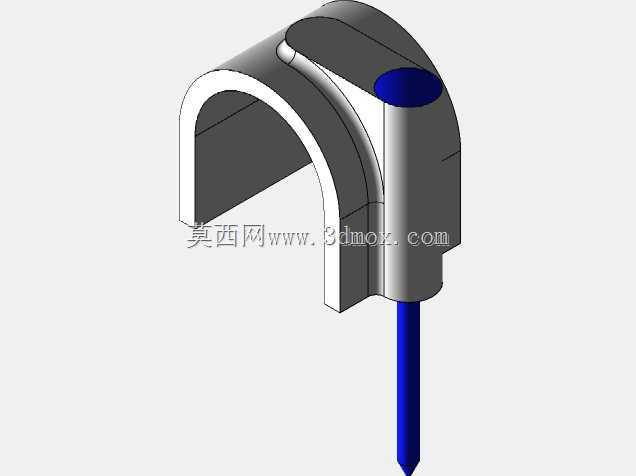

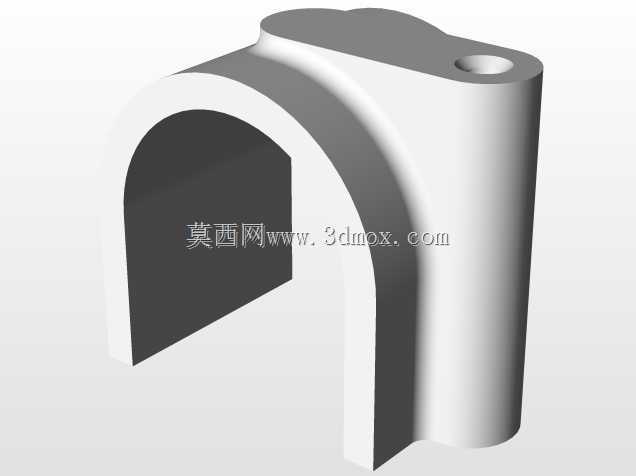

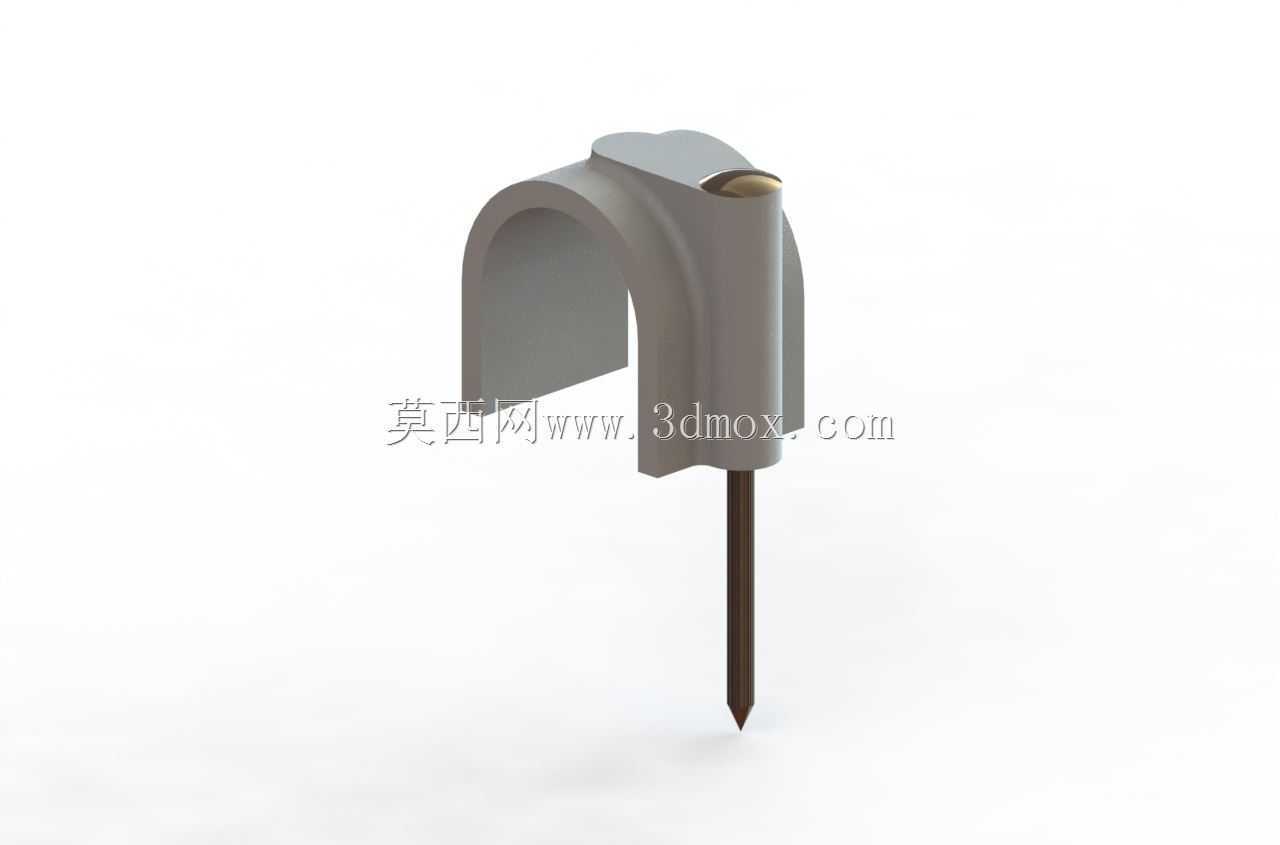

这类墙面线缆固定件，主要面向家装弱电布线、工装明线敷设、通信线路入户布设等场景，用来替代传统扎带、线卡易脱落、损伤线皮的问题，日常在家庭网线布设、监控信号线走线、光纤入户明线固定、低压供电线路墙面排布作业中使用频率极高。从结构设计来看，主体承托部分采用半圆弧开口型腔，圆弧内径匹配常规圆形线缆的外径范围，能够包覆单根或小束线缆的下半周，避免线缆受挤压出现线皮破损、内部芯线弯折受损的问题；型腔外侧做了加厚的加强筋过渡，从圆弧顶部延伸至钢钉安装座位置，抵消钢钉敲入墙面时的冲击力，避免固定座受锤击应力出现开裂。钢钉安装座设计为带沉孔的圆柱凸台，沉孔深度刚好容纳钢钉的钉帽，敲入后钉帽完全没入安装座平面，不会出现凸起刮蹭线缆外皮的情况，钢钉采用带锥尖的细长结构，钉身做了轻微的滚花处理，敲入水泥墙面、砖墙、木质基面后能获得足够的拉拔力，不会因为线缆自重或者长期震动出现松脱。设计时特意将圆弧型腔的开口朝向与钢钉轴线做了垂直布局，安装时钢钉垂直敲入墙面，型腔的圆弧面刚好贴合墙面，线缆顺着型腔弧度排布，不会出现线缆翘起、与墙面留缝的问题，整体安装完成后突出墙面的高度控制在较低范围，不会过度影响墙面平整度，后续墙面刷漆、贴墙纸时也能尽量减少凸起感。从安装边界来看，这类固定件的钢钉长度适配常规墙面抹灰层厚度，不会因为钉身过长击穿墙面暗埋的管线，也不会因为钉身过短导致固定力不足；主体部分的外形做了圆弧过渡，没有尖锐棱角，安装和后续维护时不会划伤作业人员的手部。不同于粘胶式线卡受墙面湿度、墙面材质影响容易脱落的问题，这种钢钉式固定结构不受墙面粉尘、潮湿环境的影响，在地下室、户外外墙、老旧砖墙等粘胶附着力差的场景下，依然能保持稳定的固定效果，同时半圆弧的型腔设计不会完全锁死线缆，后续线路调整、更换线缆时，只需要将线缆从开口处取出即可，不需要拆除整个固定件，大幅降低后期线路维护的工作量。建模过程中需要重点关注钢钉安装座与主体型腔的连接强度，以及圆弧型腔的尺寸公差，避免型腔尺寸过小导致卡线困难、尺寸过大导致线缆松脱晃动，同时钢钉与安装座的同轴度需要控制在合理范围内，避免敲入时钉身歪斜导致固定座开裂。
