管材定位用快装式扶手夹结构设计

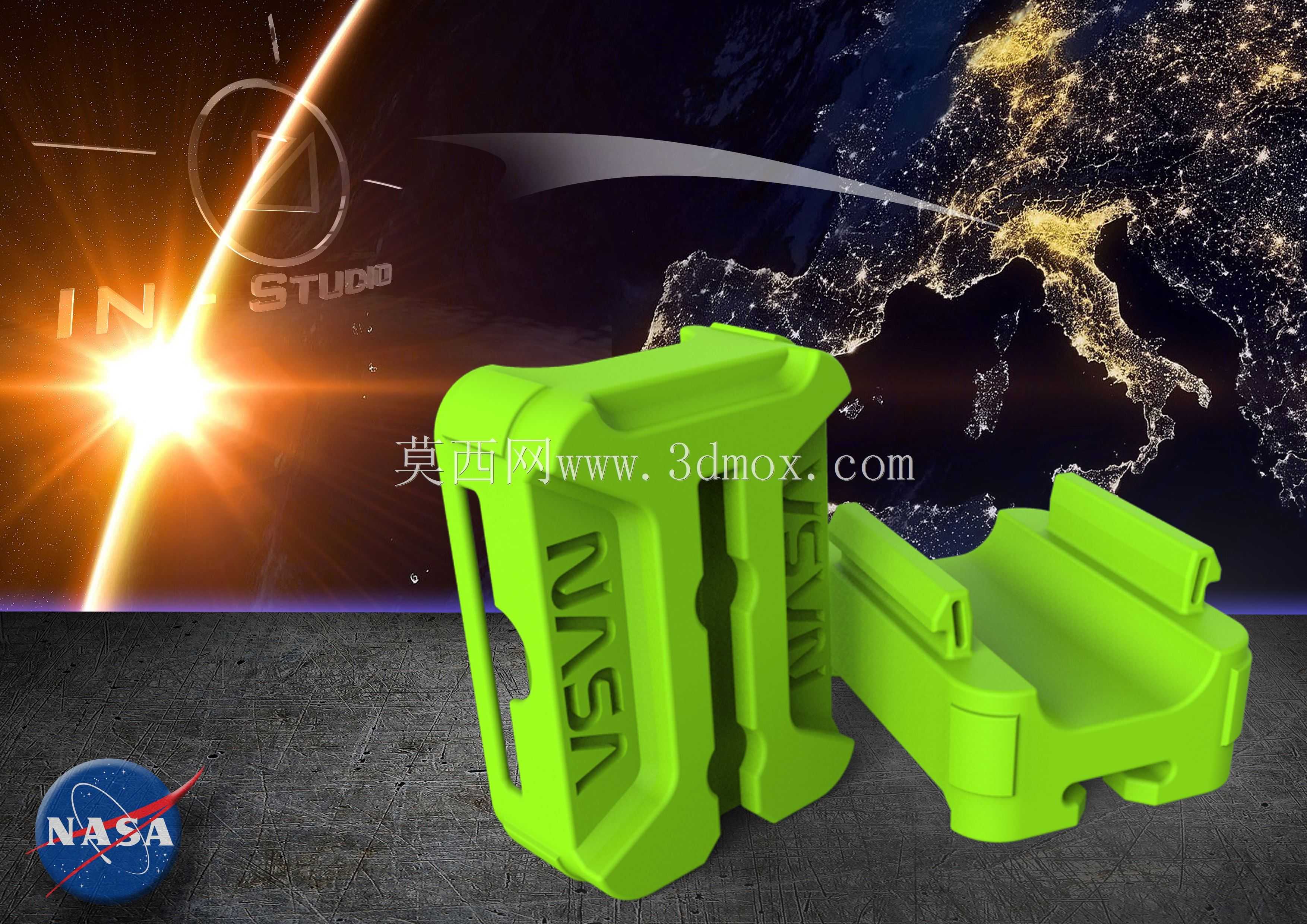

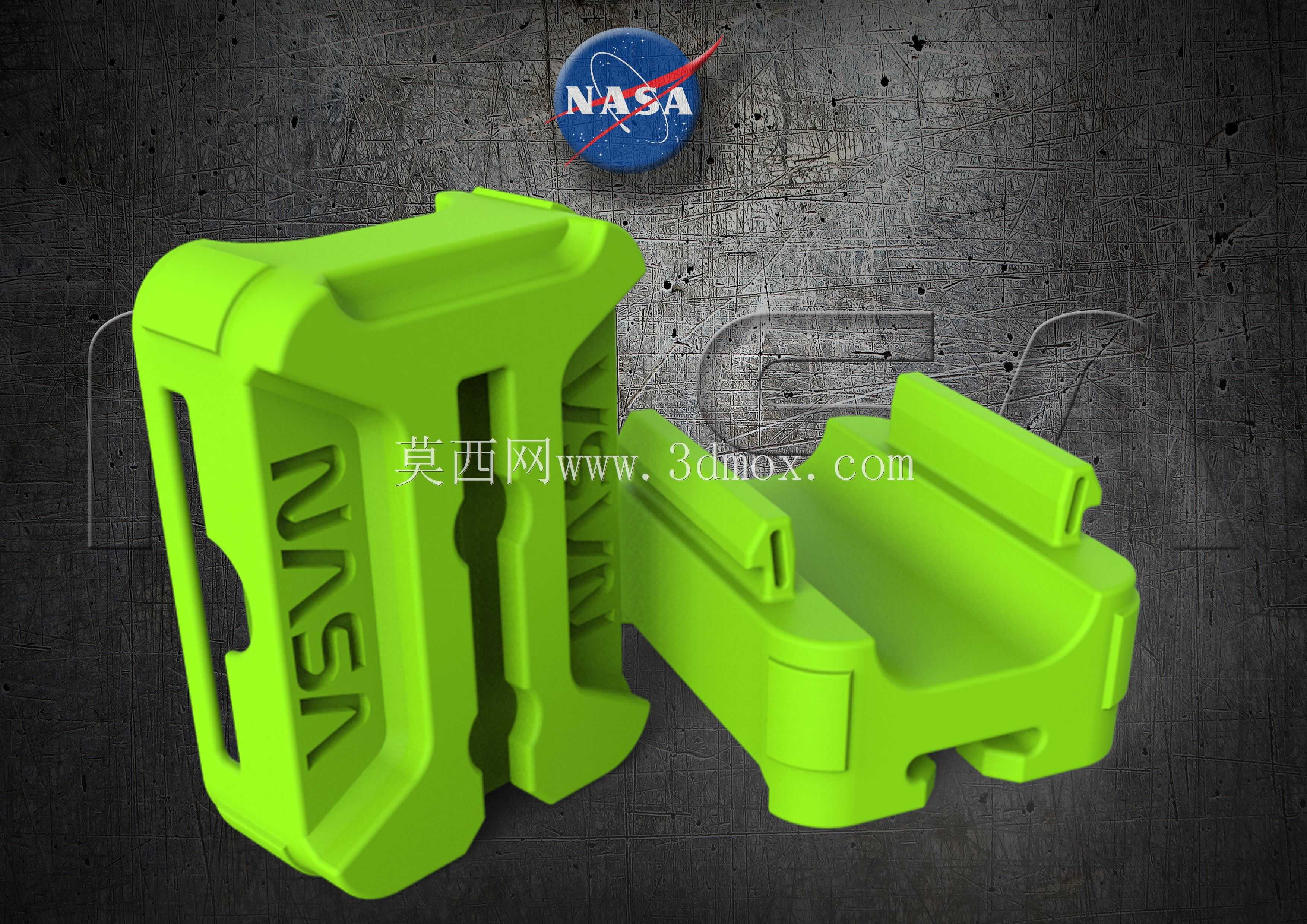

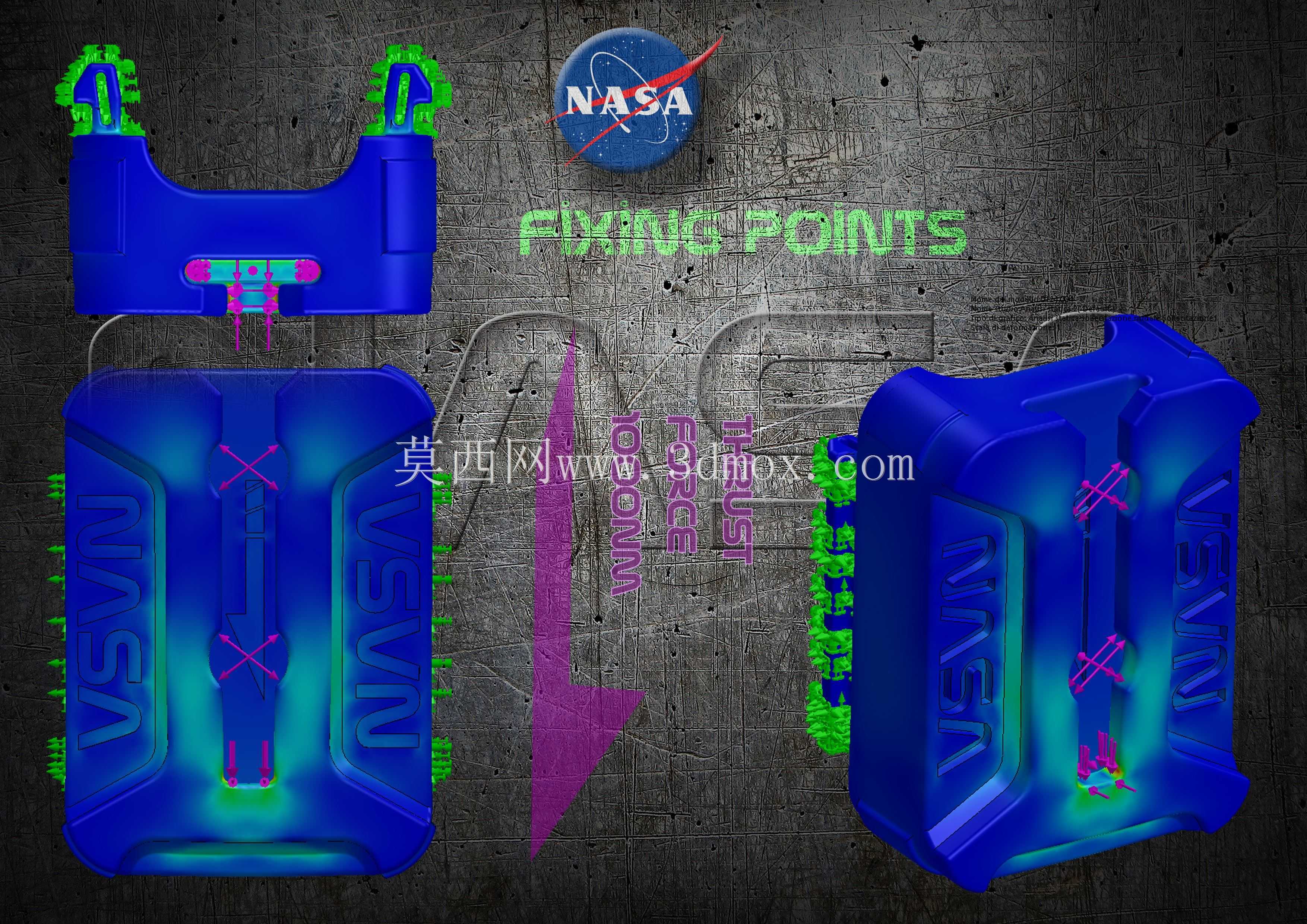

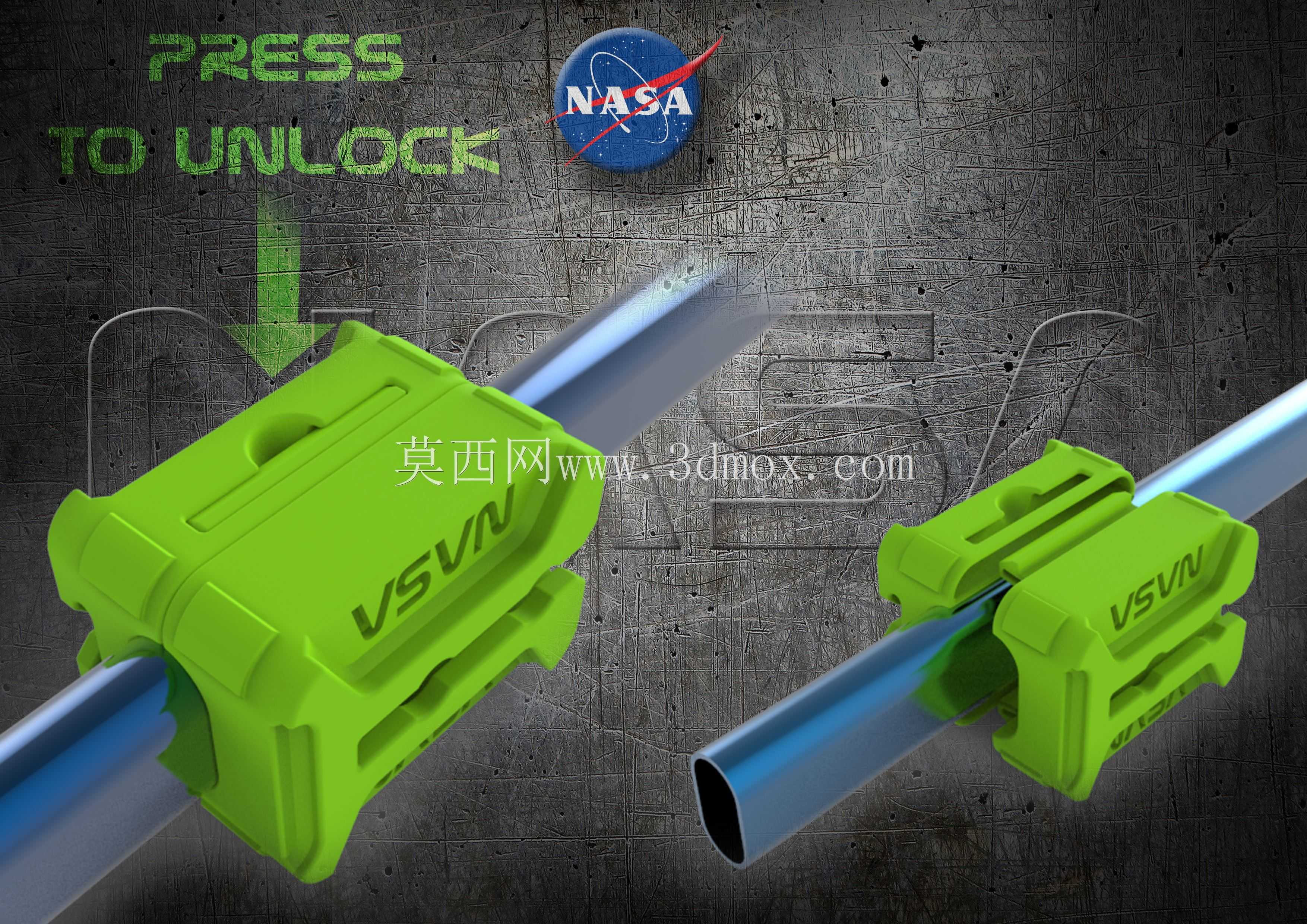

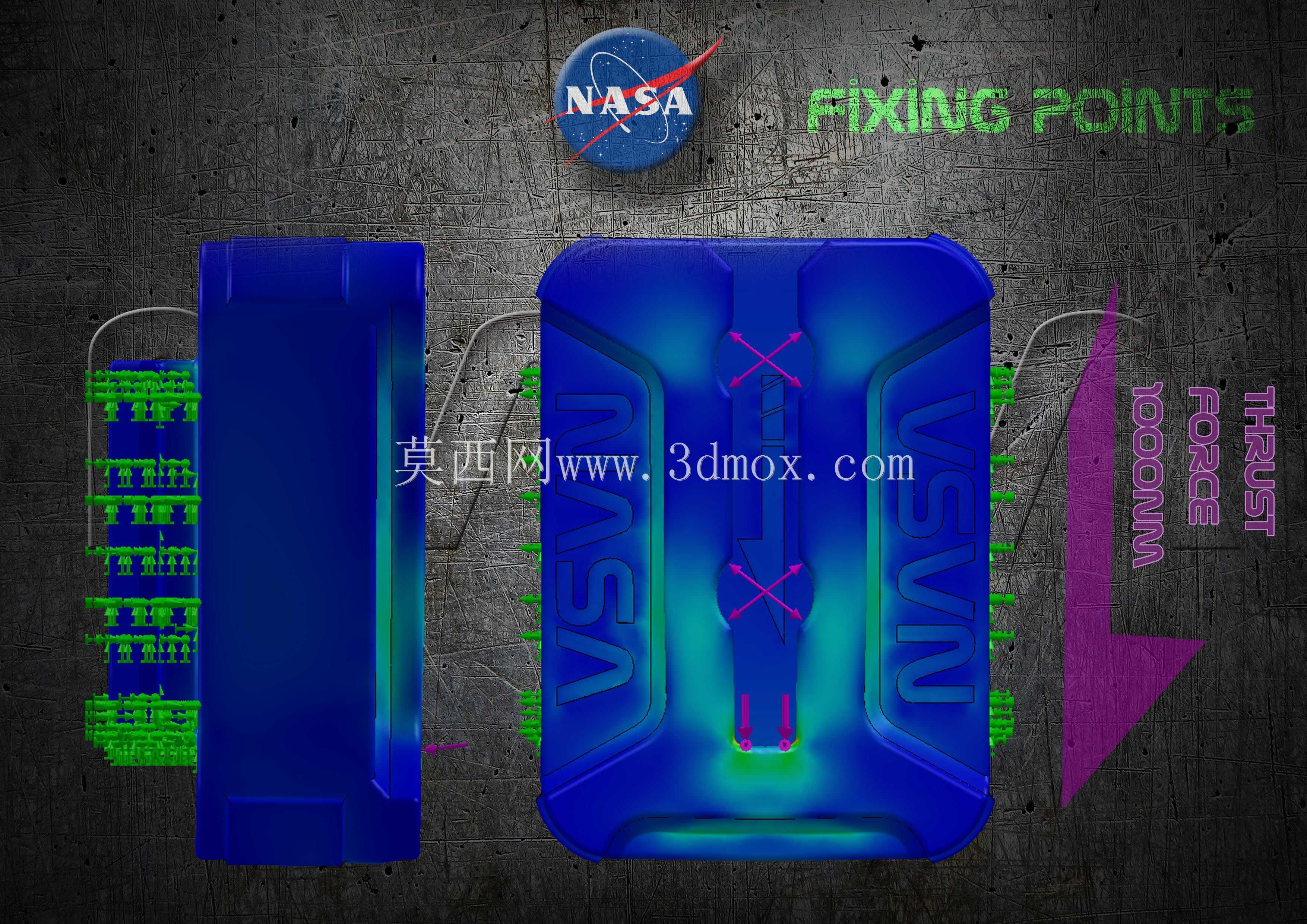

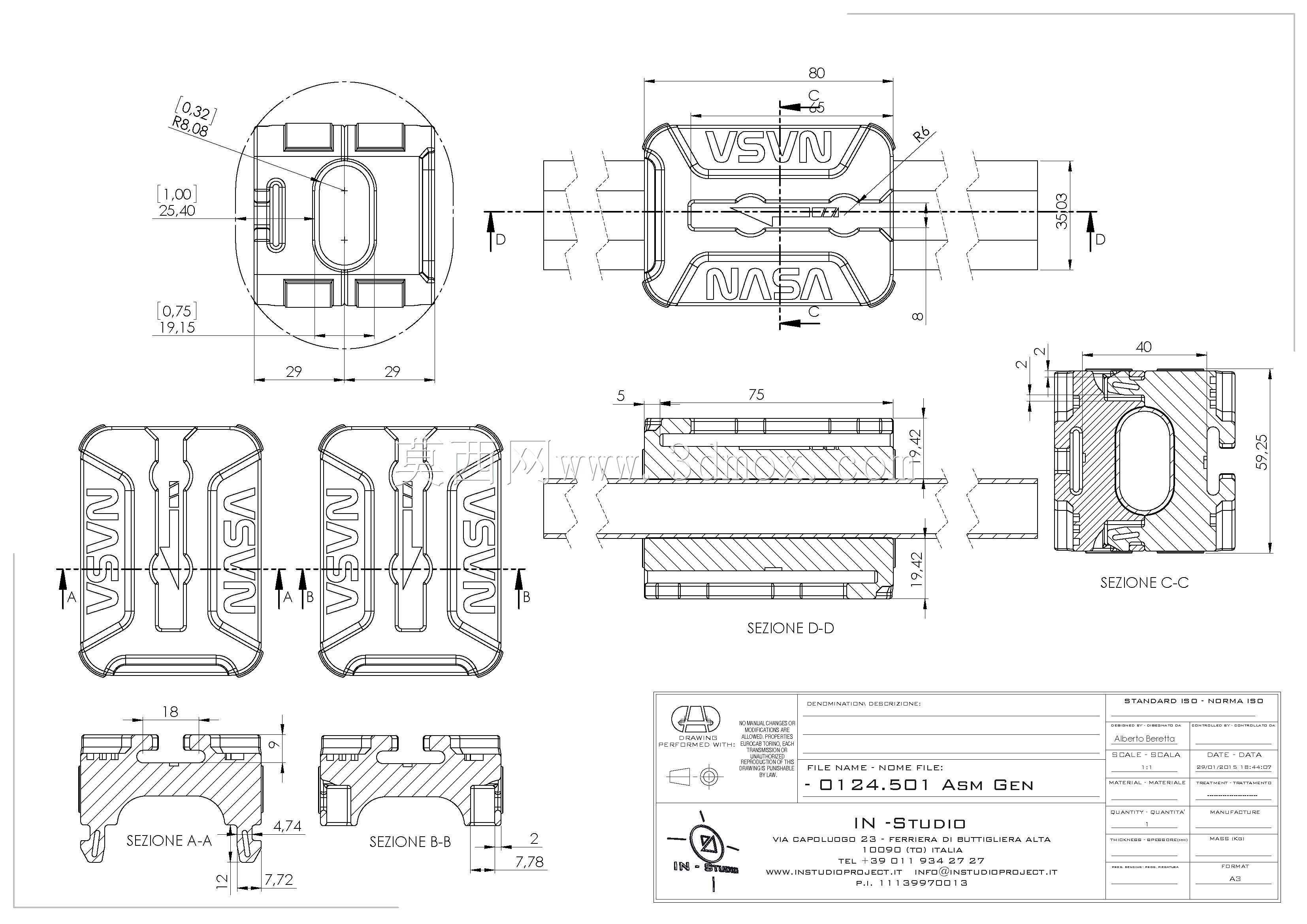

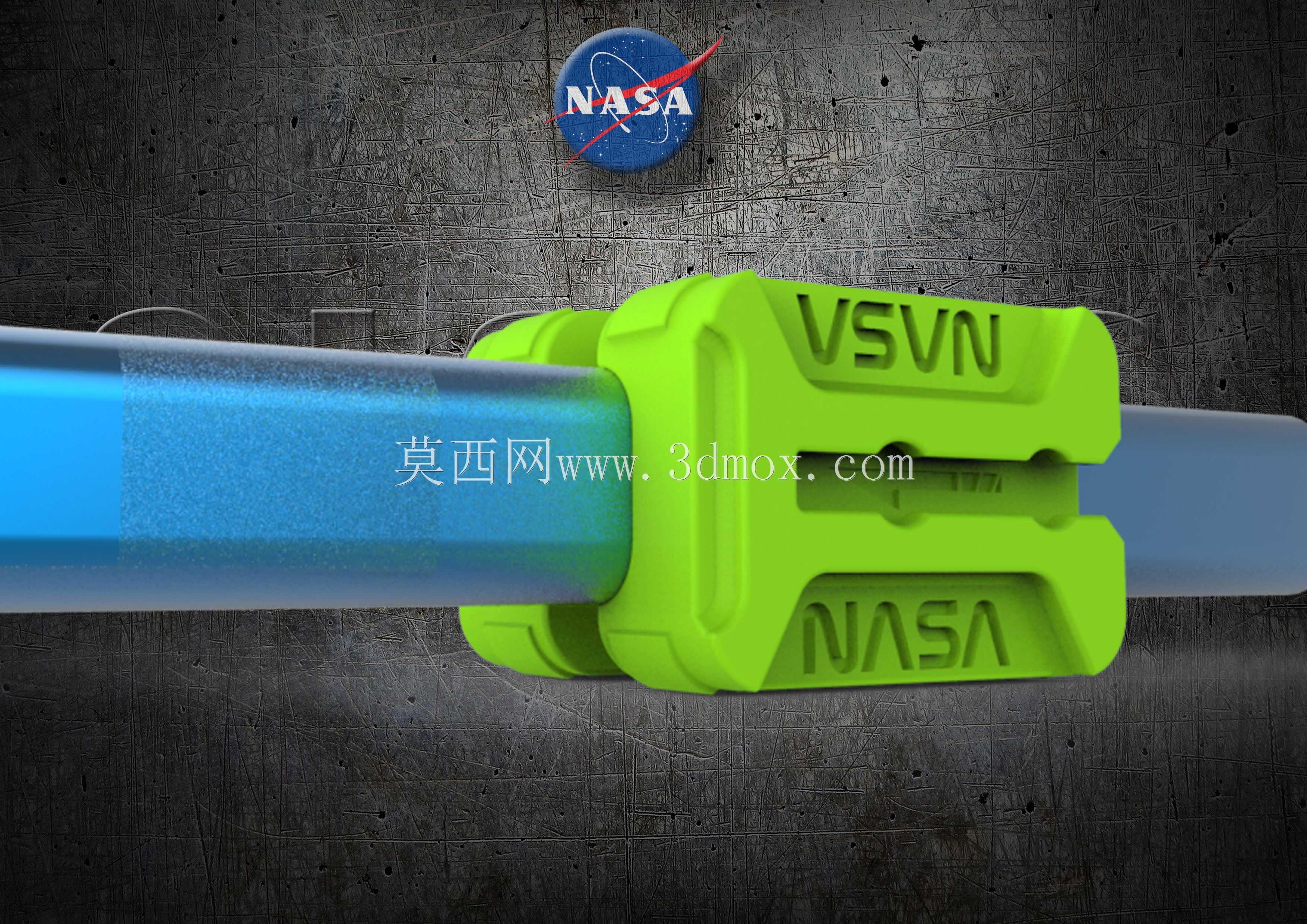

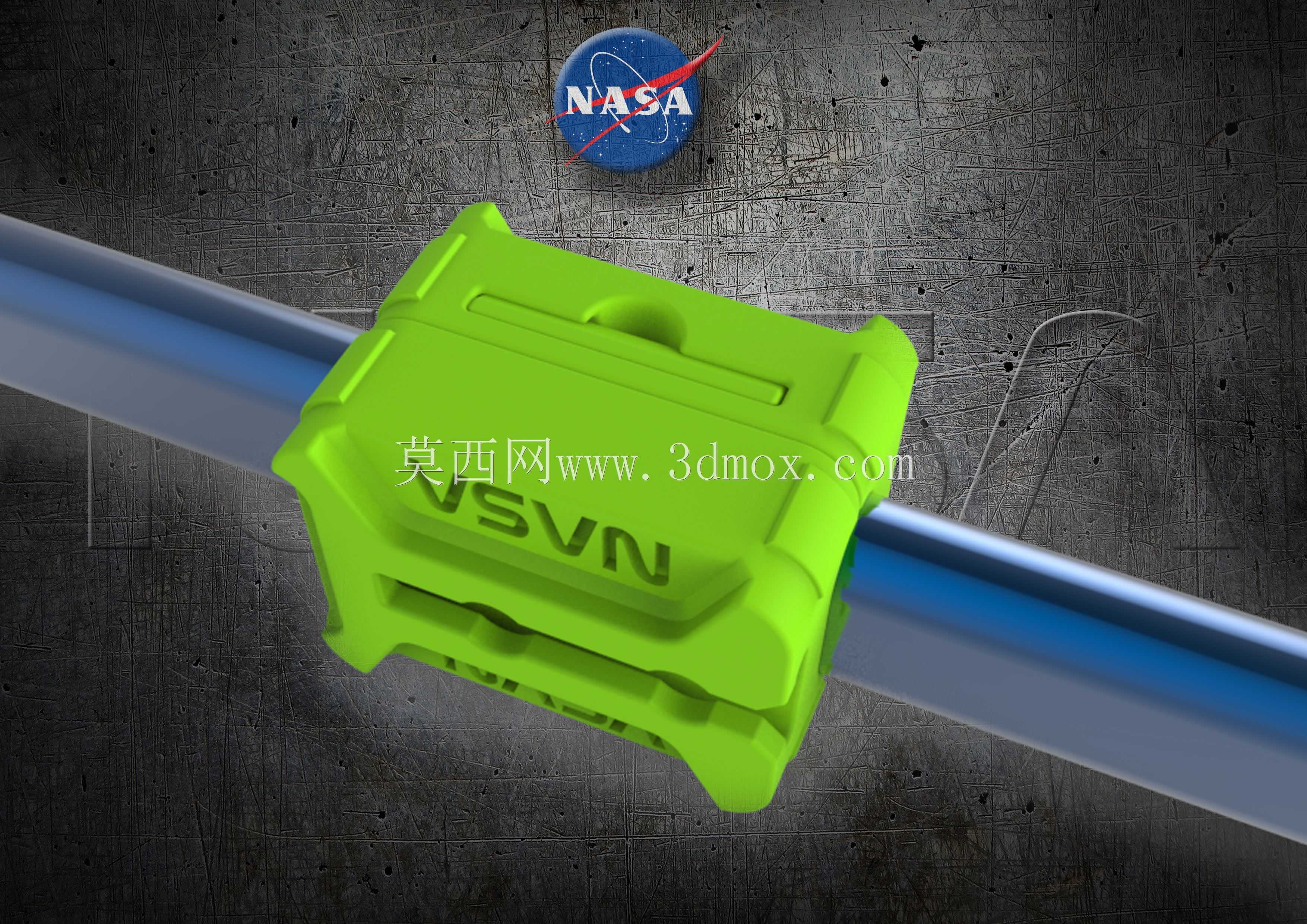

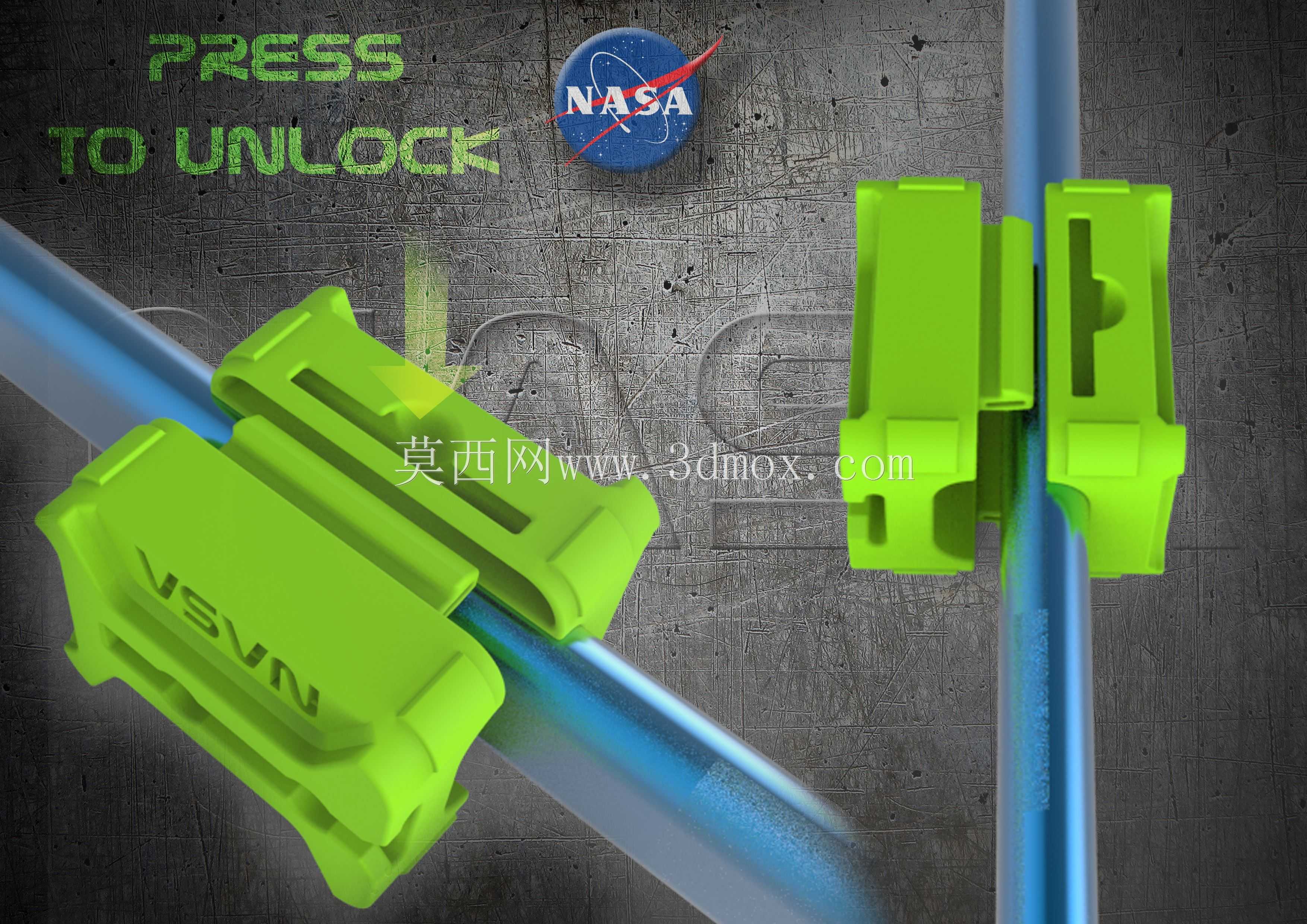

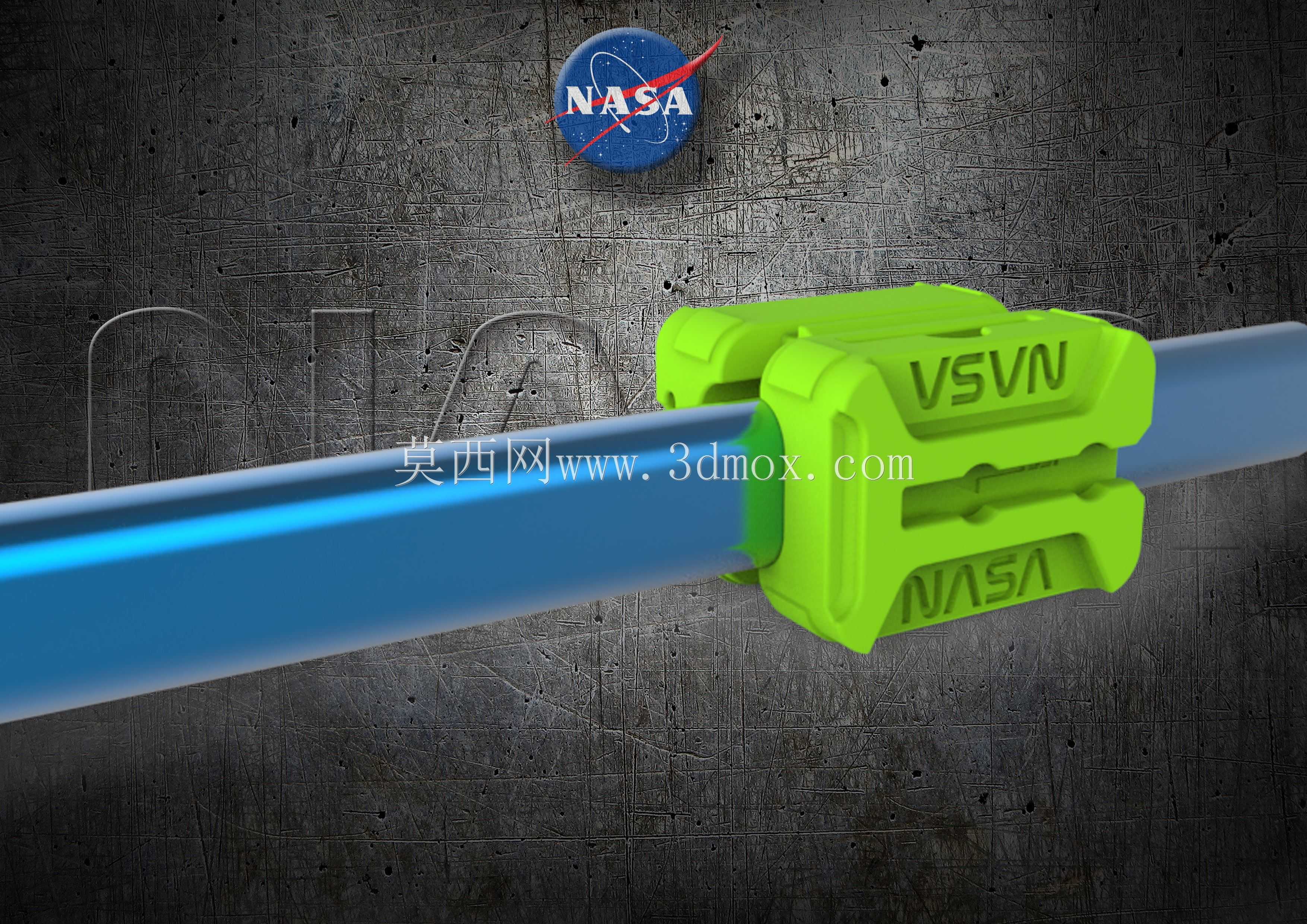

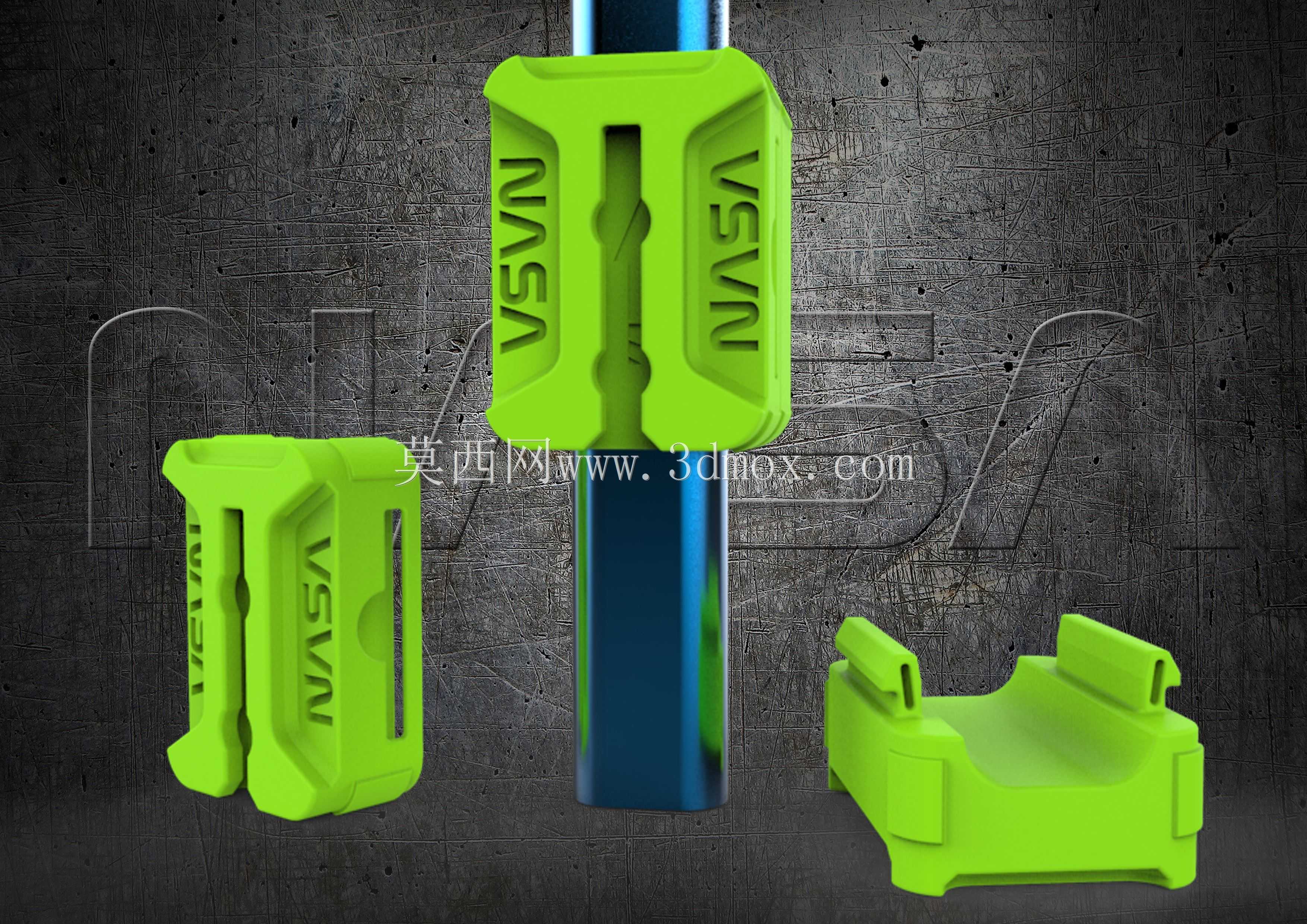

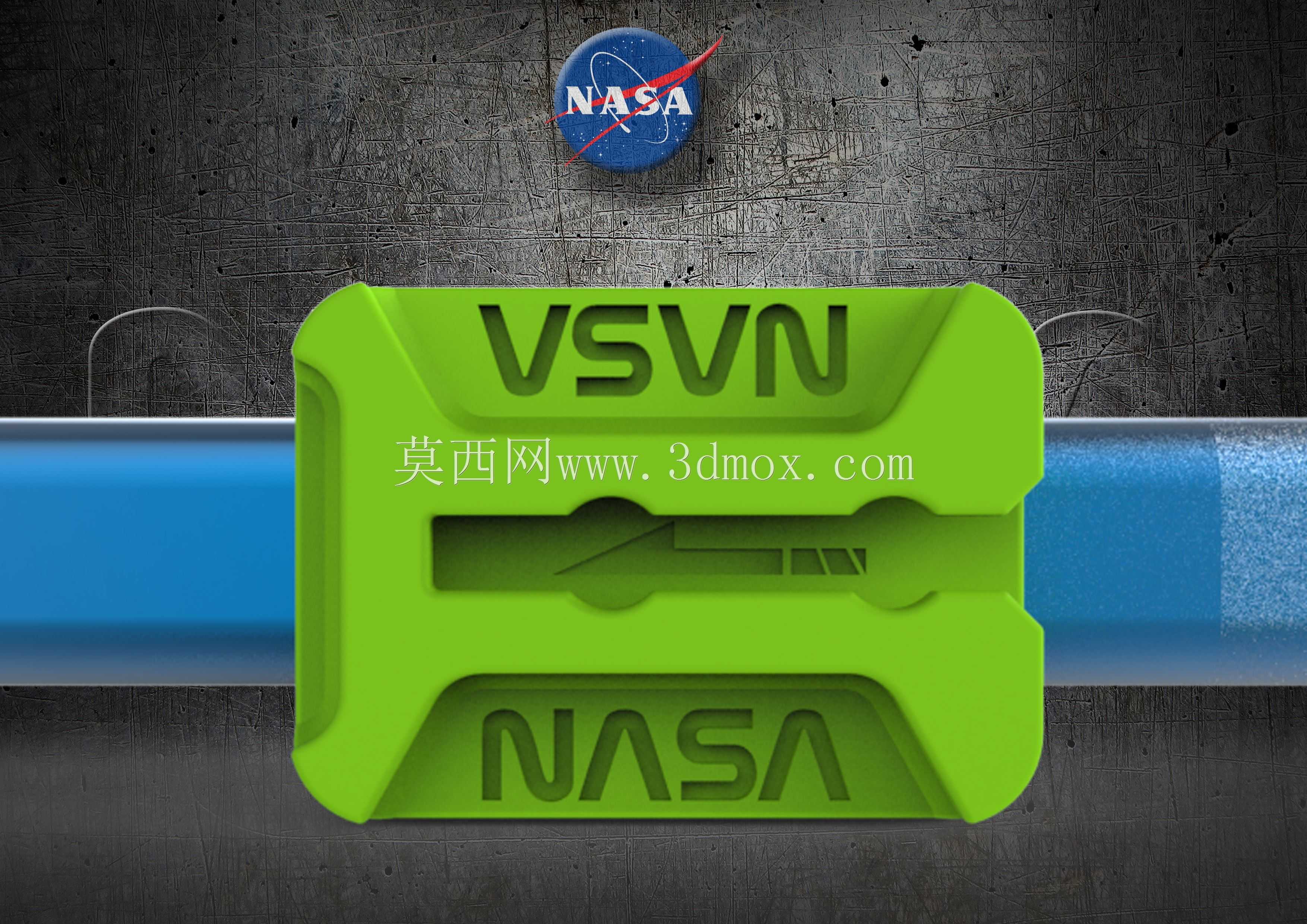

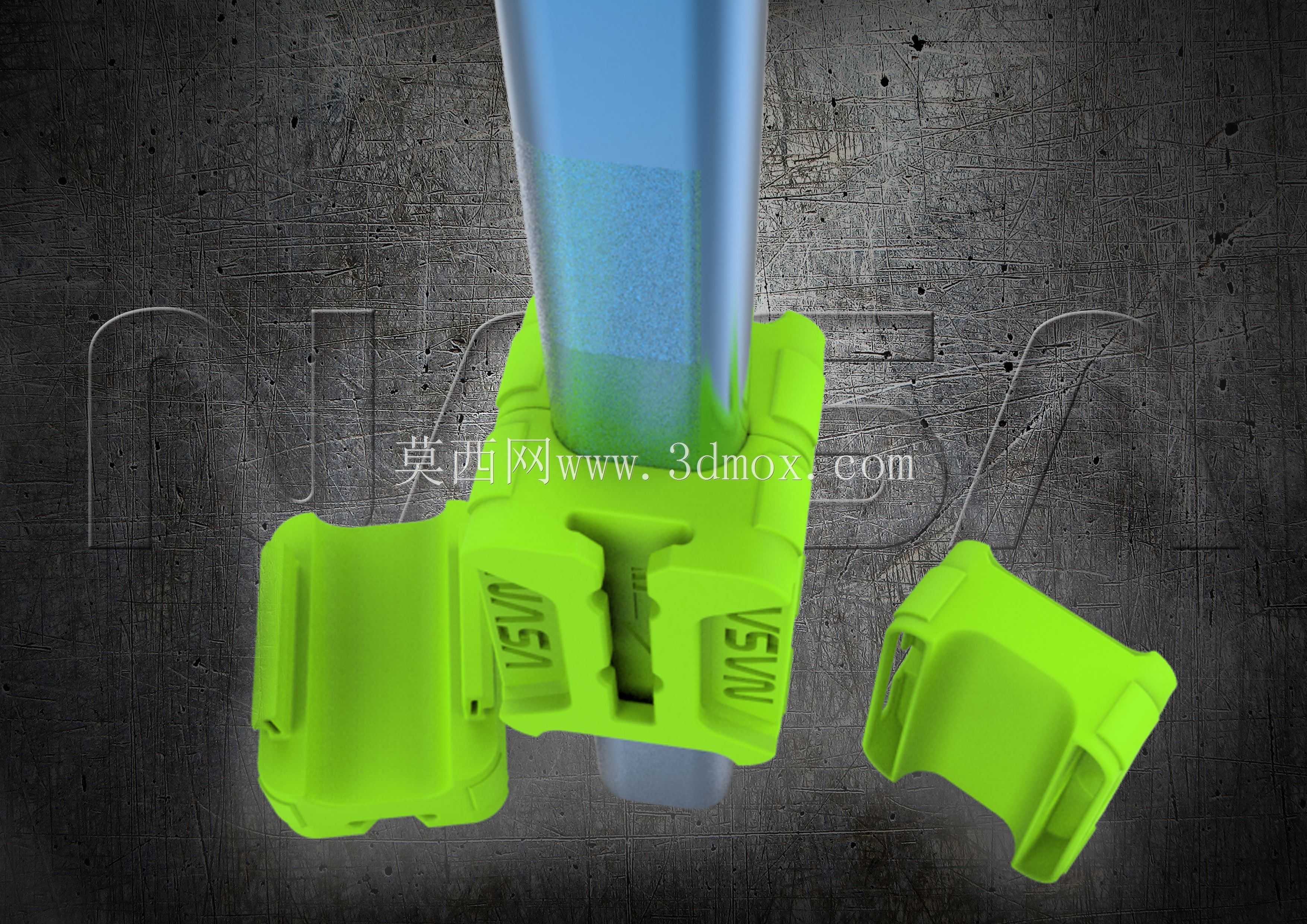

这款扶手夹主要面向圆形管材的快速装夹定位场景，常见于健身器材扶手装配、工业设备护栏安装、轻型物料架杆件固定这类需要频繁拆装调整的工位，相比传统的螺栓锁紧管夹，它不需要额外配套紧固件，徒手就能完成装拆操作，能大幅降低现场装配的工时消耗。从结构设计逻辑来看，这款夹体采用对称式分体卡扣结构，两个夹瓣通过侧边的弹性卡爪实现咬合锁紧，夹体内壁做了多道平行的防滑凸筋，当夹体扣合在圆管外壁时，凸筋会嵌入管材表面的微观粗糙纹理中，避免管材受轴向力或者周向扭转力时出现滑移错位，同时凸筋的存在也能抵消不同批次管材外径的微小公差偏差，适配公称外径在22-25mm区间的标准圆管，不需要针对单批次管材做额外的尺寸适配。夹体的外侧做了一体化的施力按压位，按压位表面做了网格状的防滑纹理，操作人员拆装时只需要用拇指和食指同时按压两侧的解锁位，就能让卡爪脱开完成拆卸，锁紧时只需要将两个夹瓣对准管材位置用力捏合，听到卡爪到位的脆响就代表锁紧完成，整个操作过程不需要借助扳手、螺丝刀这类额外工具，单人3秒内就能完成单处装夹。在安装边界的设计上，这款夹体的单侧夹瓣厚度控制在4.2mm，扣合完成后整体外轮廓的最大径向尺寸比管材外径大18mm，不会占用过多的外围安装空间，夹体两端做了R3的圆角过渡，没有尖锐的棱角，避免操作人员在设备周边作业时被刮蹭受伤。材质选用上采用高强度改性工程塑料，通过注塑工艺一次成型，本身具备不错的耐候性，在-20℃到60℃的工作环境下都能保持足够的锁紧力，不会因为温度变化出现脆裂或者卡扣松脱的问题，同时塑料材质本身不会像金属夹那样在管材表面留下锈渍，也不会因为磕碰划伤管材的表面涂层，很适合用在对外观有一定要求的民用器材、展示架类产品上。在结构强度的优化上，夹体的卡扣受力位置做了局部加厚处理，内部加设了十字形的加强筋，在不增加整体壁厚的前提下提升了卡爪的抗疲劳强度，经过反复装拆测试，连续拆装1000次以上卡爪的锁紧力衰减不会超过10%，完全能满足日常使用中频繁调整位置的需求。夹体的侧面预留了小型的附件安装位，可以配套固定小型的标签牌、走线卡扣这类附属零件，不需要额外在管材上打孔固定，能保持管材本身的结构完整性，避免打孔位置出现应力集中导致的管材变形或者断裂问题。
