立式纪念奖杯结构设计方案

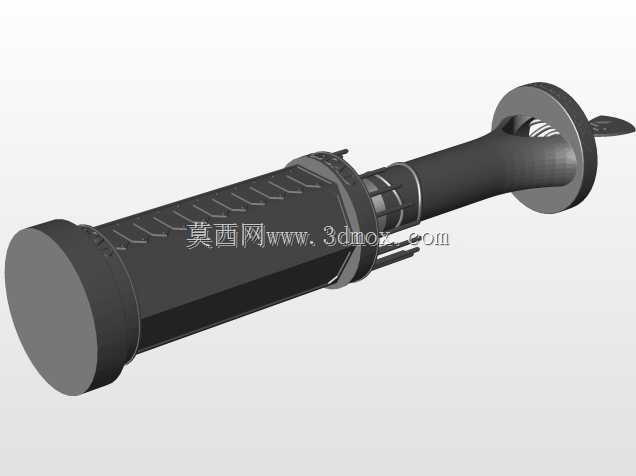

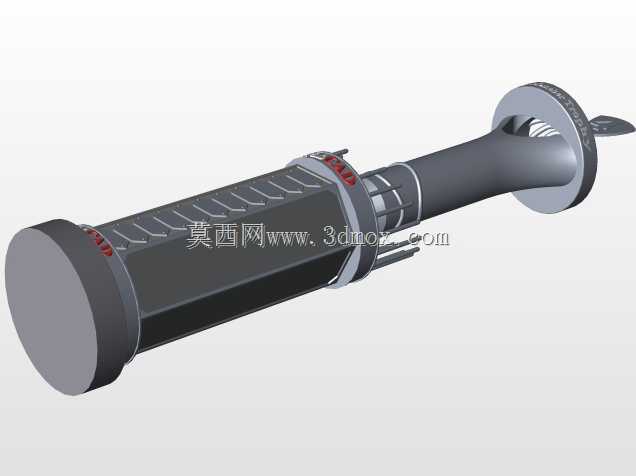

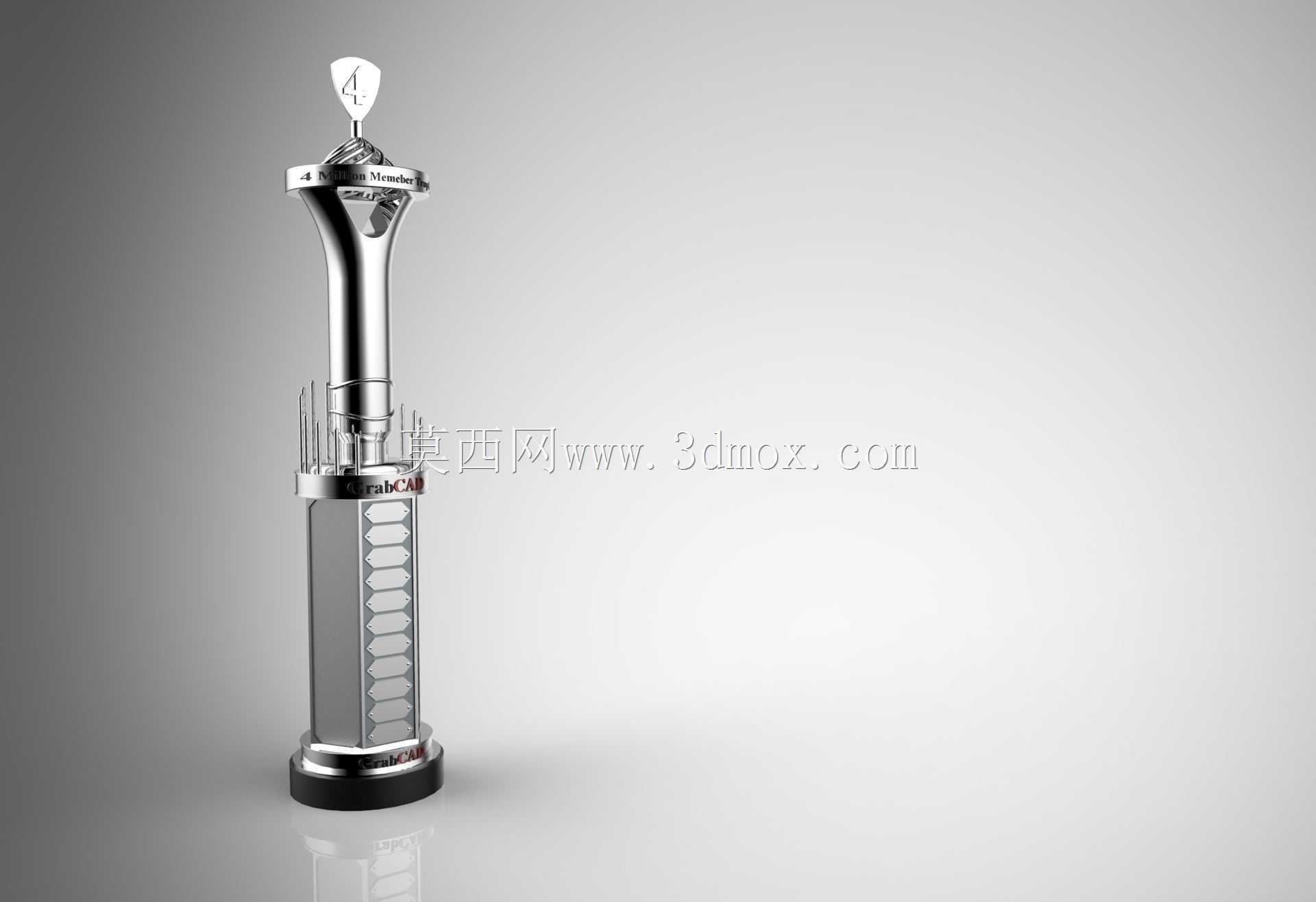

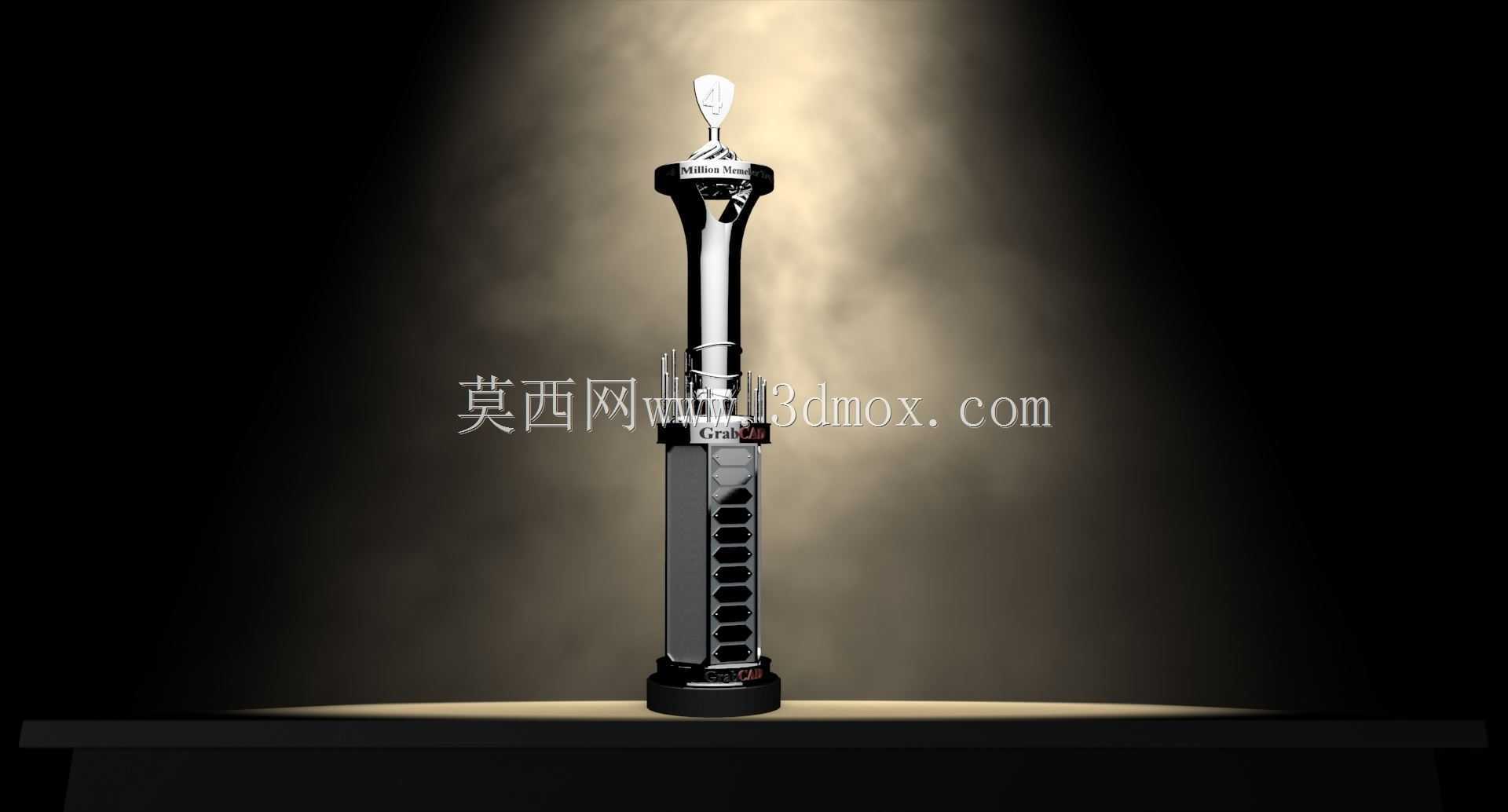

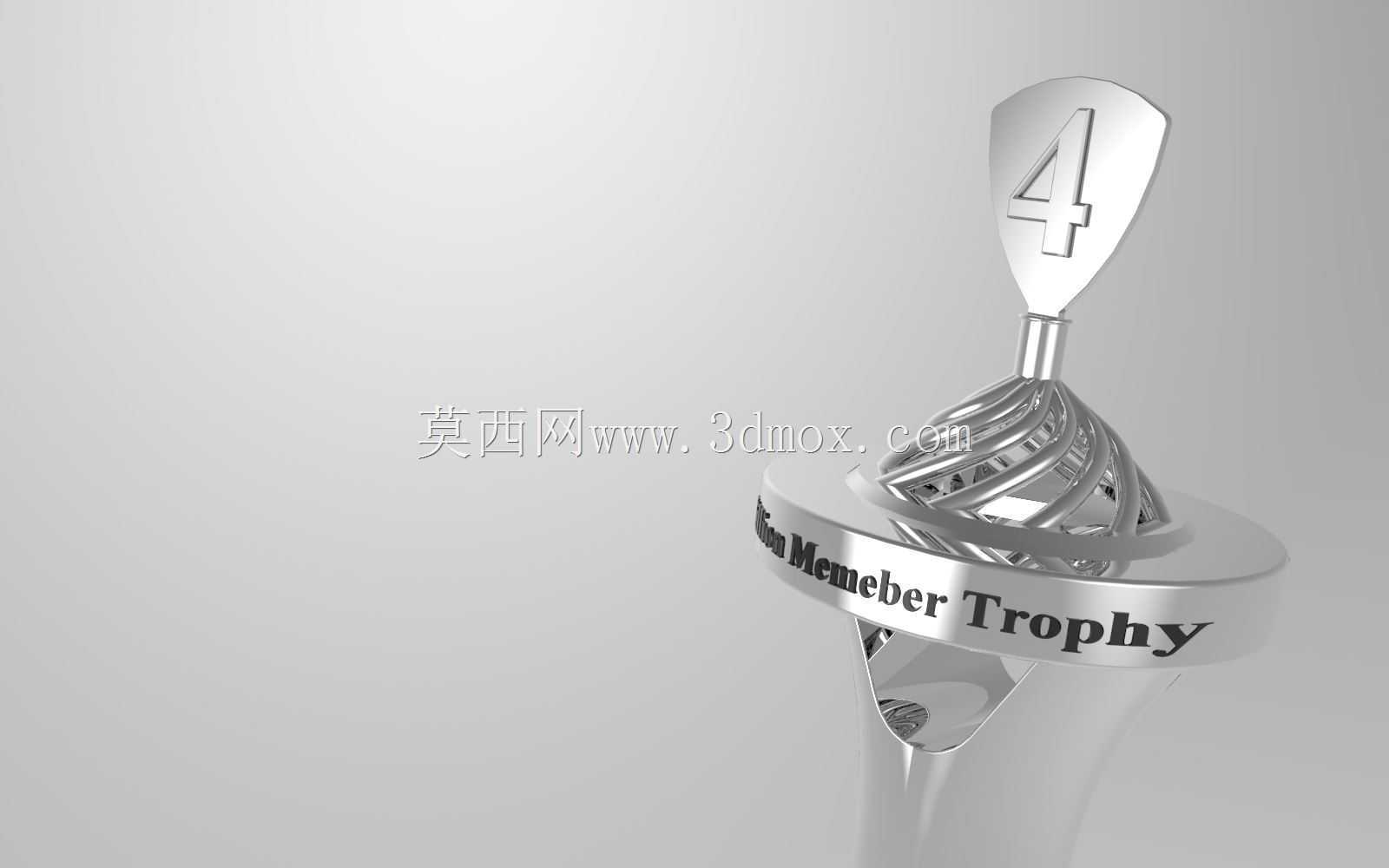

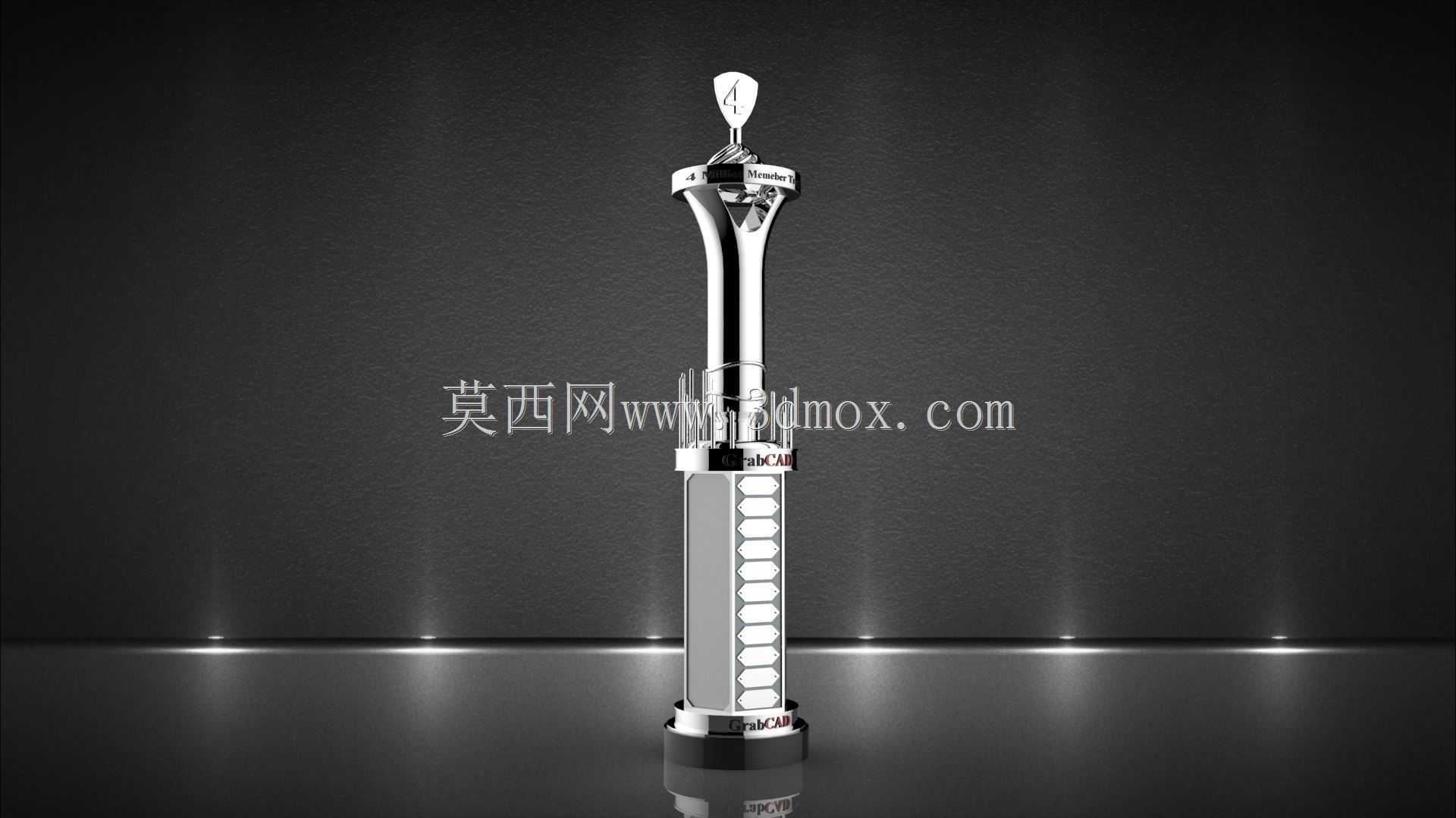

这款立式奖杯的设计，最初是面向企业会员里程碑纪念、行业赛事颁奖这类线下场景做的结构方案，日常使用中需要兼顾手持握持的舒适度、展台摆放的稳定性，以及长期陈列的抗形变能力。从结构分层来看，整体采用三段式同轴布局，底部是带防滑垫层的圆形配重底座，底座直径控制在80mm范围内，自重占整体重量的42%，能保证在常规展台、颁奖台平面放置时，即使受到轻微侧向触碰也不会发生倾倒，底座边缘做了1.5mm的圆角过渡，避免搬运过程中划伤手部或者刮蹭展台饰面。中段握持柱身采用多边形收腰设计，柱身截面为带圆弧过渡的类矩形，最窄处握持直径32mm，刚好适配成年人单手握持的尺寸边界，柱身侧面排布的阵列式装饰凸点，并非单纯的外观装饰，每一处凸点都做了0.3mm的拔模斜度，在后续做金属压铸或者亚克力注塑加工时，能顺利完成脱模，同时凸点的排布间距控制在6mm，手指握持时能增加摩擦力，避免颁奖传递过程中手滑脱落。柱身内部做了中空减重结构，壁厚均匀控制在2.5mm，既保证整体结构强度，又能控制整体重量不超过1.2kg，长时间手持不会产生明显的负重感。顶部的标识安装位采用卡槽式固定结构，预留了10mm*15mm的标识粘贴平面，不需要额外做螺丝固定，就能兼容不同赛事、活动的定制标识牌更换，标识位下方的支撑结构做了三角加强筋布局，能承受顶部10N的侧向压力不会发生弯折。整体装配采用过盈配合加环保胶接的方式，不需要额外的紧固件，外表面没有外露的连接缝隙，做镜面抛光处理后能呈现统一的金属质感，陈列在荣誉展柜中时，不同角度的光线照射下能形成均匀的反光带，不会出现局部结构阴影破坏整体视觉协调性。在安装边界上，整体高度控制在380mm，常规的企业荣誉展架层间距普遍在400mm以上，完全适配常规展架的摆放空间，不需要额外调整展架层板位置。针对运输场景，柱身和底座的配合位置做了1mm的定位止口，包装时只需要顺着止口方向套入缓冲泡棉，就能避免运输过程中各段结构发生错位，降低运输损耗率。
