航空用轻量化拓扑优化轴承支撑结构

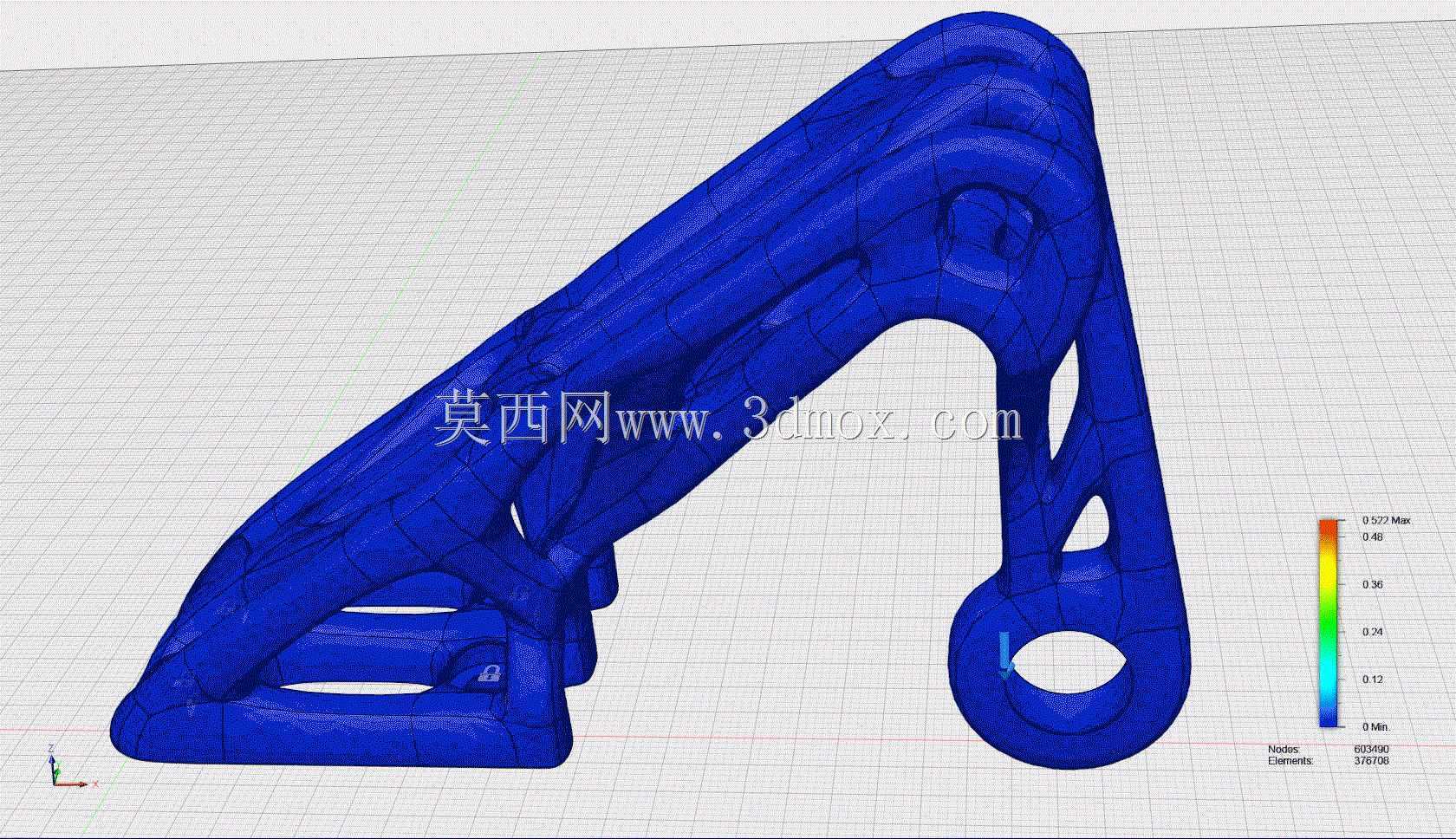

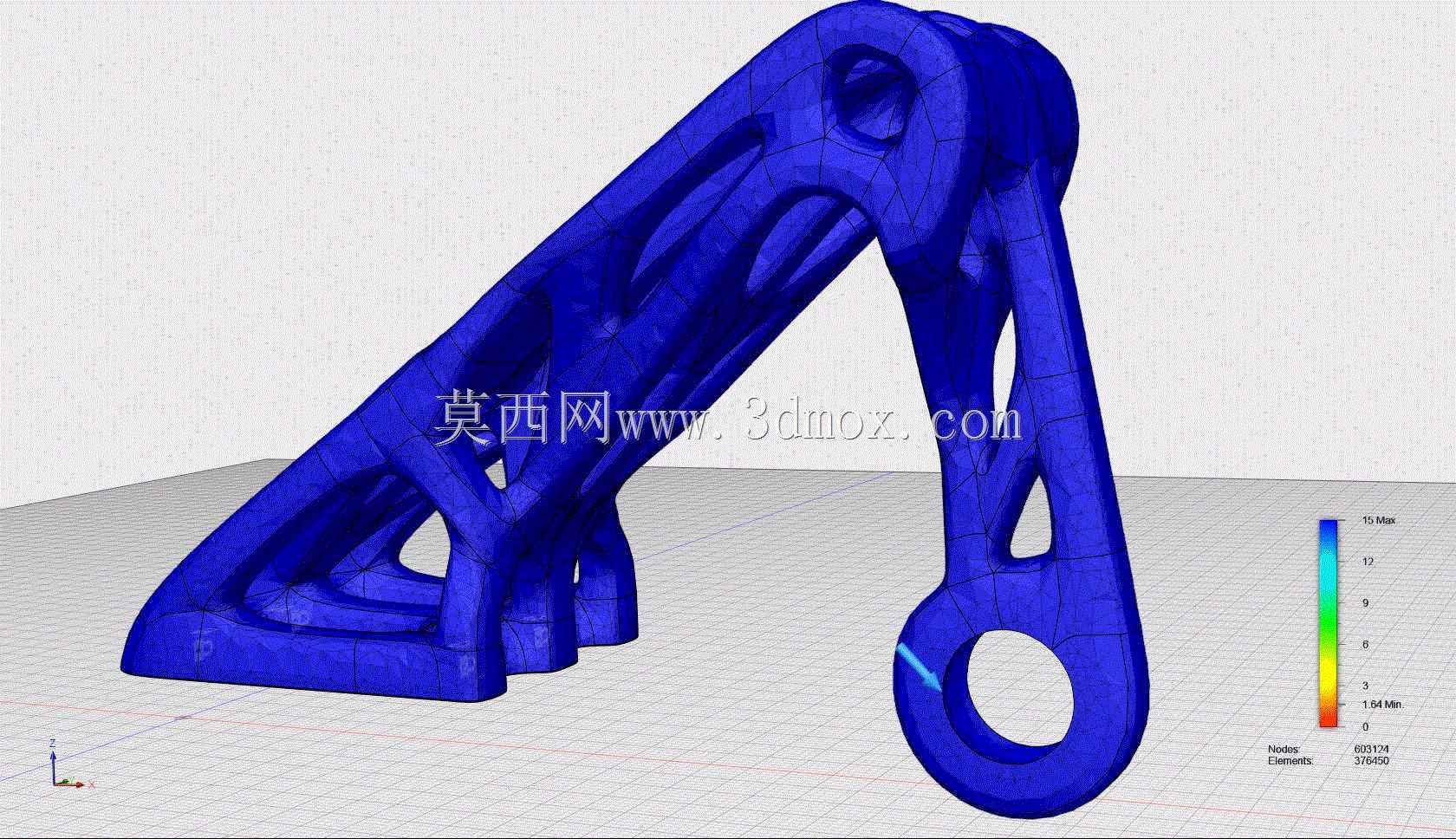

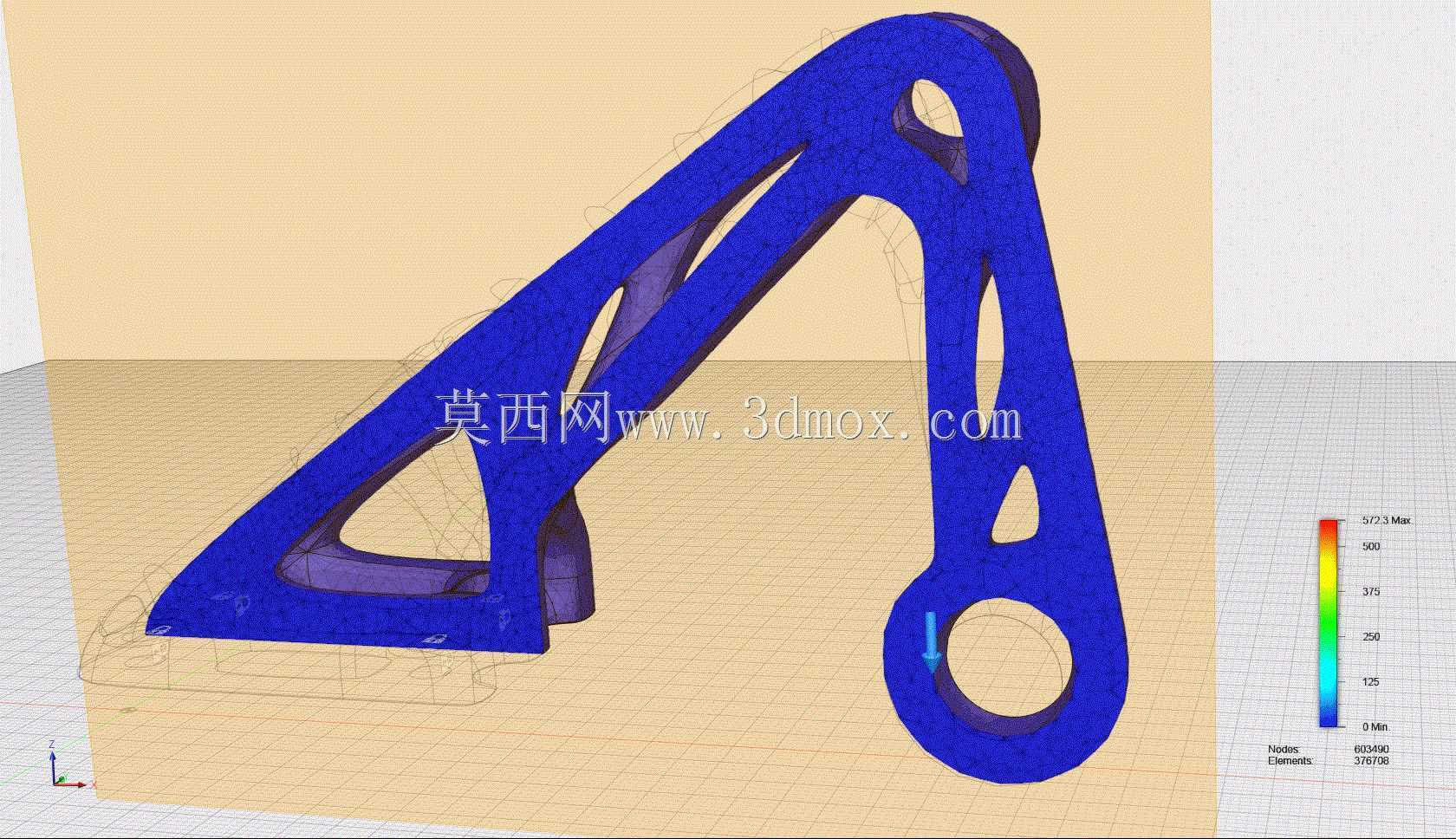

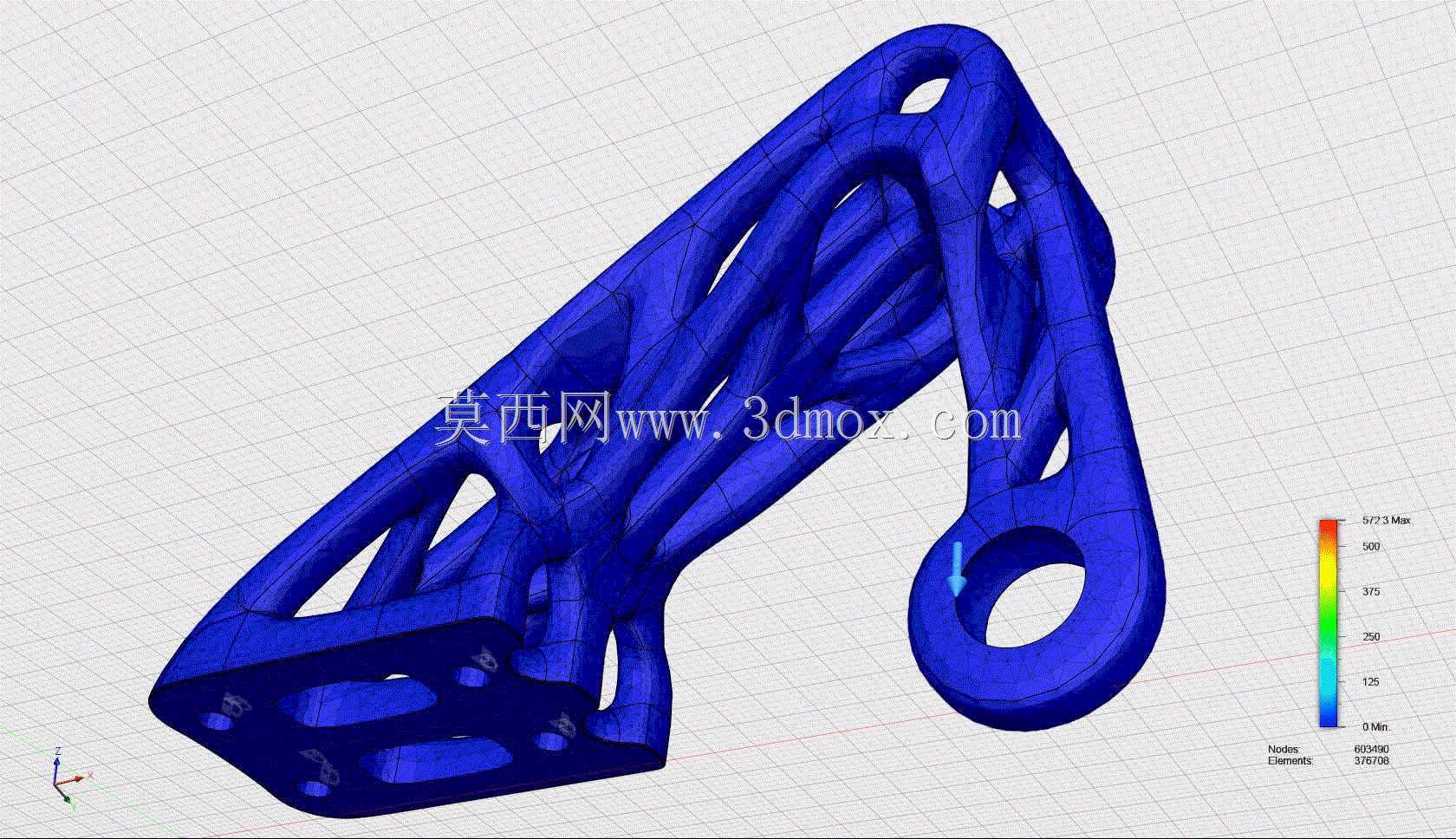

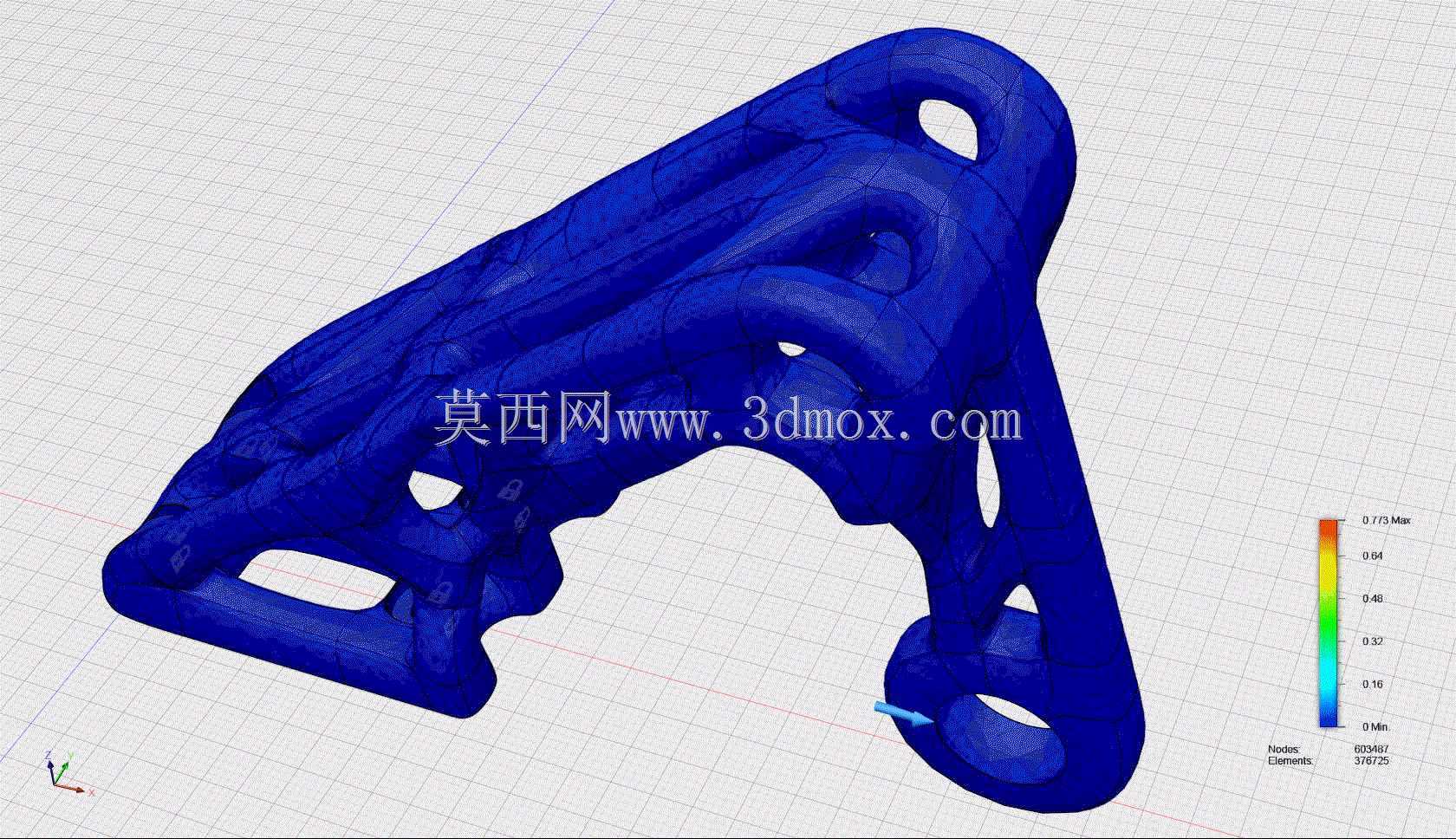

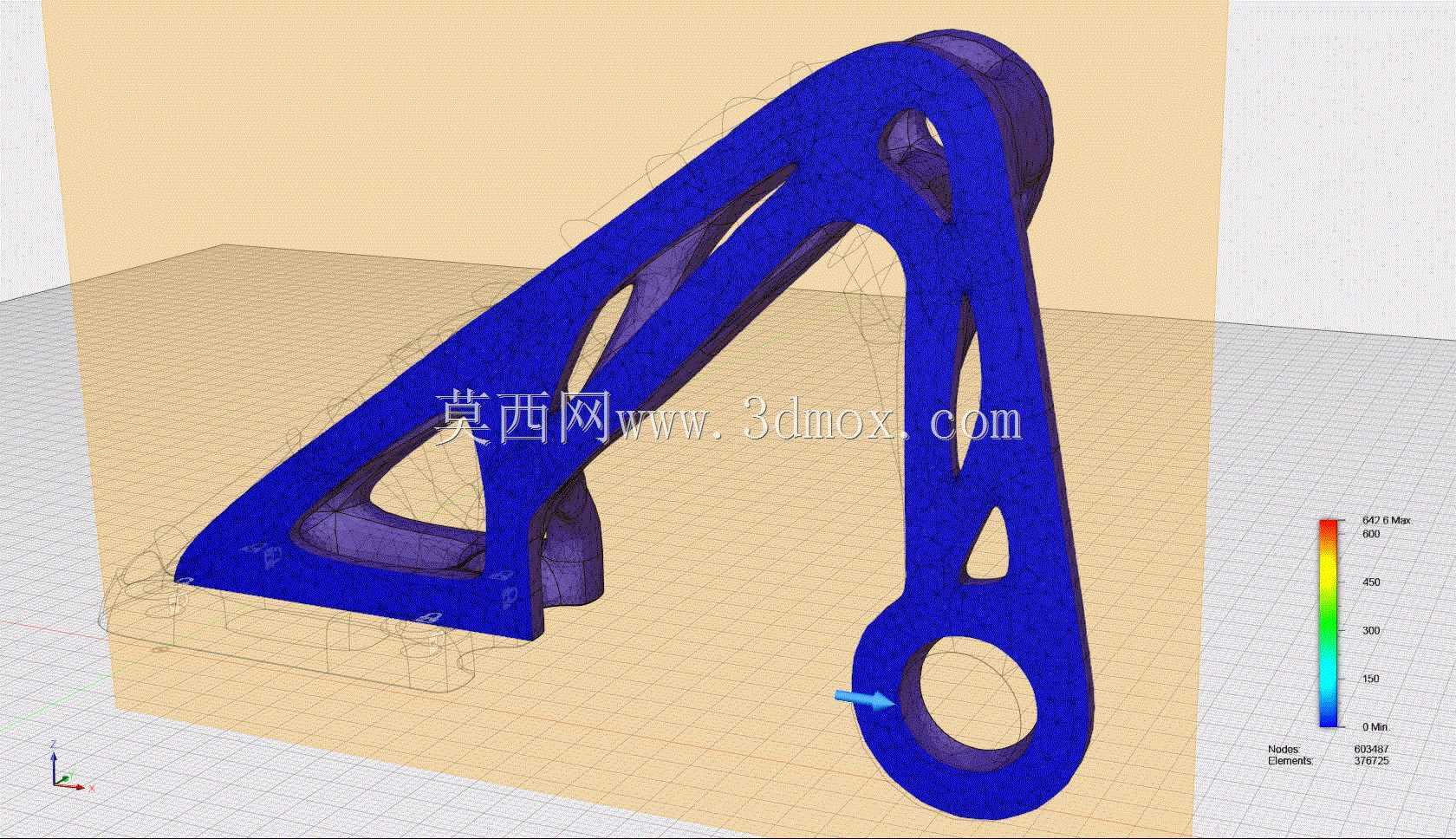

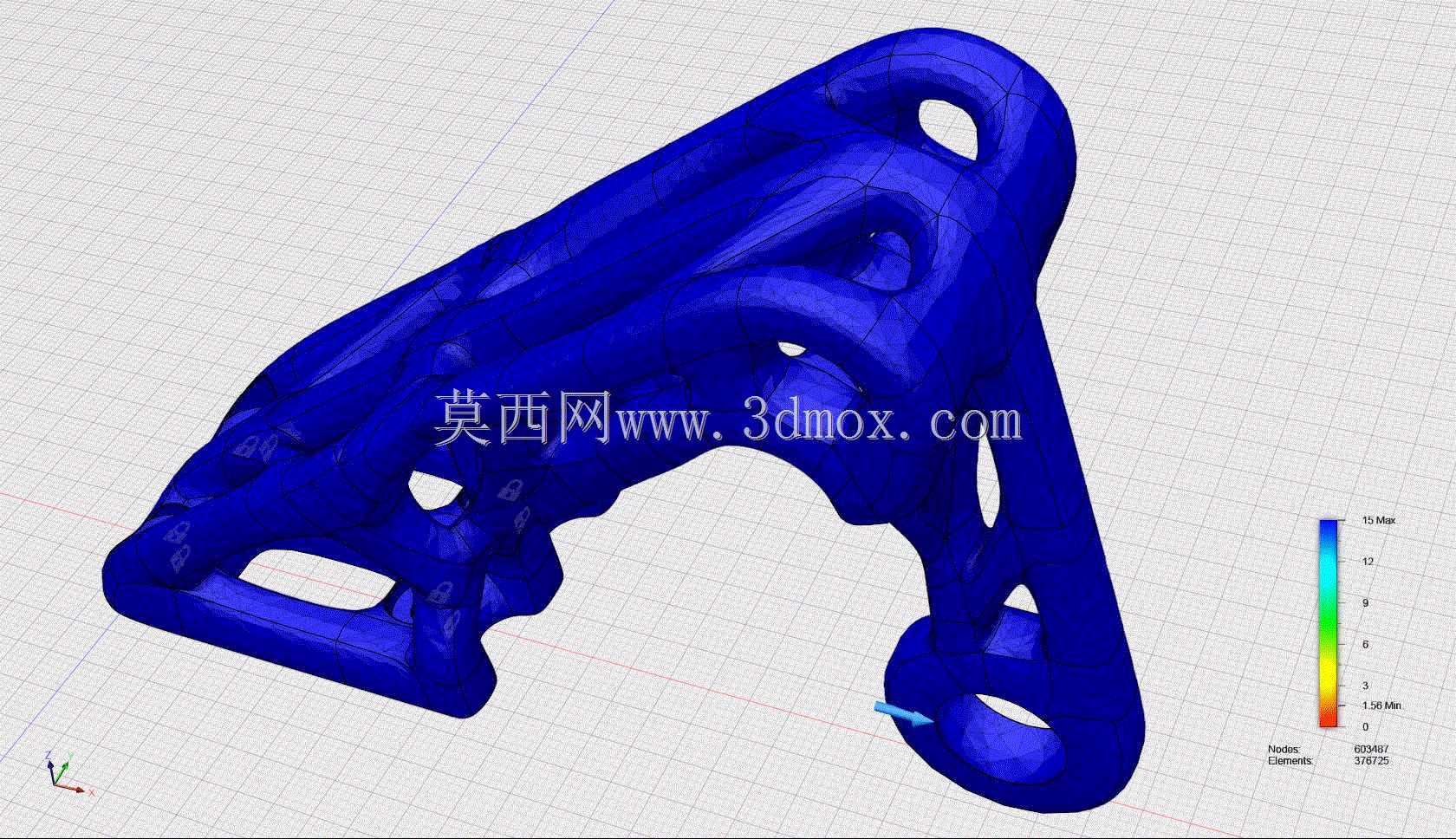

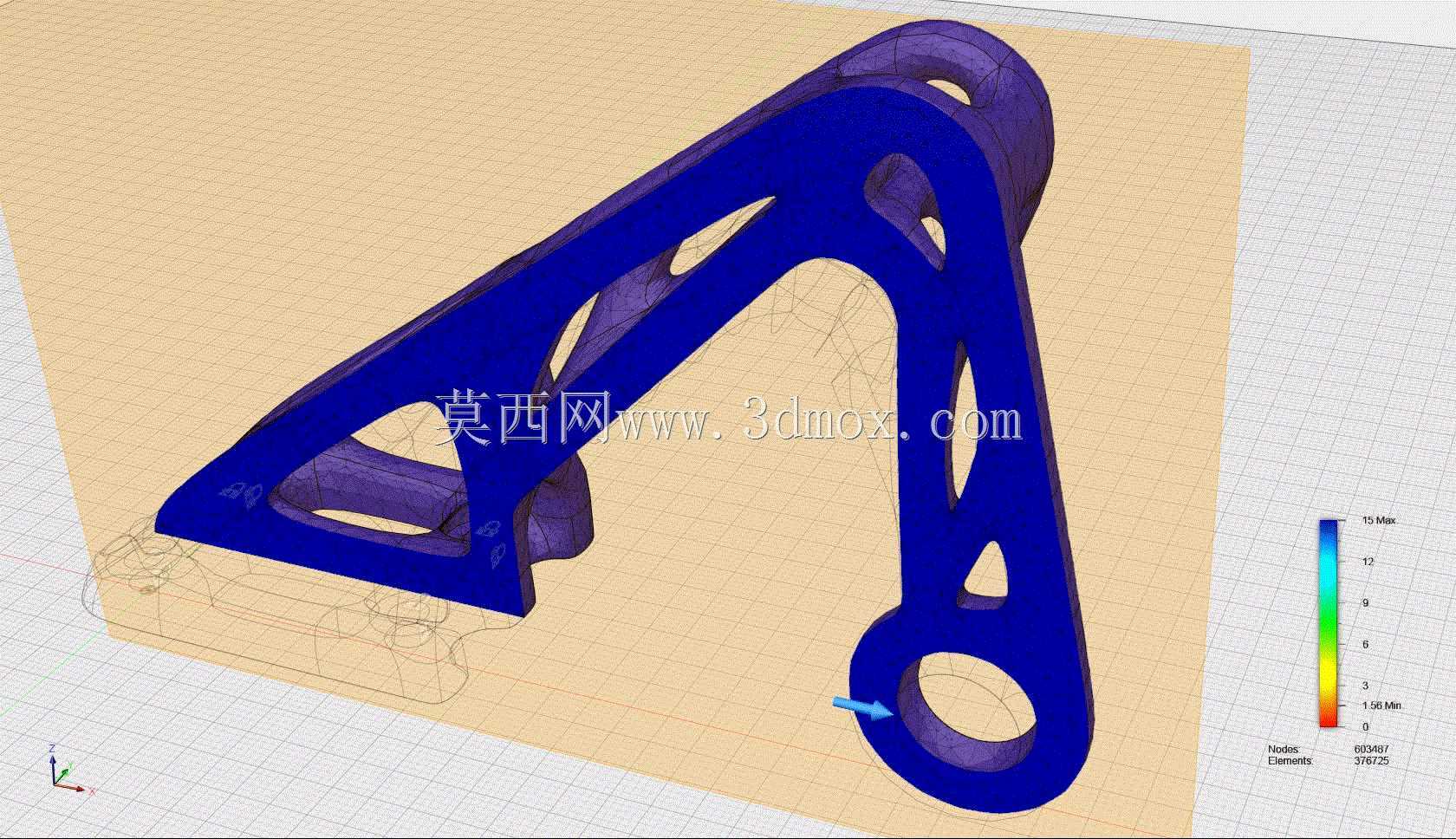

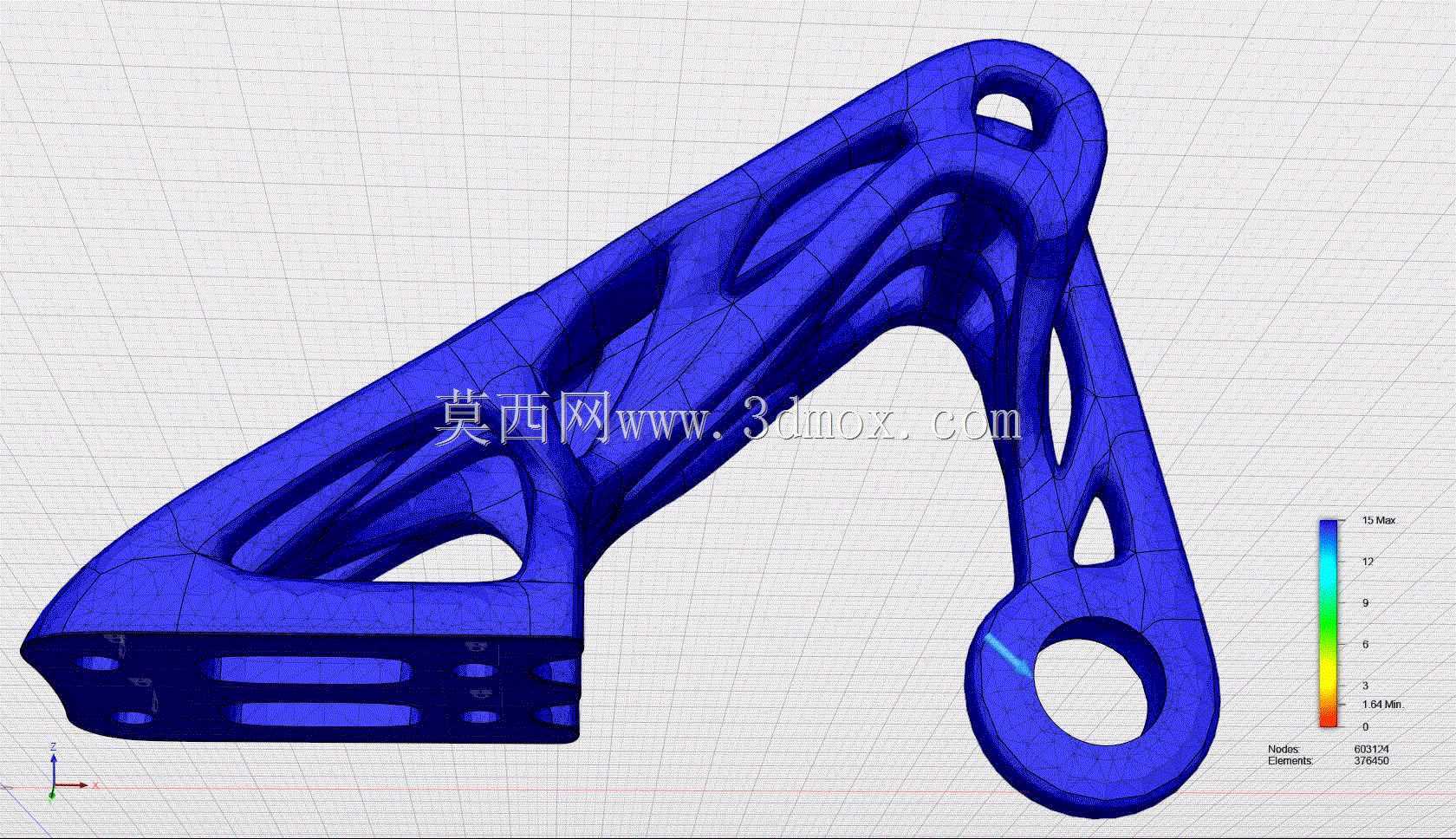

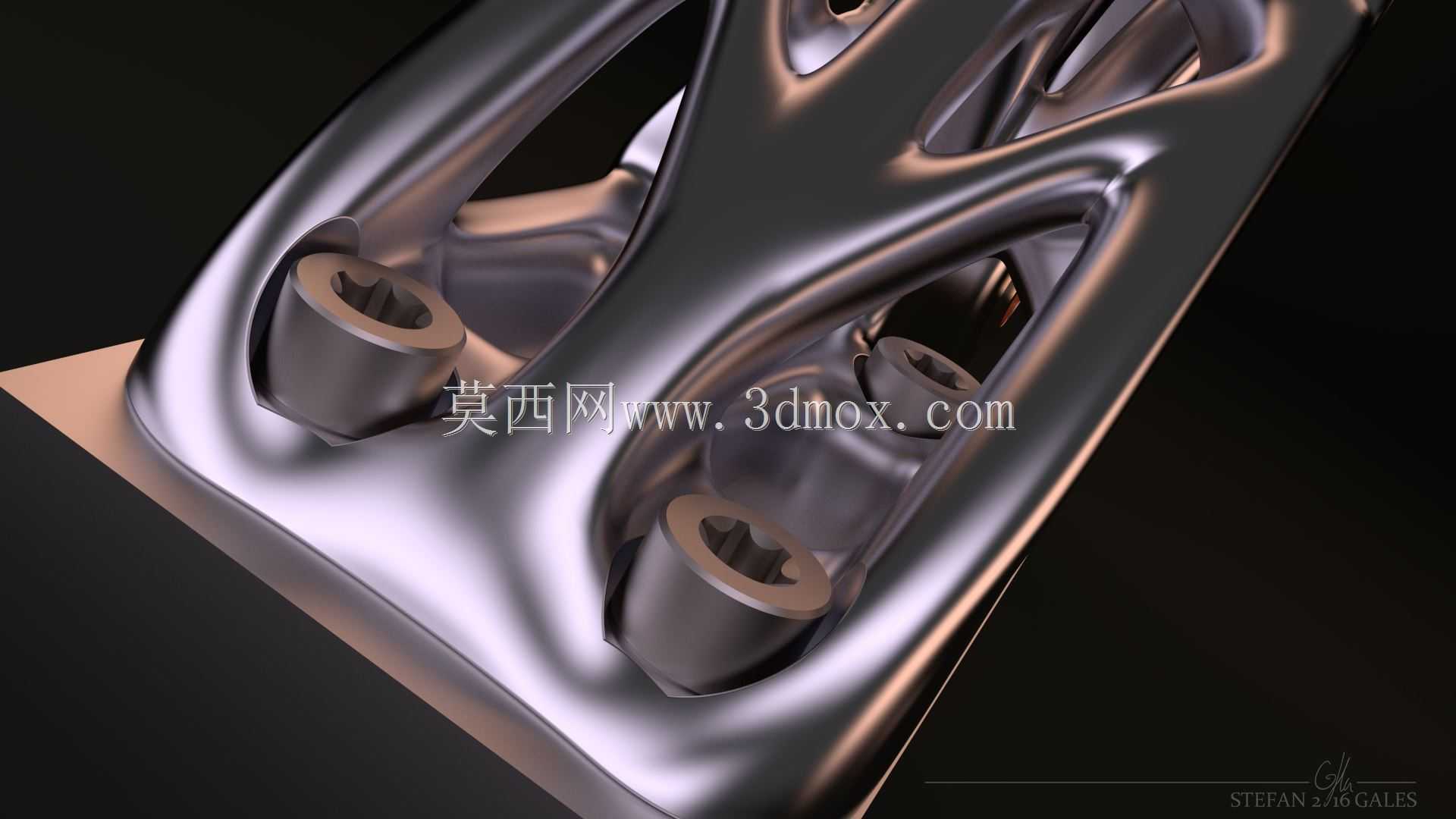

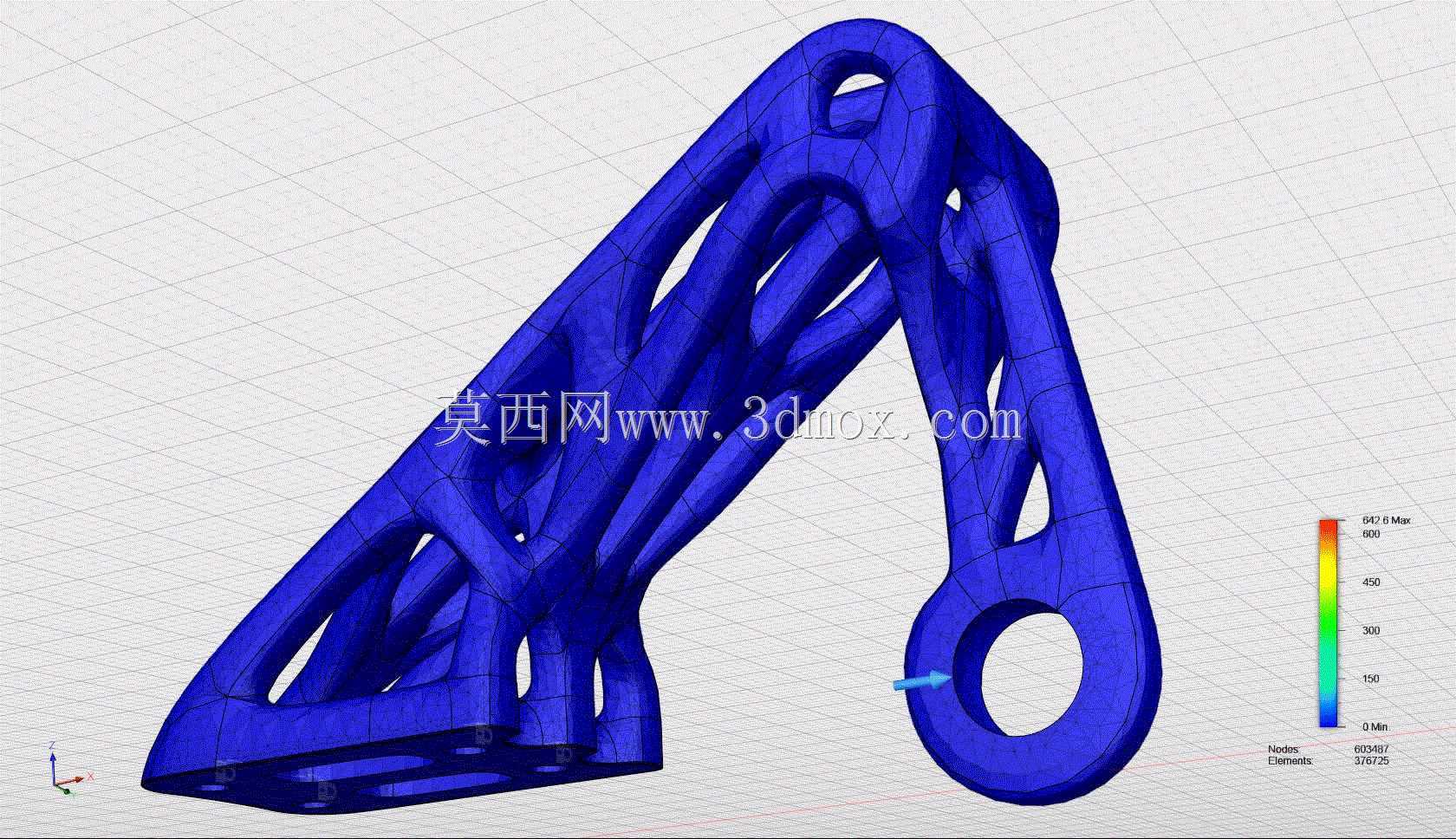

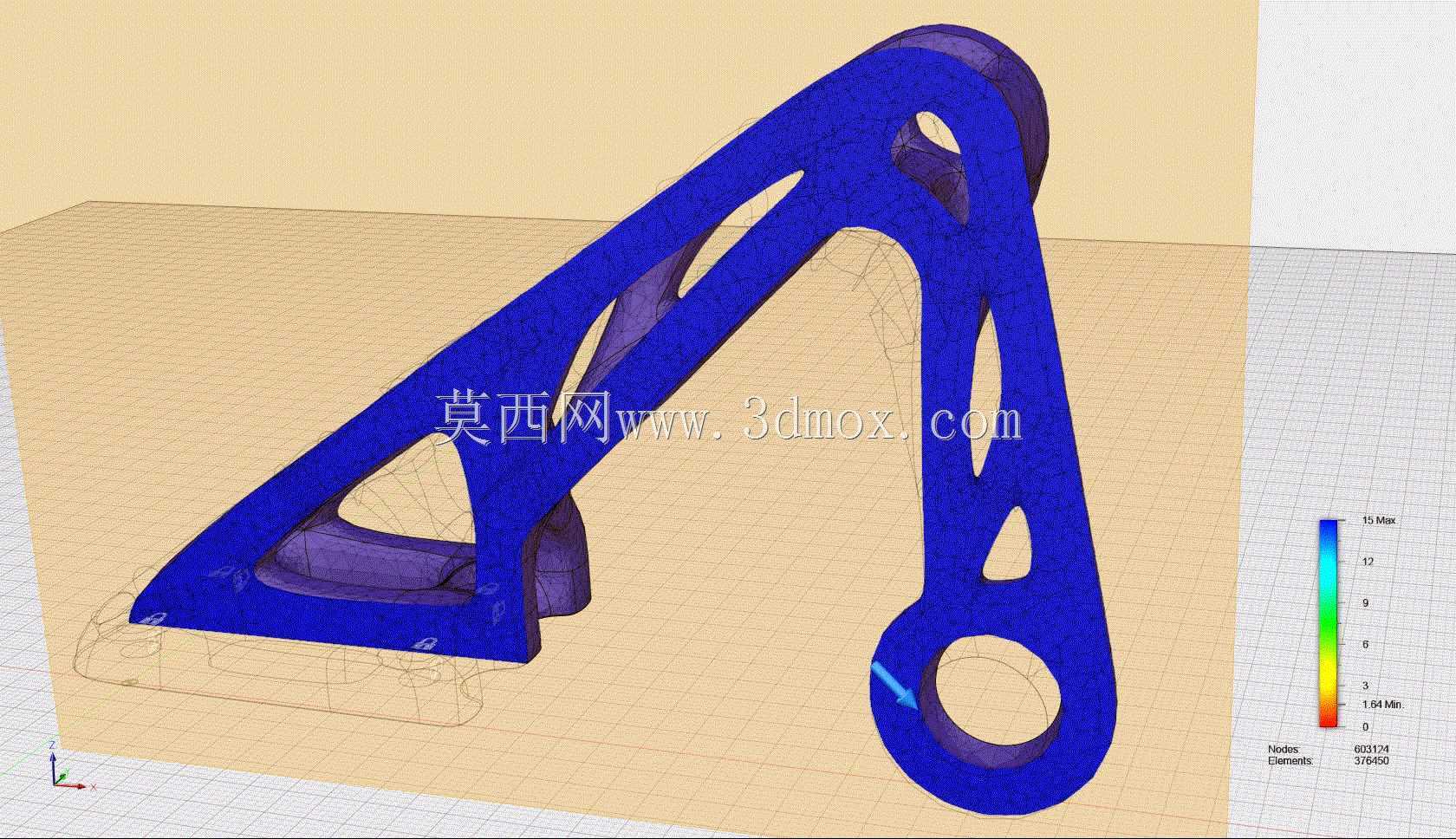

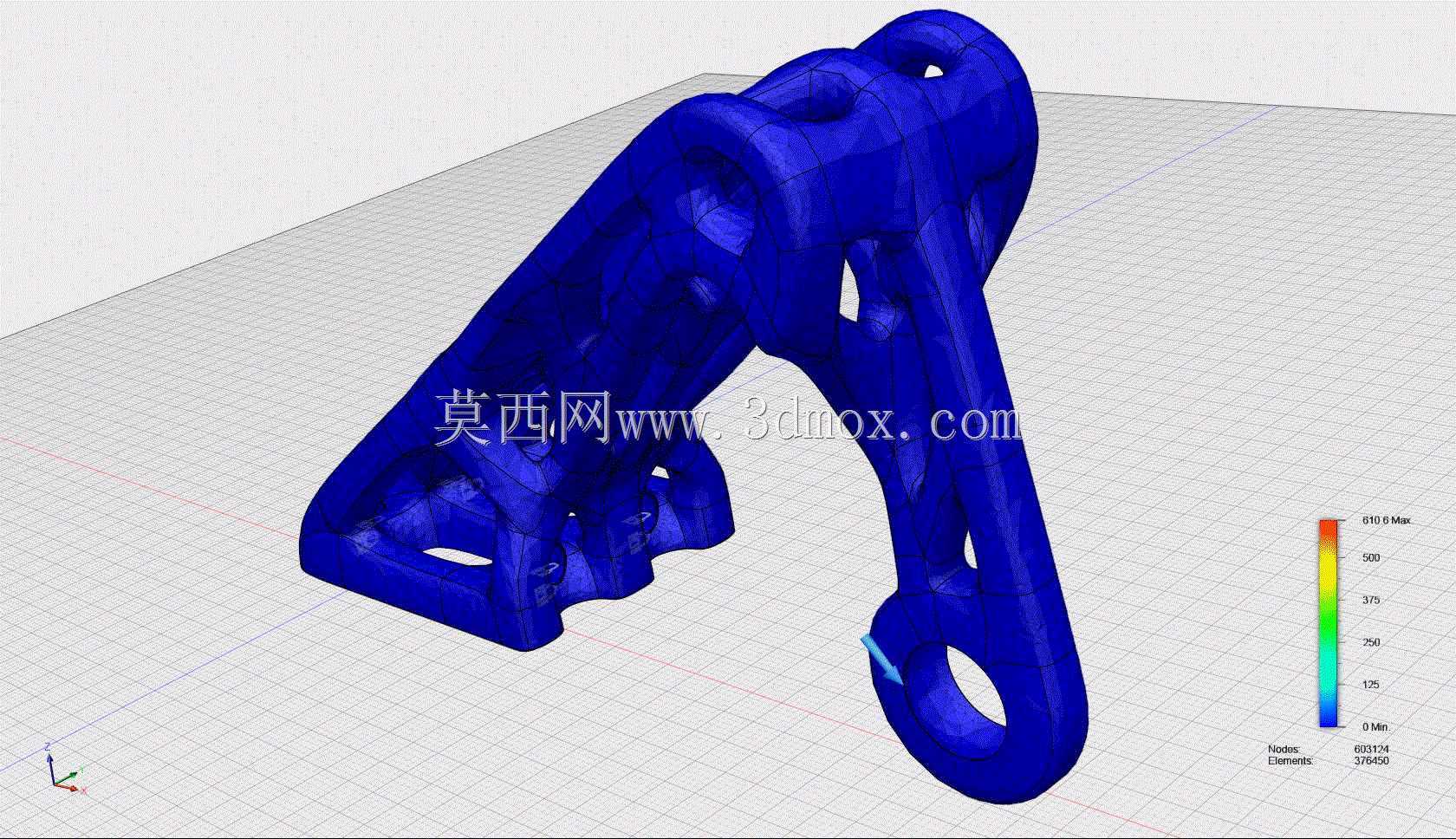

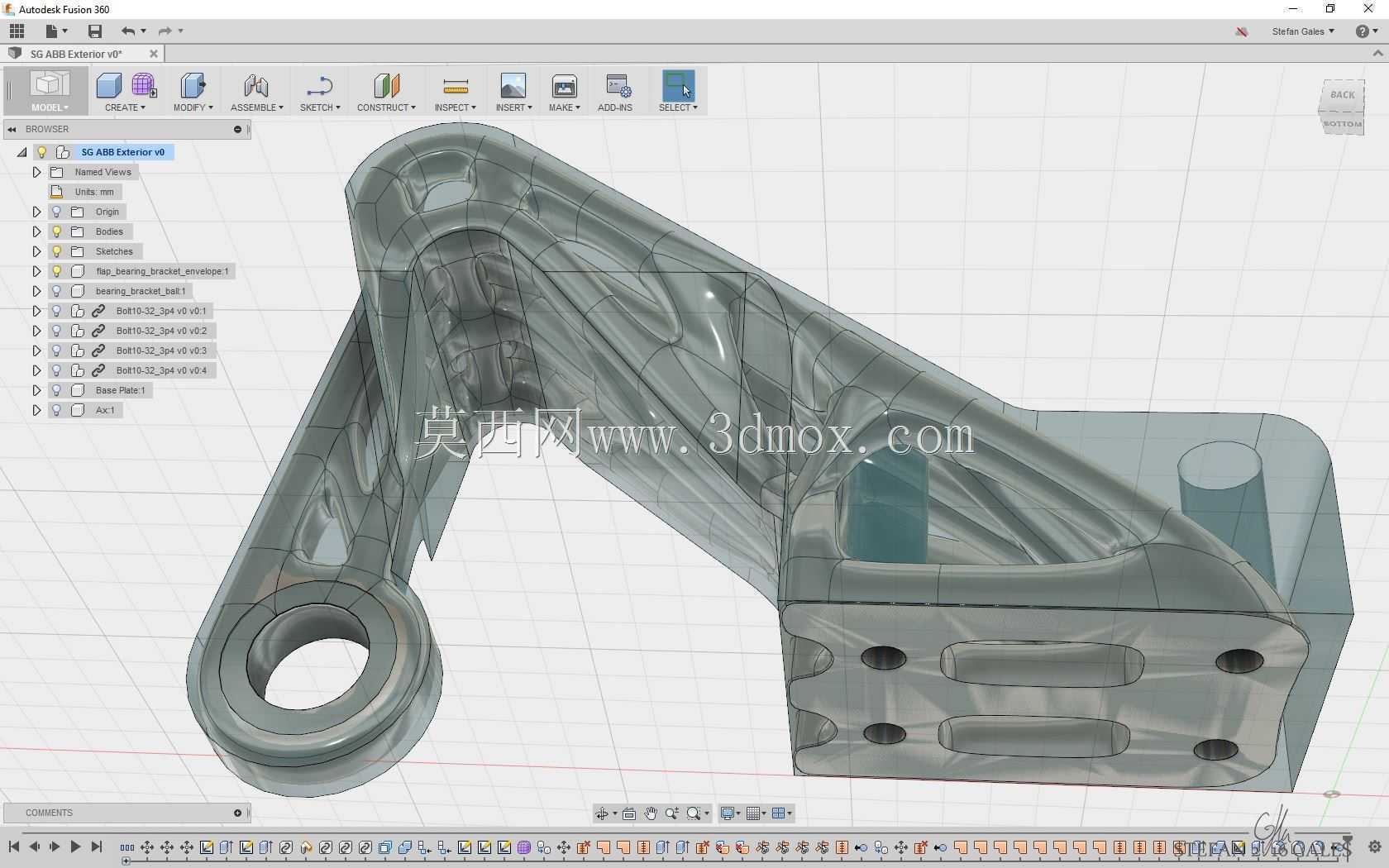

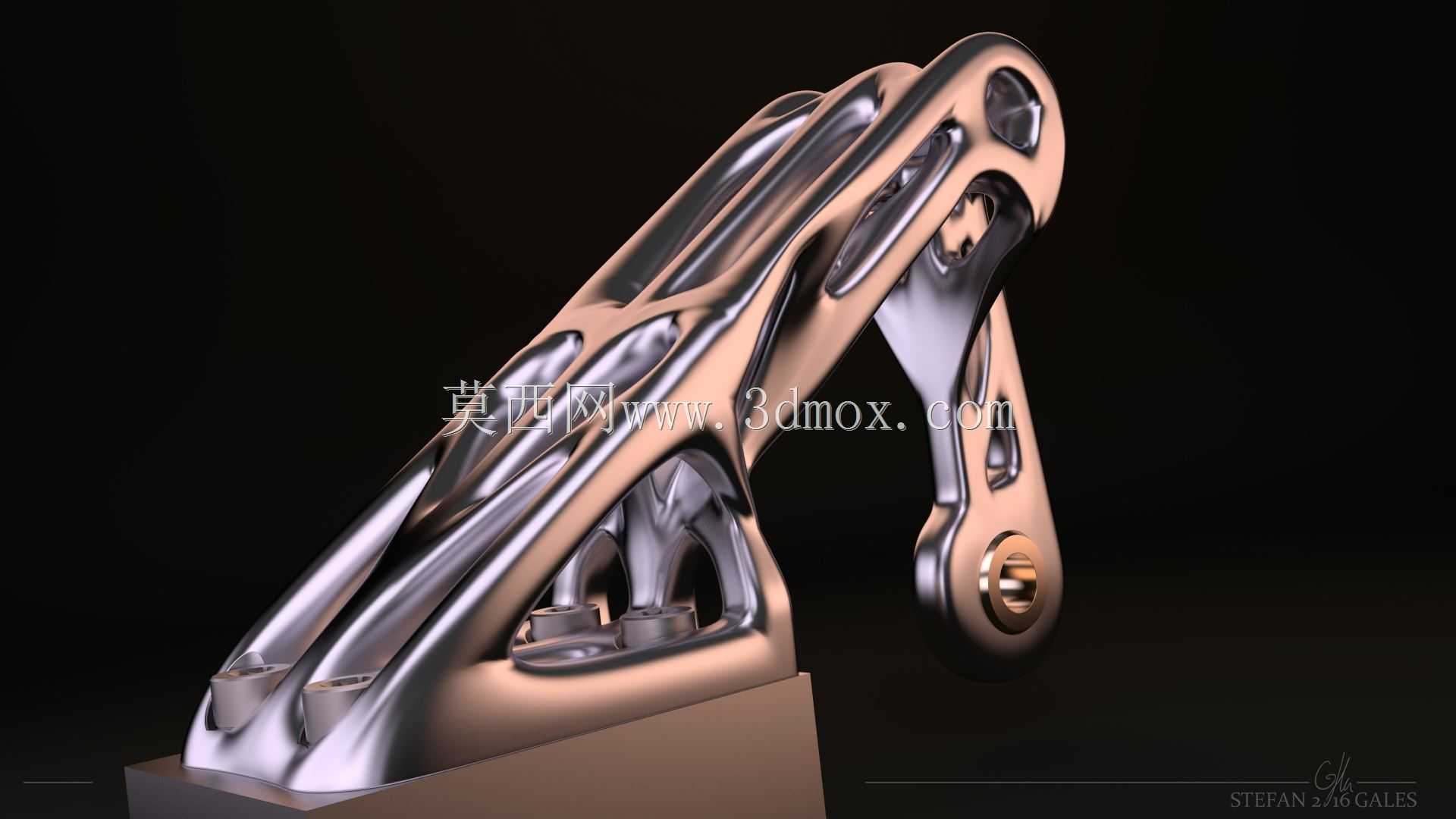

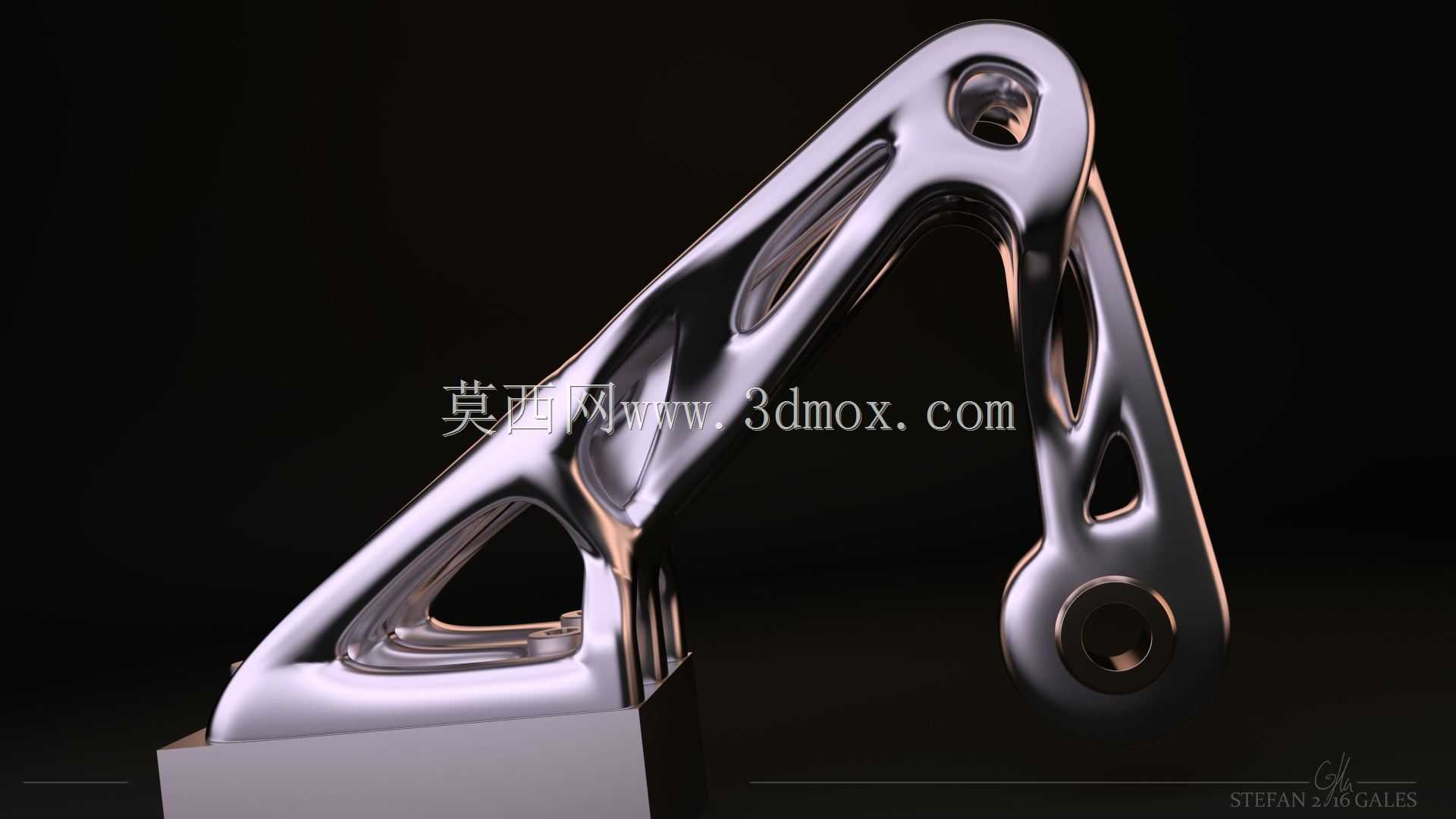

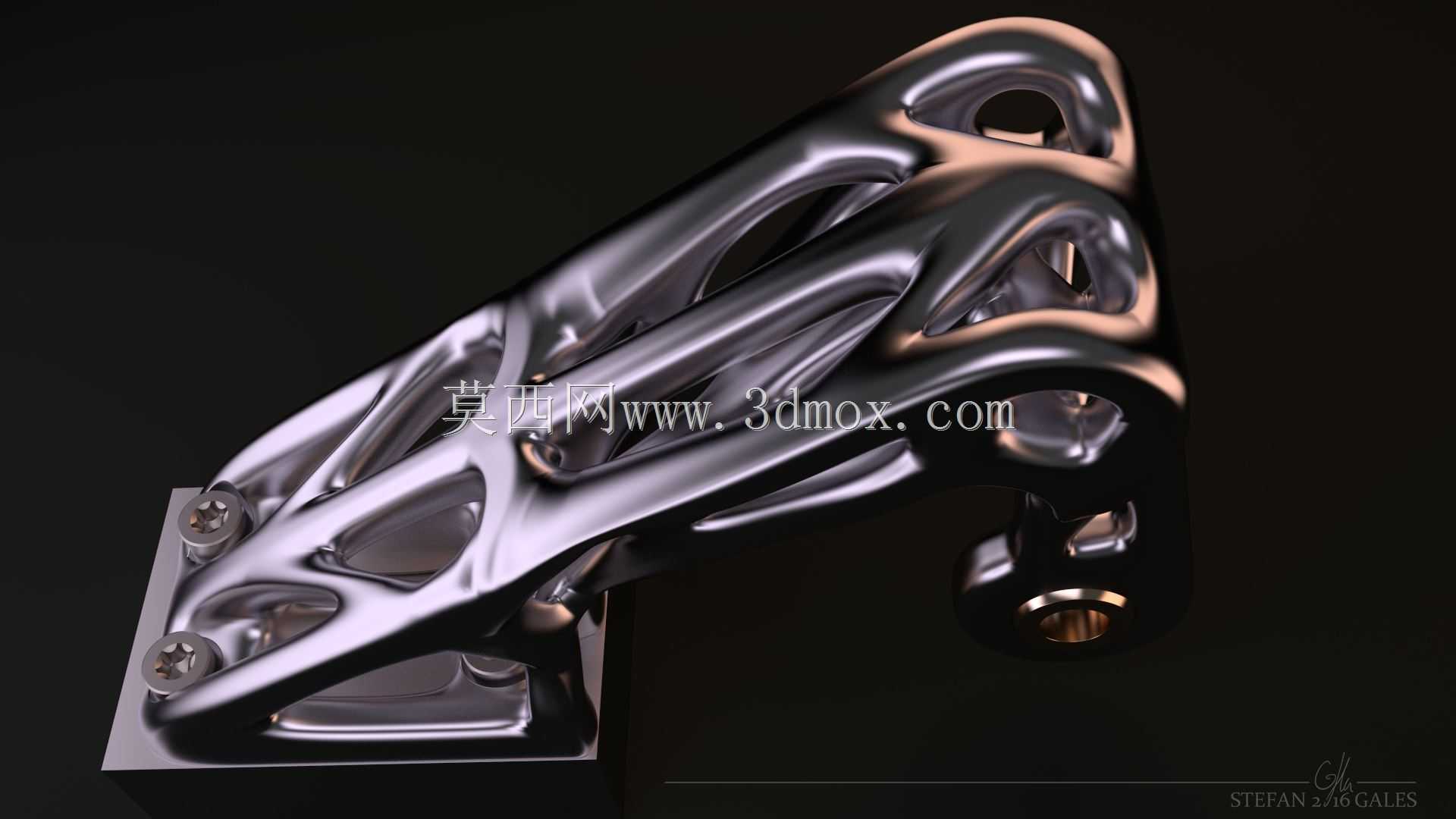

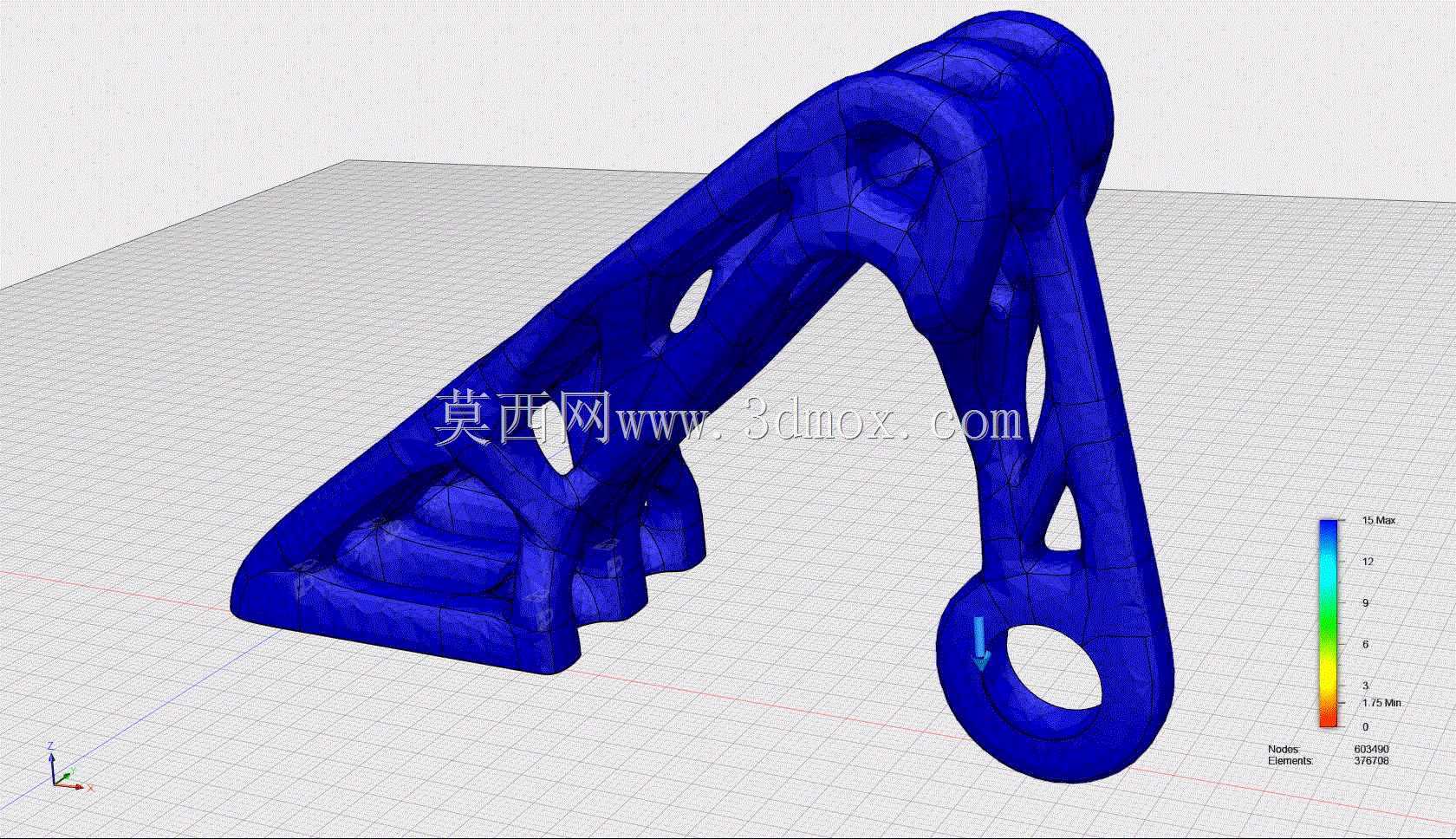

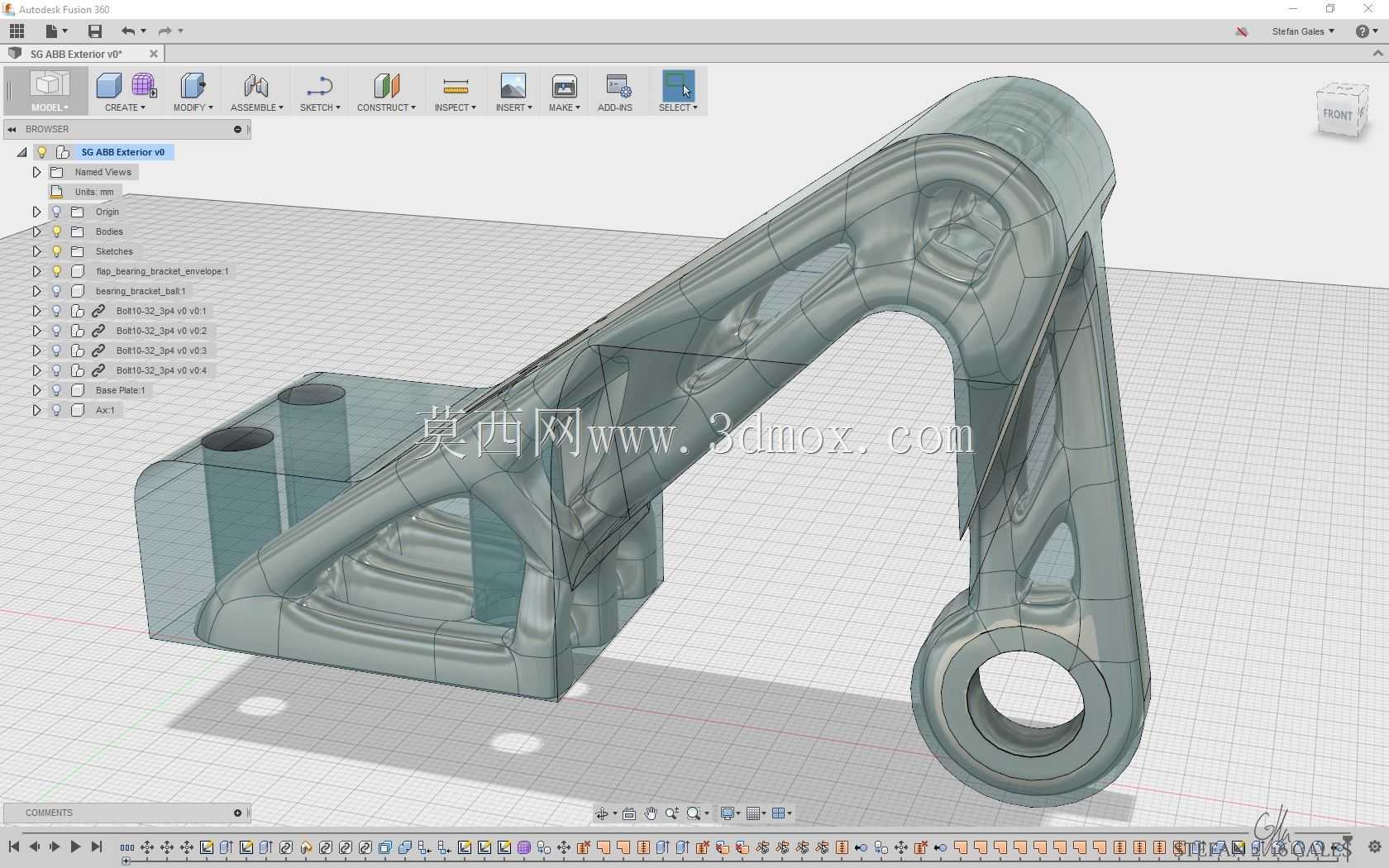

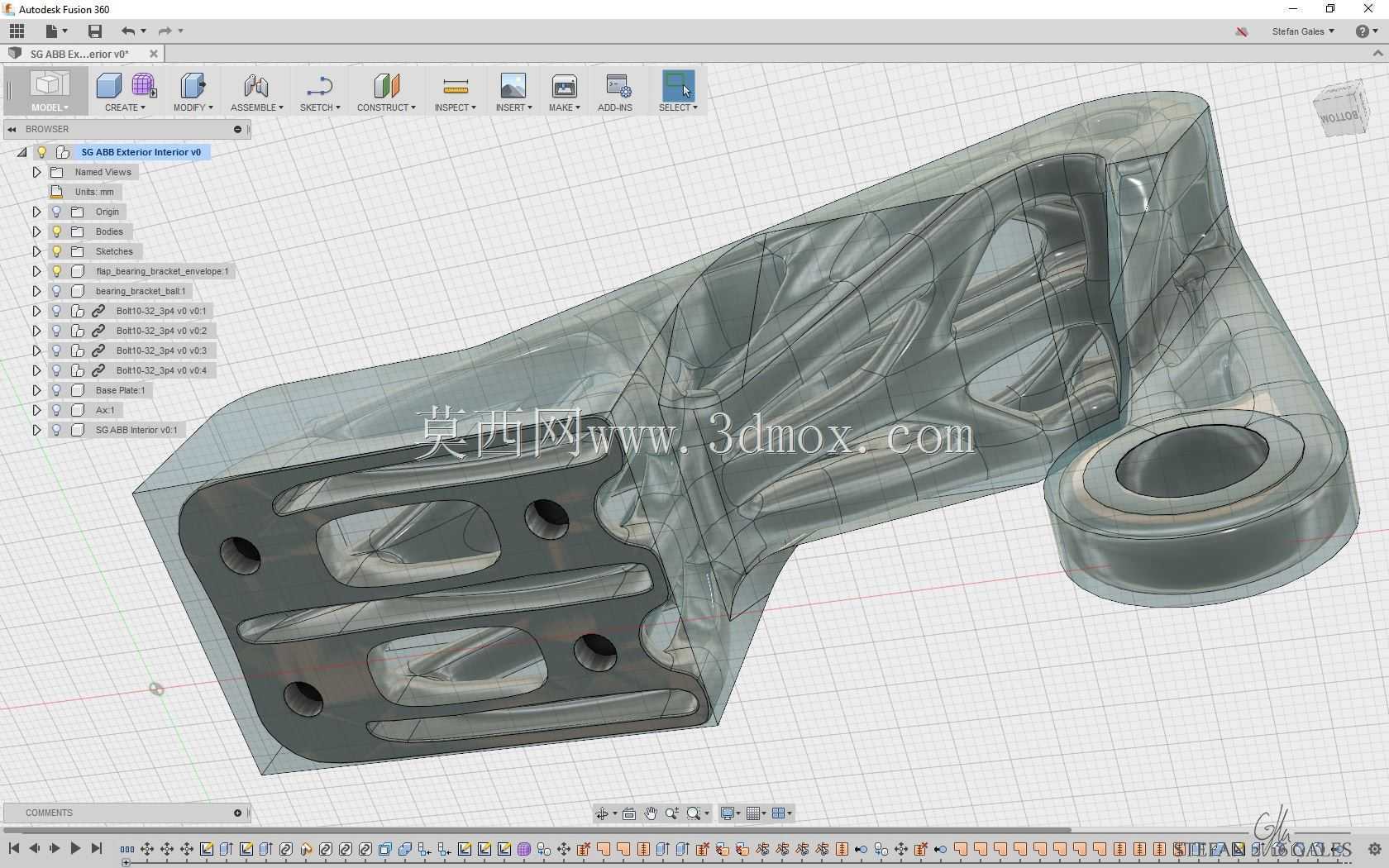

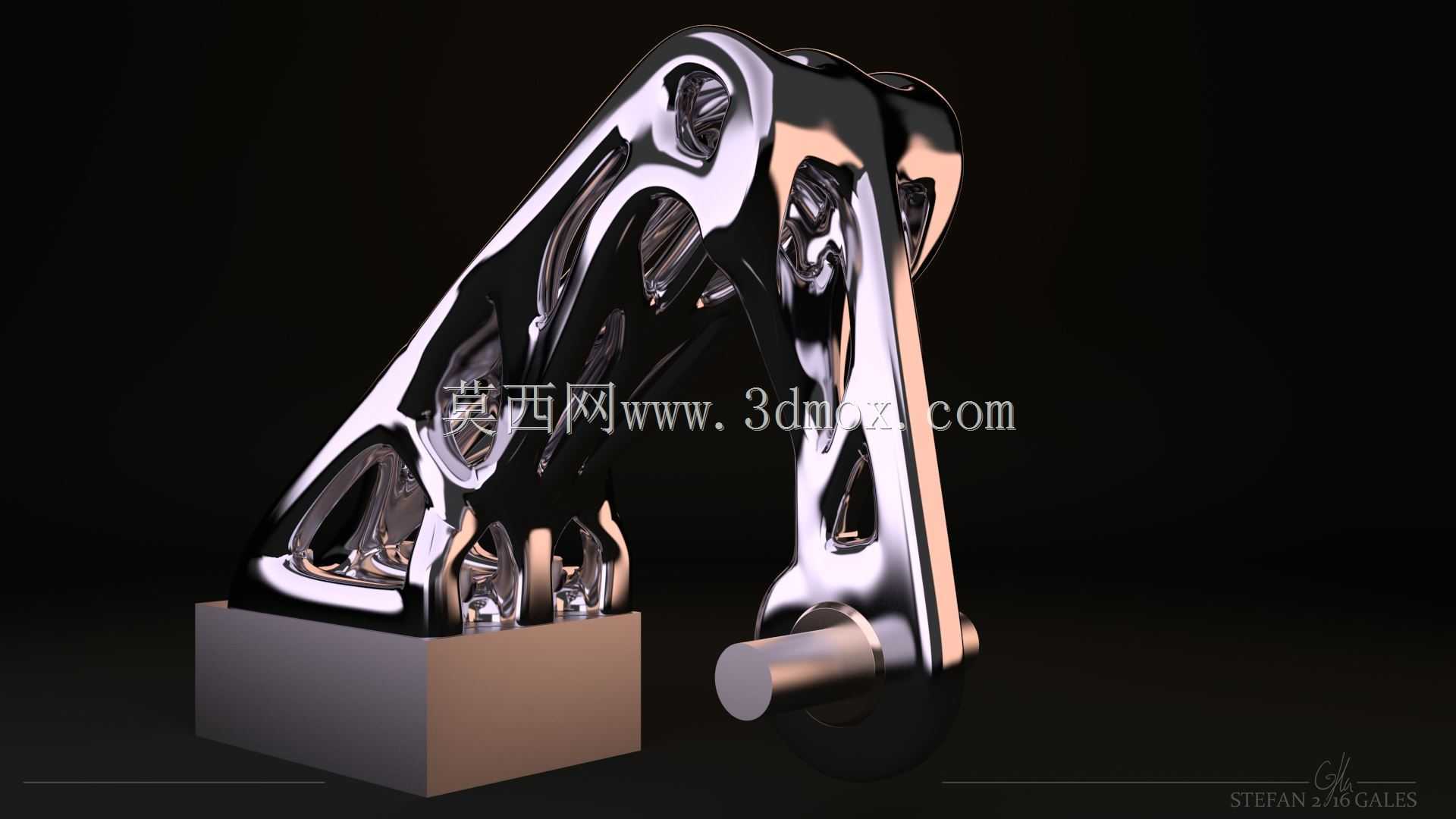

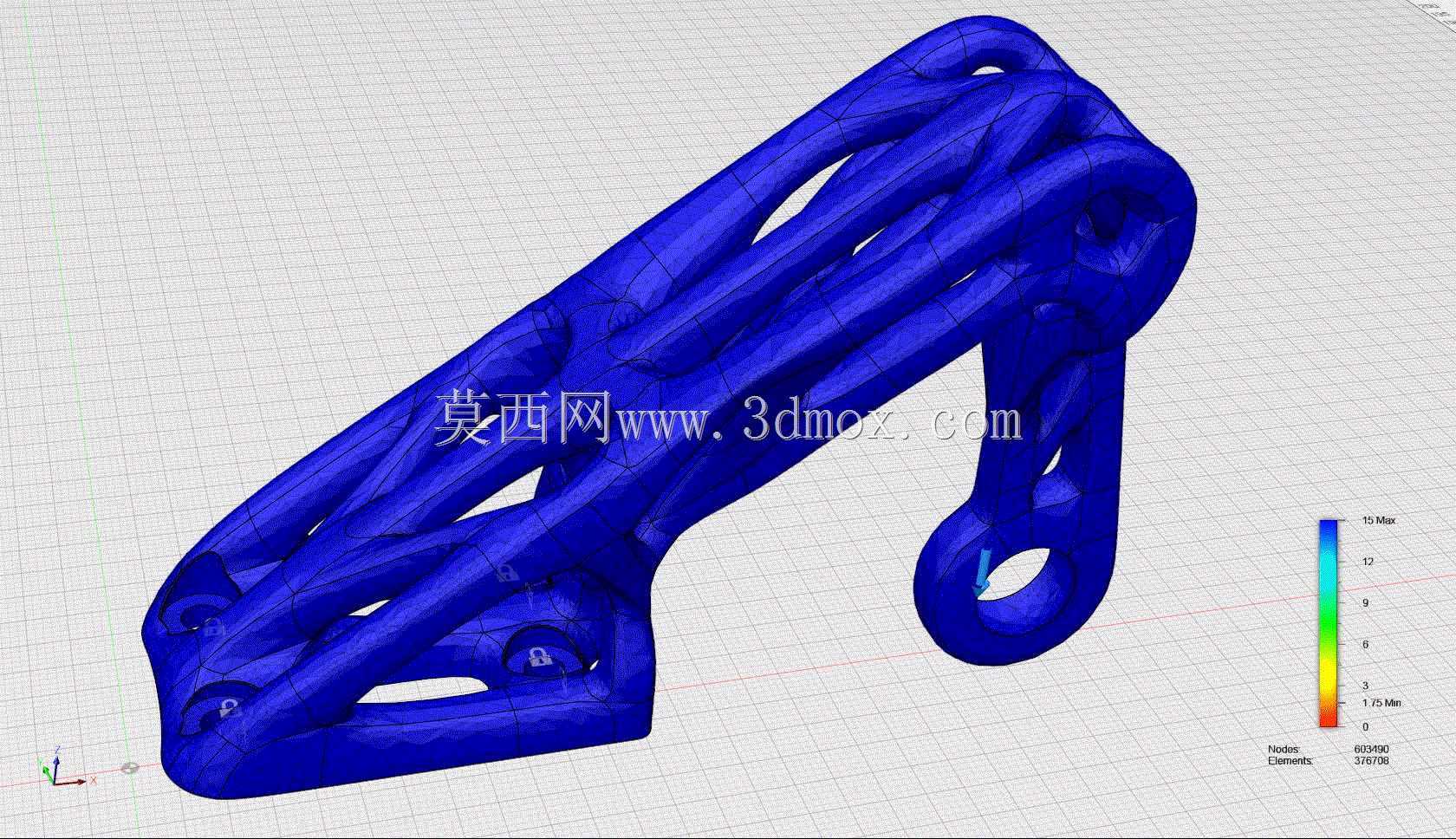

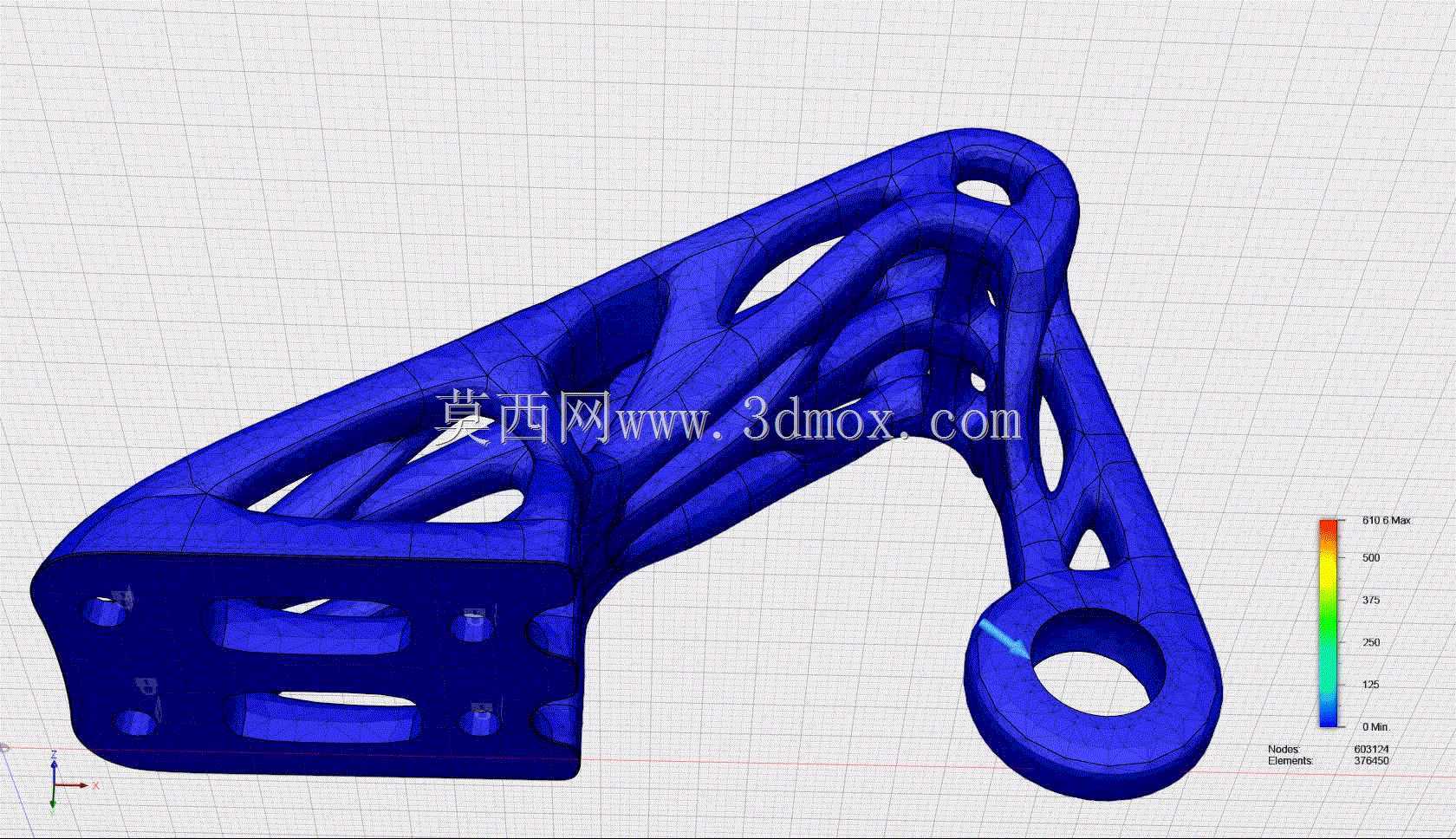

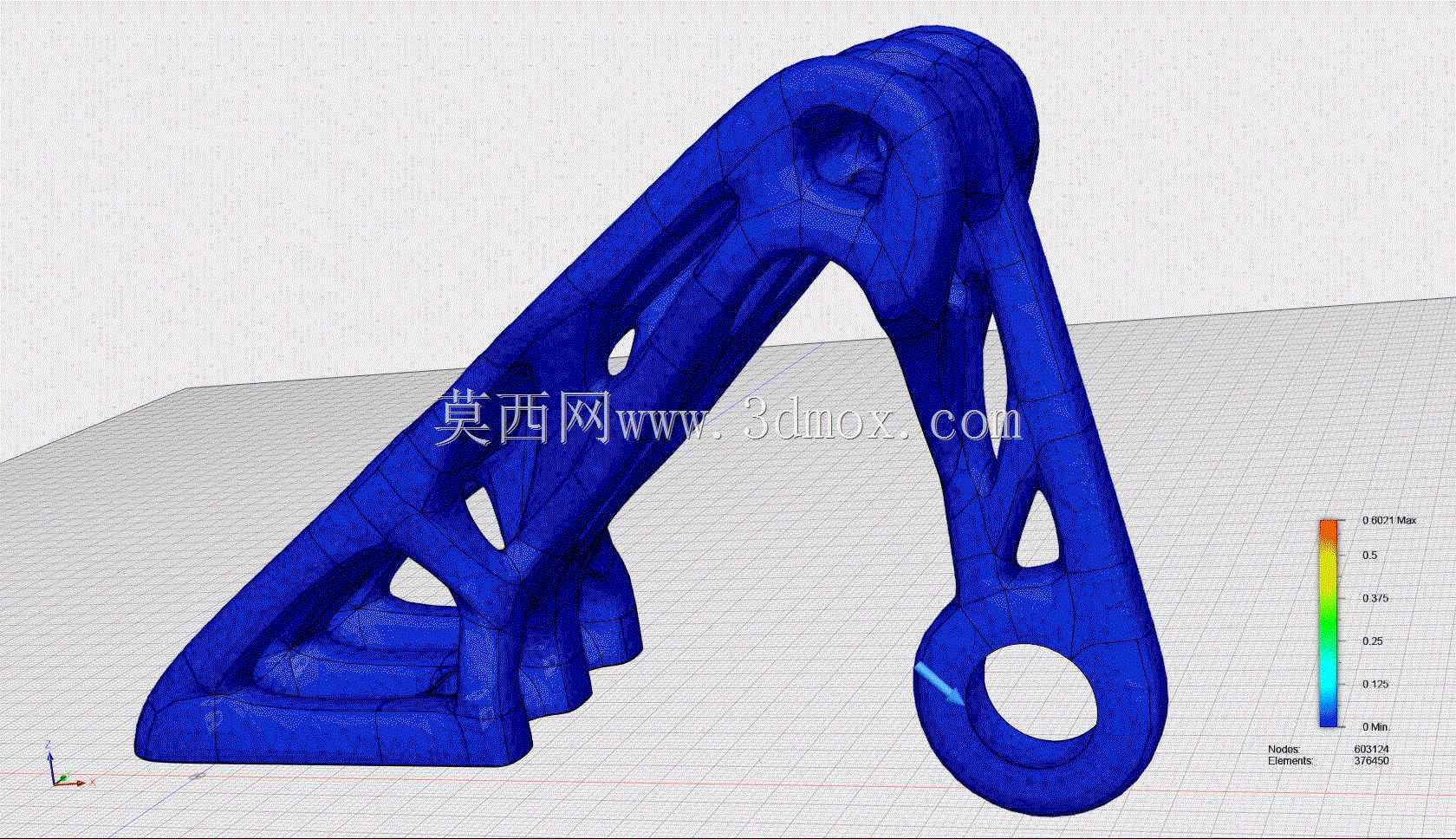

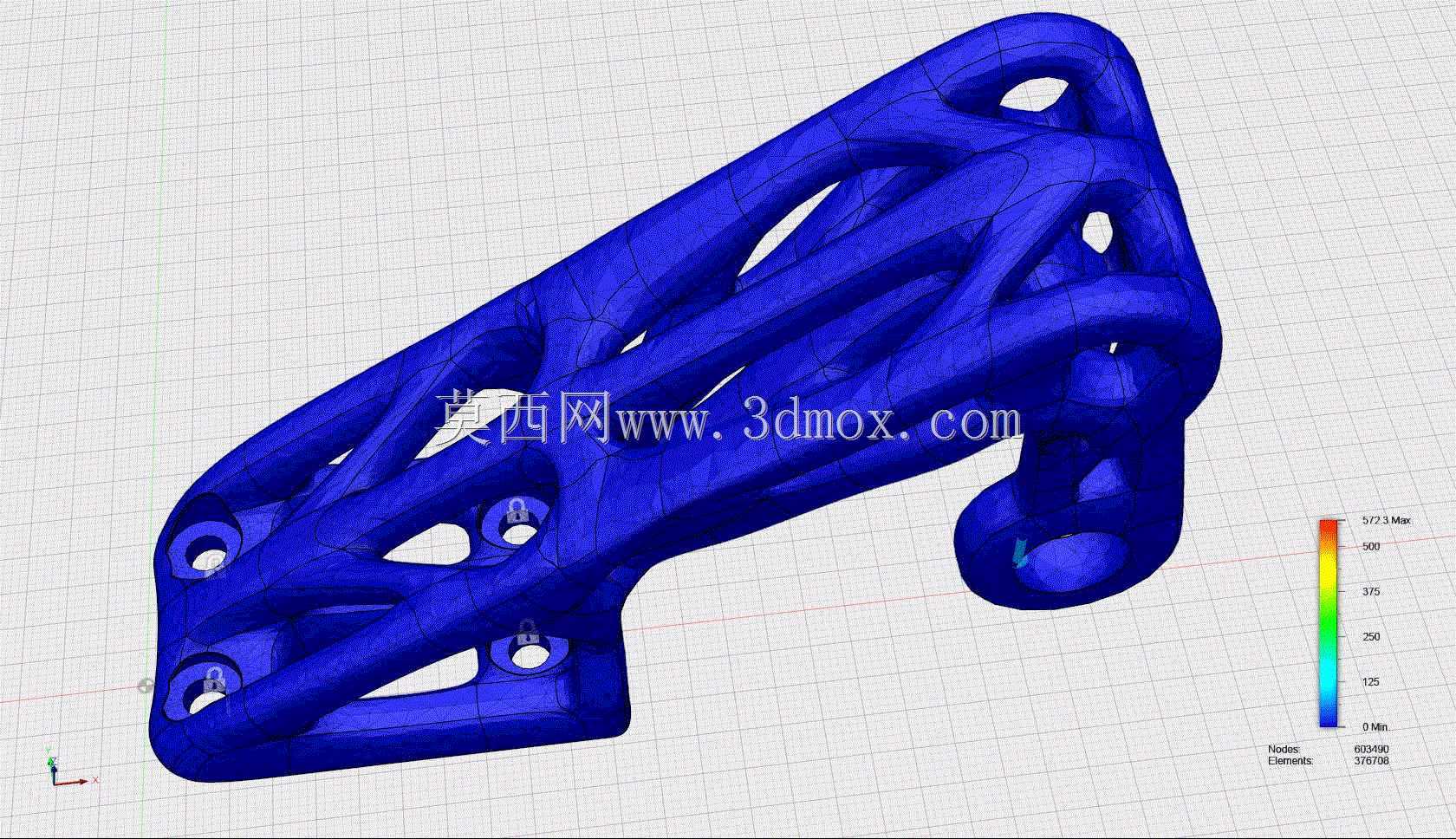

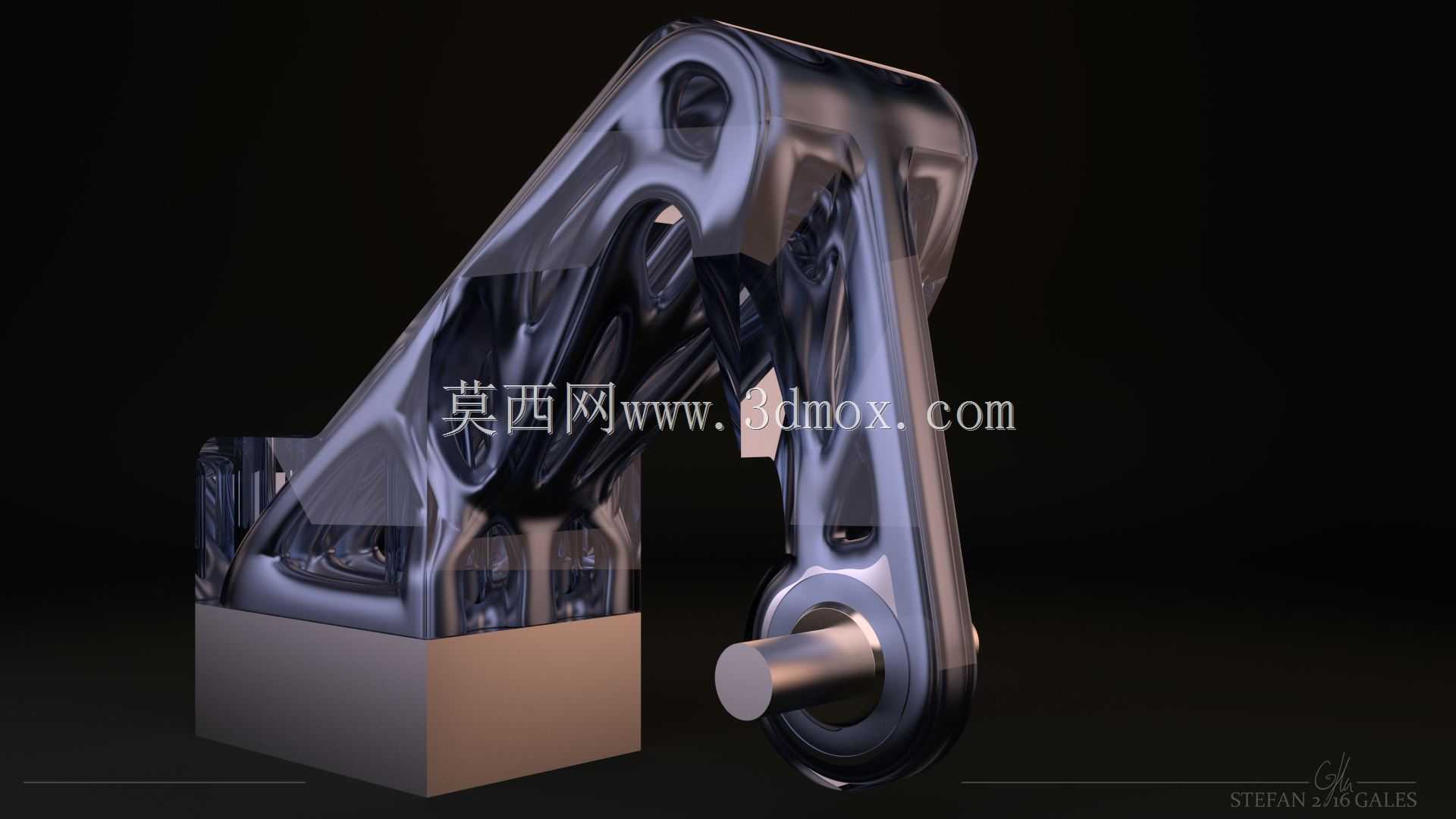

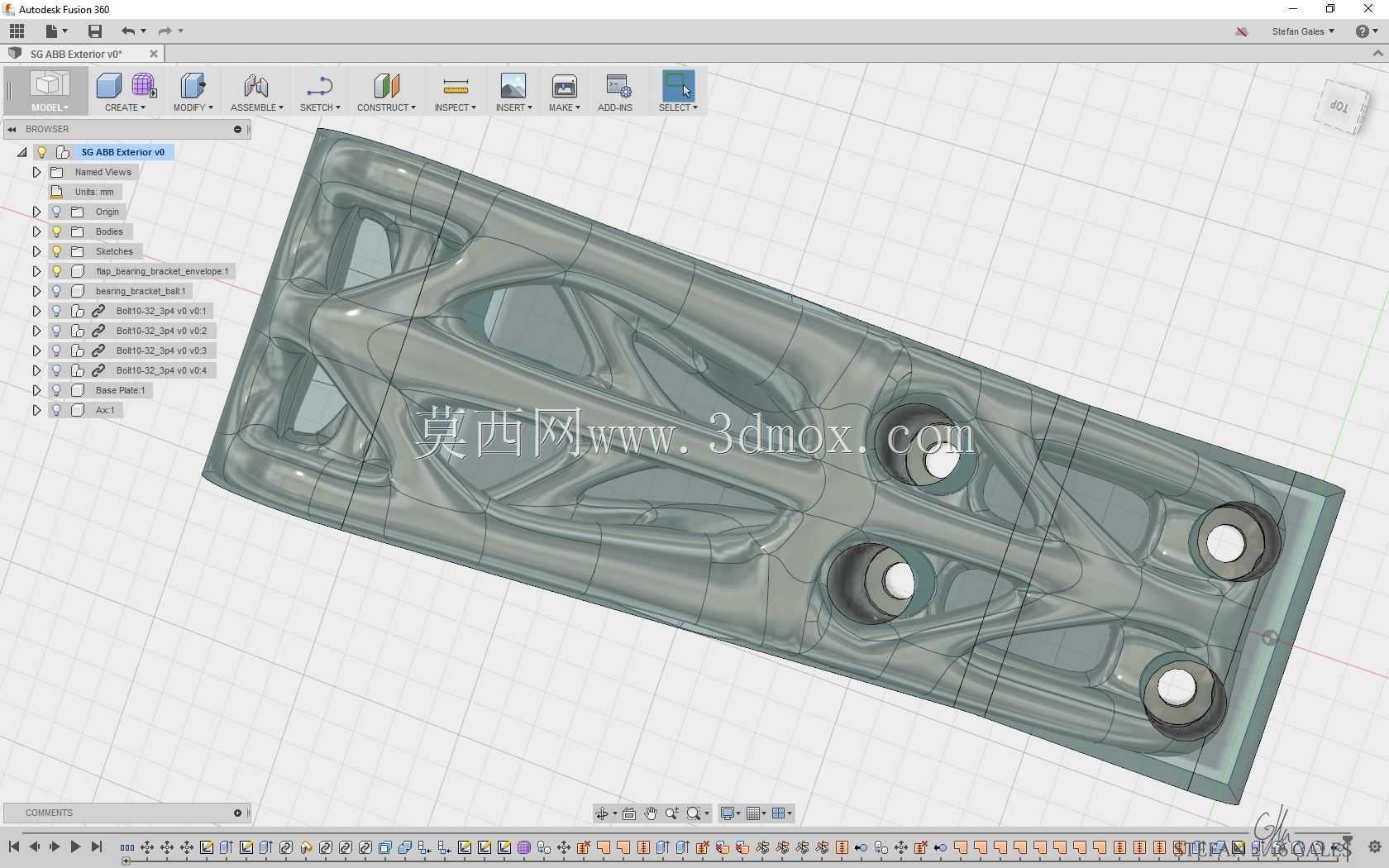

航空机载与起落架系统中，轴承支撑构件的性能直接决定运动副的运行稳定性与整机结构可靠性，这类构件需要在严苛的重量限制下，同时满足交变载荷冲击、高频振动工况下的强度与刚度要求，传统等厚度铣削或铸造的支撑件往往会出现局部应力集中、冗余重量过大的问题，难以匹配新一代航空器的减重设计指标。本次设计的轴承支撑结构，采用拓扑优化思路完成构型迭代，在初始设计阶段先划定安装边界与载荷输入条件：底部为矩形安装基面，预留对应螺栓过孔的位置，保证与机身承力框的安装面完全贴合，避免装配后出现附加安装应力；上部为轴承安装位，同轴度公差控制在航空构件通用要求范围内，保证轴承压装后内圈转动无卡滞，能承受径向与轴向的复合载荷。设计过程中先以实体块作为初始设计域，将非承力区域的材料逐步去除，最终形成的镂空式仿生构型，在保证关键传力路径材料连续无断点的前提下，将整体重量较传统实心结构降低近四成，同时通过有限元仿真验证，最大应力出现在下部安装台与上部支撑臂的过渡圆角处，应力值远低于航空常用铝合金或钛合金材料的屈服强度，安全系数满足航空结构件的设计规范。外形上，支撑臂的曲面过渡全部采用大圆角设计，既避免了热处理过程中的应力集中问题，也减少了飞行过程中的气动阻力，外露的金属表面可直接做阳极氧化或喷涂处理，无需额外的包覆结构。安装边界方面，底部安装台的厚度经过反复校核，能将轴承传递的载荷均匀分散到机身承力框的连接面上，不会出现局部压溃的问题；侧部伸出的销轴安装位与轴承孔保持固定的中心距公差，保证连接的连杆机构运动轨迹符合设计预期，不会出现运动干涉。这类支撑结构除了应用在飞机起落架的轮轴支撑位置，也可适配航空舱门铰链、操纵面传动机构的轴承支撑场景，在维护过程中可直接通过底部螺栓完成拆装，轴承位预留的润滑通道可保证长期运行下的维护便利性，无需拆解整个支撑结构即可完成轴承的润滑与更换。
