航模用七缸径向发动机整流罩结构

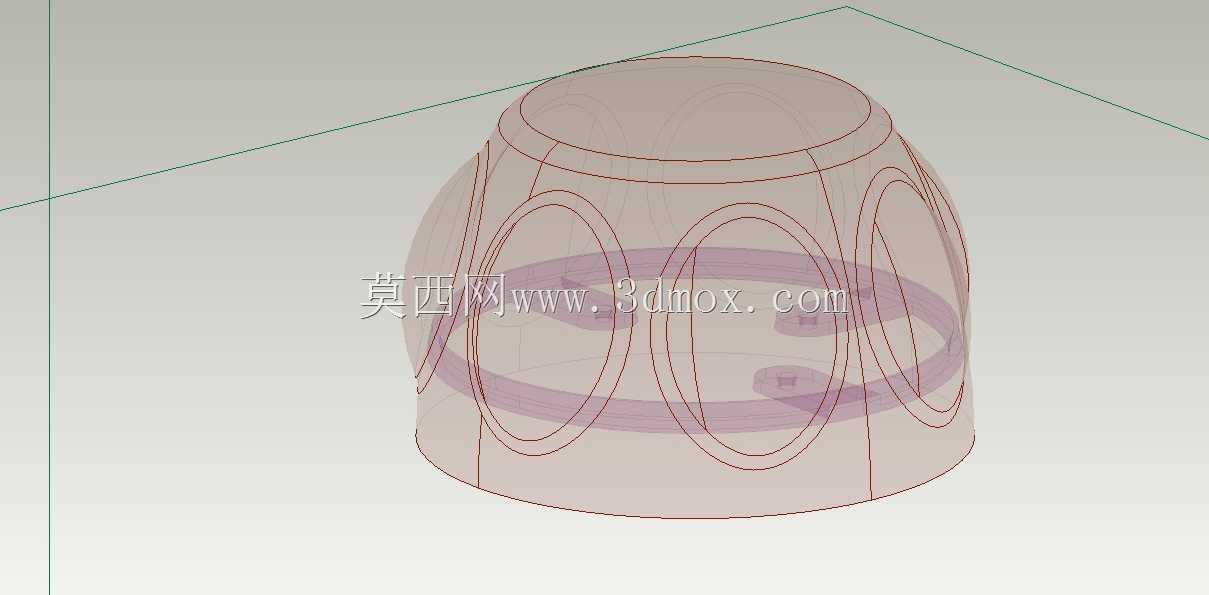

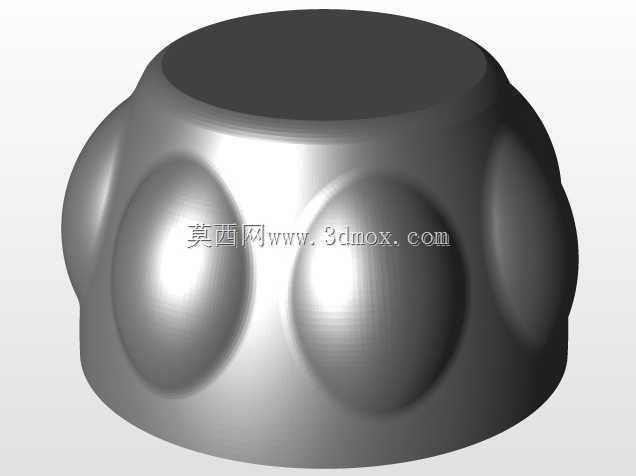

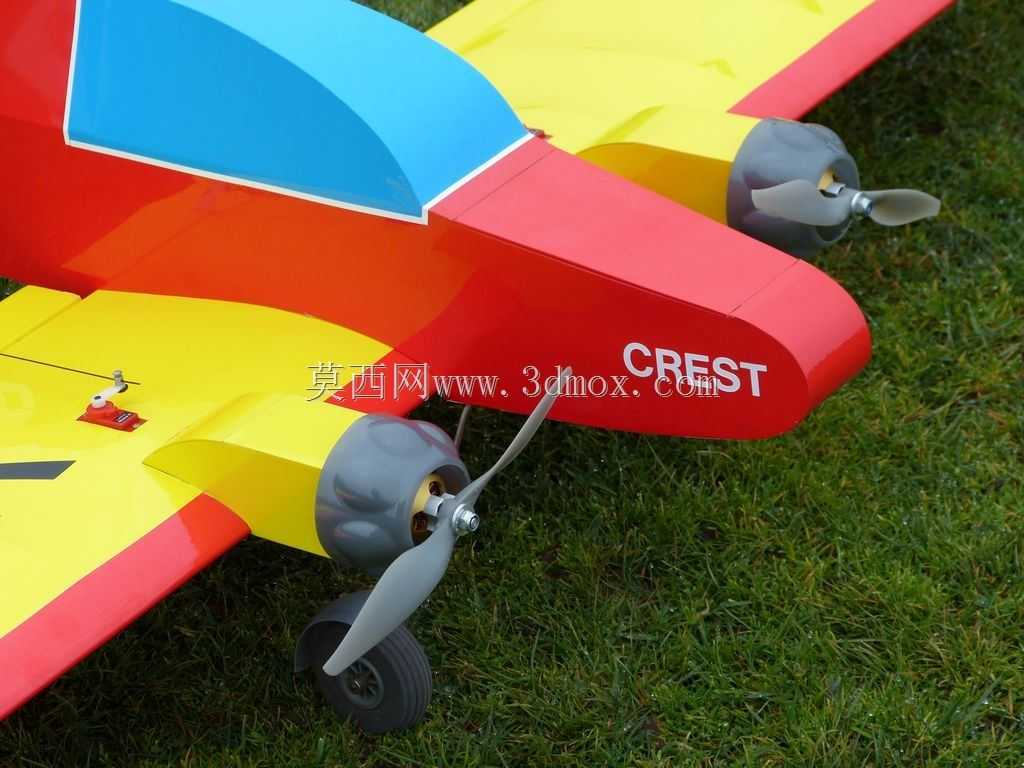

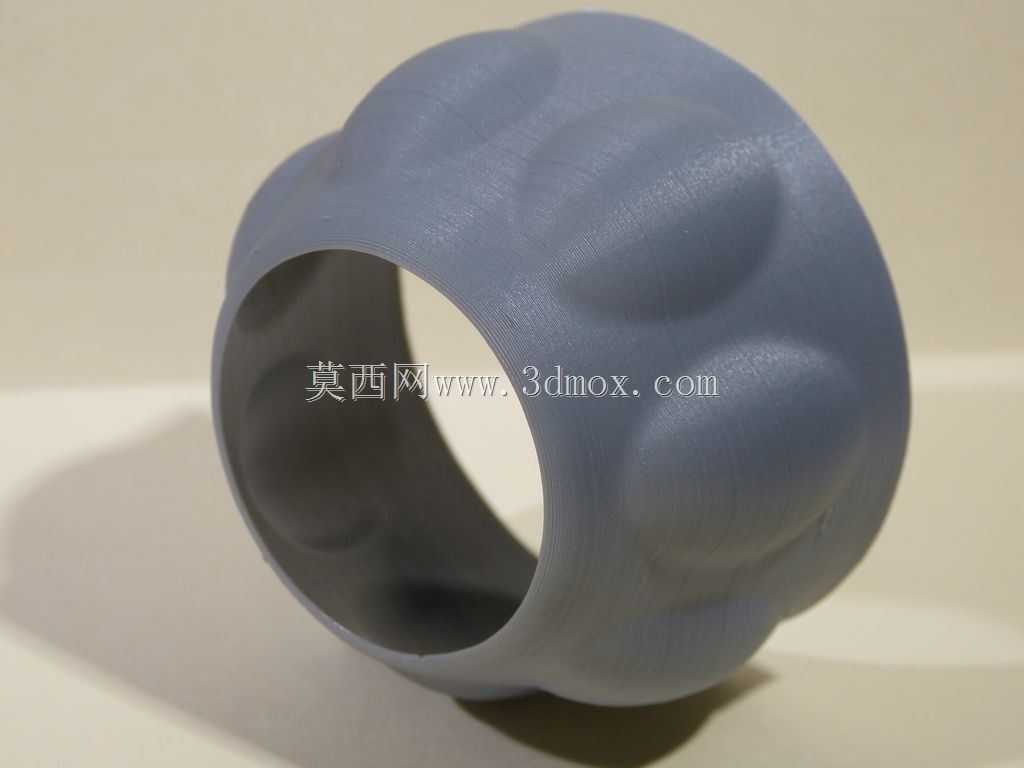

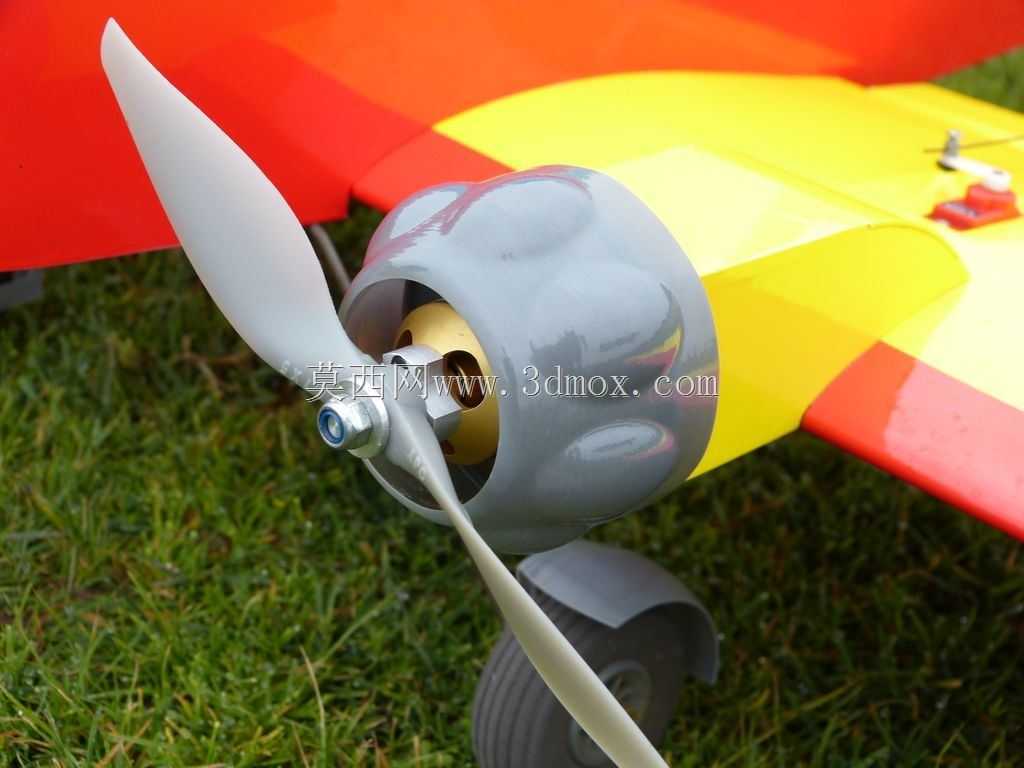

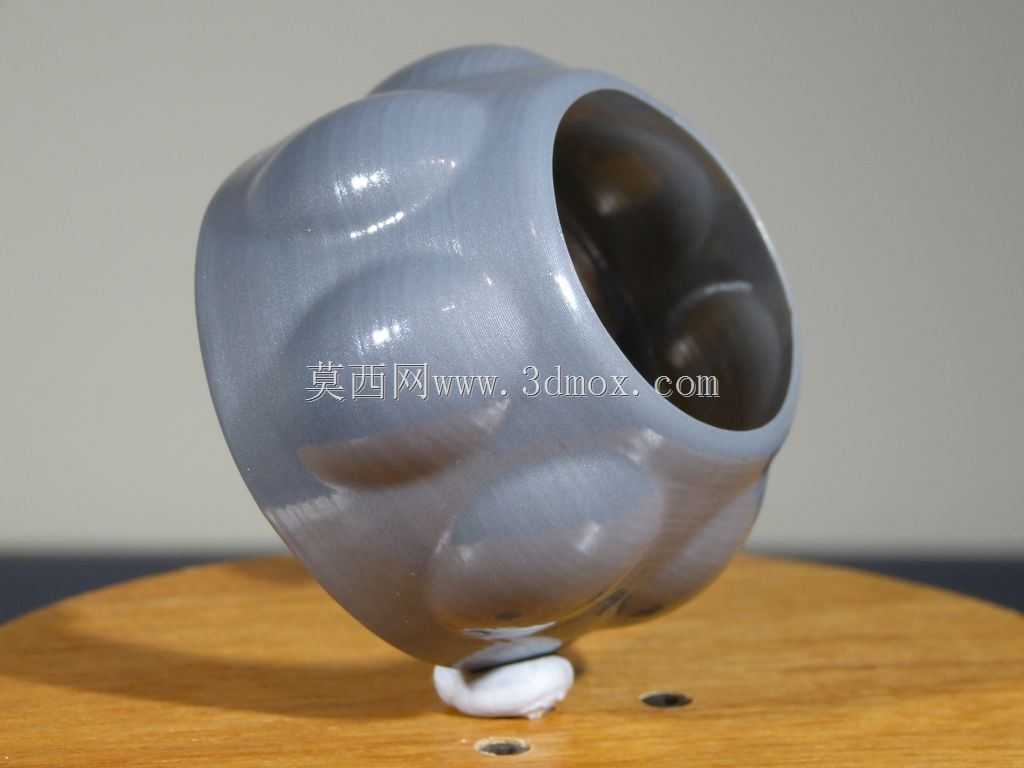

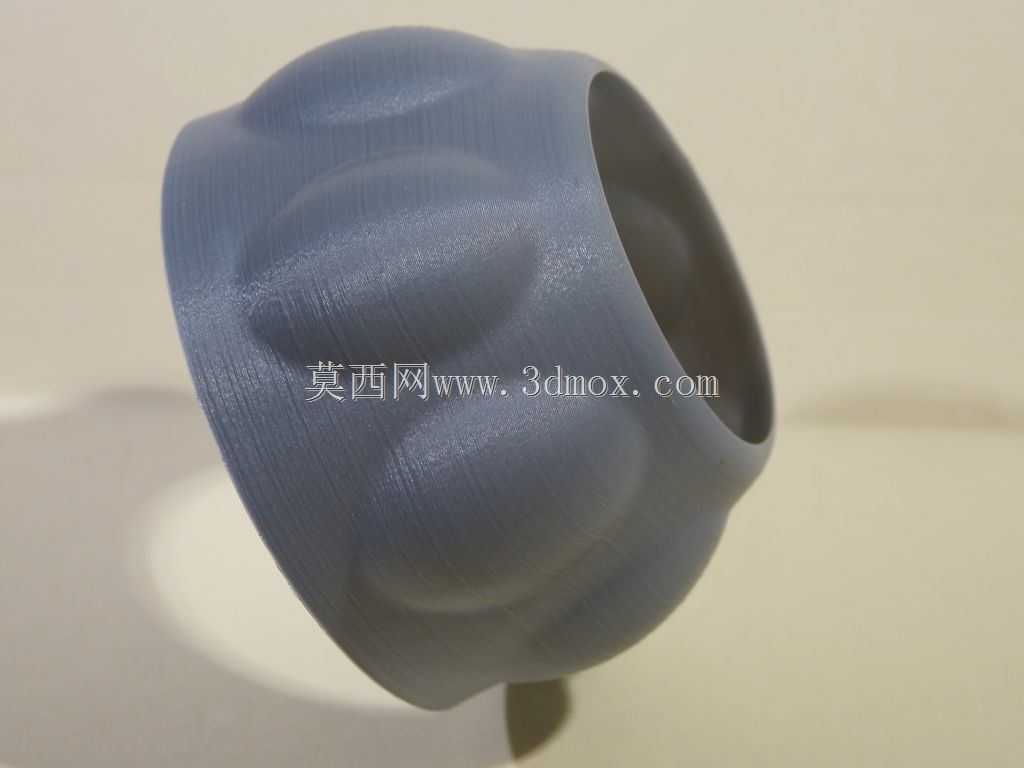

航模动力段的整流结构，直接影响飞行过程中的迎面气流组织效果，这款适配七缸径向发动机布局的整流罩，主要针对像真机类航模的动力舱气动优化需求设计，在实际飞行场景中，能够梳理螺旋桨后方的紊乱气流，减少动力舱段的压差阻力，同时还原真机发动机舱的外观质感，兼顾气动效率与仿真表现。从实际装机使用的角度来看，这类整流罩需要匹配螺旋桨桨毂的安装间隙，设计时特意加大了径向凸起的轮廓尺寸，让整流罩外轮廓能够完整包覆七缸星型发动机的缸体凸起部分，避免缸体突出在整流罩外部形成额外的气动阻力，同时预留了足够的内部散热空间，不会因为罩体紧贴缸体影响发动机工作时的热量散出。结构设计上针对3D打印的工艺特性做了适配，外曲面采用连续顺滑的过渡造型，没有突兀的棱角与截面突变，打印时不需要额外添加大量支撑结构，减少后期打磨修整的工作量；内壁做了均匀的壁厚控制，在ABS材料打印场景下，能够适配常规桌面级FDM打印机的成型精度，打印完成后仅需简单处理安装边的毛刺，就可以直接与航模机身前段的防火板对接安装。安装边界方面，整流罩后端的对接端面做了齐平处理，能够匹配常见的像真机机身前段圆弧过渡，中心开孔位置预留了螺旋桨桨轴的穿过间隙，同时兼顾桨罩与桨根的贴合度，不会出现飞行过程中罩体与旋转的螺旋桨发生刮蹭的问题。针对原有同类型整流罩存在的切片错误问题，设计阶段对曲面做了连续的拓扑检查，所有曲面之间实现G1连续过渡，导入切片软件时不会出现破面、非流形几何的问题，螺旋桨中心的花瓣形避让结构做了尺寸优化，能够适配两叶螺旋桨的桨根轮廓，安装后贴合紧密，不会出现明显的装配缝隙。实际使用中，这类整流罩除了气动优化的作用，还能对前端的发动机、油门舵机等部件起到防护作用，避免降落时草地上的泥水、碎石直接击打在动力部件上，减少日常飞行后的维护工作量；外表面的顺滑曲面也方便后续的打磨、蒙皮或者喷漆处理，能够匹配不同涂装方案的像真机制作需求，不管是运动类航模还是仿真像真机，都能通过这个整流罩提升动力段的完成度。
