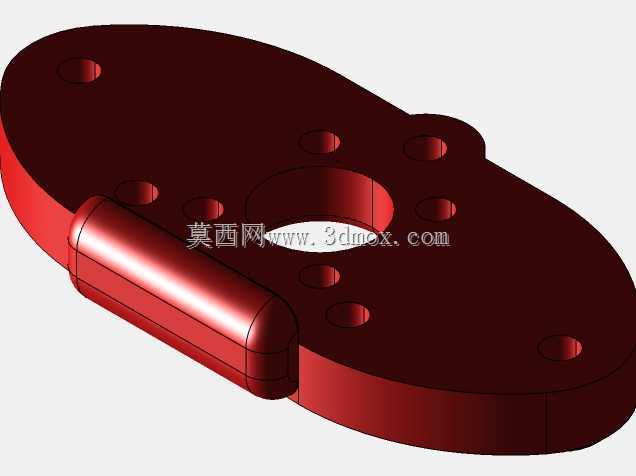

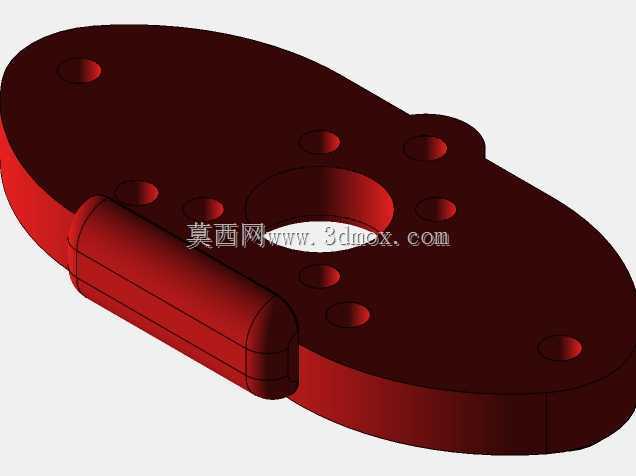

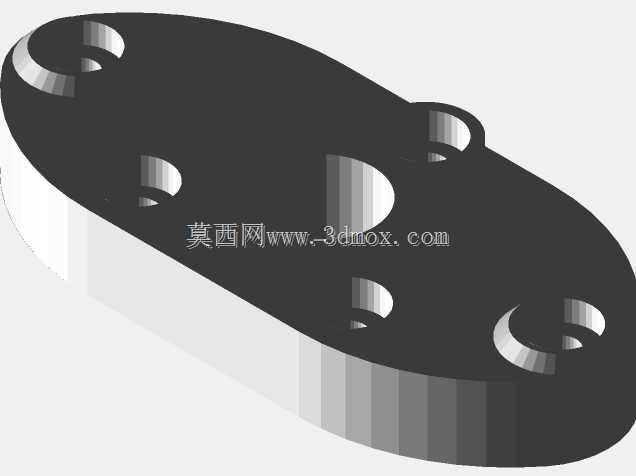

Sistema抗Z摆动混响附加装置

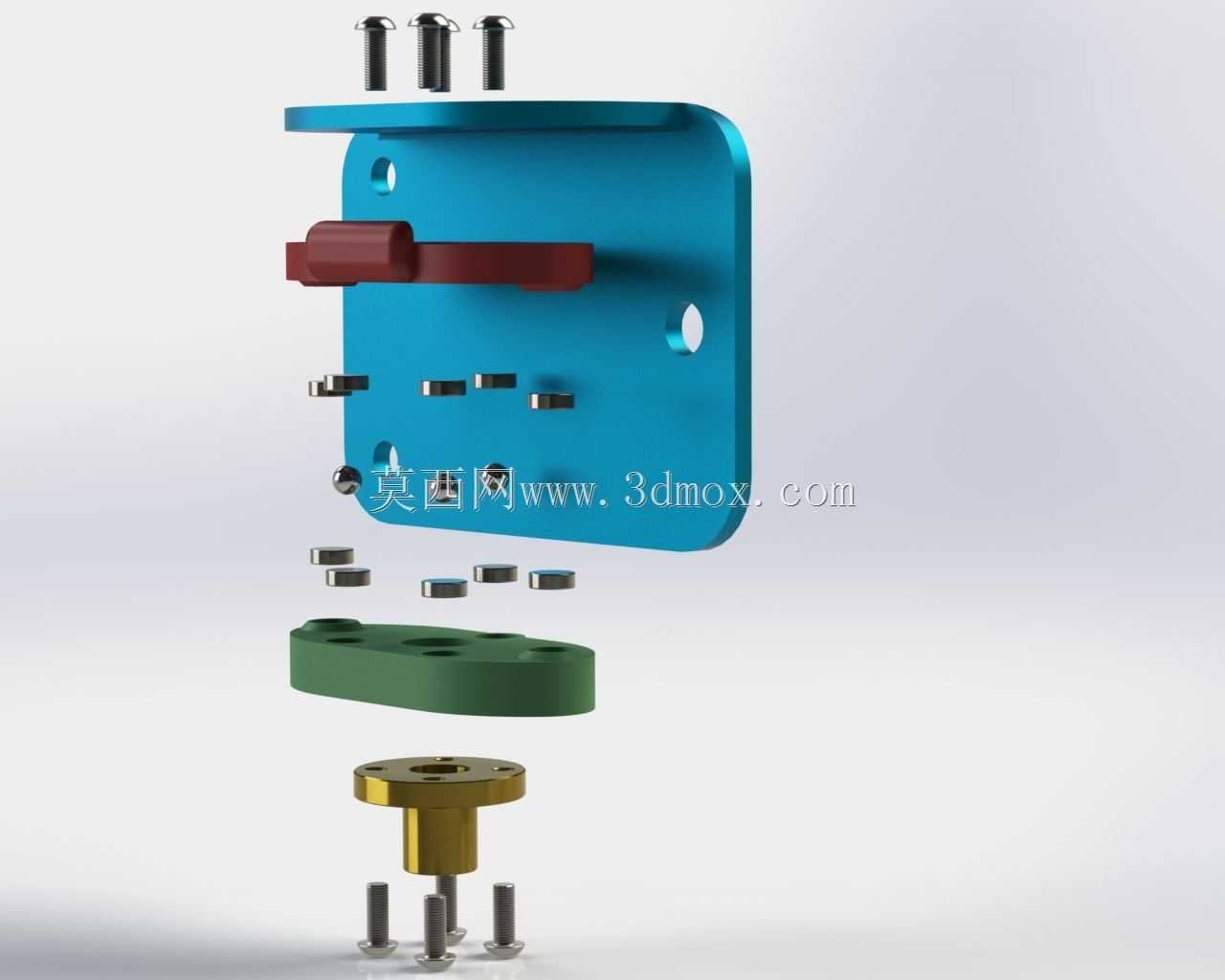

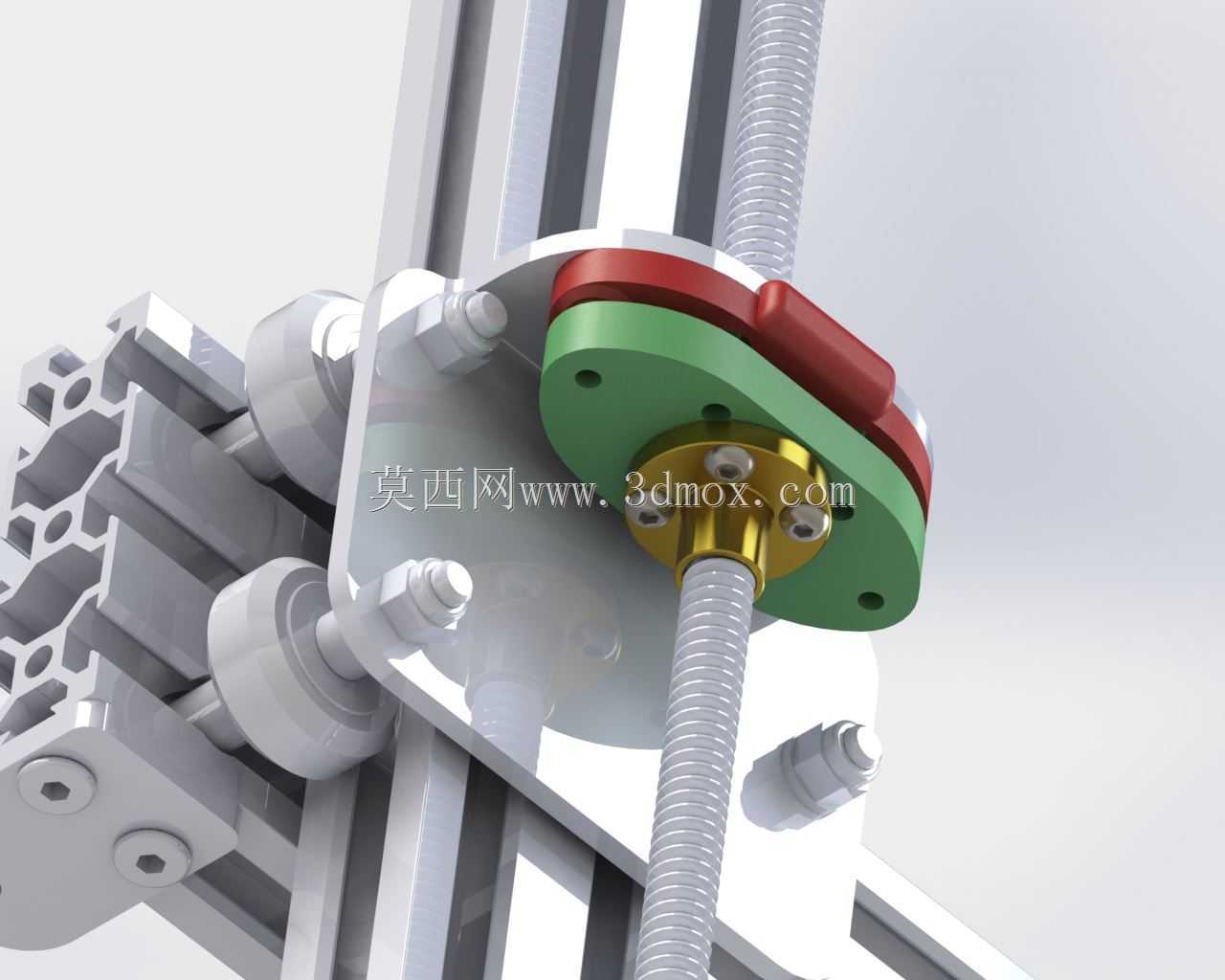

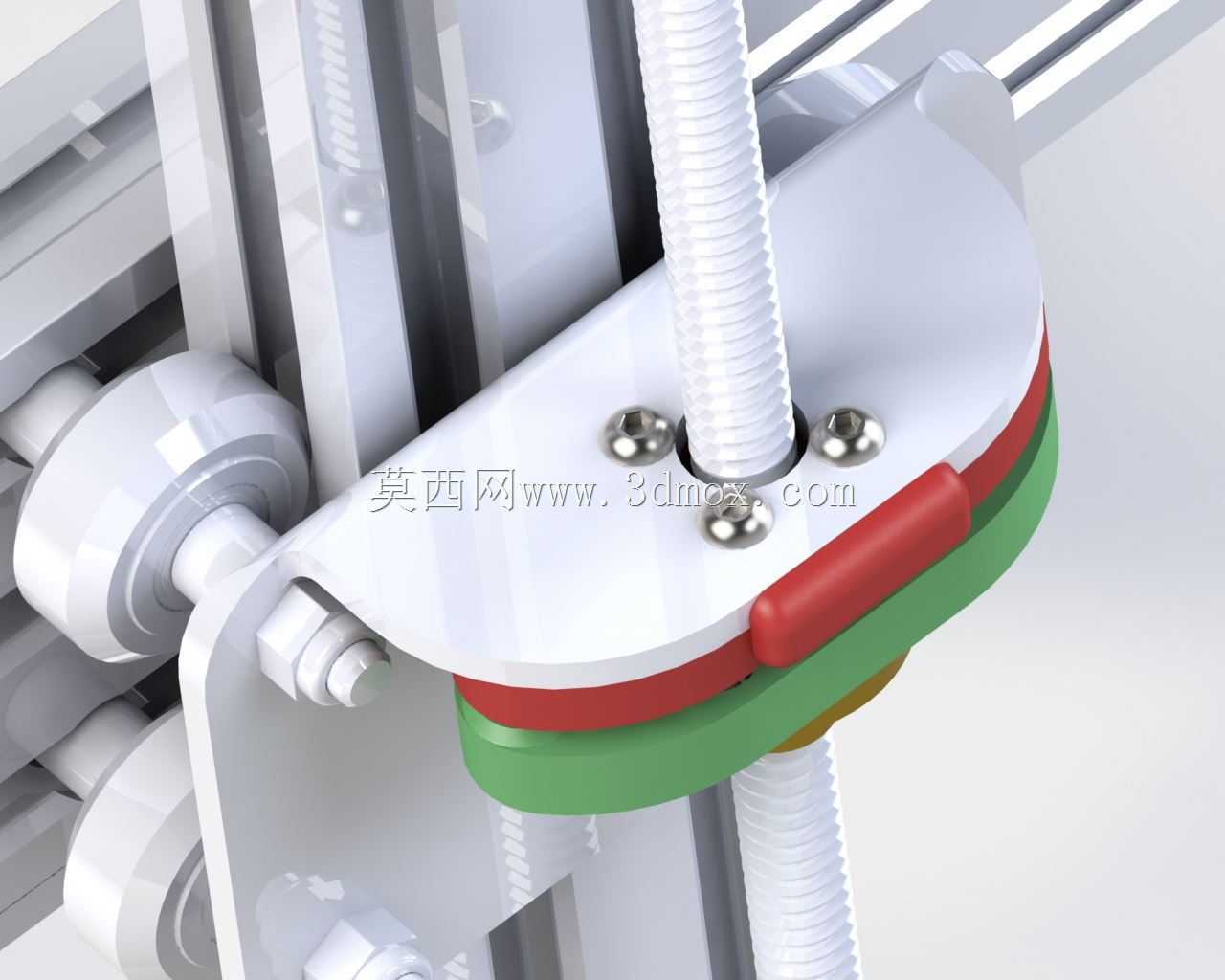

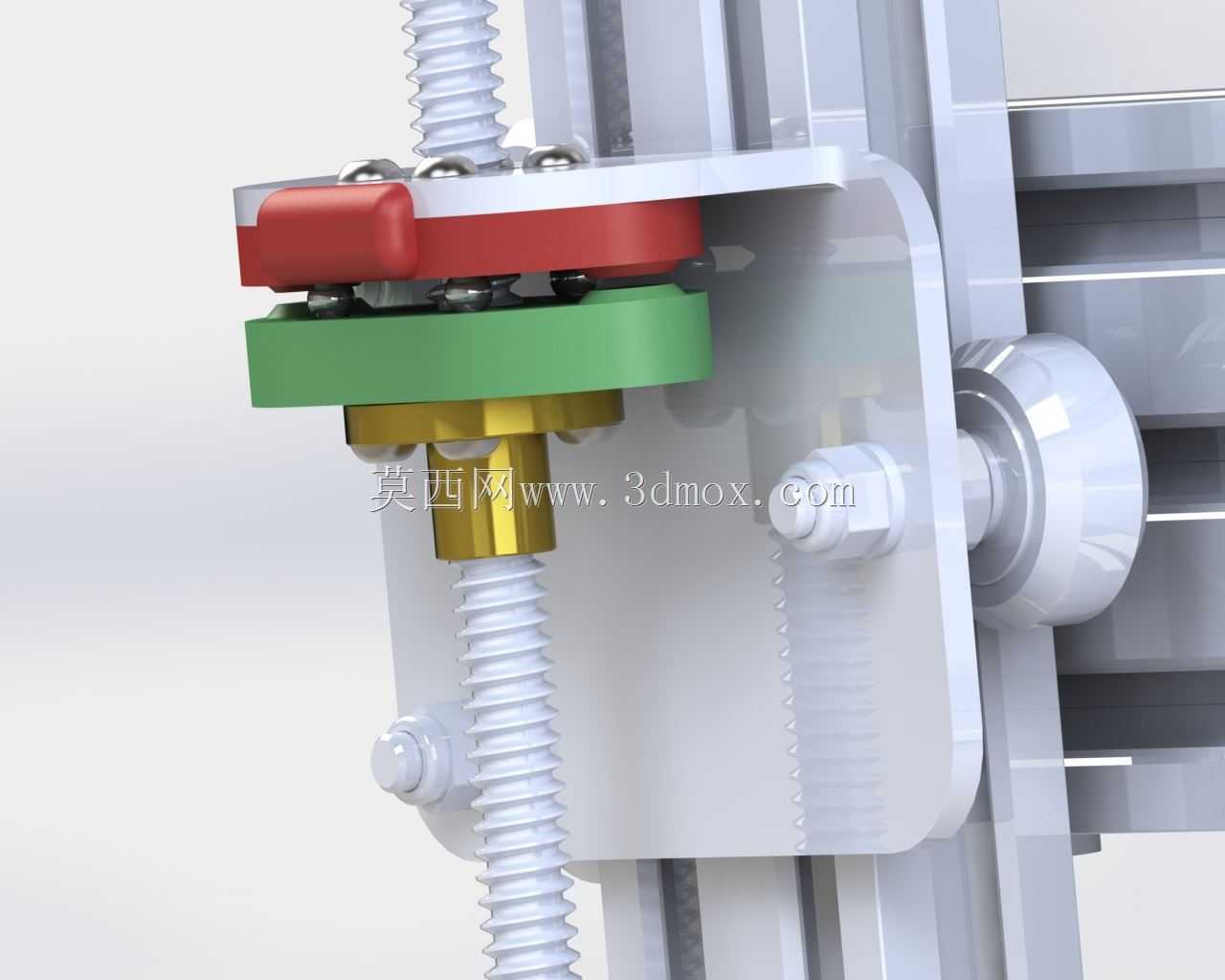

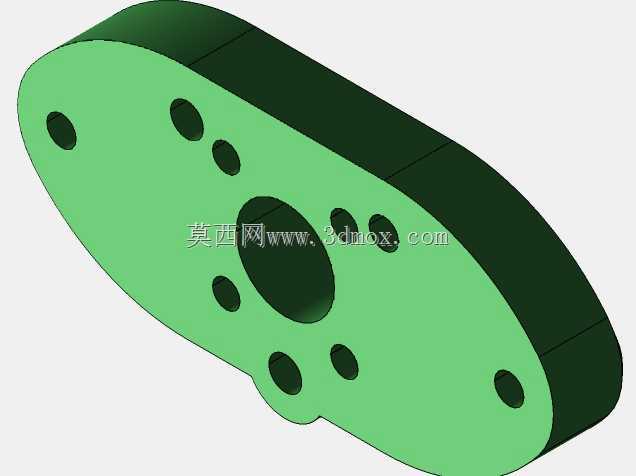

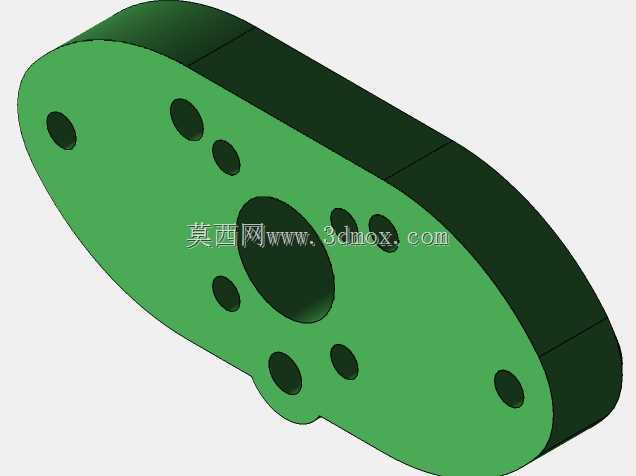

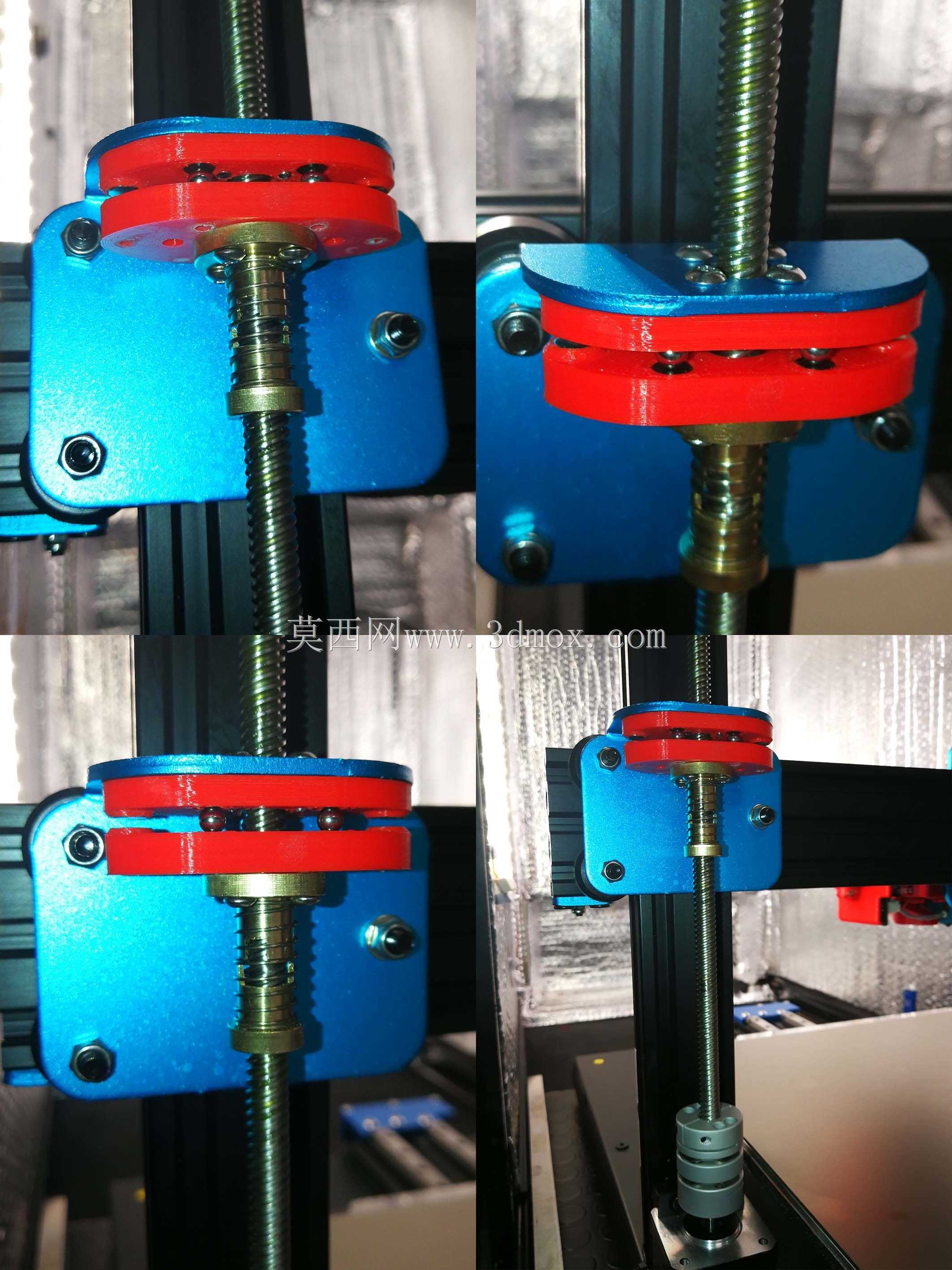

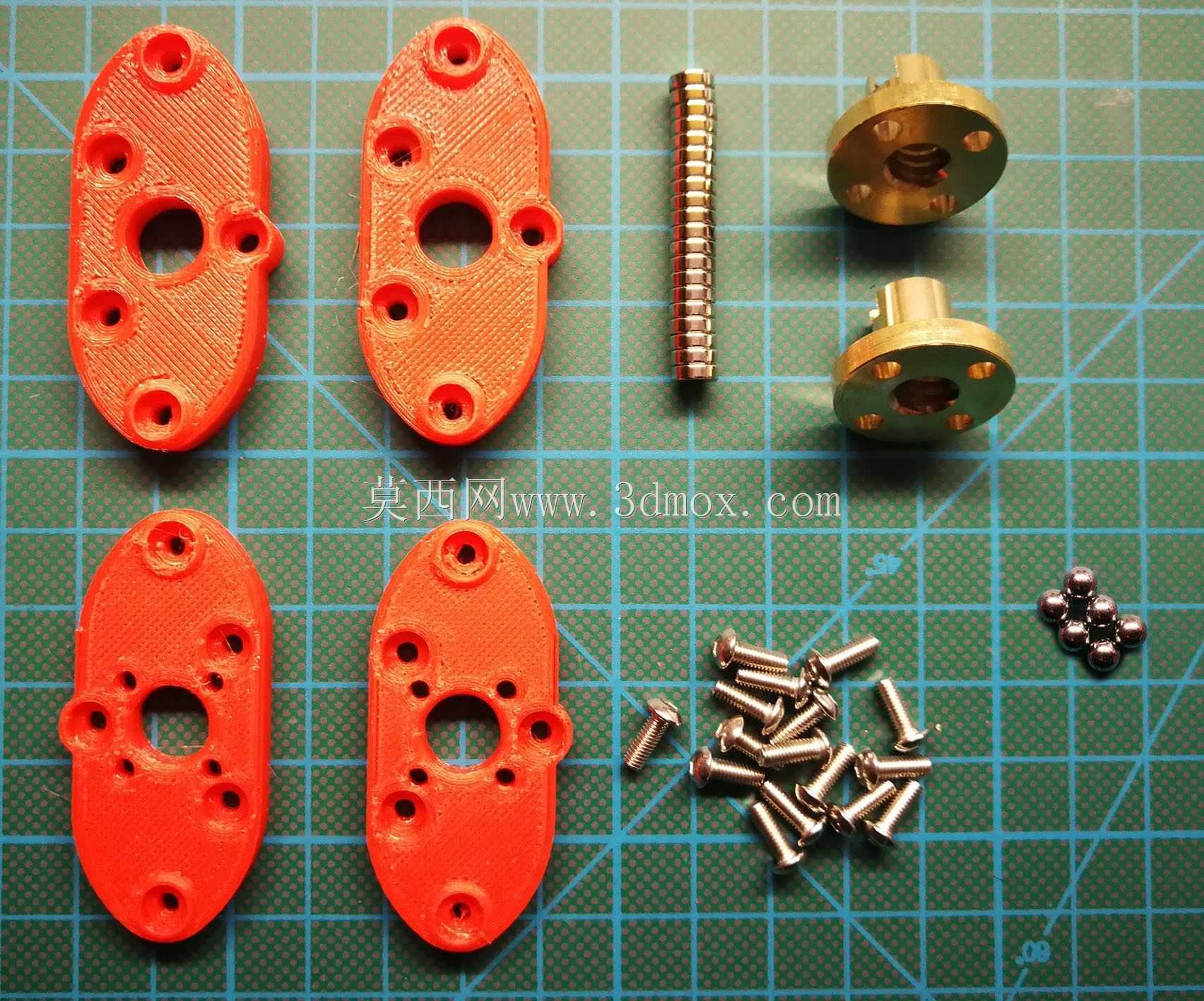

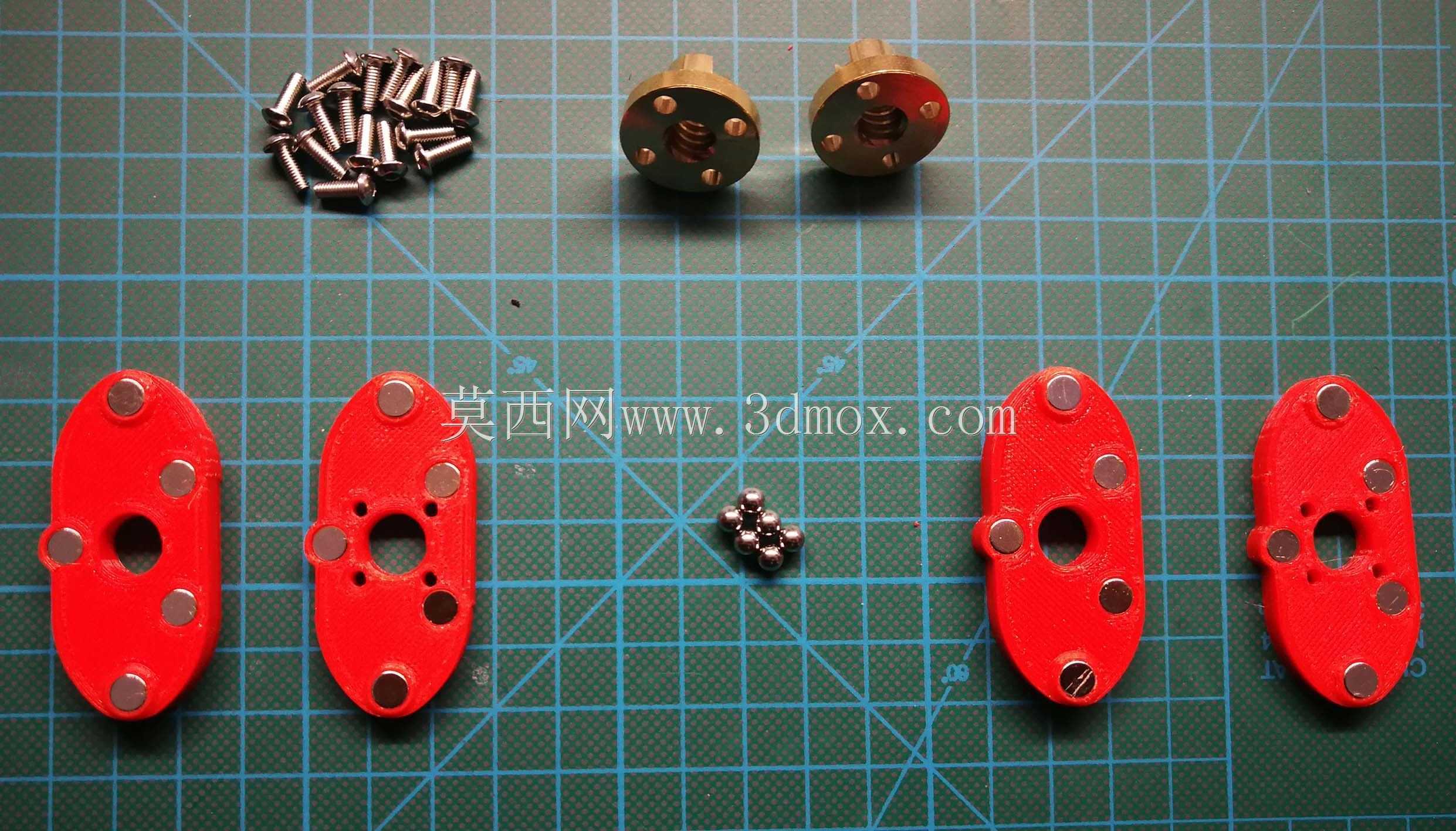

该装置主要应用于需要抑制Z轴方向窜动、保障传动稳定性的机械传动场景，常见于需要精准轴向定位的进给机构、小型调节模组中，核心作用是抵消丝杆传动过程中产生的轴向摆动与间隙，提升传动过程的位置精度与运行平顺性，避免因Z轴窜动带来的位置偏差、运行卡顿问题。从结构设计来看，装置采用分层堆叠的限位结构，通过红、绿两层硬质限位块配合金色锁紧调节件，将丝杆的径向窜动限制在极小范围内，上层红色限位块承担轴向预紧的受力，下层绿色限位块作为导向支撑，中间的金色调节件可根据实际装配间隙调整预紧力度，适配不同公差等级的丝杆装配需求，侧边的白色安装支架采用一体式折弯结构，预留了标准安装孔位，可直接固定在设备的安装立板上，无需额外加工转接件。设计过程中优先考虑了装配的便捷性，所有部件均采用同轴套装结构，安装时只需依次将各部件沿丝杆轴向套入，调整好预紧间隙后锁紧侧边的固定螺丝即可完成装配，无需复杂的对位调整；支架侧面的手拧螺丝结构可实现预紧力度的快速微调，日常维护时无需拆解整体结构即可完成间隙补偿。安装边界方面，装置整体径向尺寸控制在60mm以内，轴向堆叠厚度不超过35mm，适配直径8mm的标准T型丝杆，安装孔位间距符合小型传动模组的通用安装标准，可直接替换原有普通丝杆螺母座，不需要对原有设备的安装空间做额外改造。结构受力上，两层限位块均采用耐磨材质制作，与丝杆接触的面做了低摩擦处理，既保证限位的刚性，又不会额外增加丝杆传动的阻力，金色调节件采用铜质材质，具备自润滑特性，长期运行下磨损量极小，可长时间保持预紧精度，避免频繁调整维护。实际使用中，该装置可有效降低丝杆高速往复运动时的Z轴跳动量，将轴向窜动控制在0.02mm以内，适用于对轴向定位精度有一定要求的小型调节设备、进给机构，能有效改善原有传动结构因间隙产生的振动、异响问题，提升设备运行的稳定性。
