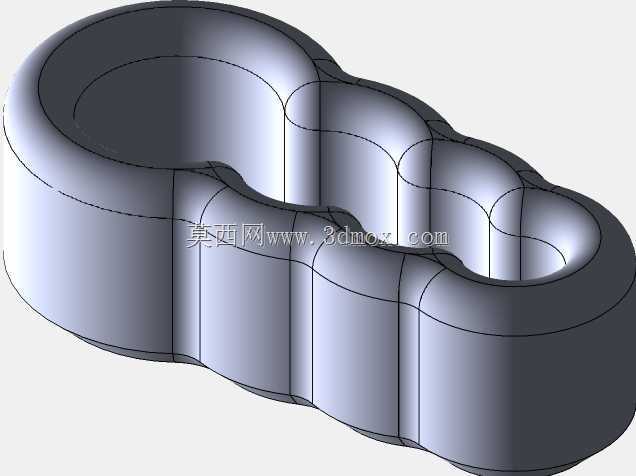

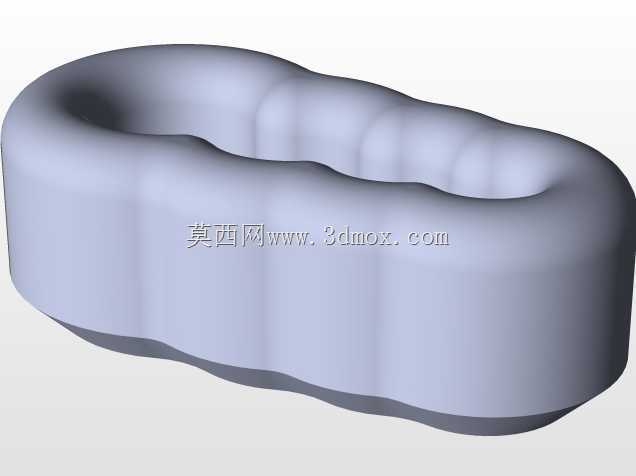

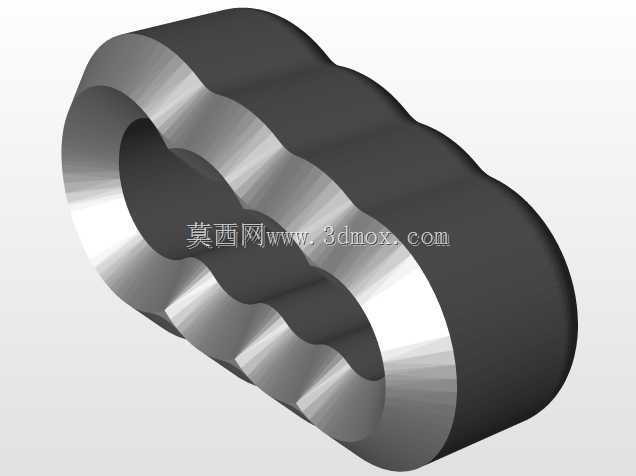

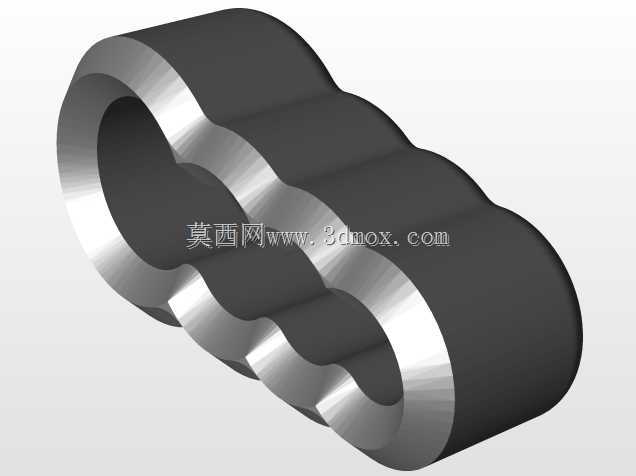

3D打印内六角扳手收纳固定支架

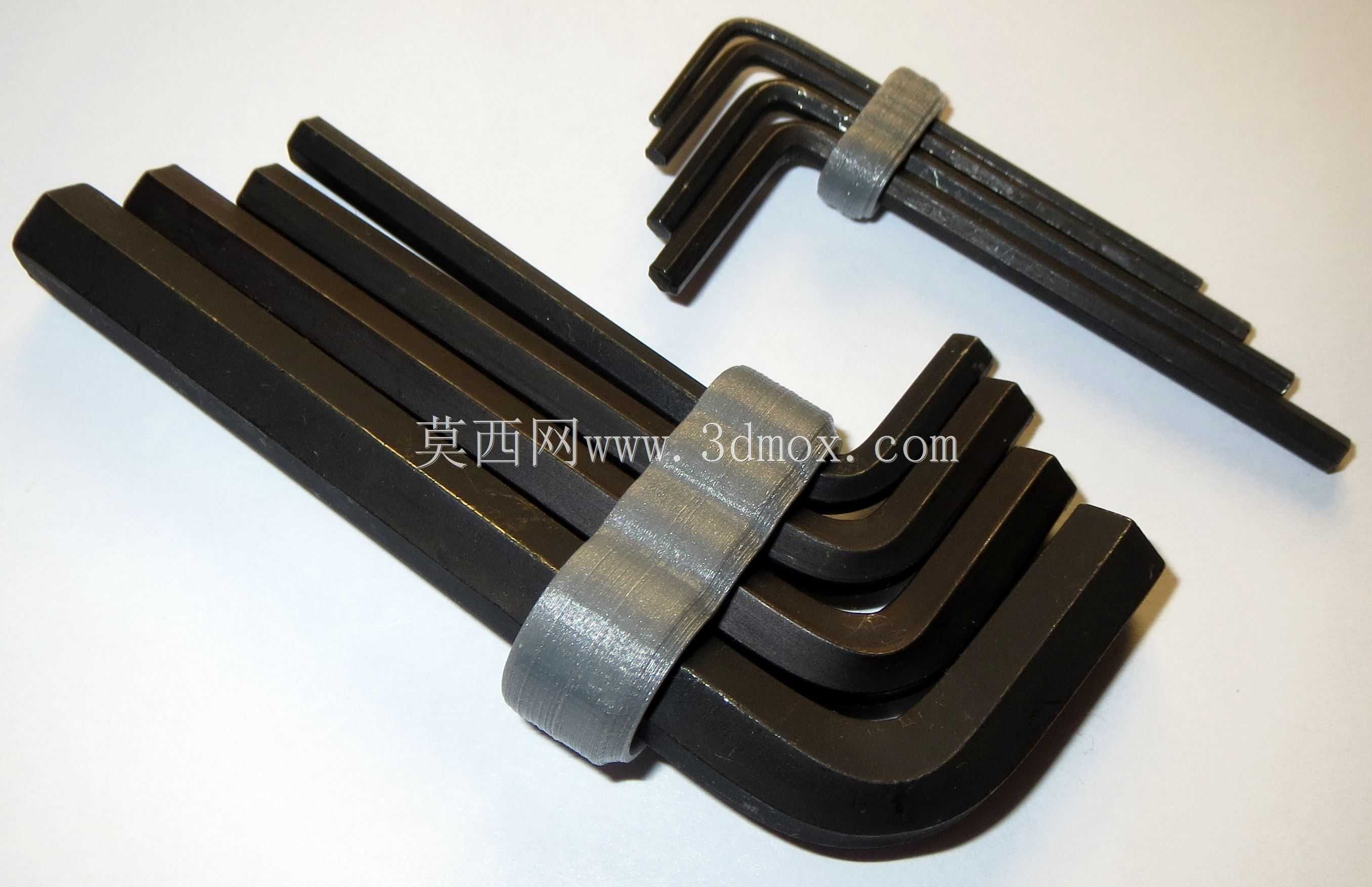

在日常机加工、设备装配、家用维修场景中，内六角扳手是拆装内六角紧固件的核心手动工具，常规成套内六角扳手多为零散组套，无专用收纳结构时，常出现单支扳手遗失、不同规格混放导致取用时翻找耗时、扳手长端与短端磕碰变形影响六角头配合精度的问题，这款3D打印制作的内六角扳手固定支架，正是针对这类工具收纳痛点设计的实用工装结构。从实际使用场景出发，支架采用环抱式束带结构，区别于传统带插孔的硬质扳手架，该结构无需严格匹配每支扳手的对边尺寸公差，可适配市面上绝大多数公制、英制成套L型内六角扳手，将成组扳手沿长轴方向并排收拢后，通过支架的环形抱合结构箍紧，既可以将整组扳手固定在工具柜侧壁、工作台侧挂板上做壁挂收纳，也可以直接套在成组扳手上作为便携束带，随工具包携带外出作业时不会出现扳手散落、戳破工具包内衬的情况。设计过程中充分考虑了3D打印工艺的成型特性，支架整体为等壁厚环形结构，无大角度悬空打印面，采用PLA耗材打印时无需添加支撑即可一次成型，打印成型后内壁与扳手金属表面的摩擦力适中，既不会因为箍接过紧导致单支扳手难以抽出取用，也不会因为间隙过大出现整组扳手滑脱的问题。支架的束紧宽度可根据成组扳手的并排总宽度做参数化调整，针对常见的7支组、9支组、12支套内六角扳手，可对应调整环形结构的内周长，确保抱合后整组扳手的相对位置固定，相邻扳手之间不会出现互相剐蹭导致的表面防锈层磨损。从安装边界来看，作为壁挂使用时，支架背部预留了可粘贴双面胶或穿入扎带的平面区域，无需在工作台或工具柜上打孔即可完成固定，不会破坏作业台面的原有结构；作为便携束带使用时，支架的外壁做了圆弧过渡处理，没有尖锐棱角，放入工具包或手持携带时不会划伤手部或其他工具表面。实际装配测试中，该支架可稳定固定从1.5mm到10mm规格的公制内六角扳手，抽拉单支扳手时其余扳手不会被连带带出，长期使用后PLA材质的形变余量可抵消部分耗材老化带来的箍紧力下降问题，相比传统的塑料卡扣式扳手架，抗摔抗挤压性能更强，从1.2米高度跌落至水泥地面不会出现开裂、断裂的情况，完全满足车间日常使用、外出上门维修等多场景的工具收纳需求。
