闭合环形金属链条结构设计

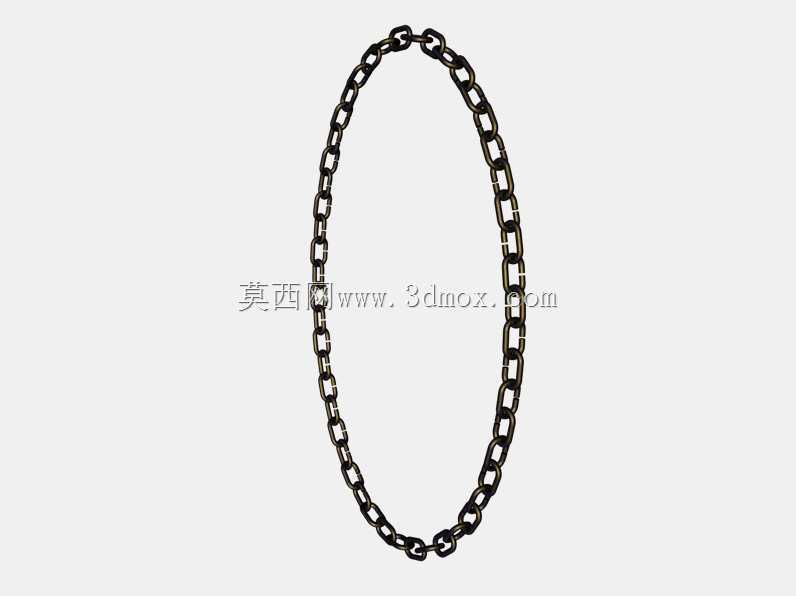

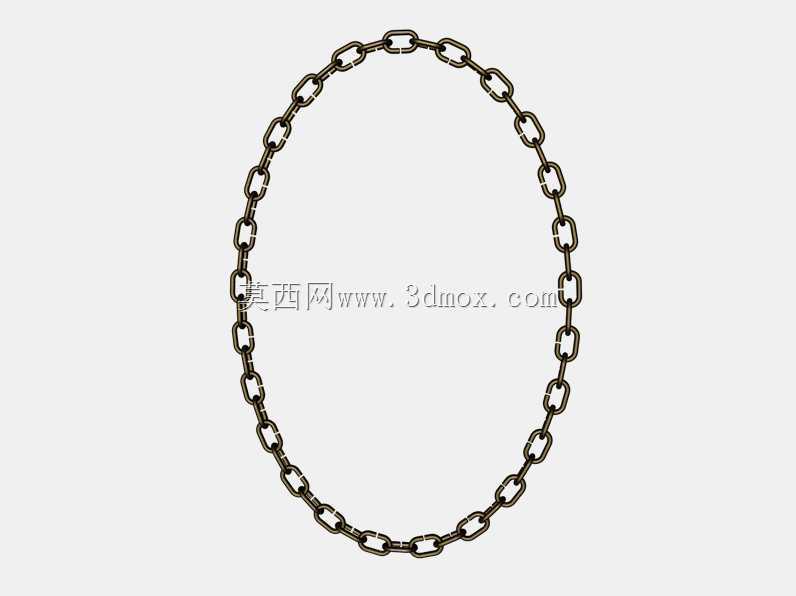

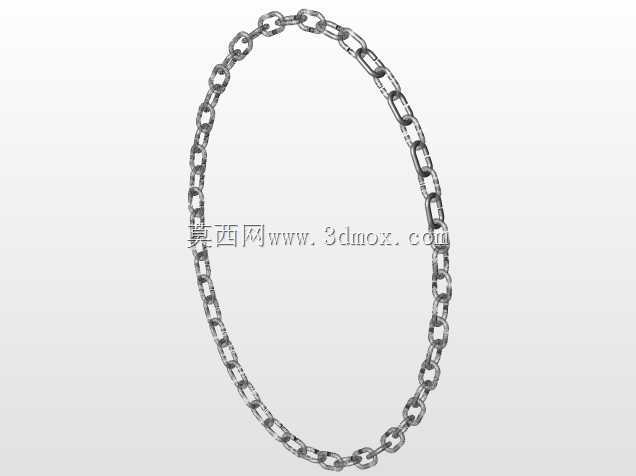

这类闭合环形链条在工业场景中覆盖的使用范围极广，从起重吊装的索具配套、输送线的物料拖拽牵引，到户外防护栏的连接构件、设备检修的安全挂点固定，都能见到这类结构的身影。不同于开口输送链的逐节拼接适配长距离传动，闭合环形的链体在出厂时就完成了首尾的闭环拼接，不需要现场做链节的铆接固定，安装时直接套入配套的链轮或者挂点即可投入使用，能大幅减少现场装配的工作量。

从结构设计逻辑来看，每一个链环都采用等直径的圆钢弯制对接成型，相邻链环之间采用90度交错套合的装配方式，这种交错结构能让链条在承受纵向拉力时，力流可以顺着链环的圆弧段均匀传递到相邻链节，不会出现局部应力集中导致的链环断裂问题。设计时需要重点控制单个链环的内孔尺寸，既要保证相邻链环可以灵活转动，避免链体卡滞，又不能预留过大的间隙，防止链条受拉时出现过大的形变伸长量，影响传动或者吊装的精度。

在安装边界的考量上，这类环形链条的适配性需要结合使用场景做匹配：如果是用于链轮传动，链环的节距必须和链轮的齿距完全契合，不然会出现跳齿、卡链的问题，加速链环和链轮齿面的磨损；如果是用于吊装索具，除了要保证整体闭环的周长误差控制在允许范围内，还要核对链环的线径参数，确保额定载荷满足吊装重量的安全系数要求，避免过载断裂。日常使用中，这类链条的受力方向要尽量保持和链环平面一致，避免侧向受力导致链环出现扭曲变形，扭曲后的链环在受拉时应力分布会出现偏移，很容易在对接焊缝的位置出现开裂。

从外形尺寸的设计细节来看，单个链环的长轴和短轴比例一般控制在1.4到1.6之间，这个比例下的链环既有足够的转动灵活性，又不会因为内孔过大导致整体链条的单位长度重量过高，同时在和吊钩、卸扣等配套五金件连接时，也能保证连接件可以顺利穿入链环内孔，不会出现装配干涉。链环对接的位置需要做满焊打磨处理，不能有焊瘤、凹坑等缺陷，不然这些缺陷位置会成为应力集中点，在反复受拉的疲劳工况下最先出现失效。
