便携集成电池组液体冷却装置结构设计

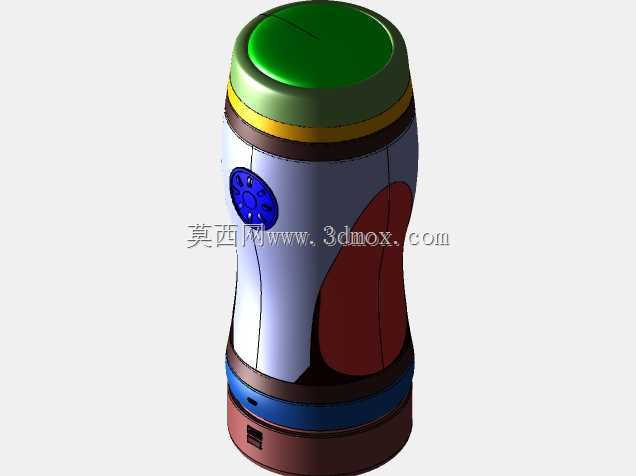

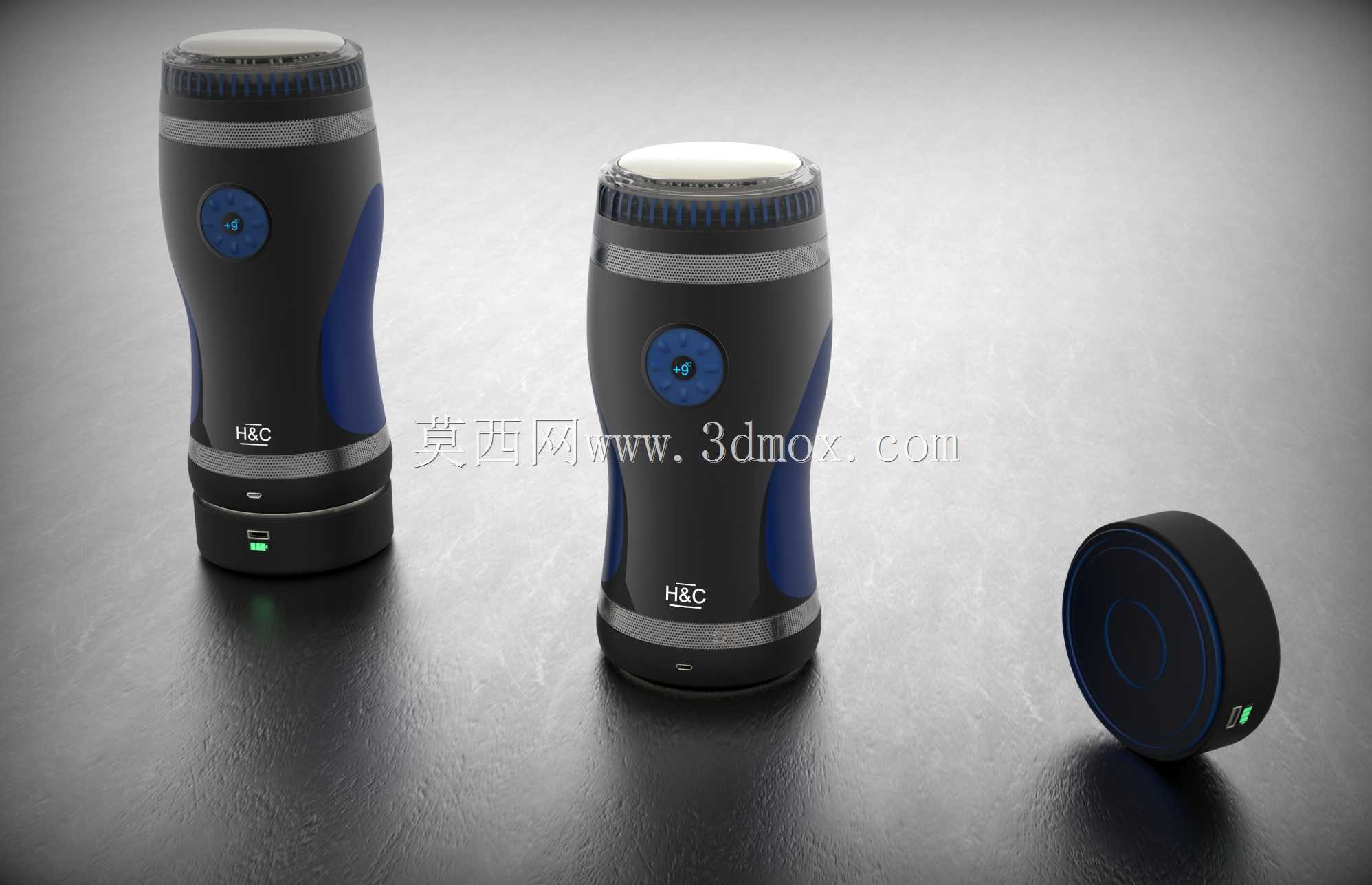

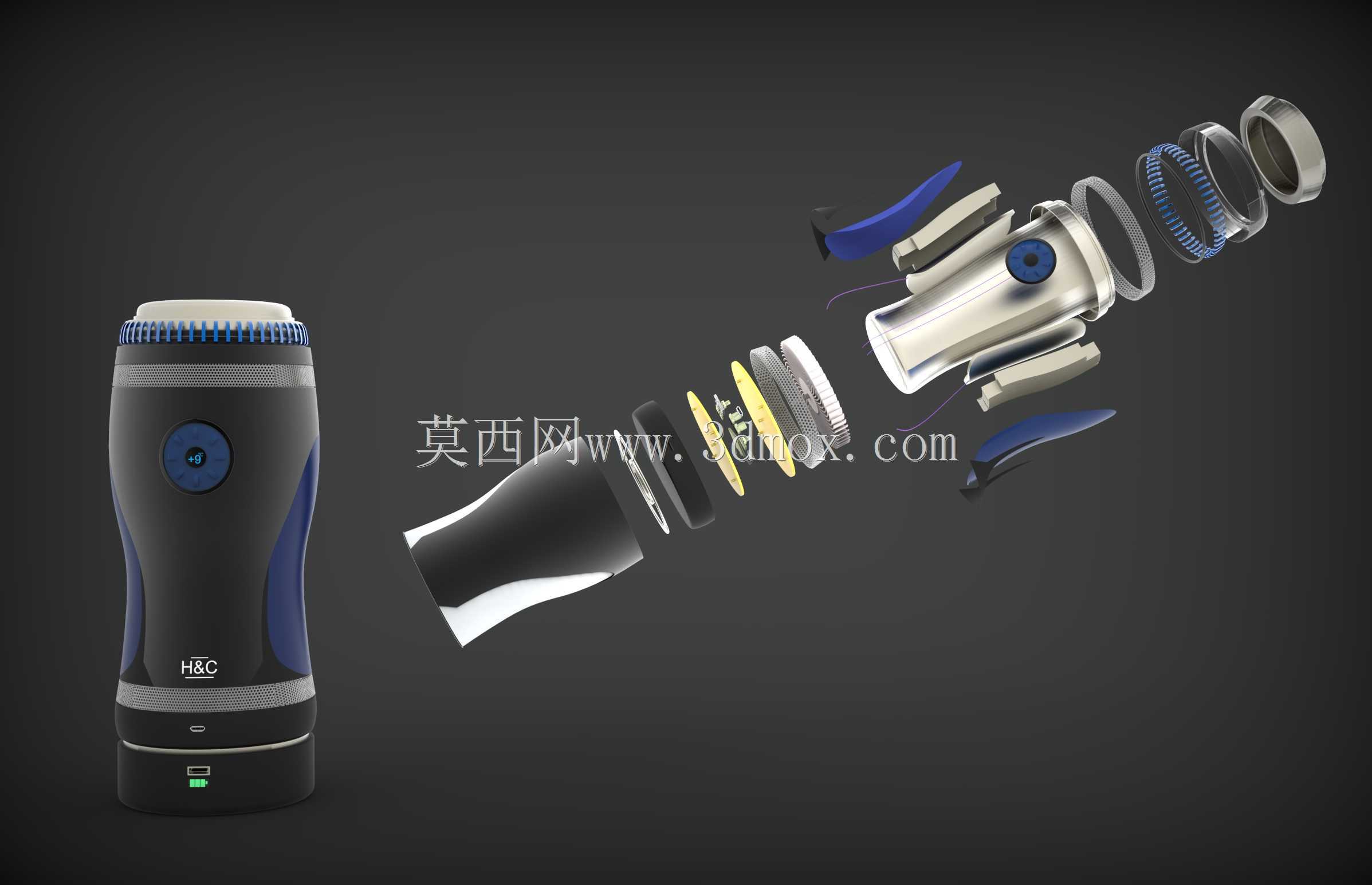

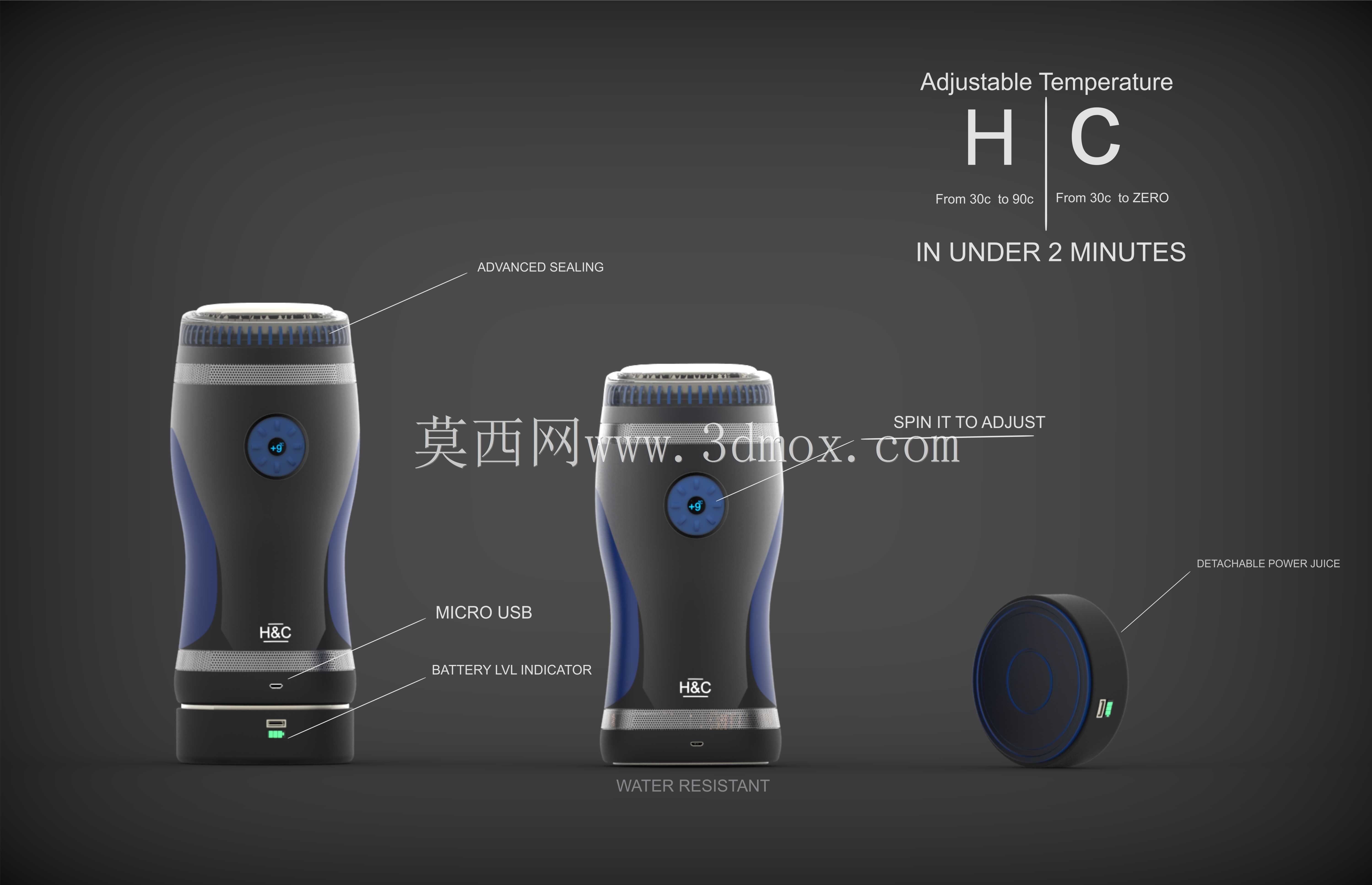

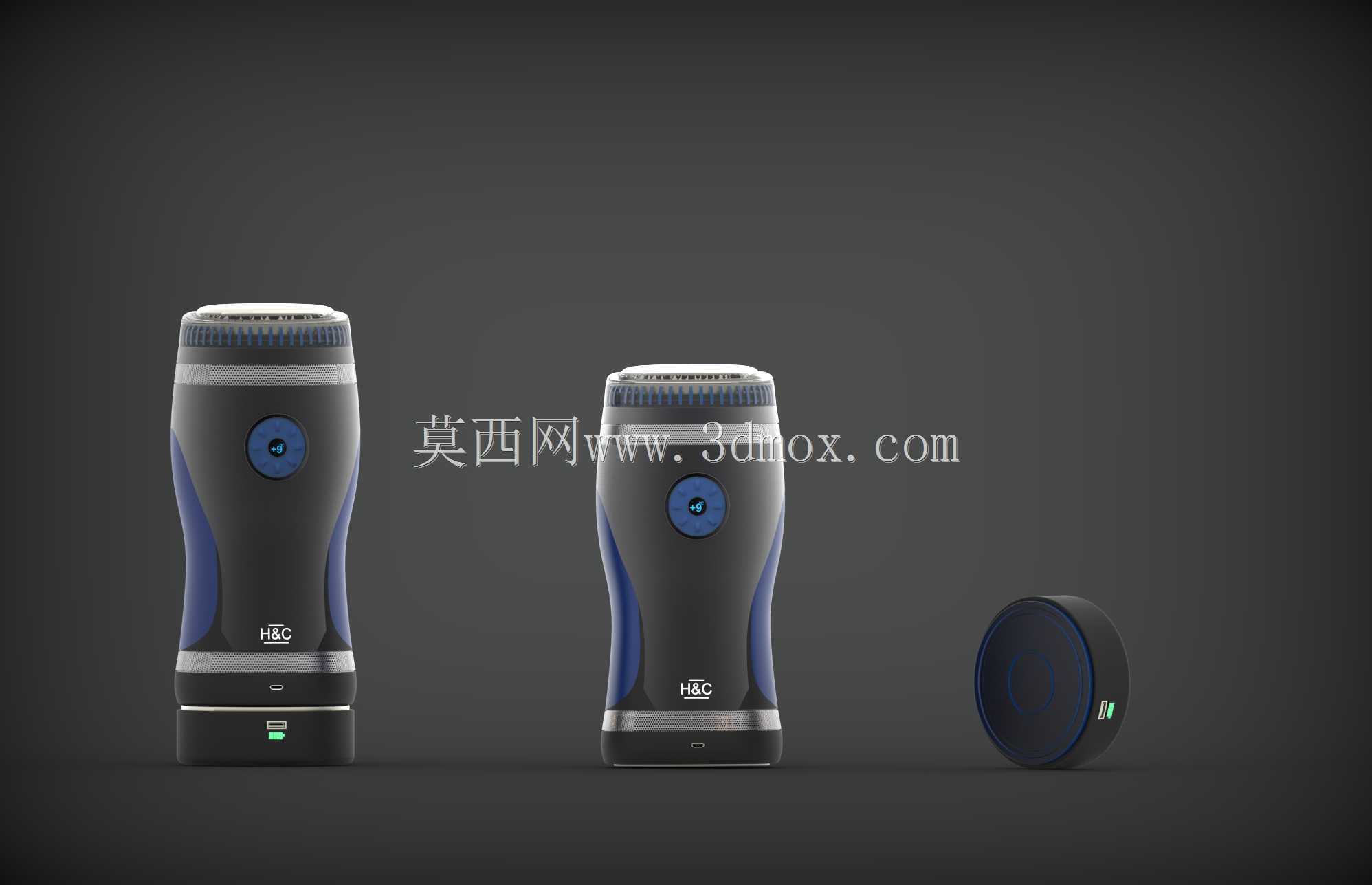

这款集成电池组的液体冷却装置，主要面向户外无外接电源场景下的小范围精准温控需求，比如户外作业时小型检测探头的恒温维持、便携医疗耗材的短途低温储运、个人随身高温环境下的局部降温补给，区别于传统固定式水冷设备，它完全脱离了外接供电与管路的束缚，能在无配套基础设施的场景下独立完成冷却循环作业。从结构设计逻辑来看，整机采用上下分段式布局，下半段为集成的储能电池仓，上半段为冷却循环核心腔体，两段之间通过密封卡扣结构连接，既保证电池更换时的操作便捷性，也能避免冷却回路渗漏时液体侵入电池仓引发安全隐患。握持区域做了内收弧面处理，贴合成年人手掌自然握持的曲率，表面覆盖的软胶防滑层不仅能提升手持操作时的摩擦力，还能隔绝冷却腔体传导至外壳的低温，避免长时间握持时出现冻手的问题。设备顶部的平面为冷量输出端面，做了平整化处理，能与需要冷却的物体表面充分贴合，减少接触热阻提升冷量传递效率，侧面设置的圆形操控按键集成了开关与档位调节功能，按键周边做了凸起的防护圈，避免放置时误触启动，按键下方的状态指示灯可以直观显示剩余电量与当前冷却功率档位，方便使用者快速判断设备运行状态。独立拆分的无线充电底座与主机采用磁吸对位结构，放置时无需精准对准充电触点，靠近即可自动吸附完成充电对接，底座边缘的指示灯同样可以显示充电进度。整机的外形尺寸控制在单手可握持的范围内，直径不超过80mm，整机高度不超过180mm，放置时的占用边界仅相当于普通保温杯大小，可以轻松放入背包侧袋或者工具包的隔层中，不会占用过多储物空间。冷却回路采用微型离心泵驱动冷却液在封闭流道内循环，通过半导体制冷片实现冷量输出，电池组选用高能量密度的锂电芯，在中等冷却功率档位下可以连续工作4小时以上，满足单次户外出行的使用需求。机身所有拼接缝都做了密封胶条处理，达到日常防泼溅的等级，能够适应户外小雨或者意外洒水的使用环境，底部的电池仓设置了独立的泄压阀，避免电池工作时产生的微量气体在仓内积聚，提升长期使用的安全性。
