蜂窝式多工位开关元件包装承载托盘

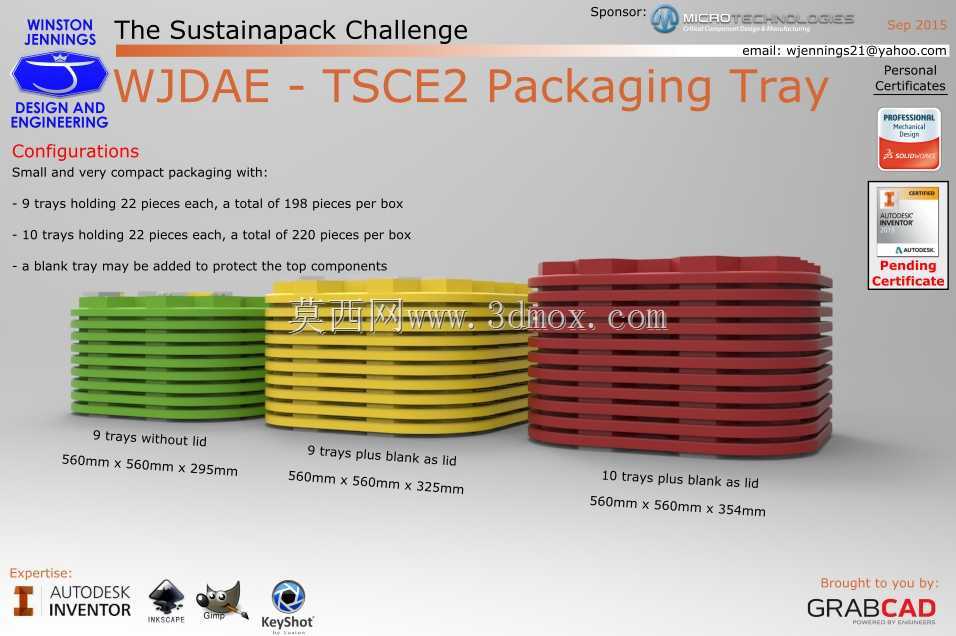

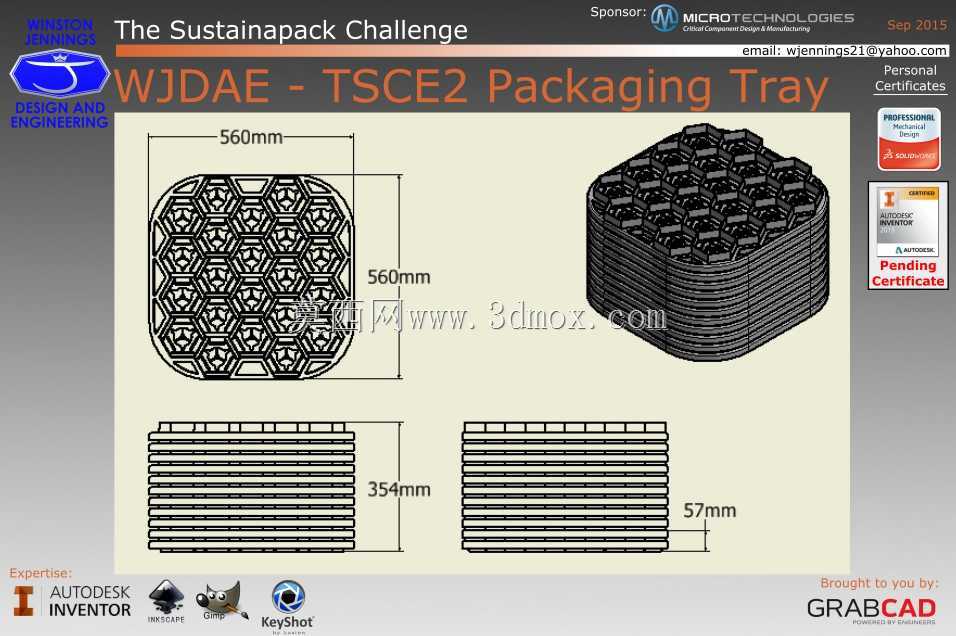

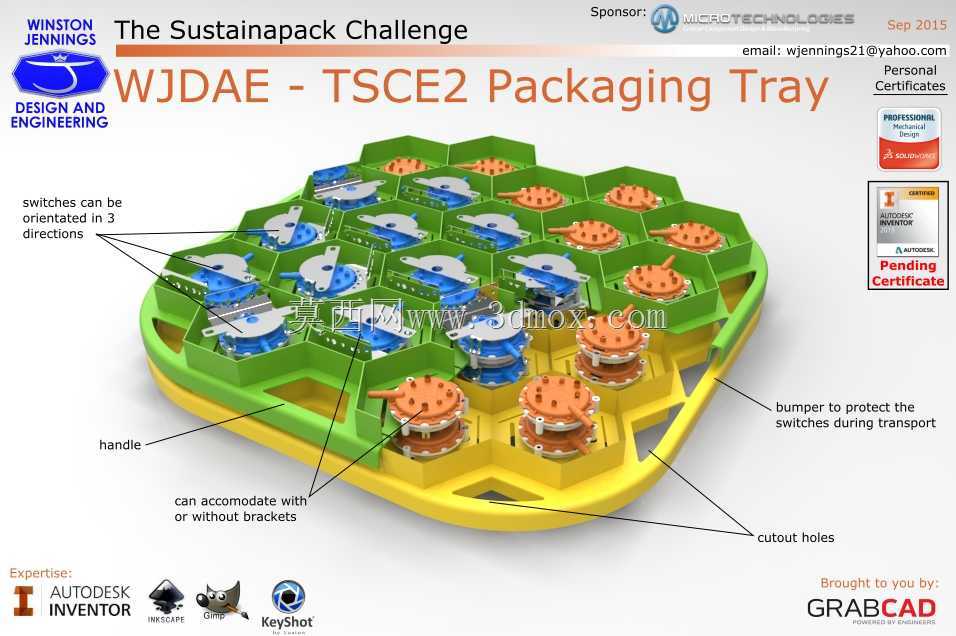

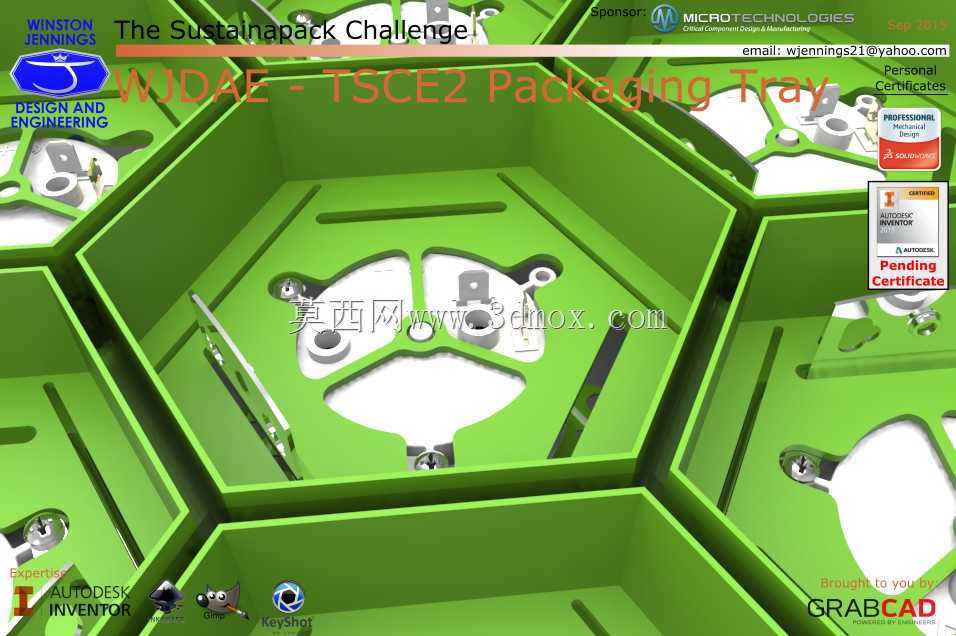

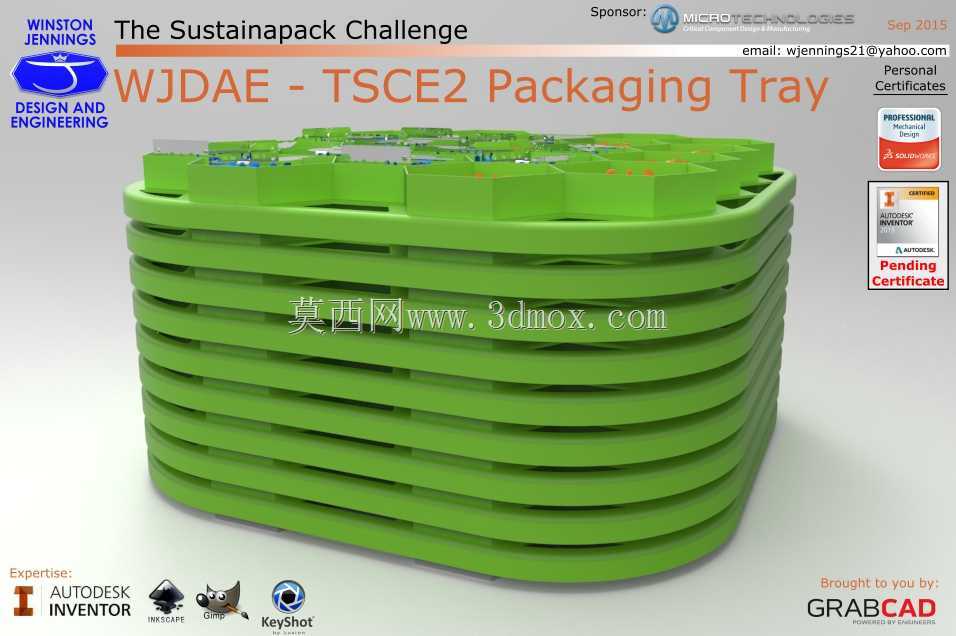

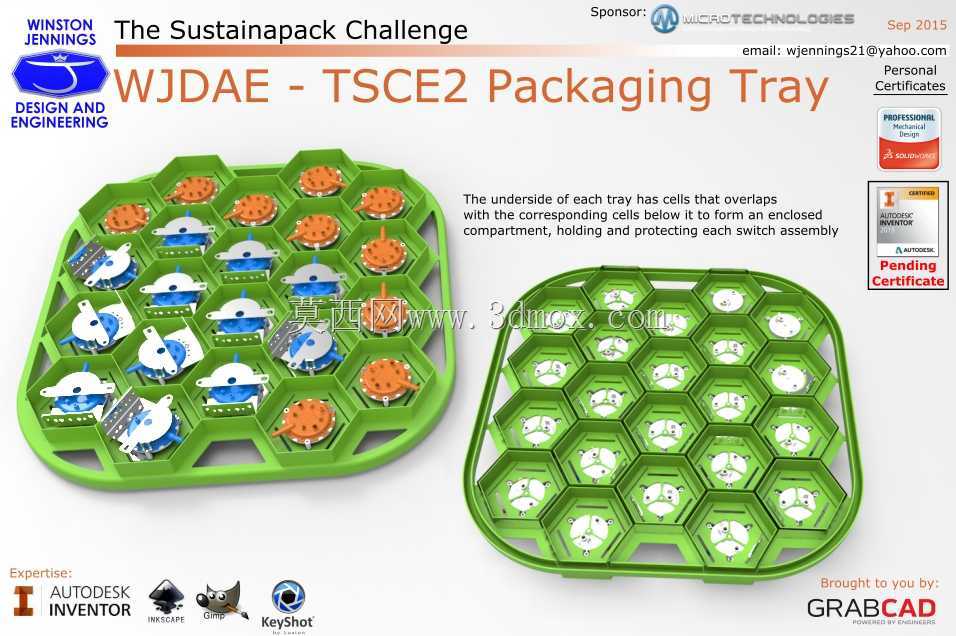

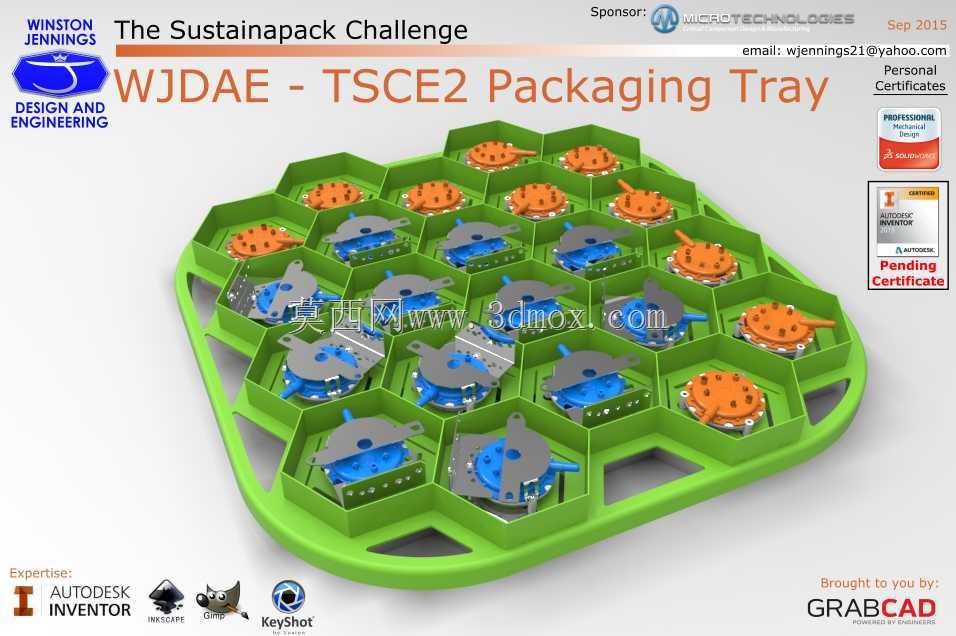

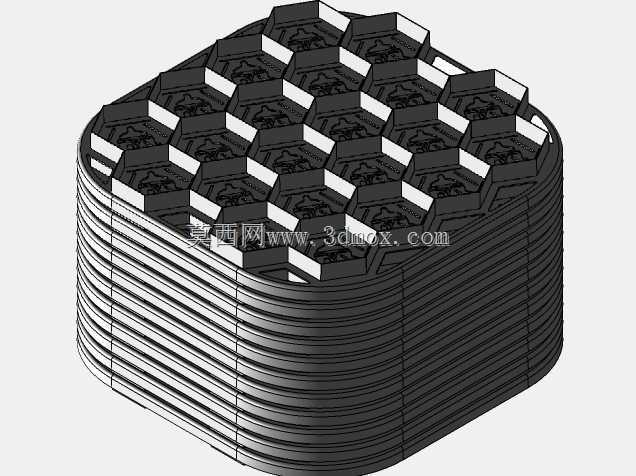

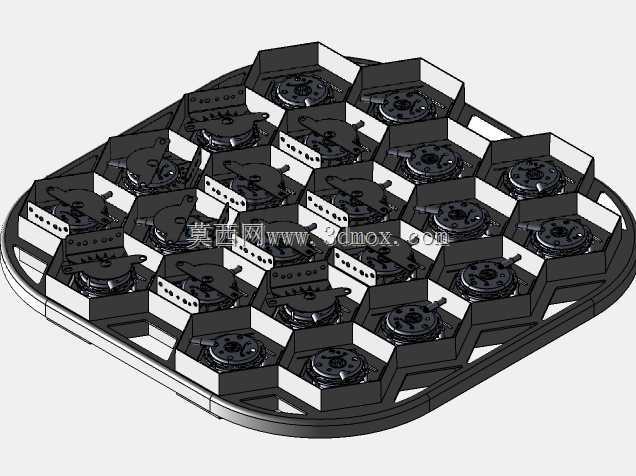

这款蜂窝结构包装托盘，主要面向小型精密开关类电子元器件的周转、仓储与运输场景，解决零散小尺寸元件在流转过程中磕碰、混料、取放效率低的实际问题。从结构设计逻辑来看，整体采用正六边形蜂窝排布的型腔布局，单托盘可容纳22件待包装元件，型腔做了适配开关外形的仿形限位设计，无需额外泡棉衬垫即可固定元件位置，避免运输途中元件相互剐蹭损伤。托盘边缘设置了一体化成型的握持把手，方便人工搬运时抓持发力，把手处做了圆角过渡处理，避免长时间搬运时硌伤操作人员手掌。托盘侧壁设置了连续的缓冲凸棱，也就是防撞 bumper 结构，当多个托盘堆叠或者受外部侧向冲击时，凸棱会先吸收碰撞能量，避免冲击力直接传递到型腔内部的元件上，有效降低元件引脚、拨杆等脆弱结构的变形损坏概率。托盘底部对应每个型腔的位置都开设了镂空取料孔，一方面可以减少托盘整体的材料用量，降低单件制造成本，另一方面操作人员可以从底部将元件向上顶出，相比从型腔上方抠取元件的操作，取料效率提升明显，也能避免取料时手指触碰元件精密接触面造成污染或损伤。设计时考虑了堆叠适配性，每个装满元件的托盘可以搭配一个同结构的空白托盘作为上盖，堆叠组合后上下托盘的型腔完全对位，既可以防止上层托盘压到下层元件，也能避免运输过程中灰尘、碎屑落入型腔污染元件；按照常规周转箱的内部尺寸适配，单周转箱内可放置10组带盖托盘，总计容纳220件元件，若采用9件装托盘搭配1件空白盖的组合，单箱可容纳198件元件，适配不同批量的发货需求。托盘整体采用可回收塑料材质一体注塑成型，结构无多余可拆卸零部件，使用周期结束后可直接破碎回收再利用，符合制造业周转器具减量化、可循环的设计要求。型腔内部预留了元件安装支架的避让空间，不管是带安装支架的开关元件还是无支架的裸件，都可以直接放入型腔固定，无需针对不同状态的元件更换不同规格的托盘，提升了托盘的通用适配性，减少了企业需要储备的包装器具品类，降低仓储管理成本。
