SO-239天线支架配套螺纹密封安装盖

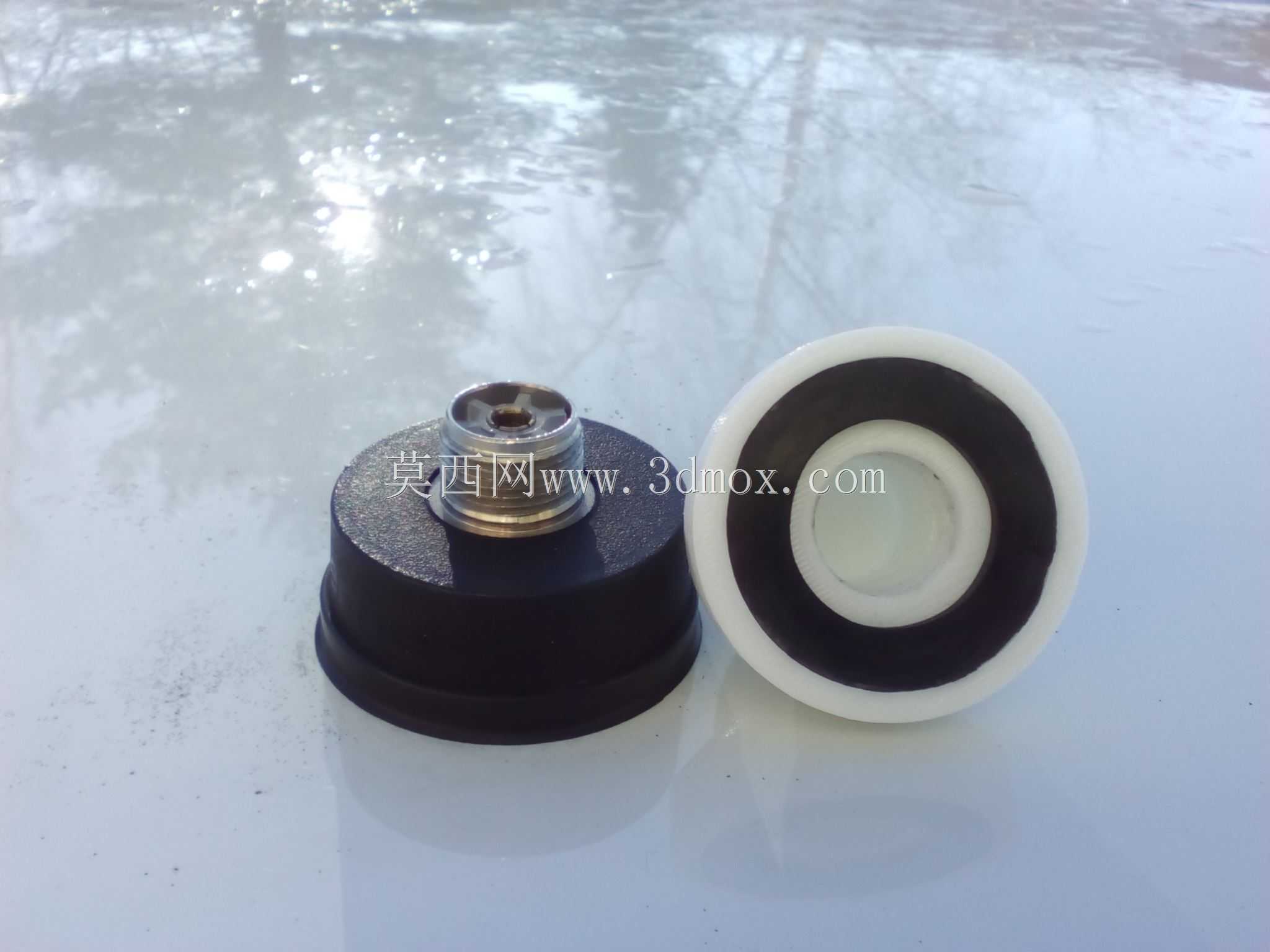

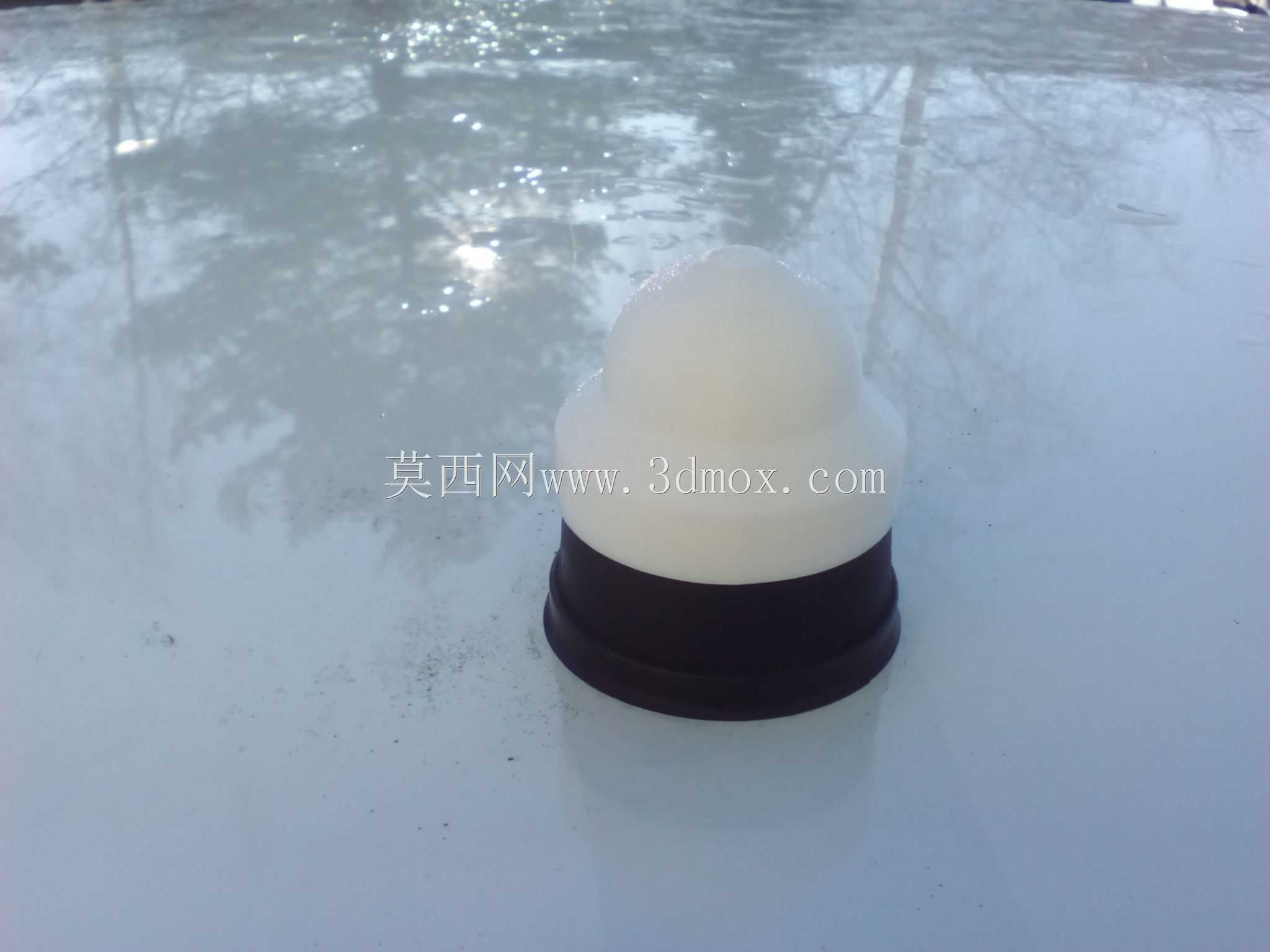

在业余无线电通讯、车载收音设备、户外短波天线架设场景中，SO-239型同轴接口是应用极广的UHF频段连接基座，这类基座长期暴露在户外或车载外部环境时，接口螺纹易积灰进水、出现氧化锈蚀，进而导致信号传输损耗增大、连接接触不良的问题，这款配套的螺纹安装盖正是针对该痛点设计的防护结构件。从结构设计逻辑来看，该安装盖采用分体嵌套式结构，主体黑色基座部分采用硬质耐磨材质加工，内侧加工有与SO-239插座外螺纹完全匹配的内螺纹牙型，旋合后可完全覆盖基座外露的金属螺纹部分，避免外力磕碰损伤螺纹牙型；内侧嵌套的白色密封环采用弹性耐候材质，当盖体旋紧到位时，密封环会紧密压合在SO-239插座的端面，形成径向与端面双重密封，阻隔雨水、灰尘、盐雾进入接口内部，即使在沿海高湿、多尘的野外架设环境下，也能有效保护接口的导电接触面。设计过程中充分考虑了实际安装的容错空间，盖体的外圆柱面做了细微的滚花防滑处理，无需借助工具即可徒手完成旋紧与拆卸操作，即使戴着手套作业也能获得足够的操作摩擦力；盖体的整体外径控制在与常规SO-239安装法兰外径齐平的尺寸，不会额外突出安装面，避免在设备收纳、移动过程中发生磕碰剐蹭导致盖体脱落。针对3D打印制作的场景，设计时特意将盖体的壁厚控制在均匀的2mm区间，避免打印过程中出现壁厚不均导致的翘曲变形，采用边缘倒置的打印方位即可获得最优的螺纹成型精度，无需额外添加支撑结构就能保证内螺纹的牙型完整；如果打印后出现螺纹配合偏紧的情况，只需对配套的SO-239插座金属螺纹部分做轻微均匀加热，再反复旋合几次盖体，即可让盖体内螺纹形成与插座完全匹配的贴合面，无需额外攻丝处理就能获得顺畅的旋合手感与合适的预紧力。在实际装车使用时，该安装盖可在天线拆卸后快速旋装在基座上，日常通勤、洗车过程中都能有效保护接口，避免高压水枪直冲导致的接口进水问题；在户外固定台站架设场景中，长期不使用的外接天线接口装上该盖体后，可大幅降低接口的氧化速度，延长通讯接口的使用寿命，减少日常维护的工作量。
