模块化球形多旋翼医疗运输无人机结构

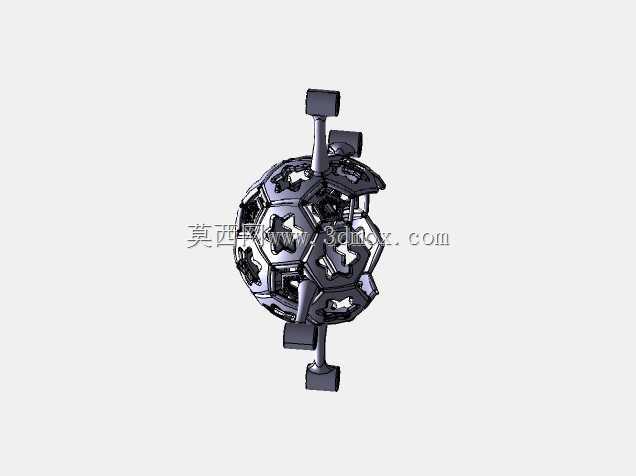

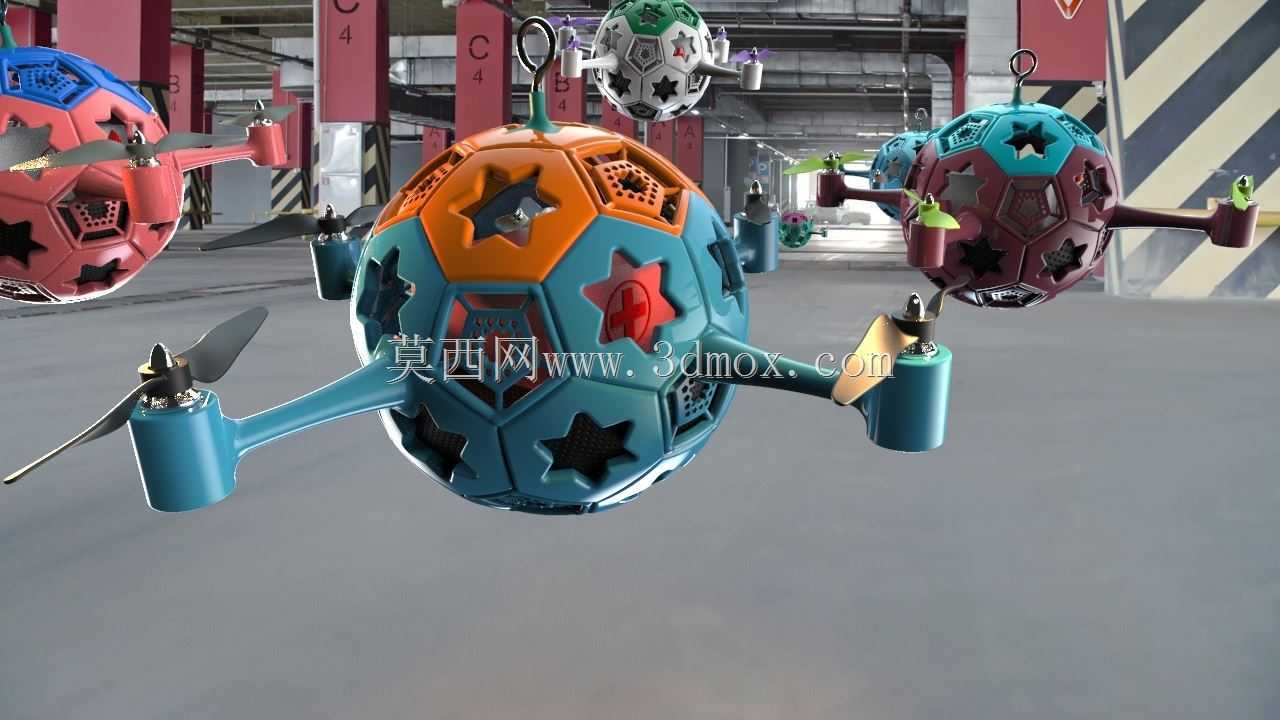

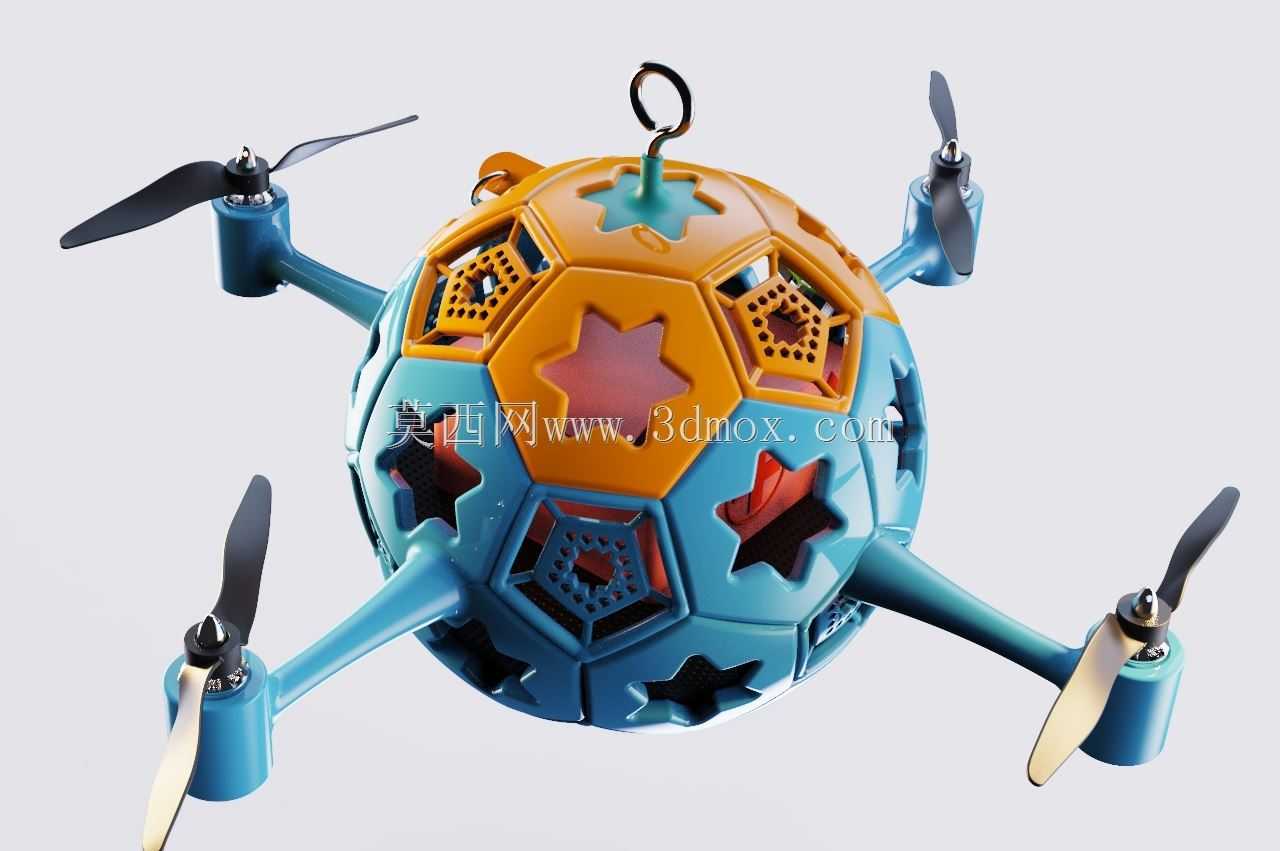

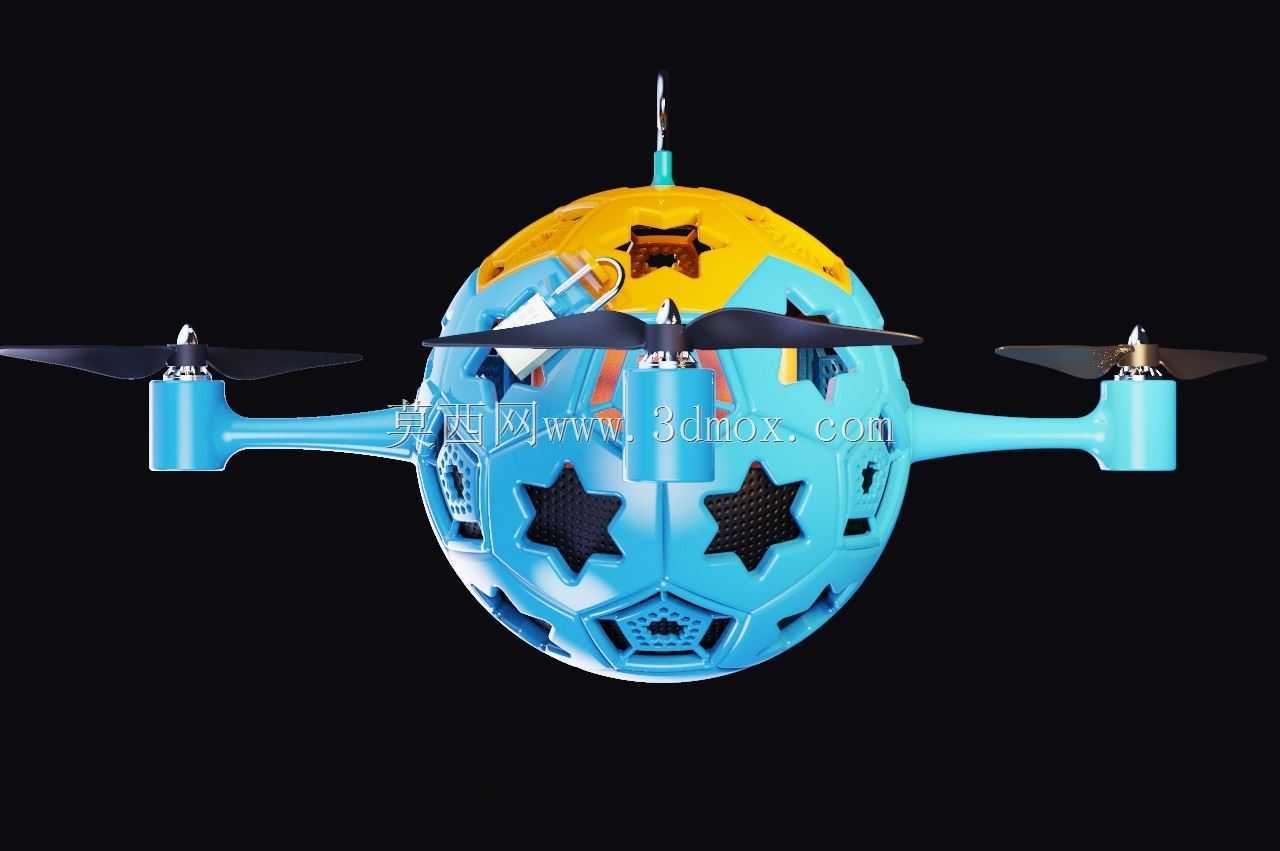

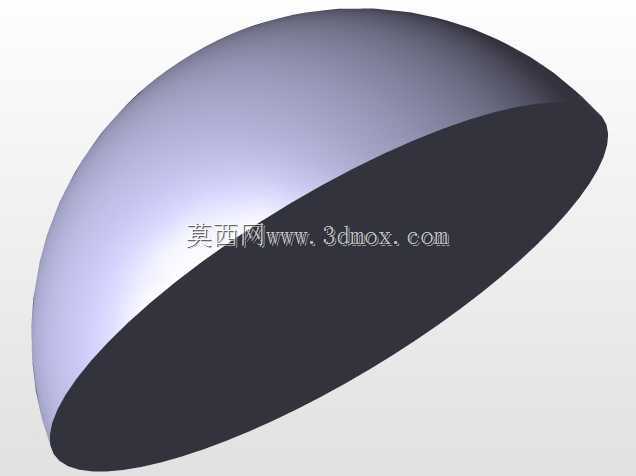

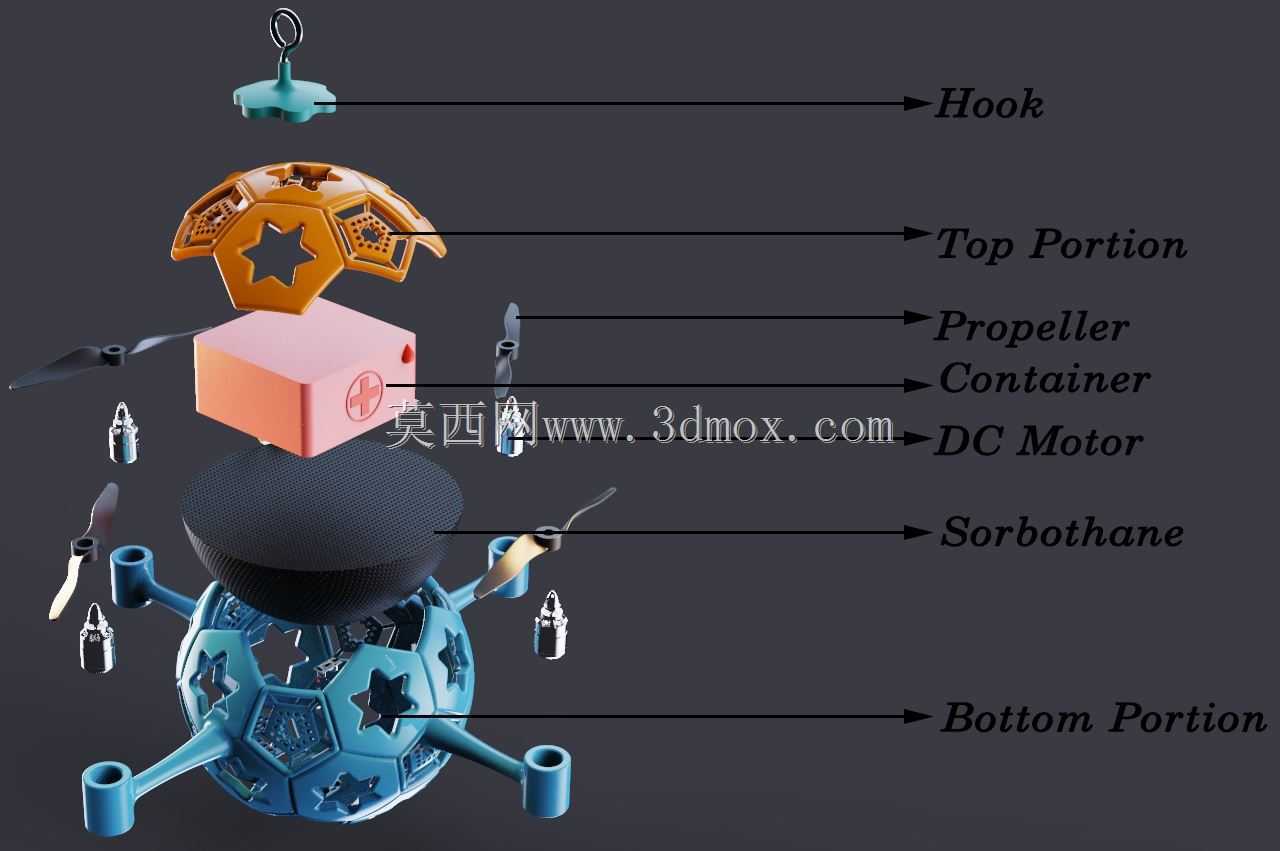

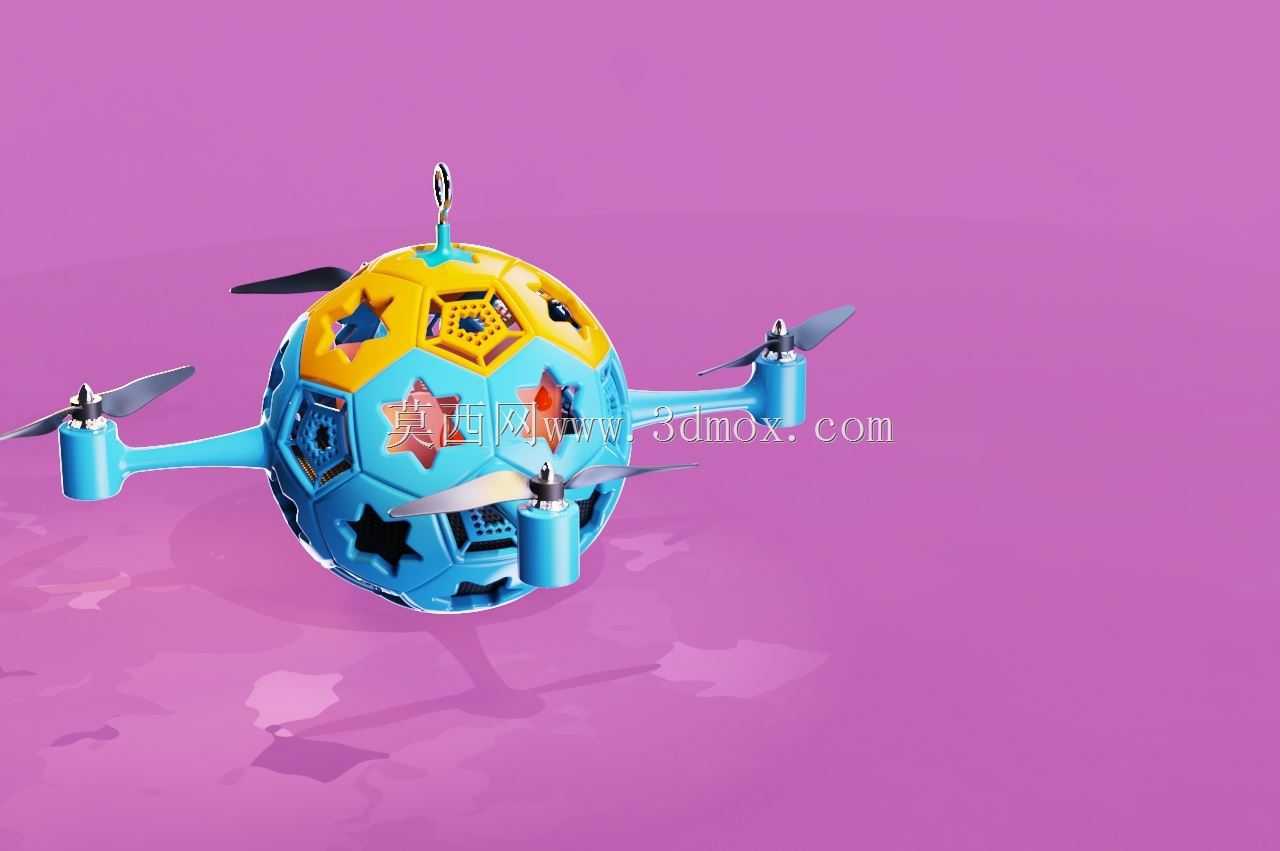

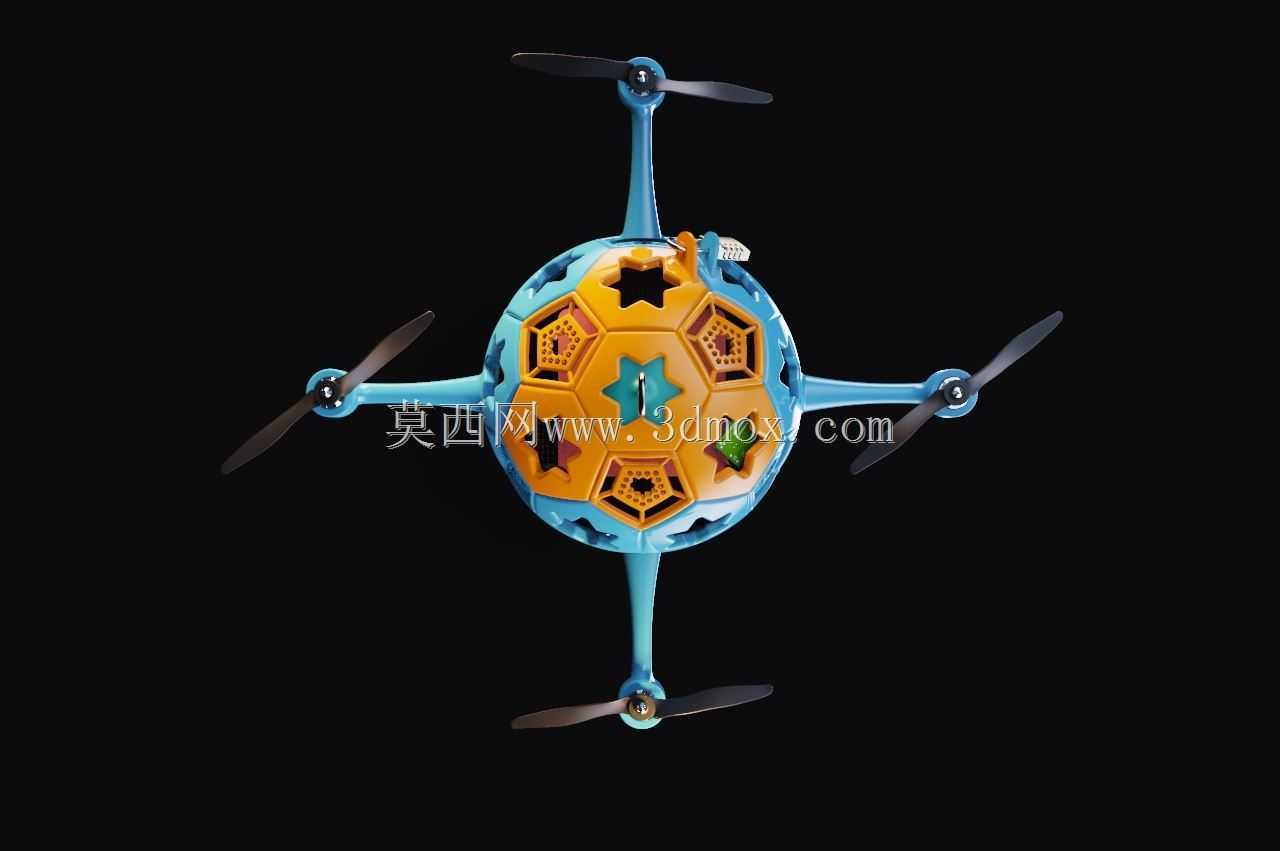

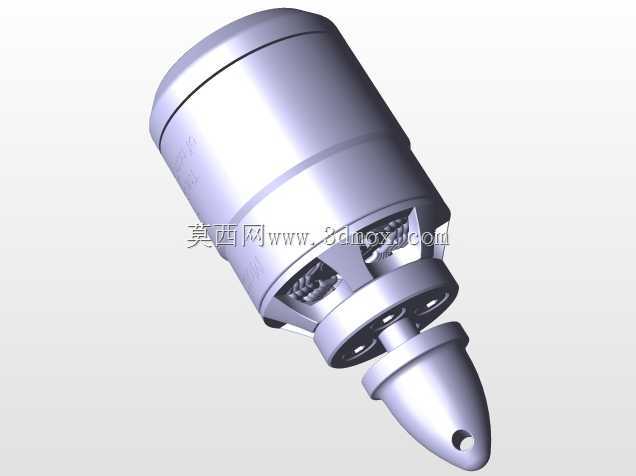

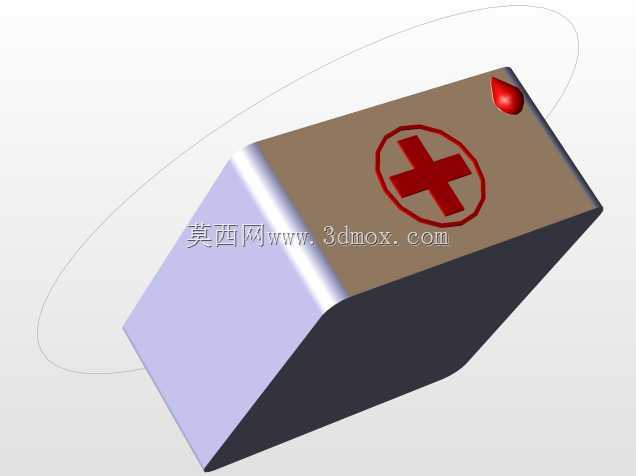

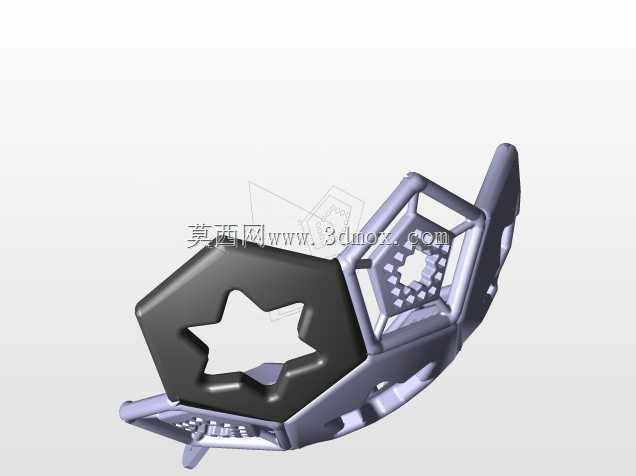

这款球形多旋翼运输设备的核心设计目标，是解决精密易损医疗物资在复杂场景下的短途点对点运输需求，适配楼宇间、厂区内部、应急现场等缺乏规整起降场地的作业环境，区别于常规多旋翼无人机的开放式机架布局，整机采用类足球的拼接式多面体球形外壳作为核心承载结构，所有功能模块均依托球面的拼接单元做集成安装。从结构布局来看，球形外壳的每一块多边形拼接面都预留了标准安装接口，机臂组件直接从对应拼接面的预留位向外延伸，旋翼动力单元固定在机臂末端，这种布局让整机的重心完全落在球心位置，飞行过程中的姿态调整容错率更高，即便发生低空碰撞、意外坠落，球形外壳也能先于内部载荷、动力组件接触接触面，通过壳体的形变吸收冲击能量，避免内部运输的精密物资、核心电子元件直接受冲击损坏。外壳表面开设的星形镂空结构并非装饰设计，一方面是为了降低整机自重，减少飞行过程中的风阻，另一方面也为内部搭载的电子元器件提供散热通路，同时预留了传感器的探测窗口，可直接在对应镂空位安装超声波测距模块，实现低空飞行时的障碍物规避、定高起降功能，无需额外在壳体外部加装突出的传感器支架，进一步降低飞行过程中的碰撞剐蹭风险。动力配置上采用双叶螺旋桨搭配无刷电机的组合，机臂长度经过推力匹配核算，确保单电机故障时剩余动力仍能维持整机平稳迫降，螺旋桨的旋转平面完全处于球形外壳的最大外径范围内，日常收纳、转运过程中无需拆卸螺旋桨，也不会出现桨叶剐蹭周边物体的情况，配合球面预留的挂接结构，多台设备可通过顶部挂环串联吊挂，也可直接堆叠放置在配套运输架上，大幅提升批量转运时的空间利用率。内部的载荷舱采用独立隔舱设计，与外部动力层、电子层做物理分隔，可根据运输物资的尺寸更换不同厚度的缓冲内衬，适配试剂、小型医疗器具、急救药品等不同品类物资的运输需求，隔舱与外壳之间预留了走线槽位，供电线路、信号线路全部内嵌在壳体拼接缝内，避免线路外露造成的信号干扰、线路磨损问题。整机的拼接单元采用通用化接口设计，单个机臂、单块壳体面板损坏时可直接快速替换，无需整体报废，大幅降低运维成本，球面的拼接结构也为后续功能拓展预留了空间，可根据作业需求更换搭载不同功能模块的面板，比如加装照明模块、喊话模块适配应急搜救场景，加装保温隔层适配冷链试剂运输场景。
