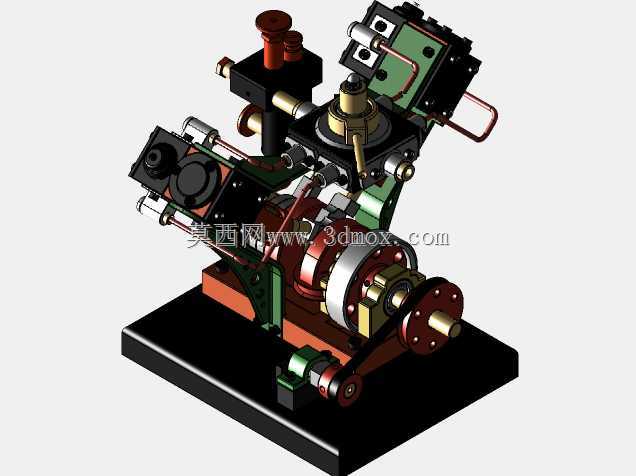

升级款V型双缸动力机构装配结构

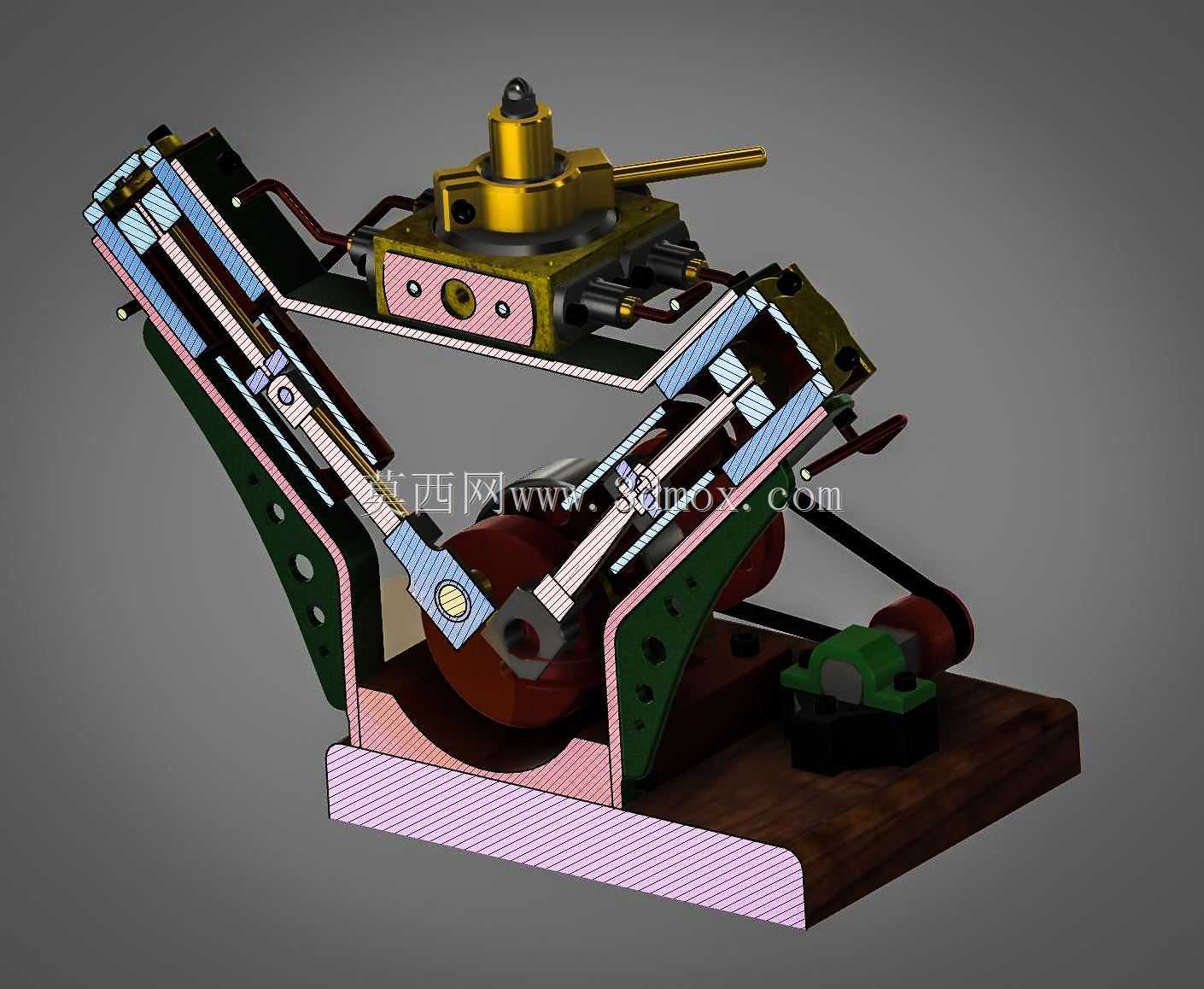

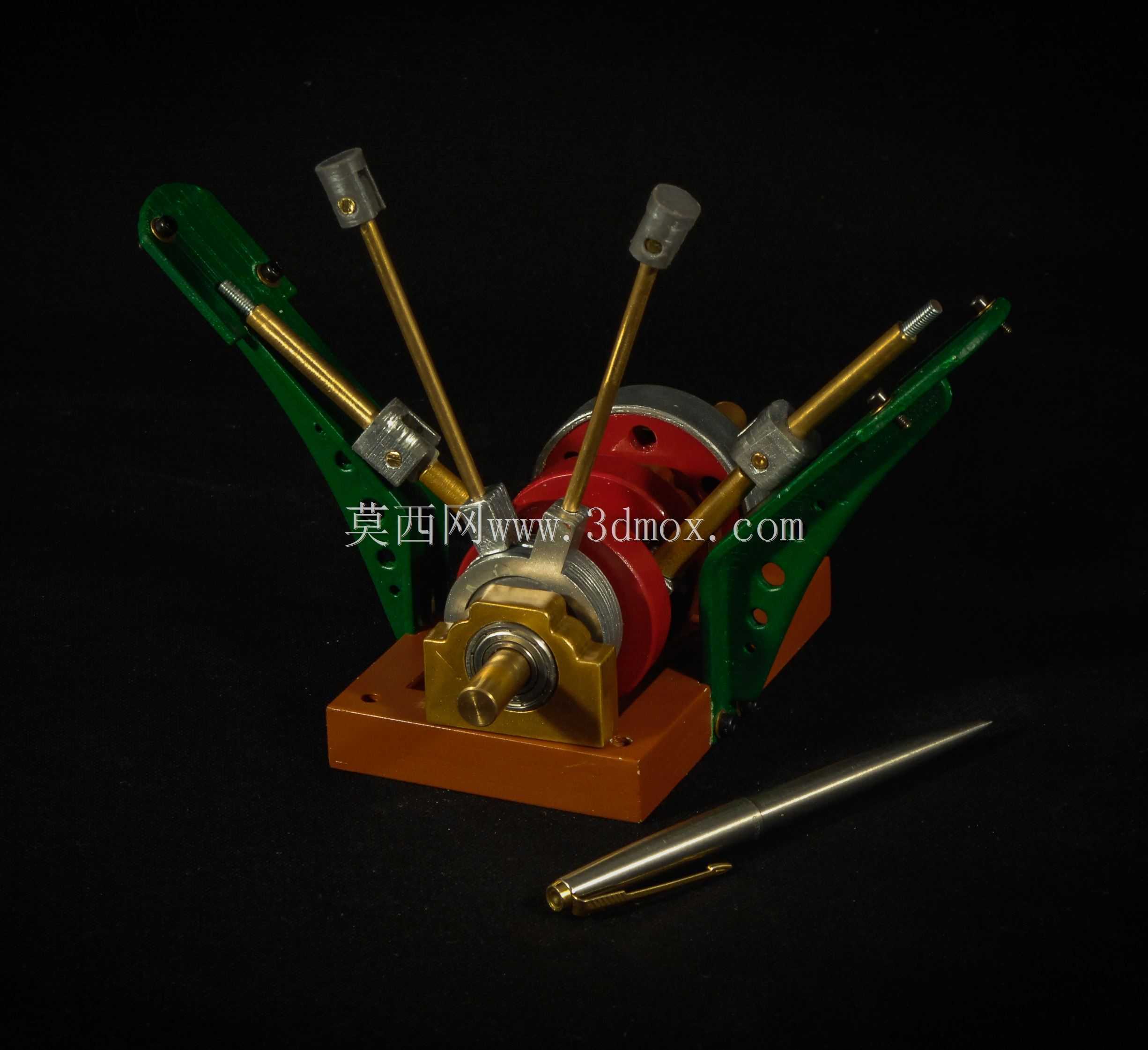

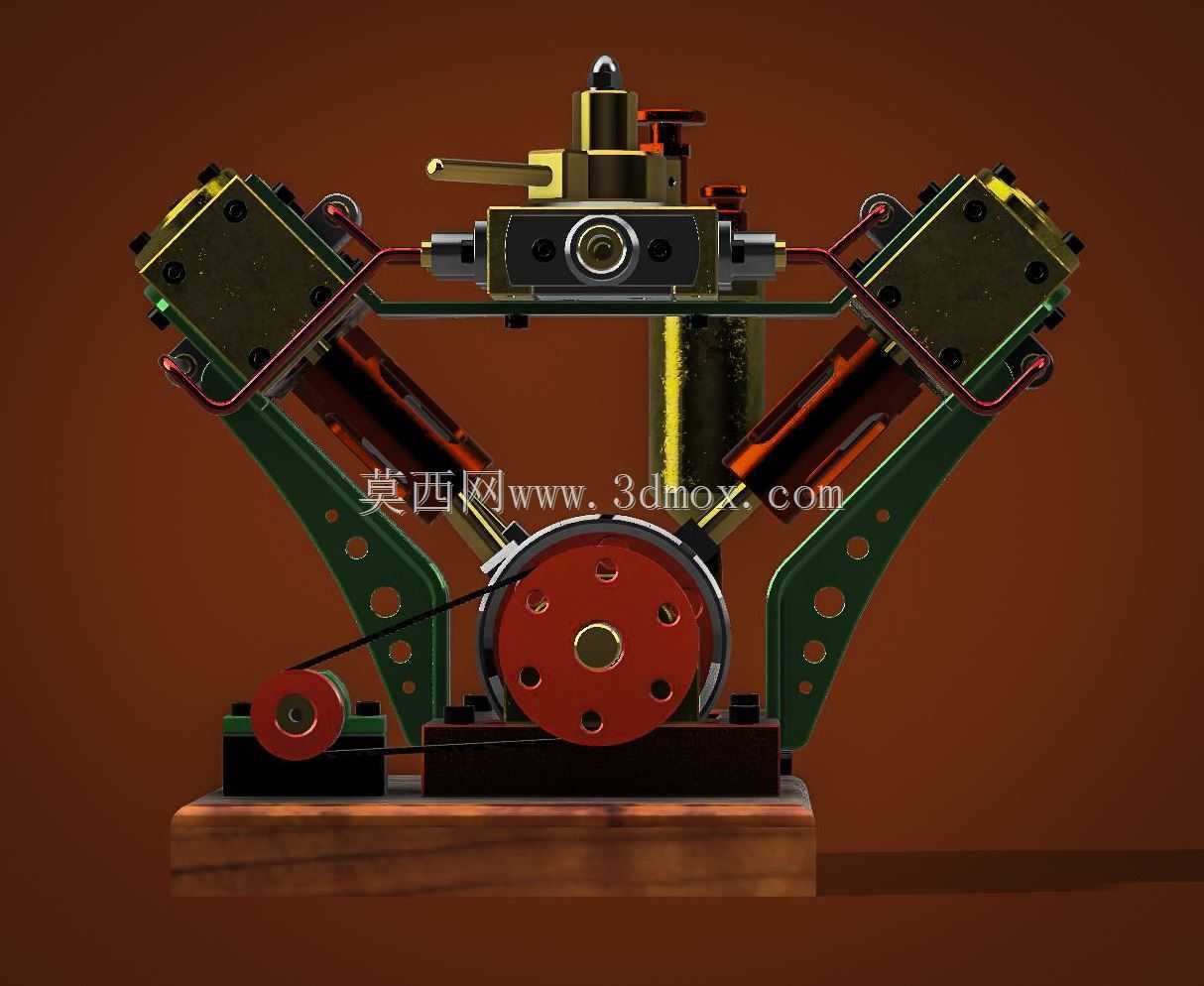

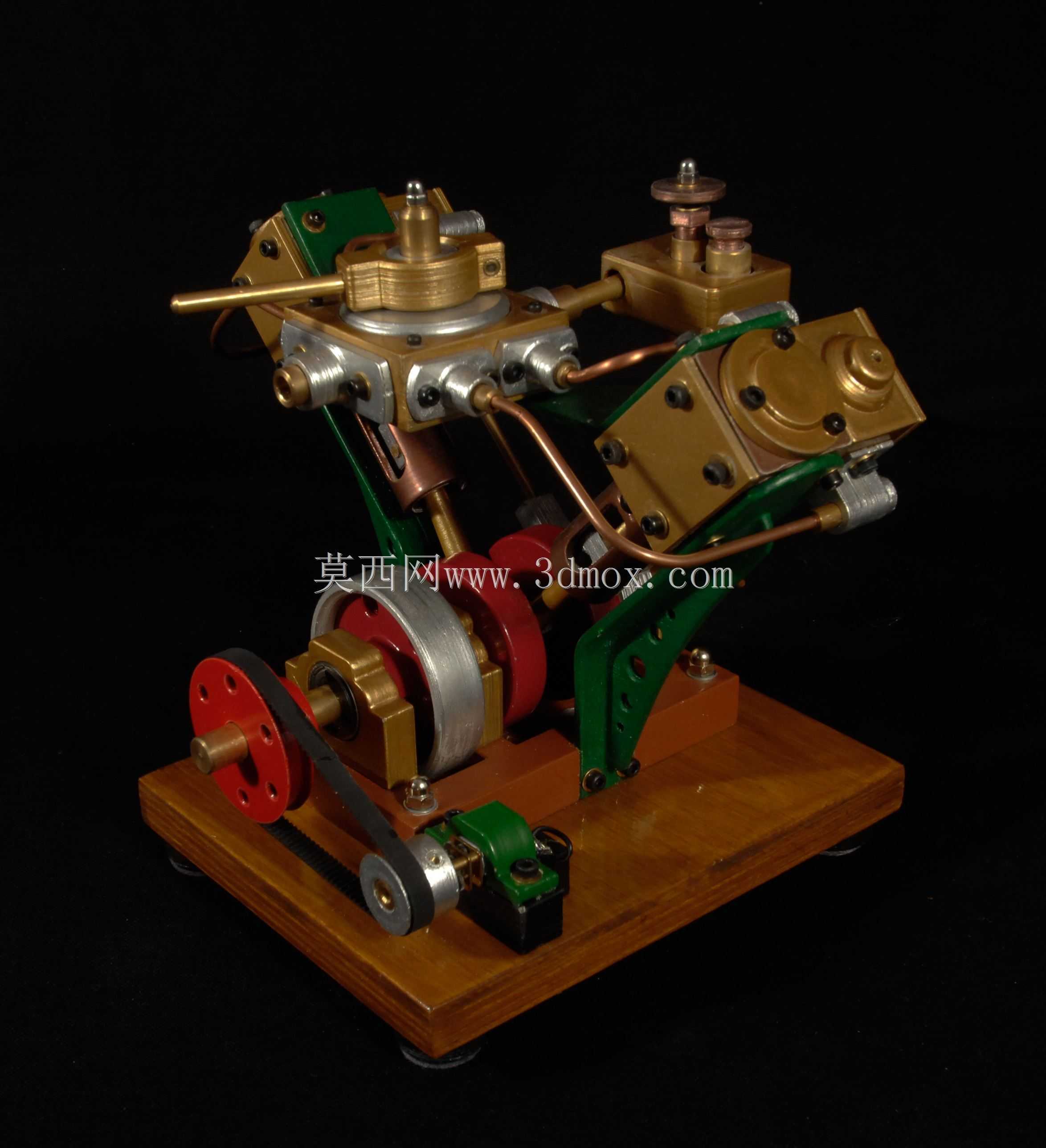

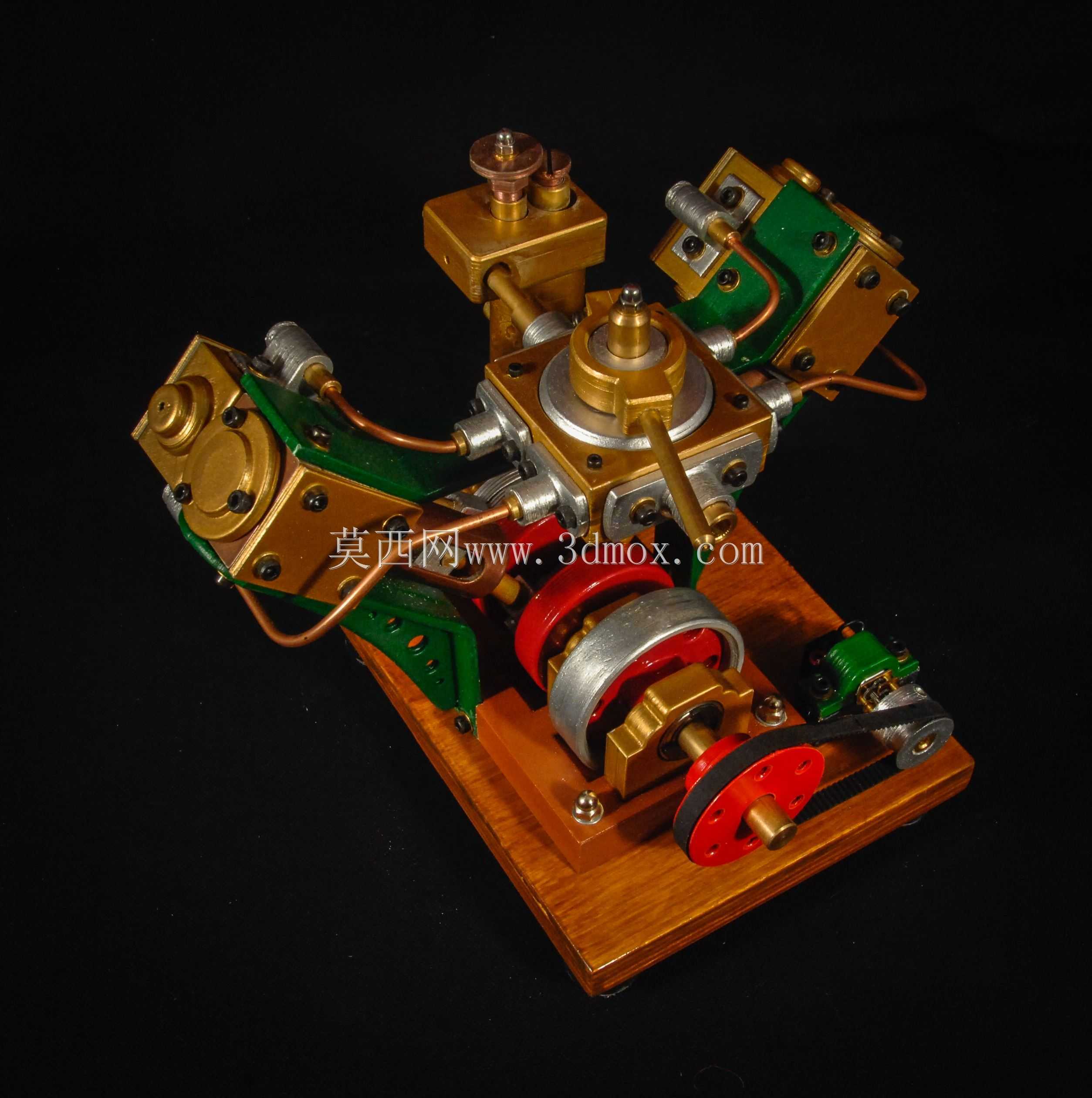

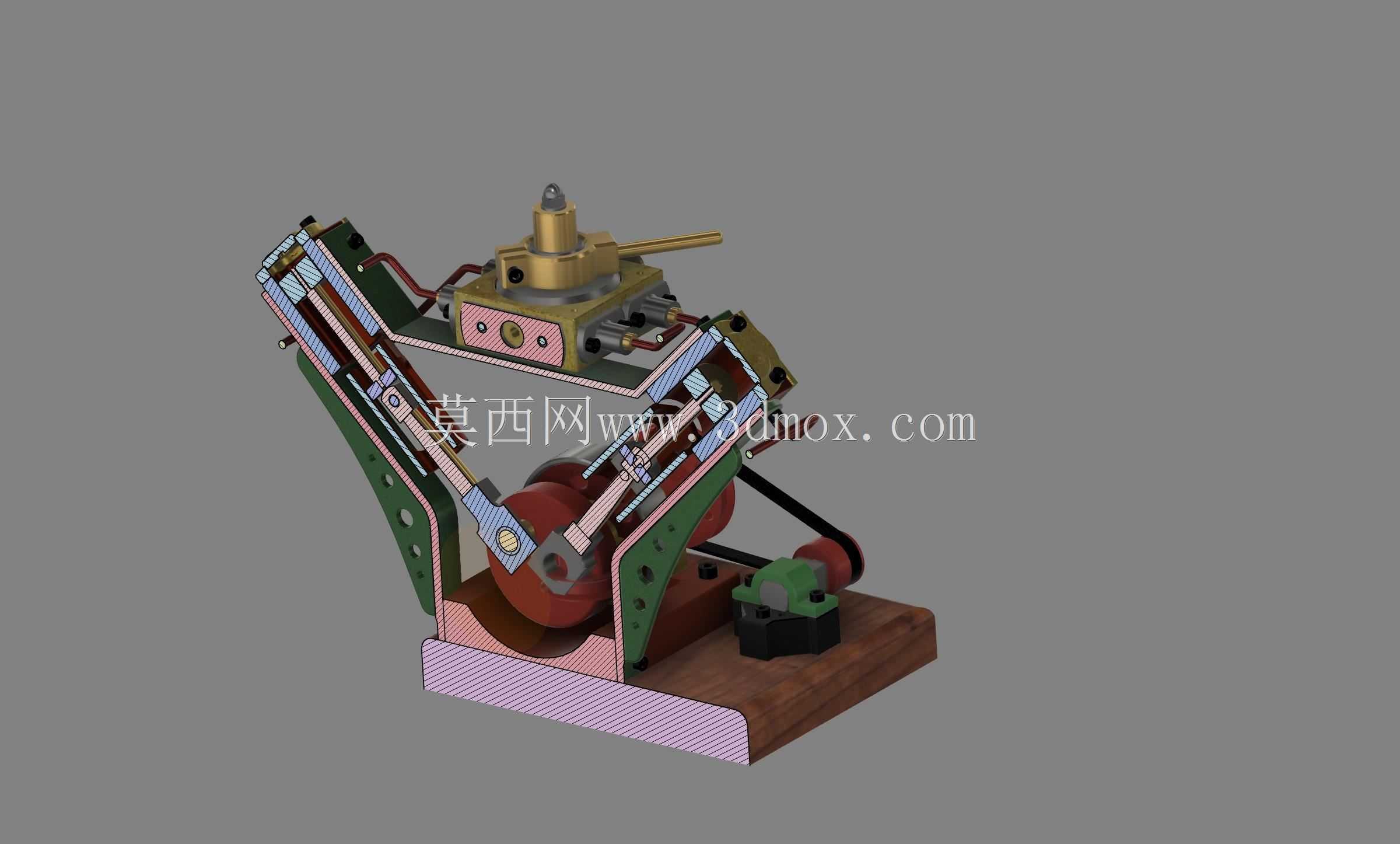

这套V型双缸动力结构，在小型内燃动力装置、教学演示教具、桌面级动力模型开发场景中应用广泛，可直接作为双缸动力原理验证的结构载体，也能适配小型燃油动力设备的核心动力单元开发参考。从实际功能来看，该结构通过两组呈V型排布的缸体组件，配合共用的曲轴输出端，将活塞的往复直线运动转化为曲轴的旋转扭矩输出，相比单缸结构，V型布局能有效抵消部分往复惯性力，降低运行过程中的振动幅度，提升动力输出的平顺性。设计过程中，首先确定了两组缸体的夹角参数，这个角度直接影响整机的宽度尺寸、振动平衡效果以及进气排气组件的布置空间，夹角过小会导致两侧缸体的进排气结构布置干涉，夹角过大则会增加整机横向安装尺寸，抬升动力单元的整体重心，不利于配套设备的紧凑化布局。整套结构的安装基准为底部的一体式安装基座，基座上预留了对应曲轴轴承座的定位止口，以及与外部设备连接的安装孔位，安装时需要先保证曲轴与基座轴承孔的同轴度，再依次装配两侧的连杆、活塞、缸套组件，最后完成两侧摇臂配气结构的安装调试。从外形边界来看，整机横向尺寸由V型缸体的外摆角度决定，纵向尺寸沿曲轴轴线方向延伸，高度方向从基座底面到摇臂组件顶端预留了足够的气门运动行程空间，不会出现运动干涉。结构中连杆采用分体式大头设计，方便与曲轴曲柄销的装配连接，活塞上预留了活塞环的安装槽位，缸体外侧的支撑臂既承担了摇臂轴的固定作用，也能辅助强化缸体与基座之间的连接刚性，避免运行过程中缸体出现形变偏移。曲轴的输出端伸出基座外侧，可直接连接飞轮、传动齿轮或者负载输入轴，适配不同的动力输出需求。在三维建模过程中，所有运动部件都预留了合理的配合间隙，活塞与缸套之间的间隙、连杆大头与曲柄销之间的间隙、摇臂与摇臂轴之间的间隙都按照实际机械加工的公差要求设置，既保证运动过程中不会出现卡滞，也不会因为间隙过大导致运行过程中出现异常冲击。这套结构不仅可用于动力原理的教学演示，也能作为小型动力设备开发的结构参考，帮助设计人员快速验证V型双缸结构的布置合理性，缩短前期方案验证的周期。
