飞碟造型创意齿轮传动摆件结构设计

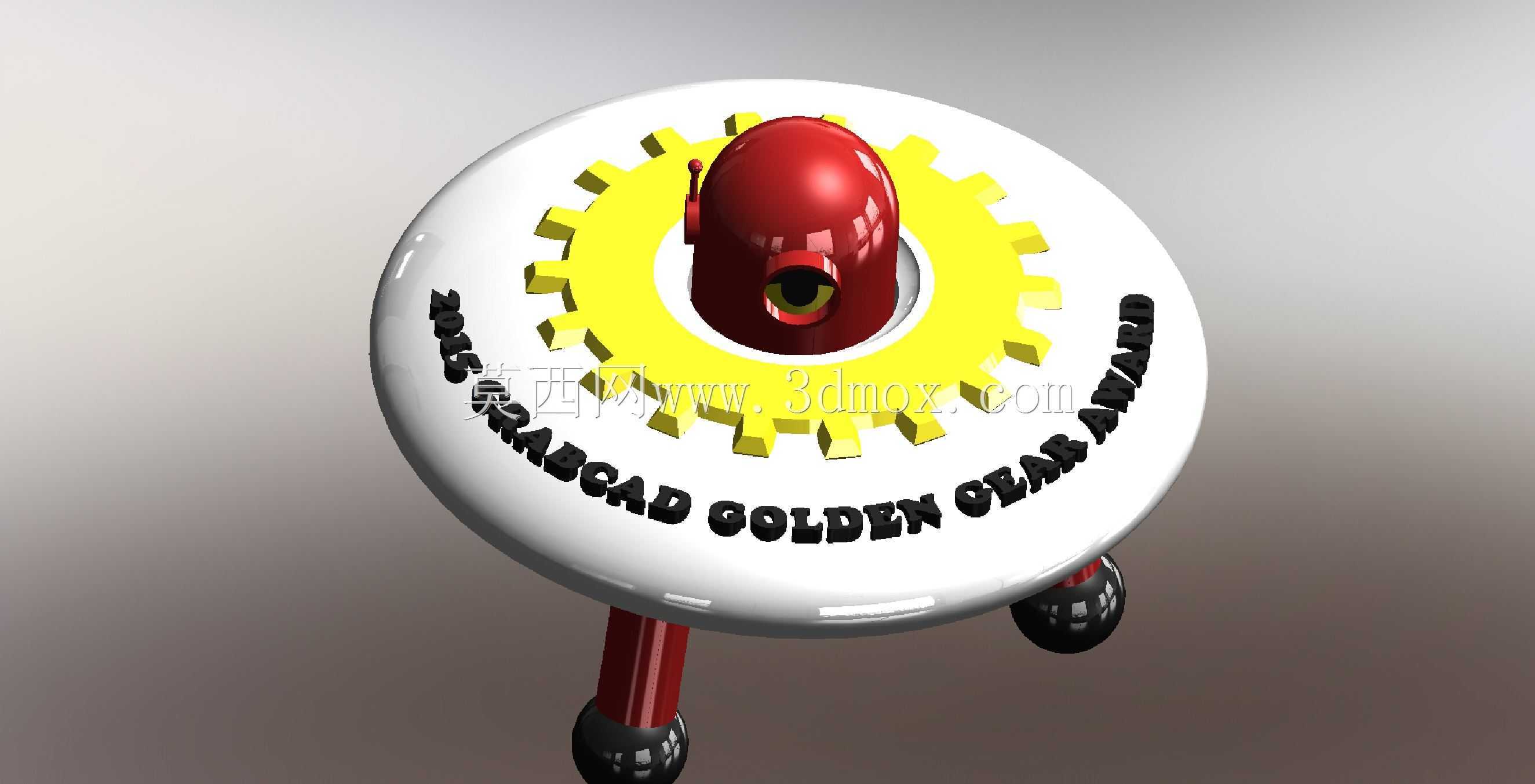

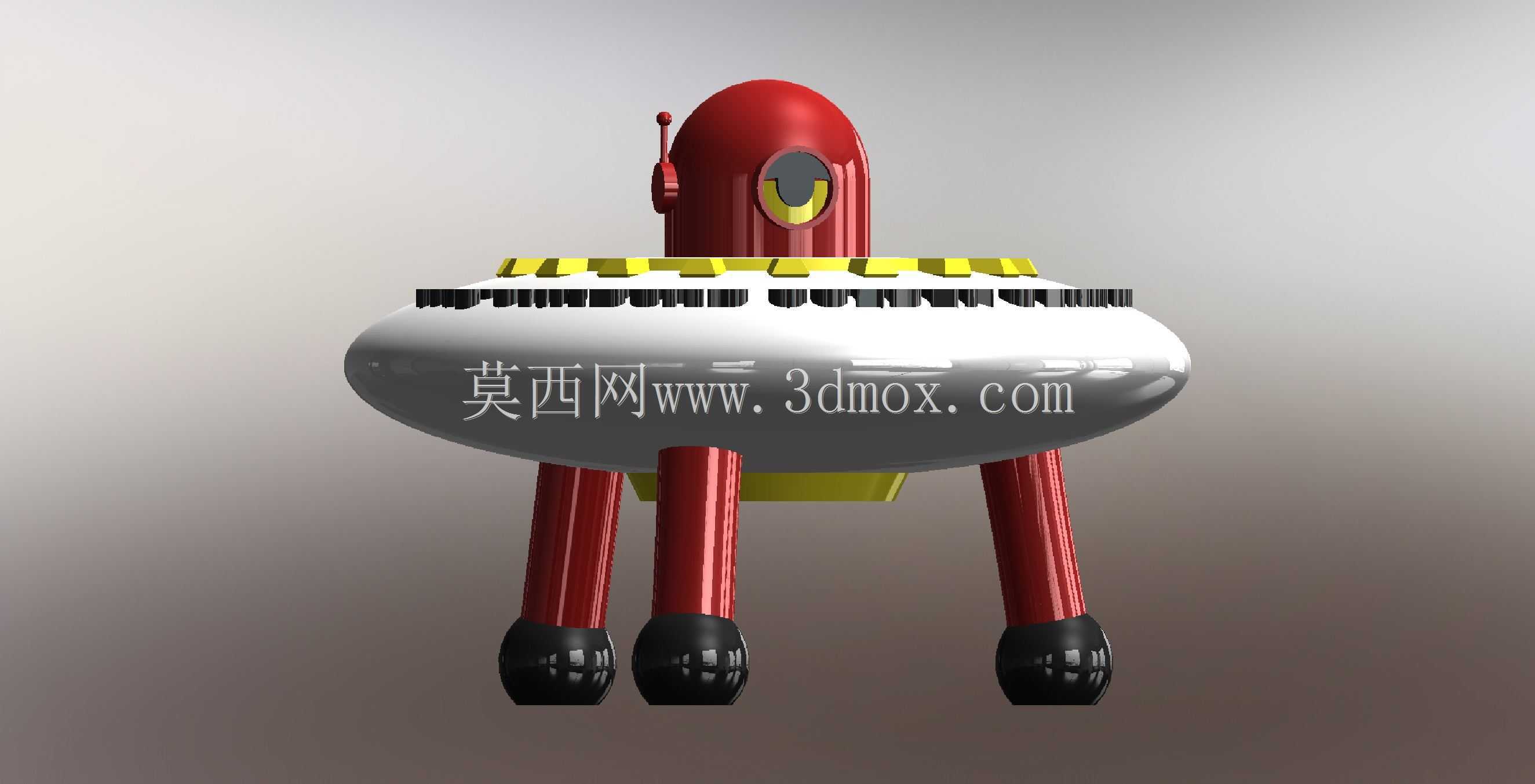

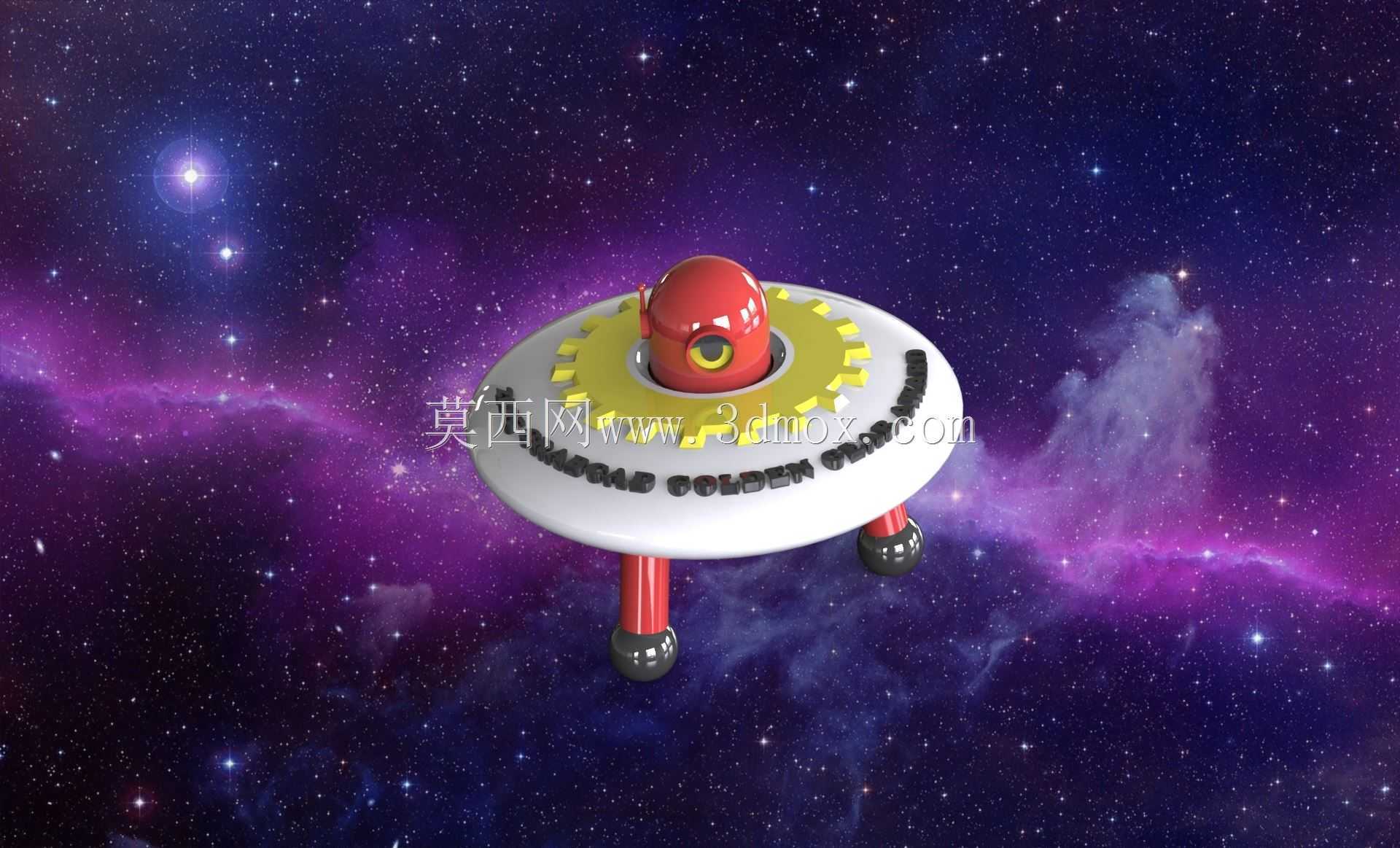

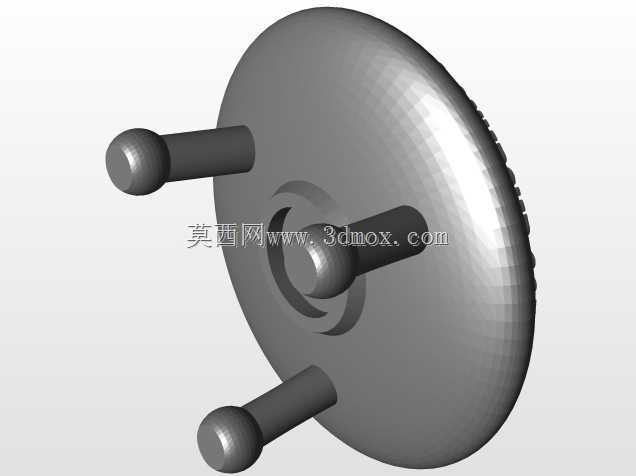

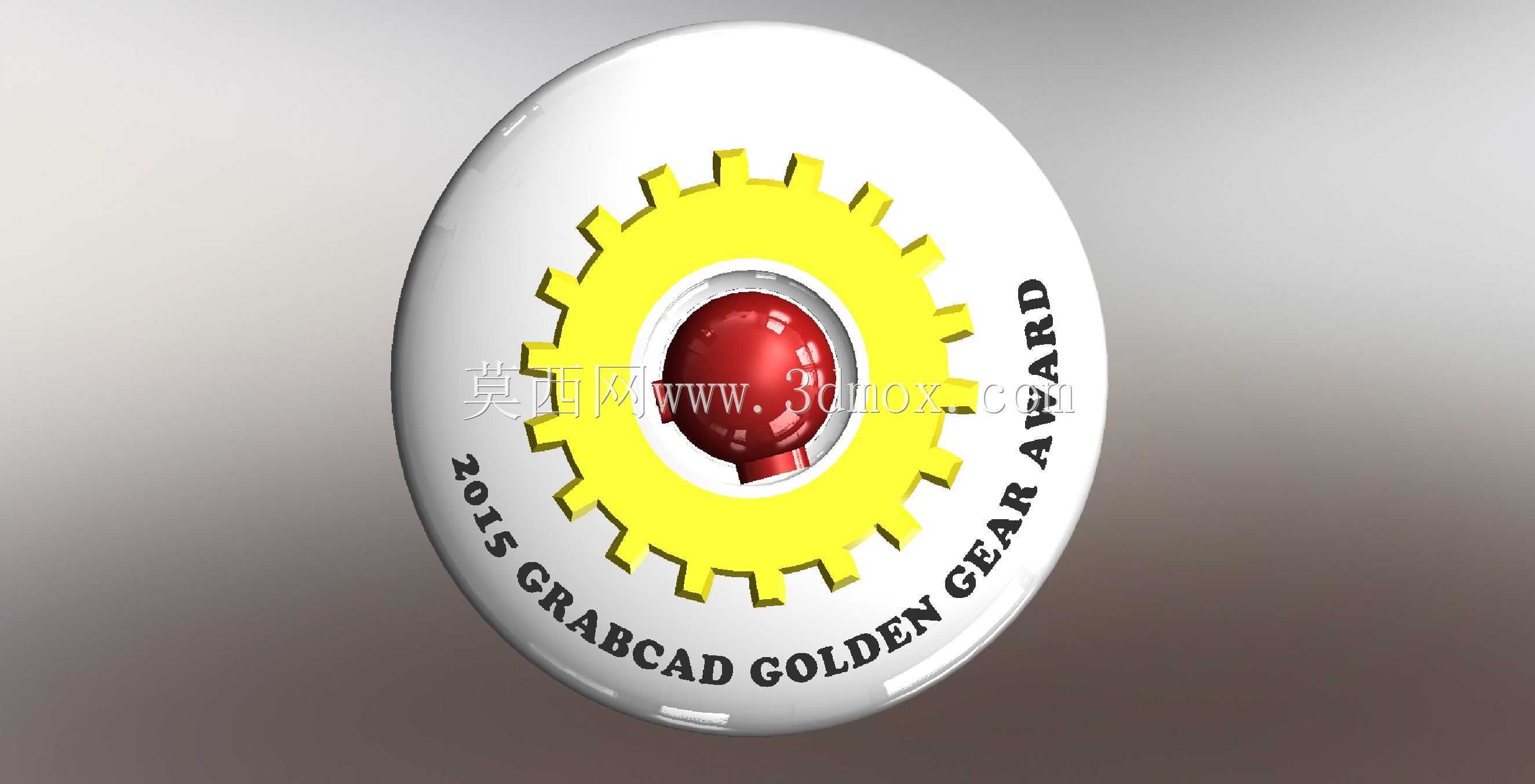

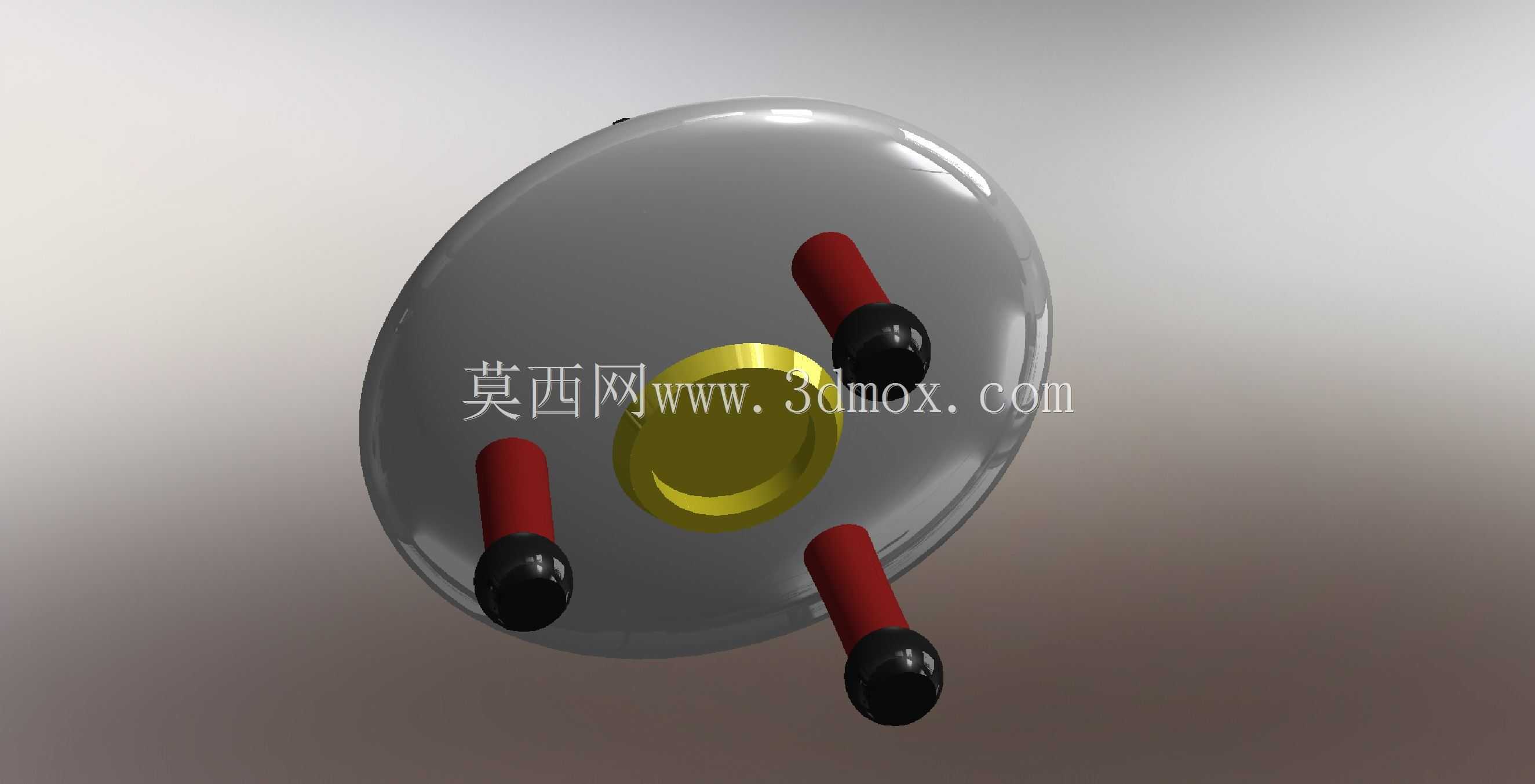

这款创意齿轮装置采用飞碟式的仿生外形设计，核心传动结构依托周向布置的渐开线齿轮实现动力传递，整体结构没有冗余的外露连接件，所有传动齿圈都内嵌在碟形主体的上表面环槽内，既保证了传动过程的防护性，也让整体外观保持流畅的一体化视觉效果。从实际应用场景来看，这类结构既可以作为机械科普的展示教具，用来直观演示外啮合齿轮的传动比关系、齿圈啮合的运动轨迹，也可以作为桌面文创类的机械摆件，通过底部三个支脚形成稳定的三点支撑结构，放置在工作台、展示架上不会出现倾覆问题。设计过程中首先确定了碟形主体的基准平面，将中心红色舱体作为整个结构的定位基准，齿圈的分度圆与中心舱体的外圆保持同轴度公差在0.02mm以内，避免齿轮啮合过程中出现卡滞、偏磨的问题。三个支脚采用等角度120°分布的设计，每个支脚底部都设置了防滑缓冲的端帽，支脚与碟形主体的连接位置做了加强筋过渡，能够承受日常拿取、摆放过程中的侧向冲击力，不会出现连接断裂的问题。齿圈的齿形采用标准渐开线齿廓设计，啮合间隙控制在0.1mm到0.15mm之间，既保证手动拨动时的顺畅度，也不会因为间隙过大出现传动空程。中心舱体上的观察位设计，可以直观看到内部输入轴与齿圈的连接结构，方便使用者理解动力从中心输入到周向齿圈输出的传动路径。整个装置的外形边界控制在常规手掌可握持的尺寸范围内，碟形主体的边缘做了R3的圆角过渡，没有尖锐的棱角，日常把玩、展示过程中不会出现划伤风险。安装层面不需要额外的固定基座，依靠三个支脚的平面接触即可稳定放置，对放置面的平面度要求不高，即使是略有起伏的桌面也能保持稳定不晃动。传动结构的所有转动副都采用自润滑的工程塑料材质，不需要额外加注润滑油，日常维护只需要定期清理齿槽内的浮尘即可，长期使用也不会出现锈蚀、传动卡顿的问题。在结构验证阶段，针对齿圈的啮合位置做了多次迭代，调整了齿顶高系数，避免齿顶与碟形主体的环槽侧壁发生摩擦，同时优化了中心舱体与齿圈的轴向定位结构，采用卡簧式的轴向限位，不需要额外的紧固件即可实现轴向固定，减少了零件数量，也降低了装配的复杂度。
