QueenBee Pro CNC数控机箱结构设计

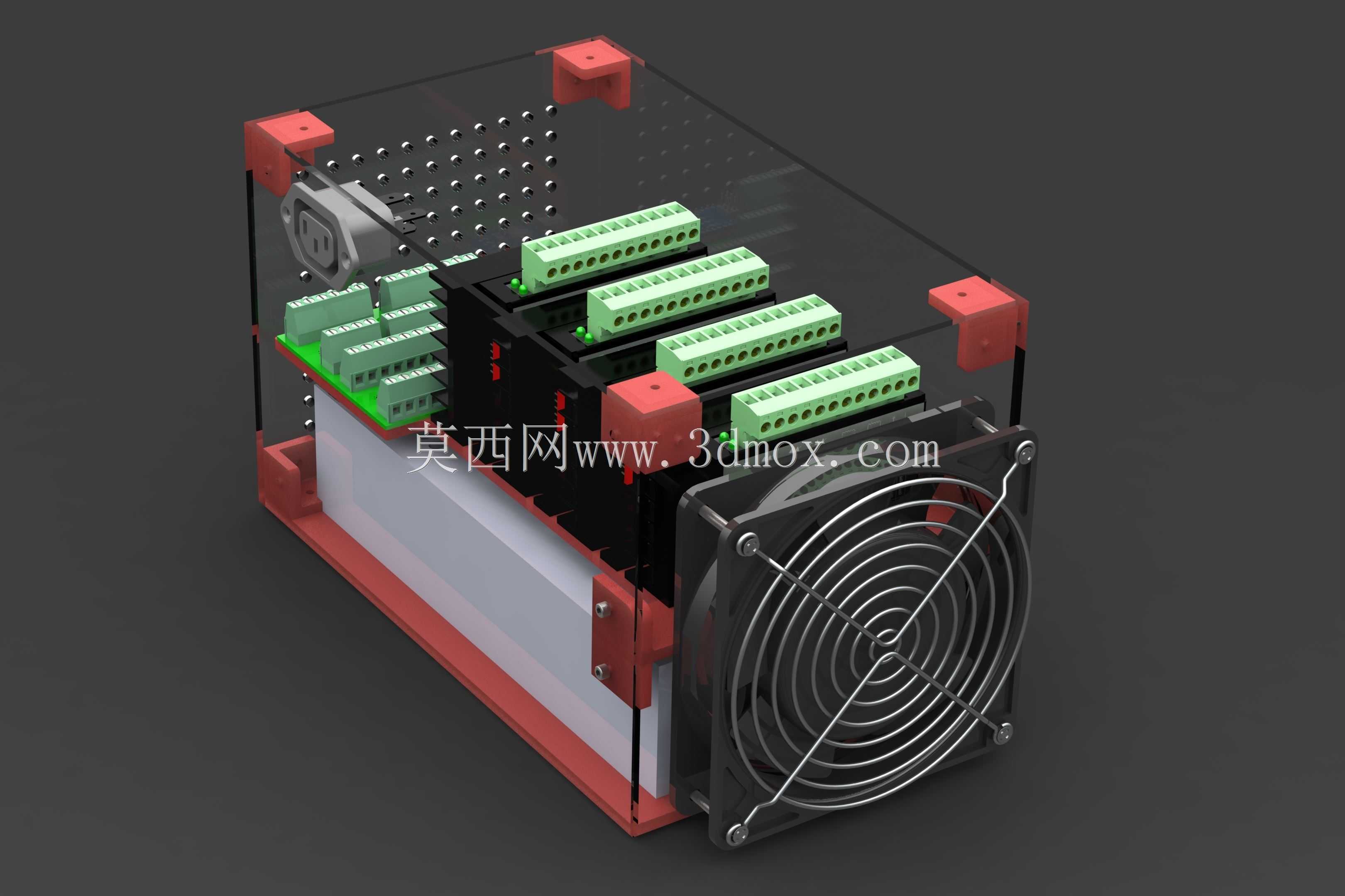

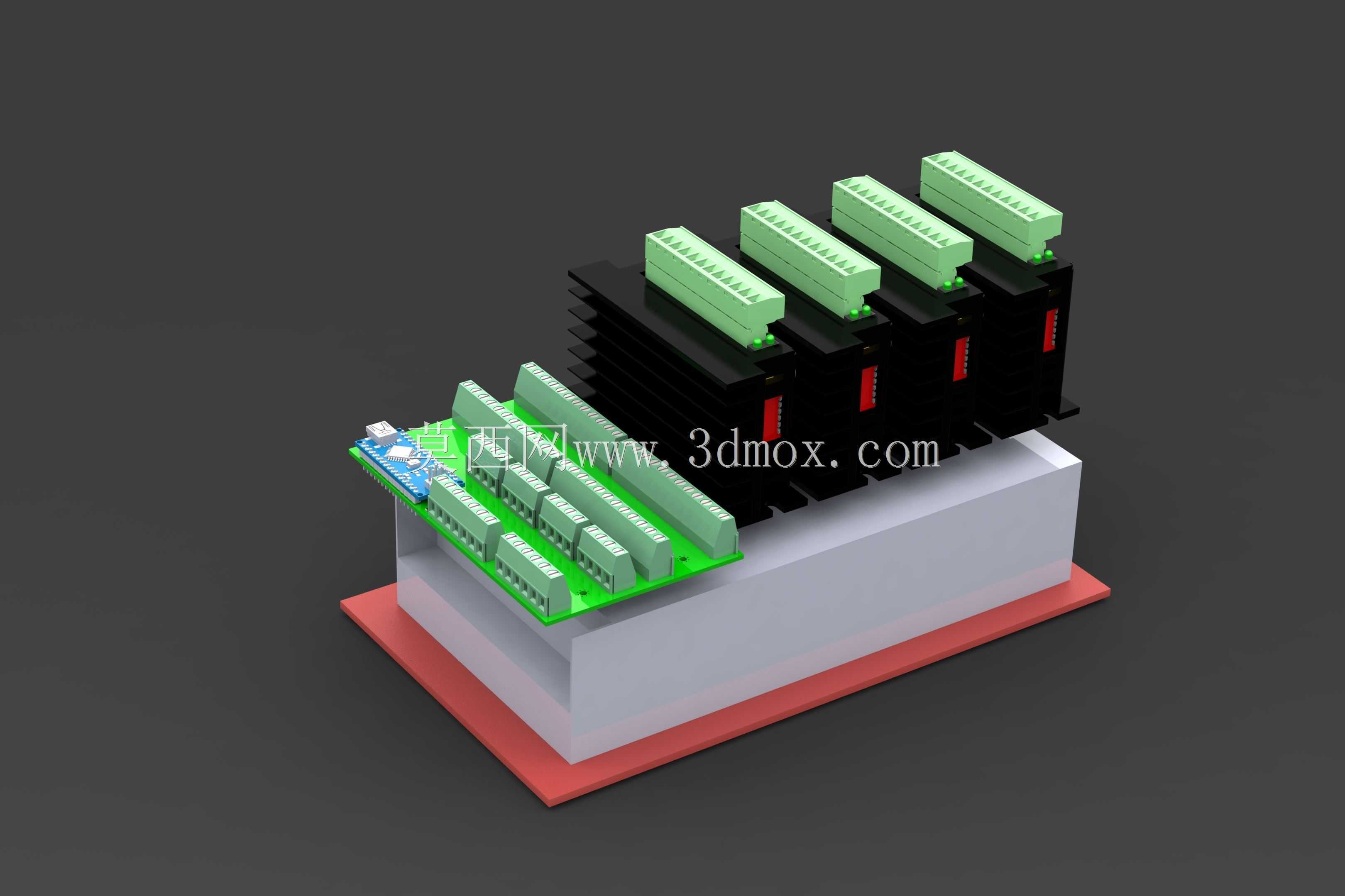

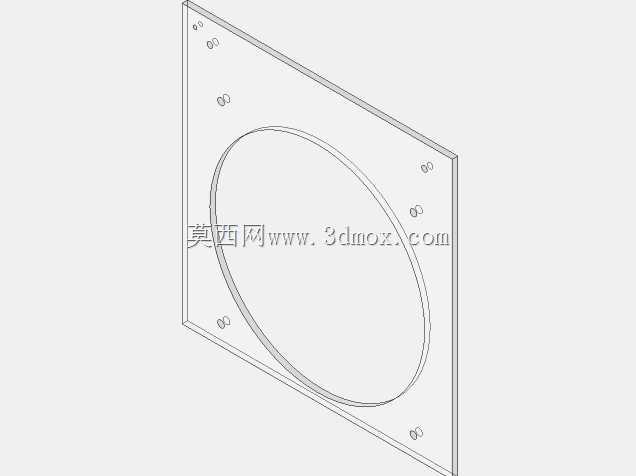

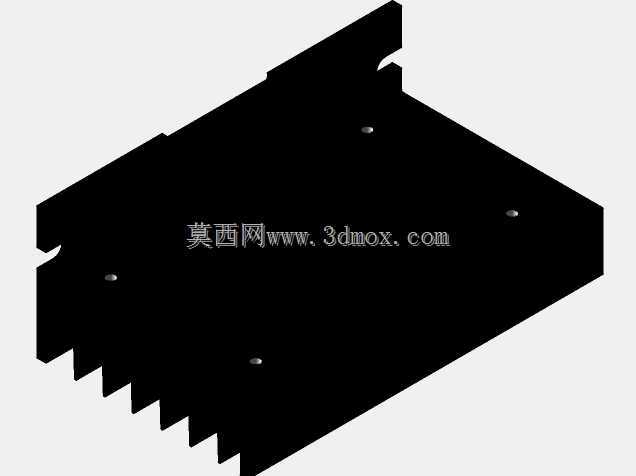

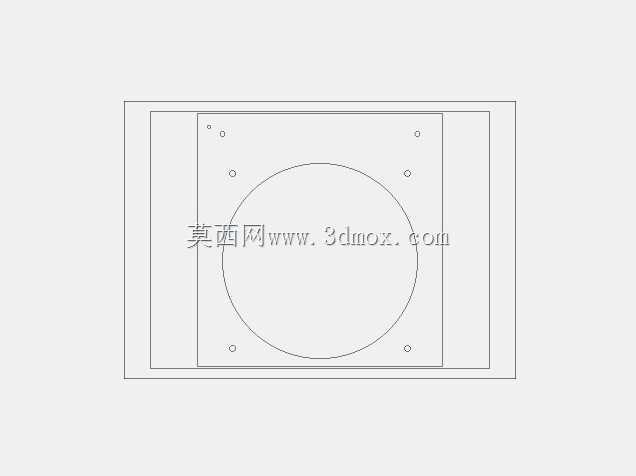

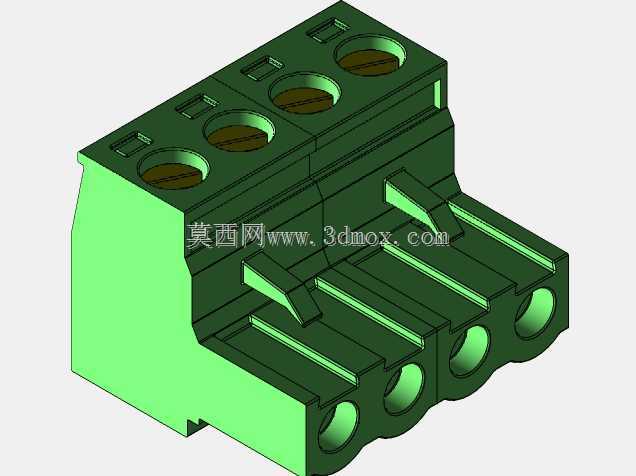

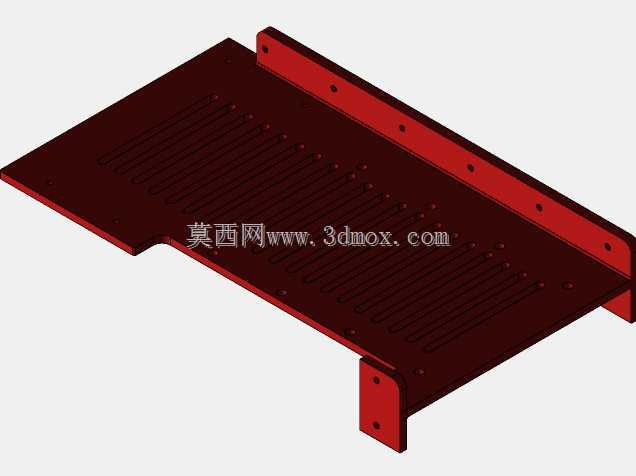

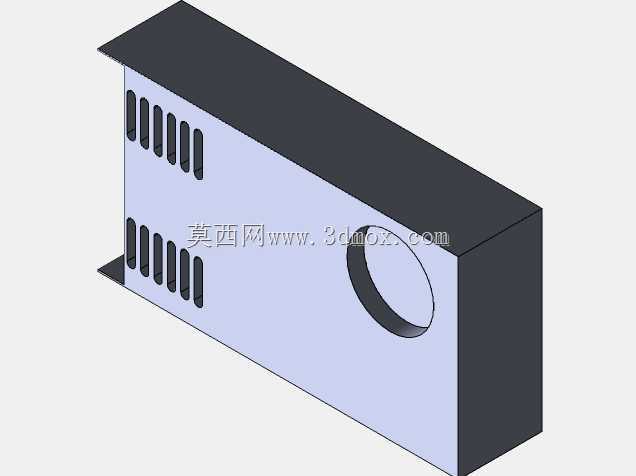

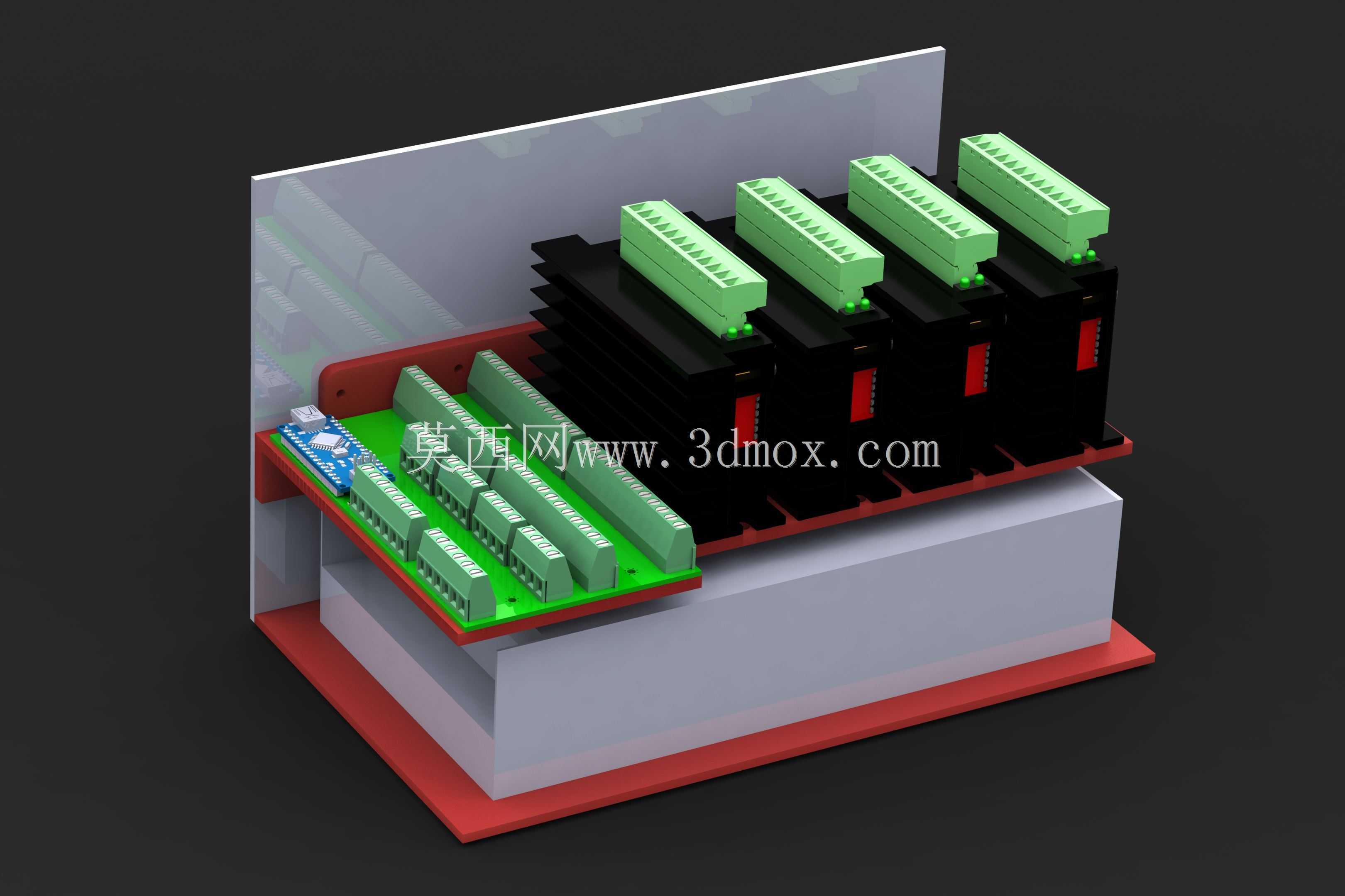

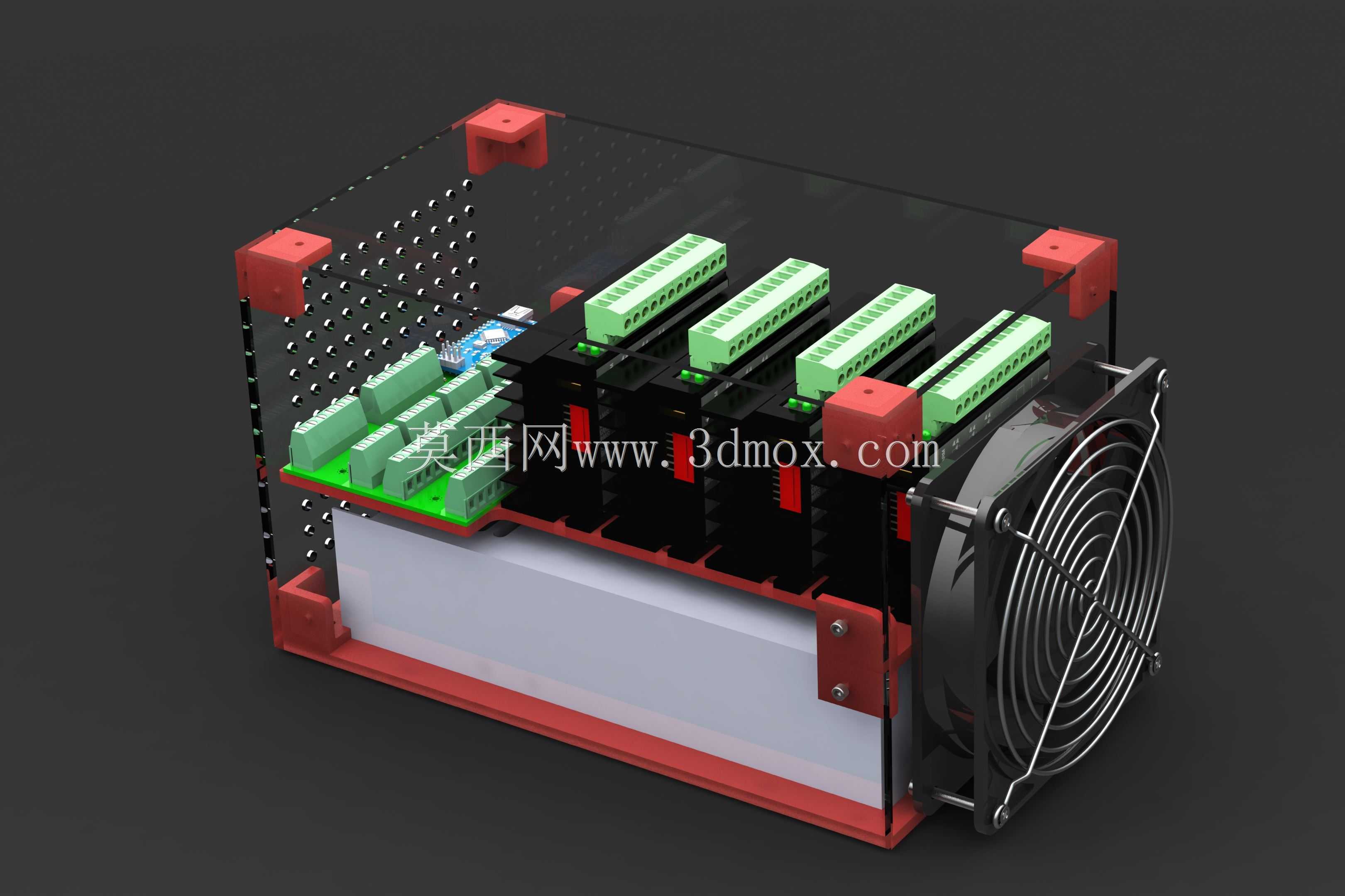

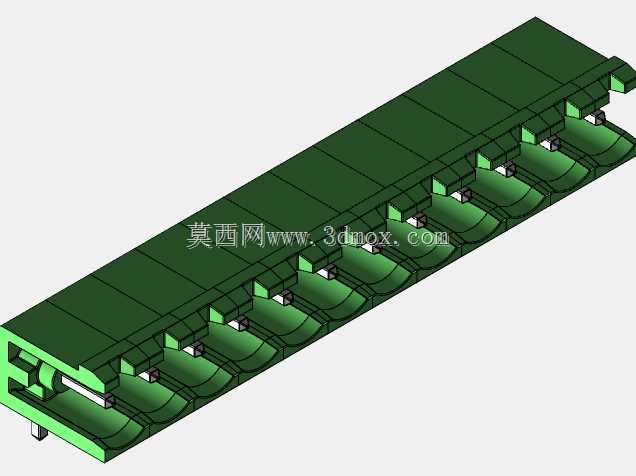

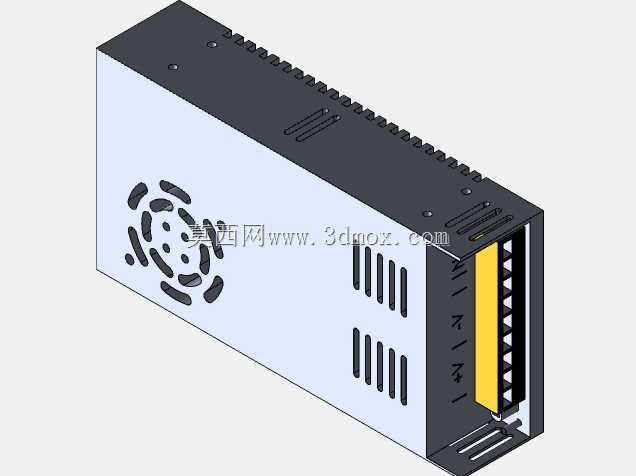

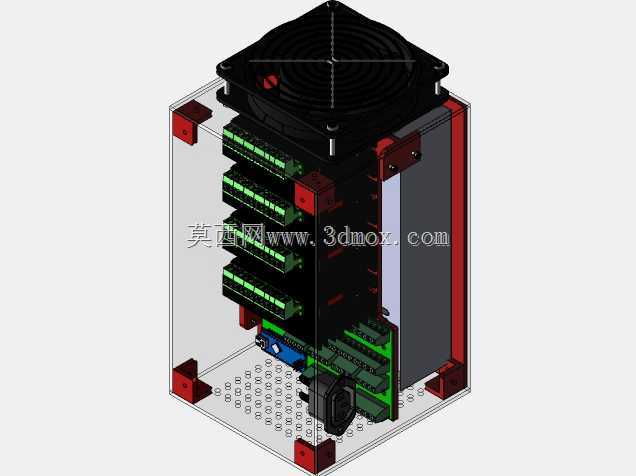

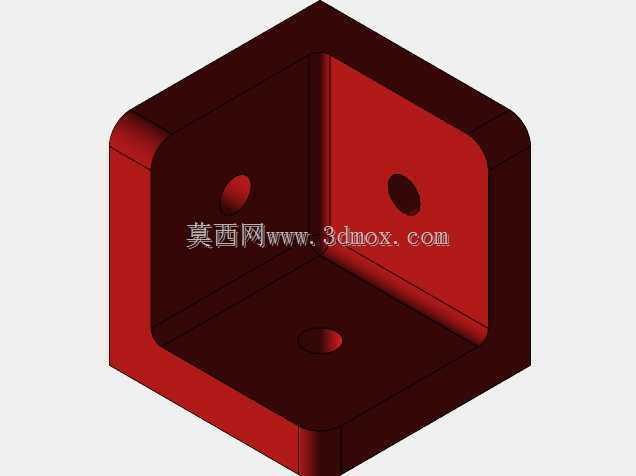

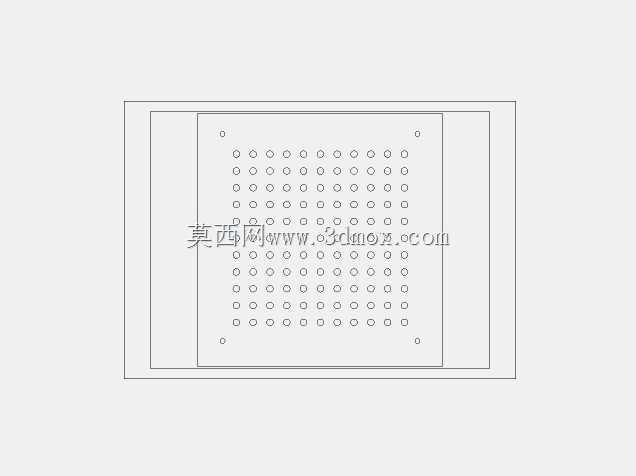

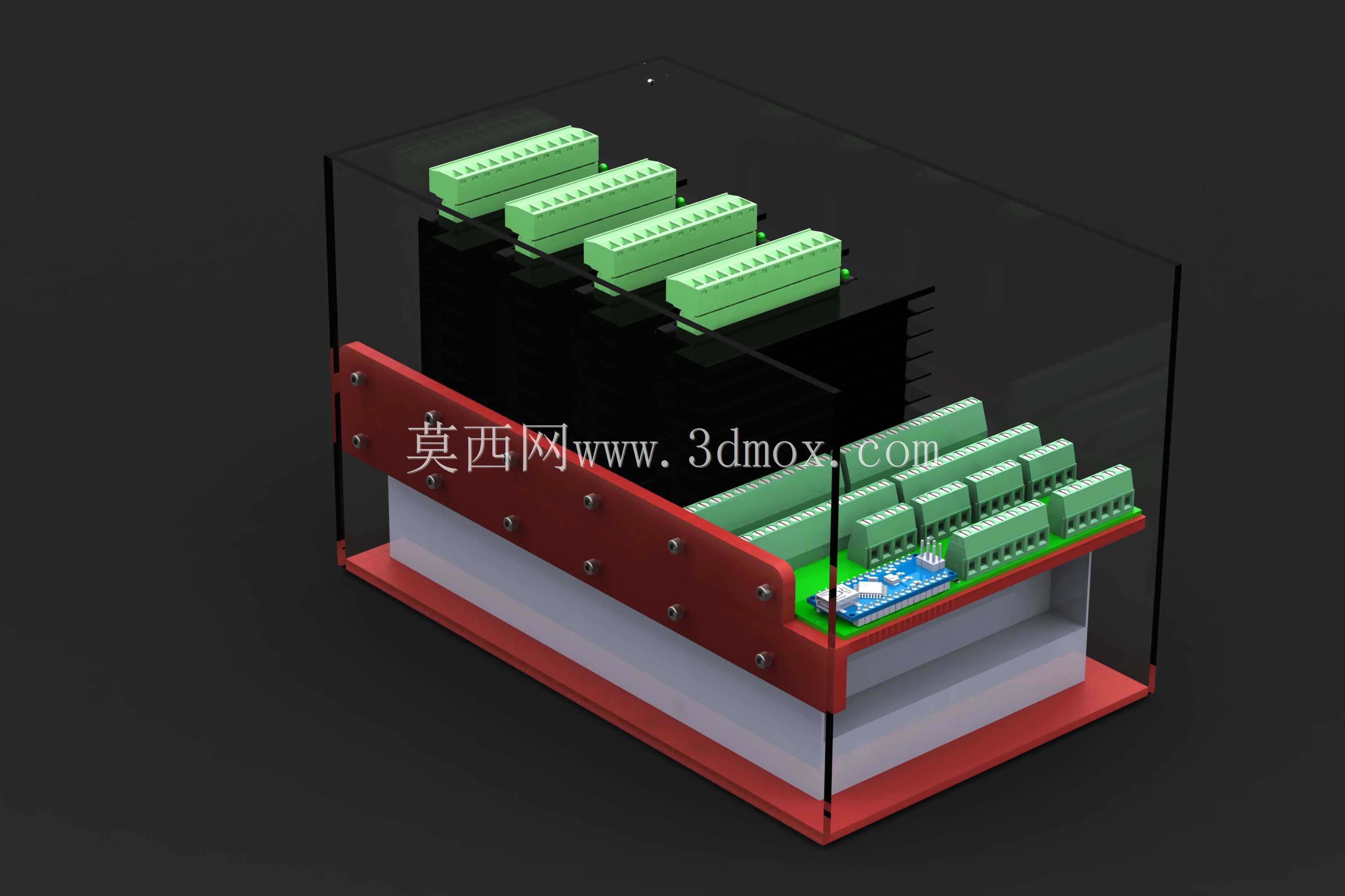

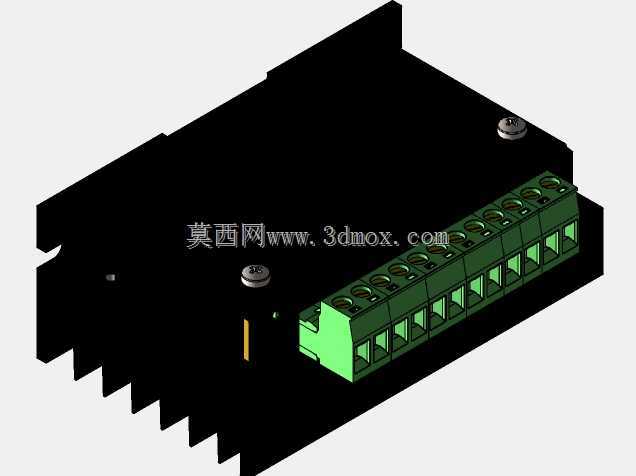

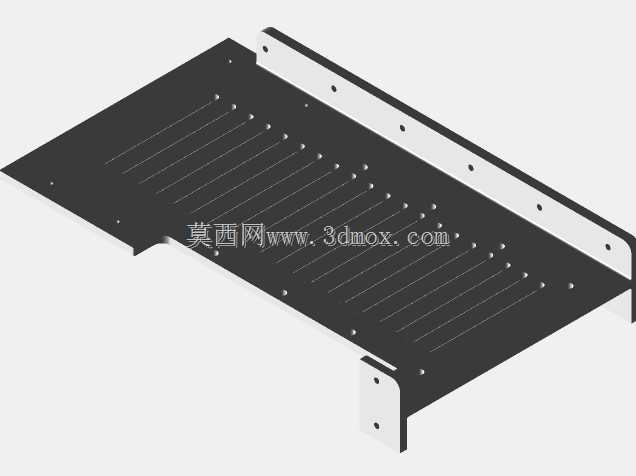

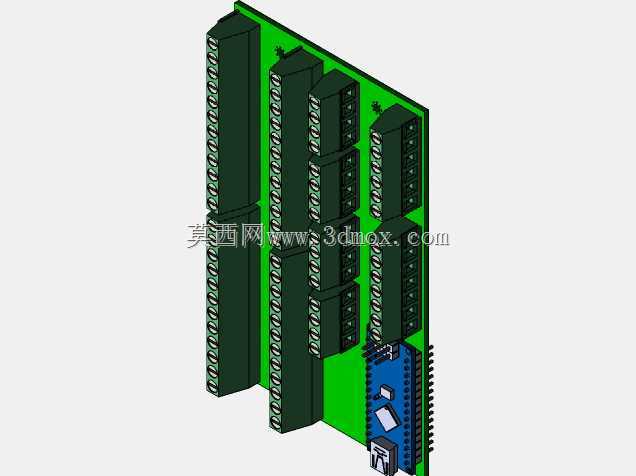

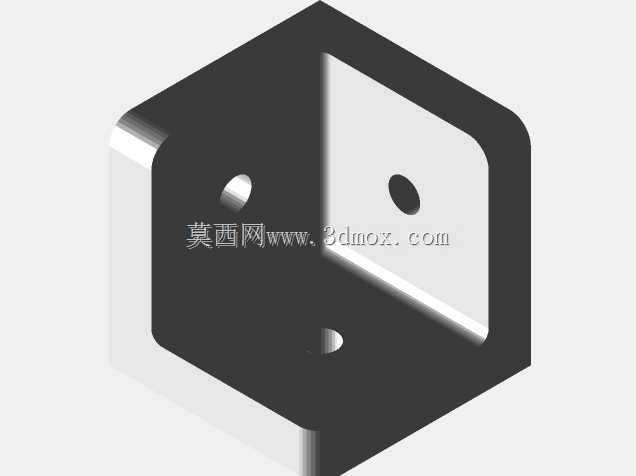

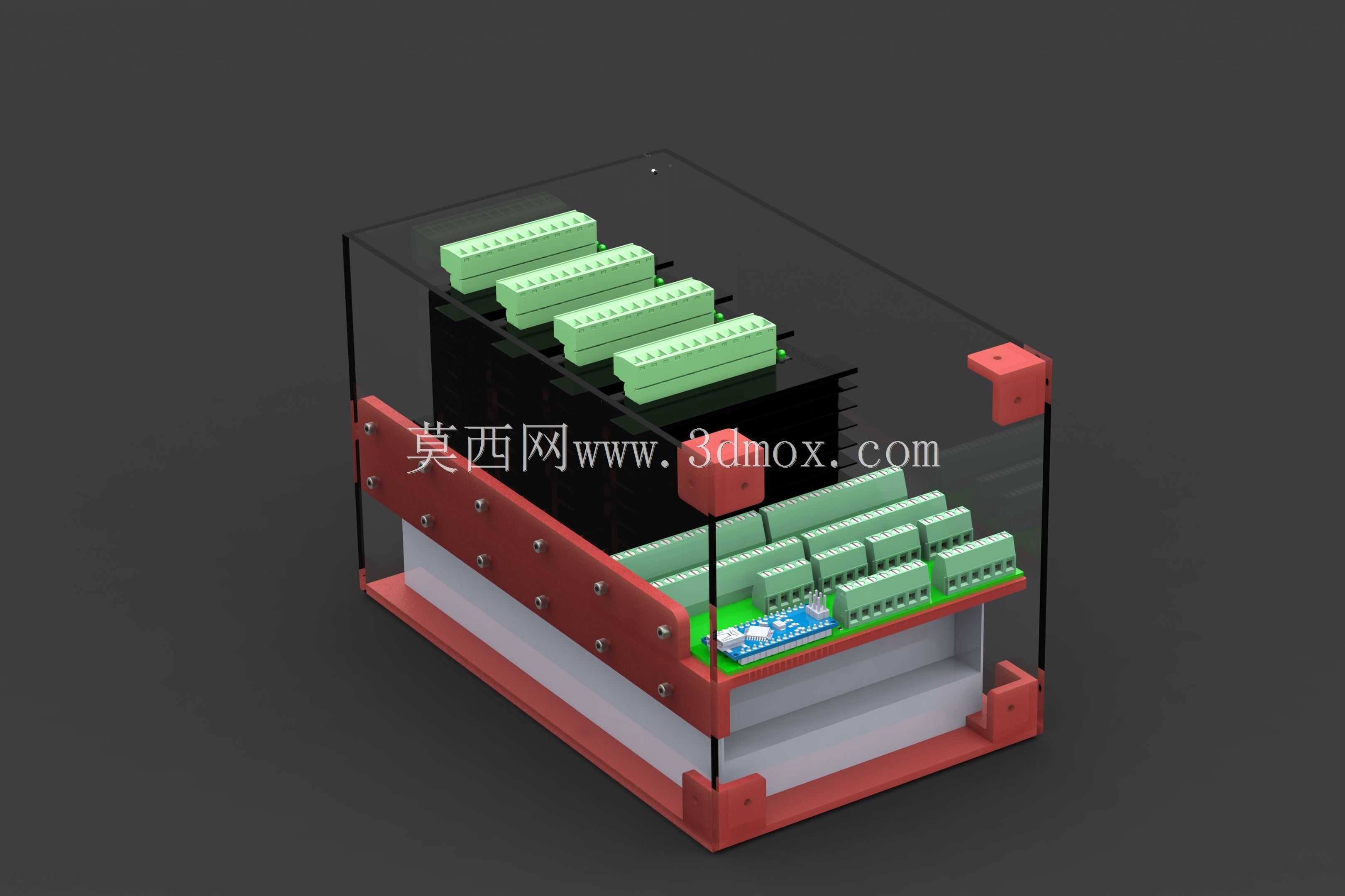

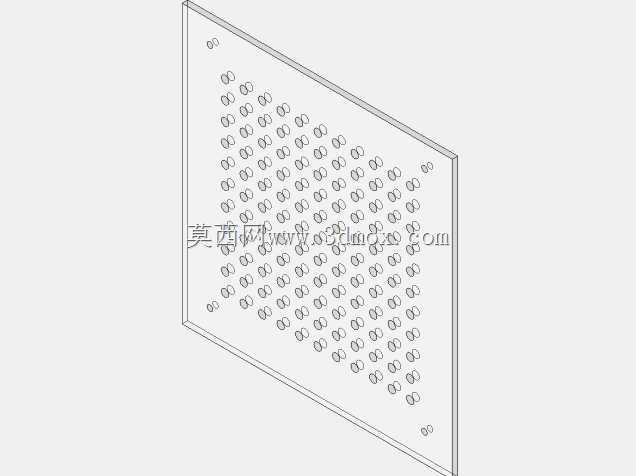

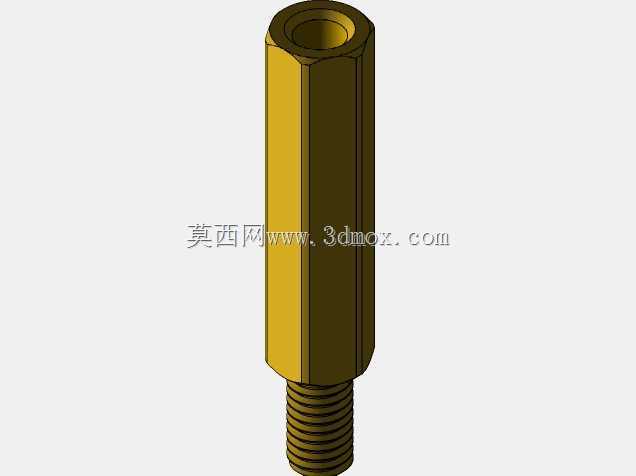

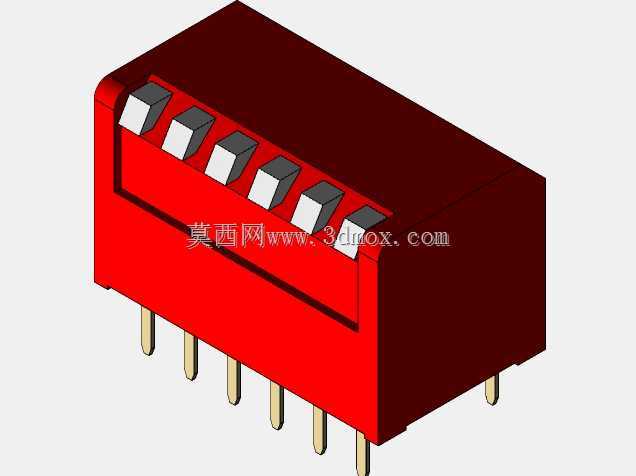

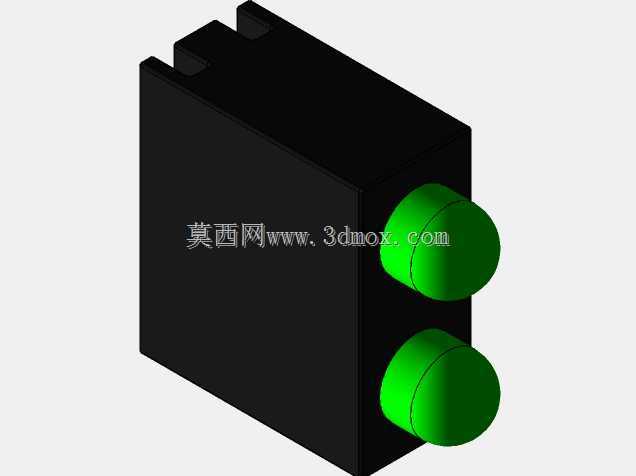

这款机箱是针对QueenBee Pro CNC设备定制的电控集成外壳，核心适配morpeans推出的专用PCB控制板，在小型桌面数控加工设备的电控集成场景中，能够解决原有零散布线杂乱、驱动模块散热不足、电控部件易受加工碎屑侵入的实际问题。从实际加工场景的使用需求出发，设计时首先划定了内部安装边界，可完整容纳480W规格开关电源、4台TB6600步进驱动器，同时预留了双PC风扇的安装位，形成贯穿式风冷散热风道，直接对PCB板及驱动模块的发热区域进行定向散热，避免长时间连续加工时驱动模块过热丢步、电源过热触发保护停机的问题。结构上采用框架加护板的组合形式，边角设置的红色固定座既承担框架拼接的定位锁紧功能，也可作为整机安装的减震缓冲支点，减少设备运行时的振动传导到电控元件，降低接线端子松脱的概率。前面板预留的风扇安装位采用标准120mm风扇安装孔位，匹配市面常规散热风扇的替换需求，风扇外侧加装金属防护网，既避免加工过程中碎屑、线材卷入风扇，也能防止操作人员误触转动扇叶。接线端子区域对应PCB板的端子位置做了精准避让，所有输入输出接线端子可直接从护板对应位置引出，无需额外转接延长，减少接线环节的信号损耗与故障点。设计时同步考虑了加工制作的便利性，框架结构可通过激光切割亚克力或钣金板材快速成型，配套的3D打印零件可直接通过桌面级FDM打印机制作，无需复杂的二次机加工，DIY用户或小型设备组装厂可快速完成机箱的制作装配。机箱的安装孔位完全匹配对应PCB板的固定孔距，电源与驱动器的安装位预留了足够的接线操作空间，装配时可先将所有电气元件固定在内部安装板上，完成接线调试后再扣合外侧护板，后期维护时只需拆卸对应侧护板即可完成元件更换、线路检修，无需完全拆解整个机箱。整体外形尺寸控制紧凑，可直接安装在CNC设备的机架侧方，不额外占用桌面加工空间，护板采用半透明材质时还可直观观察内部驱动模块的状态指示灯，无需拆盖即可快速排查设备运行故障。
