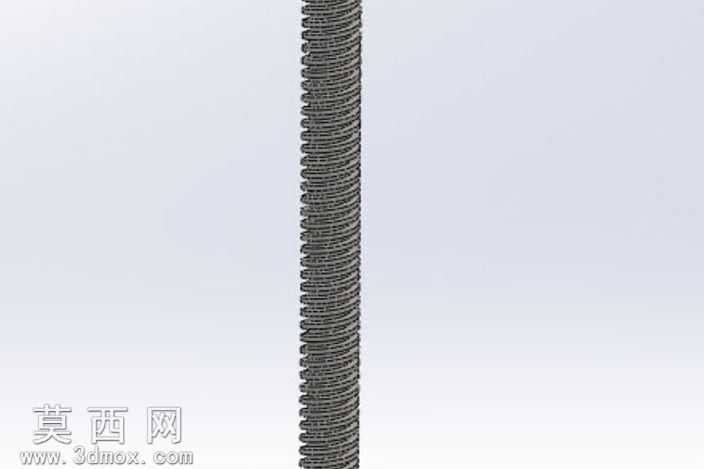

Acme双铅大直径梯形螺纹螺杆结构

本作品为Acme规格双铅梯形传动螺杆的三维参数化建模成果，建模阶段首先依据1.125英寸大直径、每英寸4牙的设计参数，在三维建模环境中完成基准轴与基准面的搭建，先绘制螺杆杆身的圆柱基体，确定整体杆长与公称直径尺寸基准。针对双铅梯形螺纹的特殊结构，建模时采用螺旋线扫描切除的核心方式，先绘制单条符合Acme牙型标准的齿形截面，牙型角、齿顶宽、齿根高均严格匹配梯形螺纹的传动设计规范，再以同轴螺旋线为扫描路径完成单条螺纹的切除成型，随后通过圆周阵列的方式生成第二条等距螺旋齿槽，保证双铅结构的导程精度，两条螺纹的相位差严格控制在180度，避免出现牙型错位、啮合干涉的问题。建模过程中对螺纹首尾处做了收尾过渡处理，去除锐边尖角，还原实际加工中螺纹起始端的导入结构，提升模型与实际加工零件的匹配度。材质渲染阶段选用合金钢材质，赋予金属表面哑光磨砂的质感，还原传动螺杆经过调质、表面发黑处理后的真实外观，通过环境光遮蔽效果凸显螺纹牙型的层叠结构，清晰展示齿顶、齿侧、齿根的轮廓细节。结构设计上，该双铅梯形螺杆相比单头同规格梯形螺杆，具备更大的导程，可在相同转速下实现更快的直线进给速度，同时保留梯形螺纹牙根强度高、对中性好、传动耐磨的优势，适用于需要快速直线传动的工装进给、升降调节类机械结构。建模全程通过参数化尺寸驱动，可直接修改公称直径、每英寸牙数、导程、杆长等参数快速衍生同系列不同规格的螺杆模型，模型几何特征完整，无破面、重叠面等几何错误，可直接用于装配验证、运动仿真、工程图导出等后续设计环节，能够直观展示双铅梯形螺纹的啮合原理与结构特点，为传动机构的设计选型提供直观的三维参考。
