手动老式绞肉机三维结构设计作品

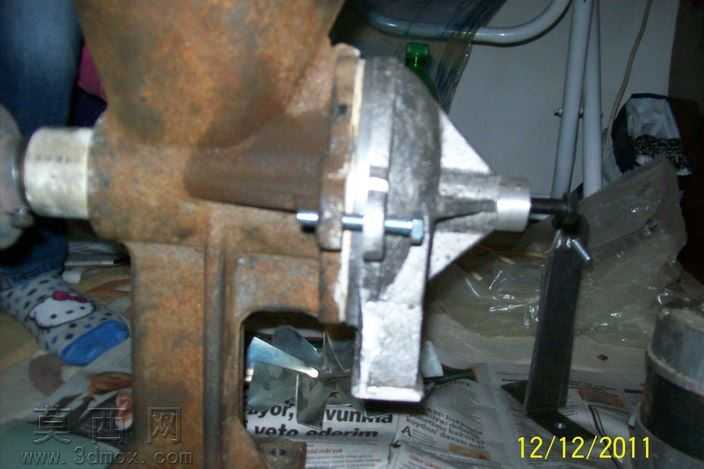

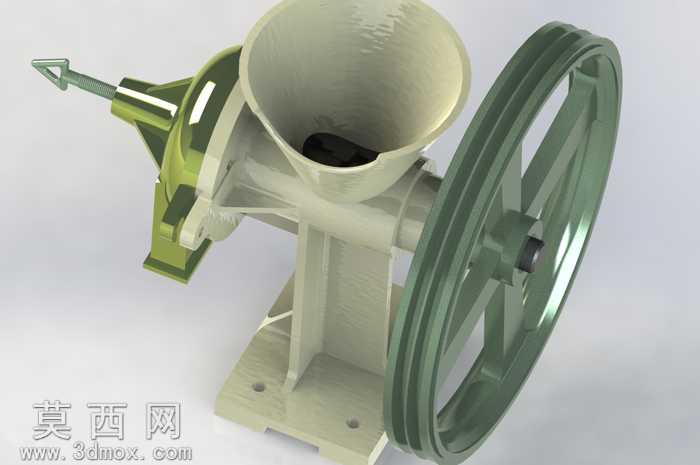

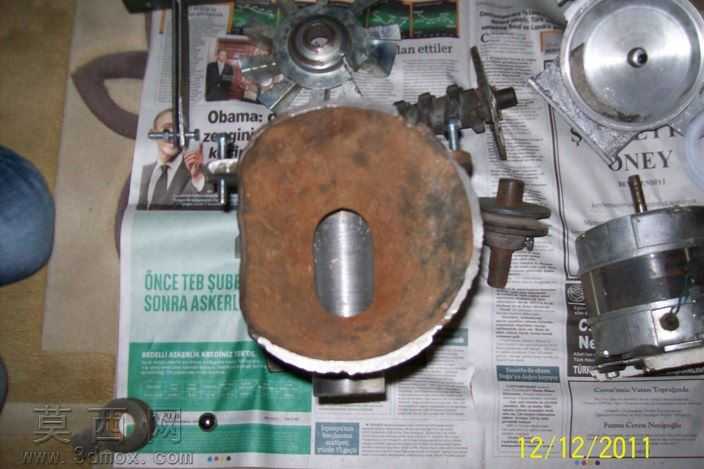

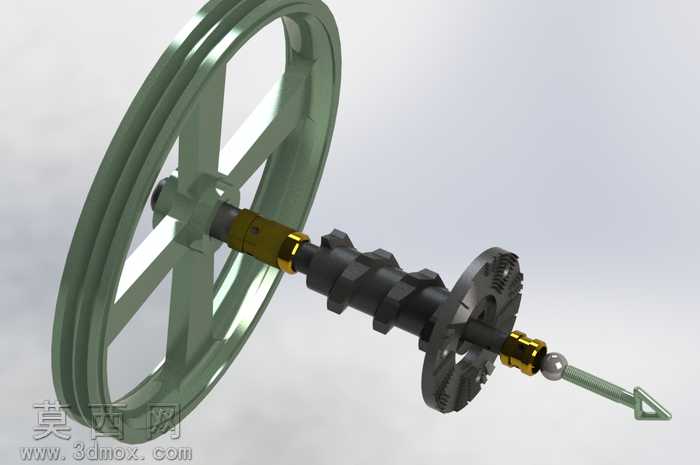

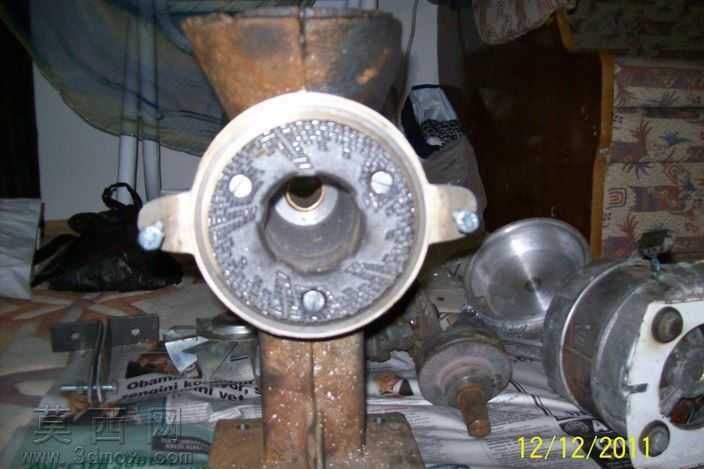

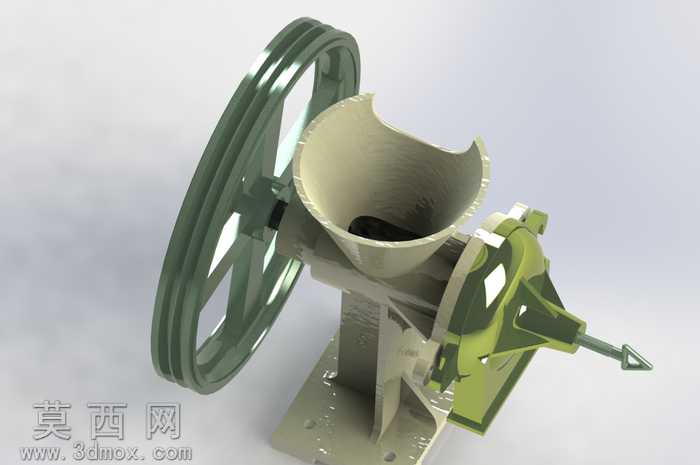

本作品为手动老式绞肉机的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循老式手动绞肉机的真实结构比例，对每一处构件的尺寸、装配关系都做了精准还原。首先从整体机架部分开始建模，采用拉伸、凸台、切除等基础特征命令搭建L型支撑底座的基础轮廓，对底座的安装固定孔位做了精准的位置定位，保证机架部分的结构稳定性，底座与上部筒体的连接位置做了圆角过渡处理，还原真实铸件的工艺特征。进料筒体部分采用旋转凸台命令生成基础的漏斗状腔体结构，对筒体内壁的推送螺旋槽做了螺旋线扫描切除，精准还原绞肉过程中物料推送的内部通道结构，筒体上部的敞口进料斗做了薄壁抽壳处理，边缘做了卷边特征还原真实产品的安全结构设计。侧边的手摇传动大带轮采用多实体建模方式完成轮辐、轮缘、轮毂的分体构建后组合为整体，轮缘表面做了防滑纹理的阵列特征，还原老式铸铁手轮的粗糙防滑质感，手轮与内部推送螺杆的连接轴做了键槽特征，保证传动结构的装配合理性。前端的绞切端盖部分，对出肉孔板做了密集孔的阵列切除，十字绞刀部分采用曲面放样完成刀刃的斜面结构，还原绞切部件的锋利结构特征，端盖与筒体的连接螺纹做了真实的螺旋扫描特征，保证螺纹配合的装配关系准确。渲染阶段采用Keyshot完成材质与场景搭建，主体铸铁部件采用哑光铸铁材质，调整材质的粗糙度、金属度参数还原老式铸铁件的哑光磨砂金属质感，部分机加工表面做了轻微的反光效果区分加工面与铸造面，筒体内部做了轻微的使用痕迹质感处理，增强模型的真实感。场景采用柔和的影棚布光，主光源从侧上方打亮手轮与进料斗的结构轮廓，补光弱化暗部死黑，添加微弱的环境反射让金属材质的质感更自然，最终渲染图清晰展现绞肉机的整体结构与各部件的装配关系。设计过程中重点考量了手动绞肉机的传动逻辑，手摇轮带动内部推送螺杆旋转，螺杆推送物料向前端绞刀位置移动，绞刀随螺杆同步旋转完成物料切碎，从孔板挤出完成加工，所有运动部件的配合间隙都做了合理预留，完全符合真实产品的结构运动逻辑，可用于机械结构教学、老式厨具复原展示等场景。
