生成式优化仿生假肢支撑结构

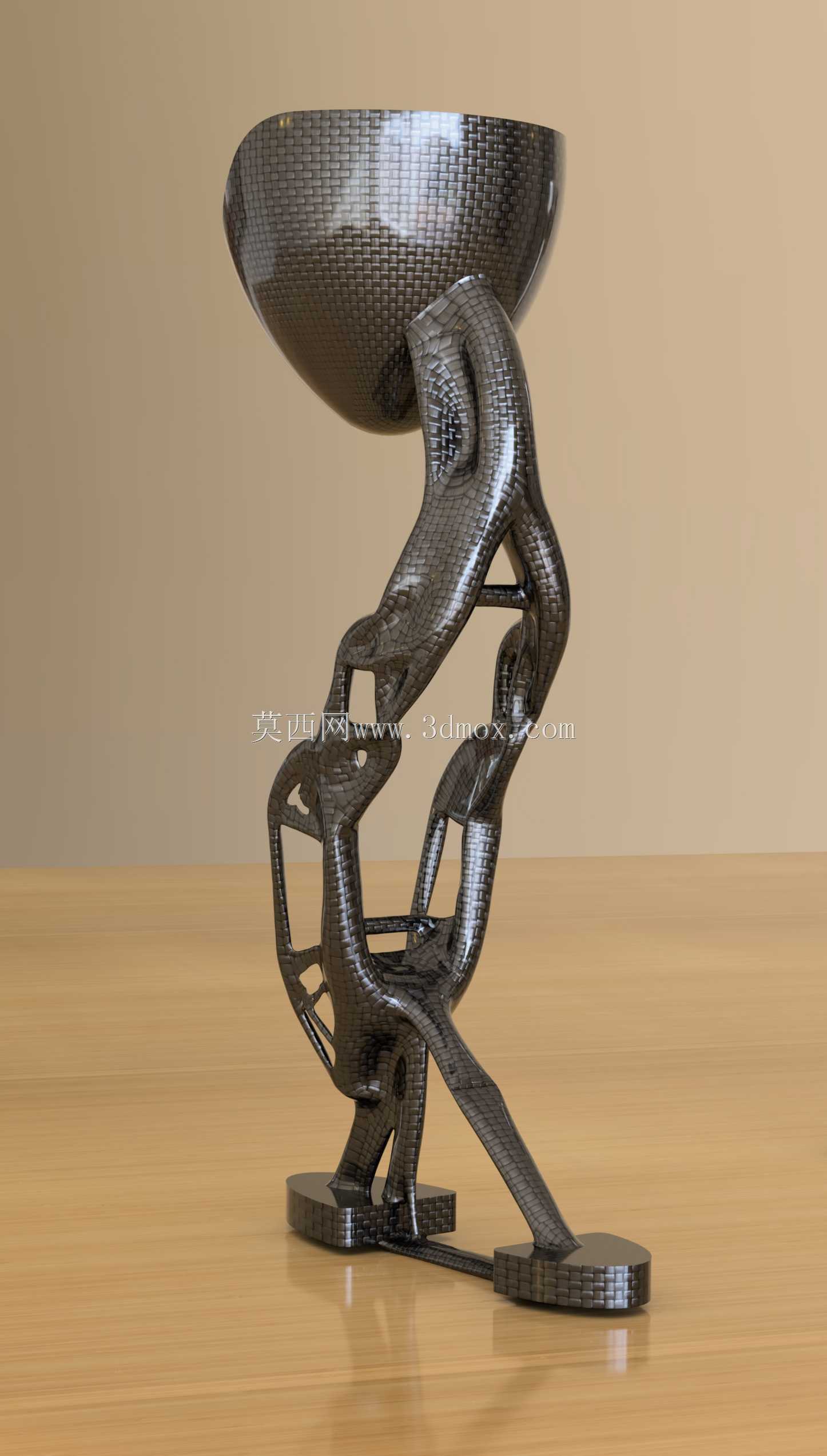

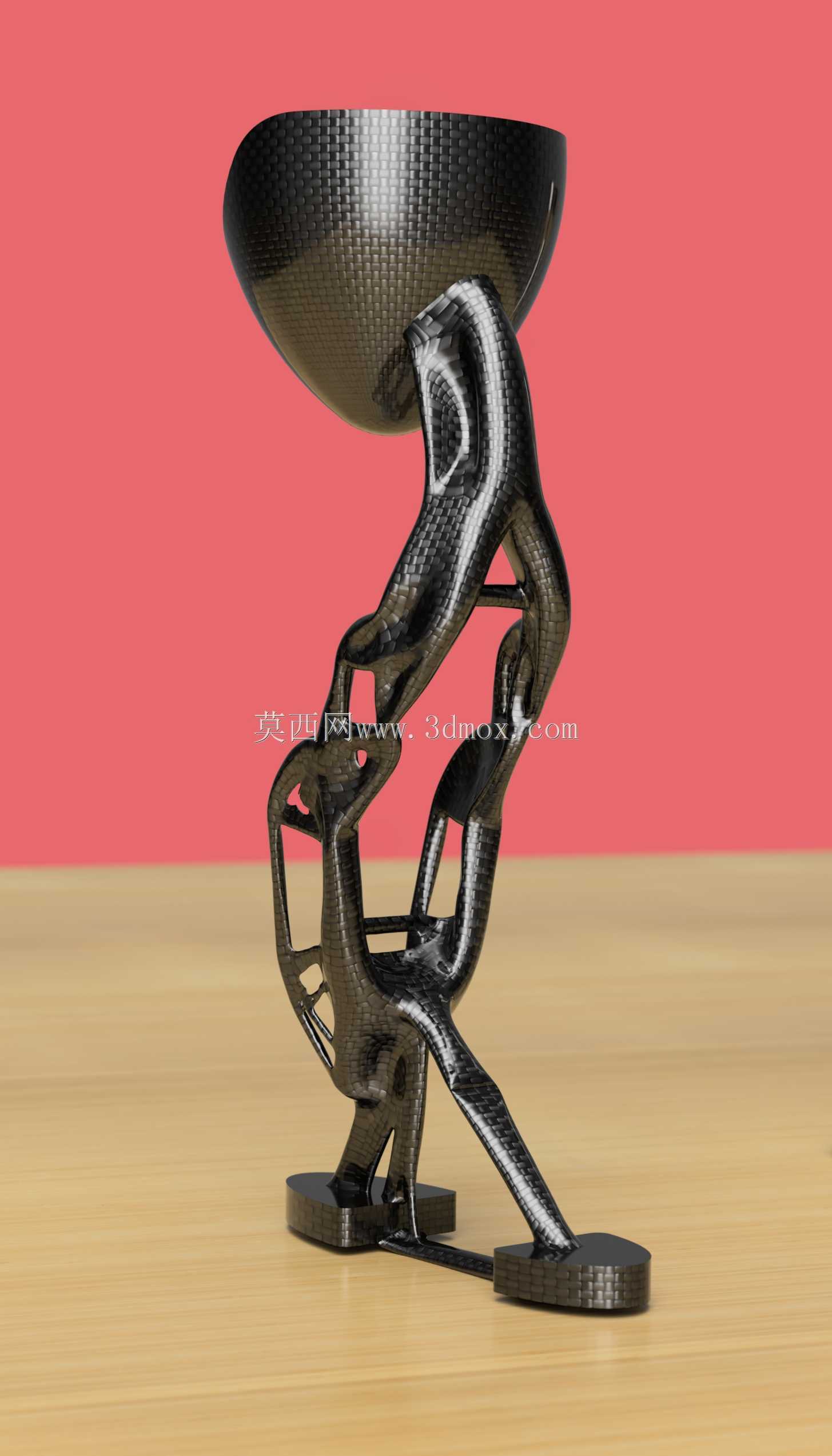

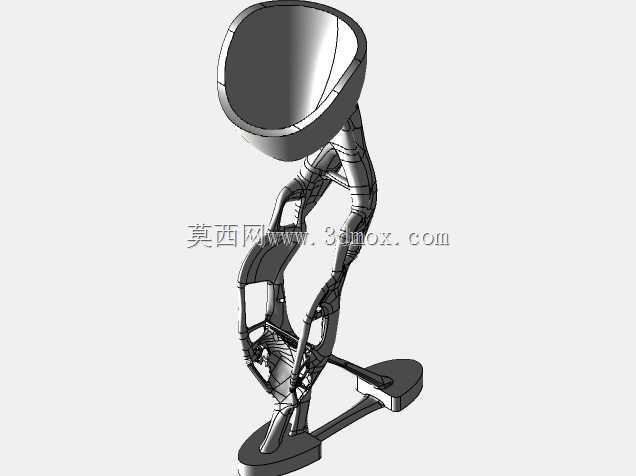

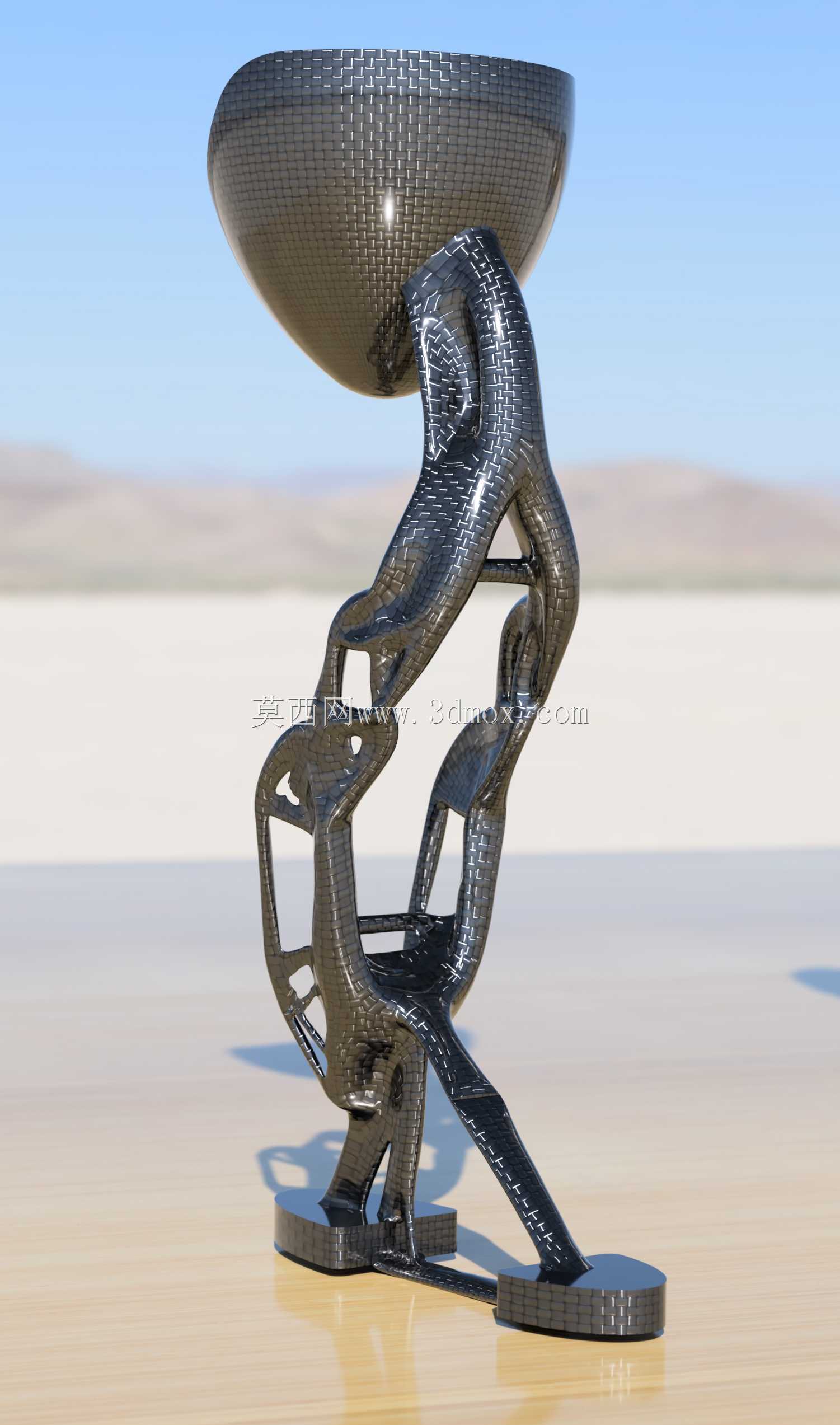

这款仿生假肢支撑结构采用生成式设计逻辑完成构型优化，核心面向下肢截肢患者的日常行动支撑需求，适配平地行走、上下坡道、小幅跨越等常规生活场景，可作为假肢接受腔与足部连接模块之间的核心承载部件使用。从结构受力逻辑来看，设计阶段先锚定了人体行走过程中支撑相的多工况载荷边界，包括垂直方向的体重载荷、行进过程中的前后向剪切力、转向时的侧向扭转力矩，通过算法迭代去除非承载区域的冗余材料，最终形成连续的拓扑优化构型，整体传力路径完全贴合骨小梁的生物力学分布特征，没有多余的直角转折与应力集中截面，在同等承载能力下比传统铣削加工的金属假肢支撑件减重近四成。在安装边界的适配设计上，结构上端预留了与接受腔连接的平面安装基准，四个安装孔位的位置公差控制在0.1mm以内，可适配市面上主流的下肢假肢接受腔快装接口；下端的足部连接面做了加宽处理，接地投影面积覆盖常规假脚的安装范围，不需要额外加装转接板即可完成装配，整体安装后的重心偏移量控制在2mm以内，避免穿戴过程中出现两侧受力不均的问题。结构表面的网格化构型并非装饰性设计，每一处网格的筋条厚度都根据对应位置的应力值做了梯度调整，高应力区域的筋条厚度达到6mm，低应力的辅助支撑区域筋条厚度仅2mm，既保证了冲击载荷下的结构强度，也给后续的表面包覆处理预留了足够的空间，外层包覆柔性硅胶后不会出现突兀的棱角，穿戴时的外观贴合度更好。不同于传统假肢结构依赖经验设计的等截面构型，这款支撑结构的每一处曲面走向都对应实际受力方向，在1.5倍体重载荷的静载测试下，最大变形量不超过0.3mm，循环加载100万次后无裂纹产生，完全满足日常使用的疲劳强度要求，同时镂空的网格结构也能提升穿戴时的透气性，减少长时间佩戴带来的闷热不适感。
