环形声学降噪消音结构件

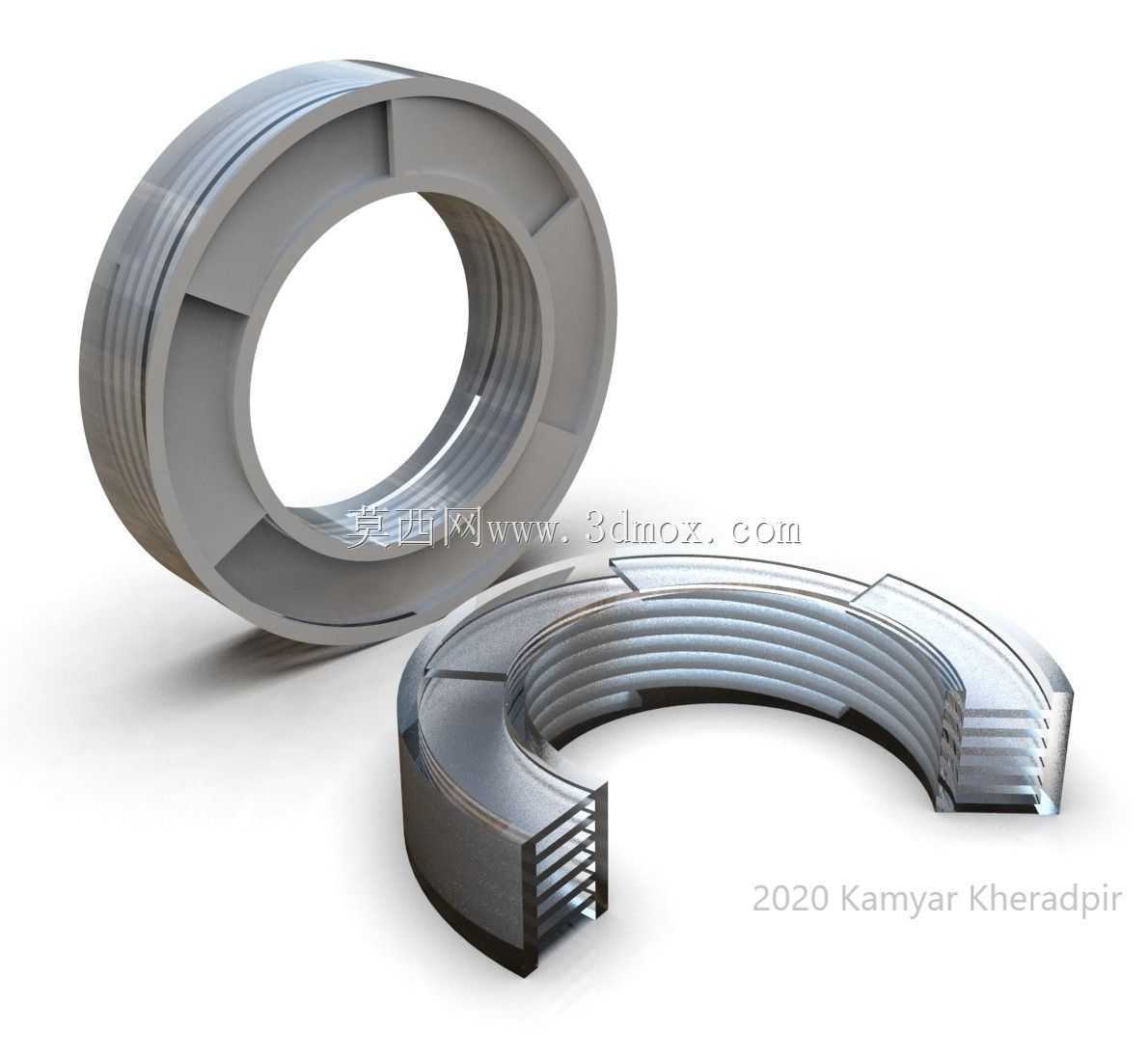

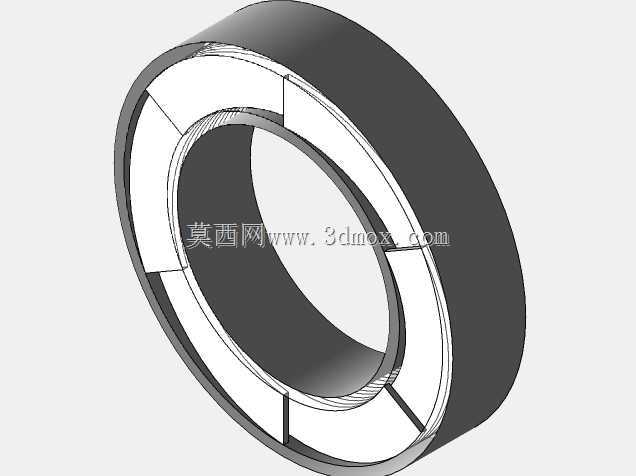

该环形消音构件主要面向需要控制气流或结构传导噪音的工业场景，可适配在通风管道端口、旋转设备周边、小型动力单元的进出气位置，通过自身的特殊层叠结构打散声波传导路径，削弱特定频段的噪音传递效率，不会对原有通路的流体通行效率造成明显阻碍。从结构设计逻辑来看，构件采用分体拼接式环形布局，整体为同轴圆环形态，外圈设置有定位台阶，可直接卡入对应内径的安装基座内，不需要额外设计复杂的固定支架，安装边界与常规同规格密封垫圈的安装尺寸兼容，替换原有普通密封件即可实现降噪功能升级，不需要对原有设备的安装位做二次改造。构件的内层采用多道平行环状隔层设计，隔层之间预留有均匀的空腔，声波进入空腔后会在隔层之间形成多次反射，抵消声能，相比传统的多孔吸音材料，这种硬质结构的消音构件不会因为长期接触气流中的粉尘、油污出现孔隙堵塞的问题，在有少量油污、粉尘的工业环境下也能长期保持稳定的消音性能，不需要频繁更换维护。分体式的C型拼接段设计，主要是为了适配已经完成装配的管线场景，不需要拆解原有管线就可以直接将构件卡装在管线外侧或接口位置，降低现场改造的施工难度，拼接段的接缝处做了错位咬合结构，拼接后不会出现明显的结构缝隙，避免声波从接缝处直接穿透影响消音效果。在实际选型应用时，需要注意匹配安装位置的通径尺寸，构件的内圈通径与原有通路的通径保持一致，不会缩径影响流体通量，外圈的定位槽深度根据安装基座的壁厚做对应匹配，保证安装后构件不会在气流冲击下出现移位。这类结构的消音效果主要针对中高频段的传导噪音，对于动力设备运行时产生的气动啸叫、气流摩擦噪音有较好的削弱作用，适合应用在小型风机、精密设备通风口、实验室气路端口等对噪音控制有要求的场景，结构本身采用硬质工程材质成型，耐温范围覆盖常规工业环境的使用需求，不会因为长期处于气流冲刷环境出现结构变形。
