手摇式手持钻孔工具结构设计

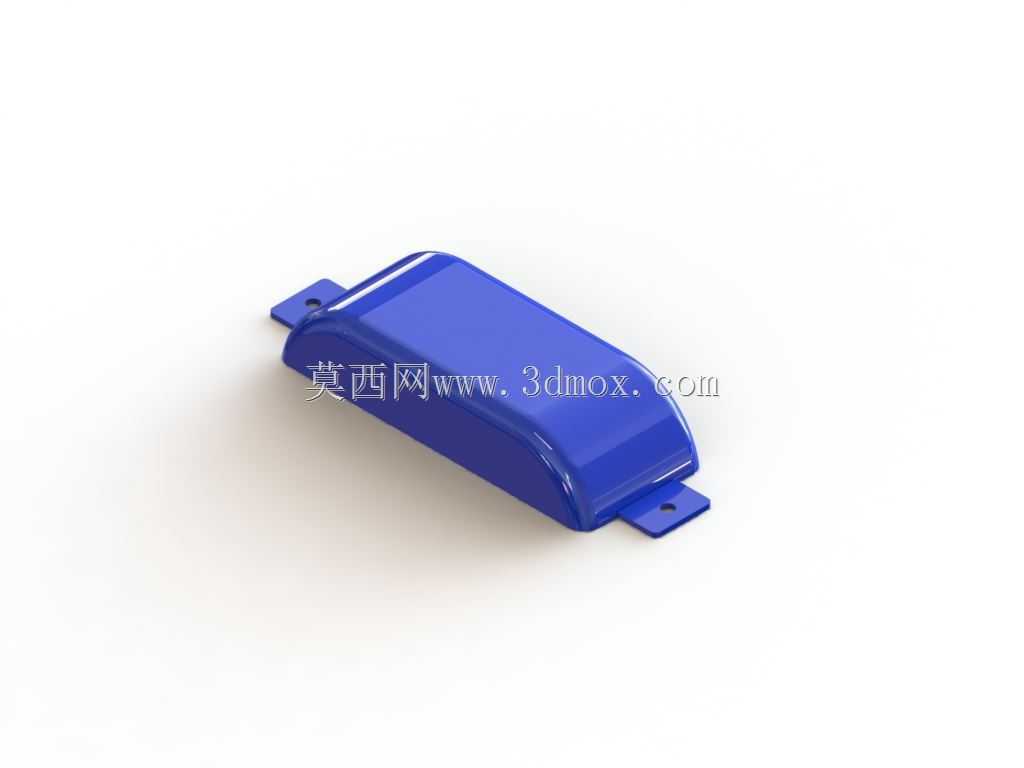

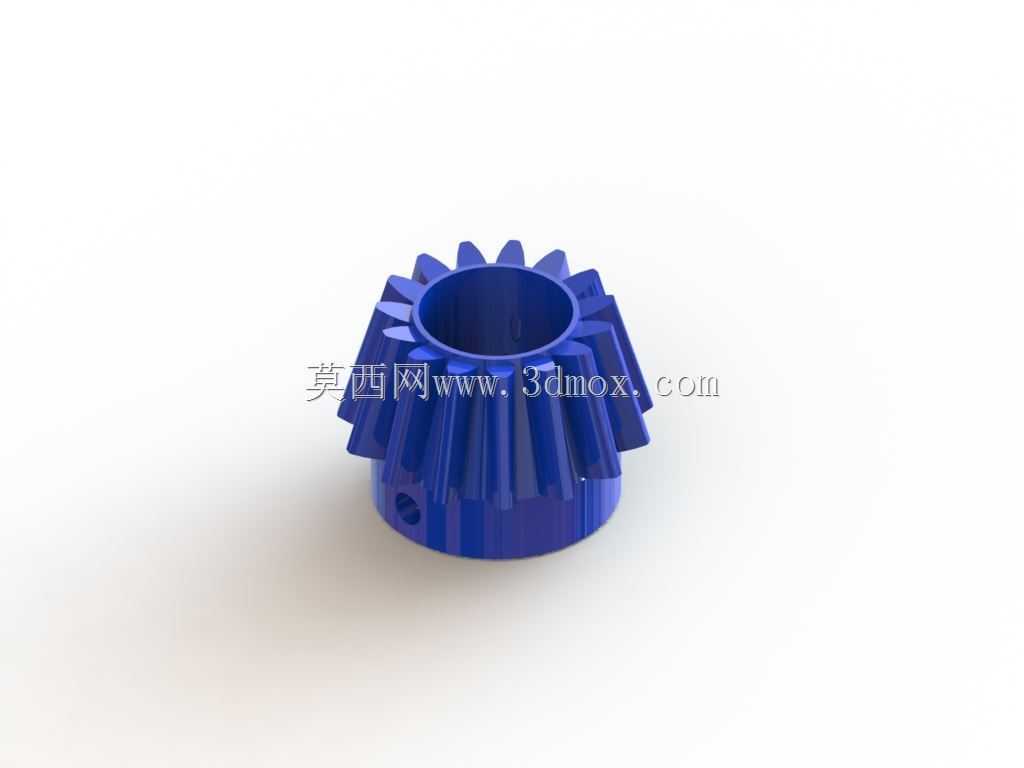

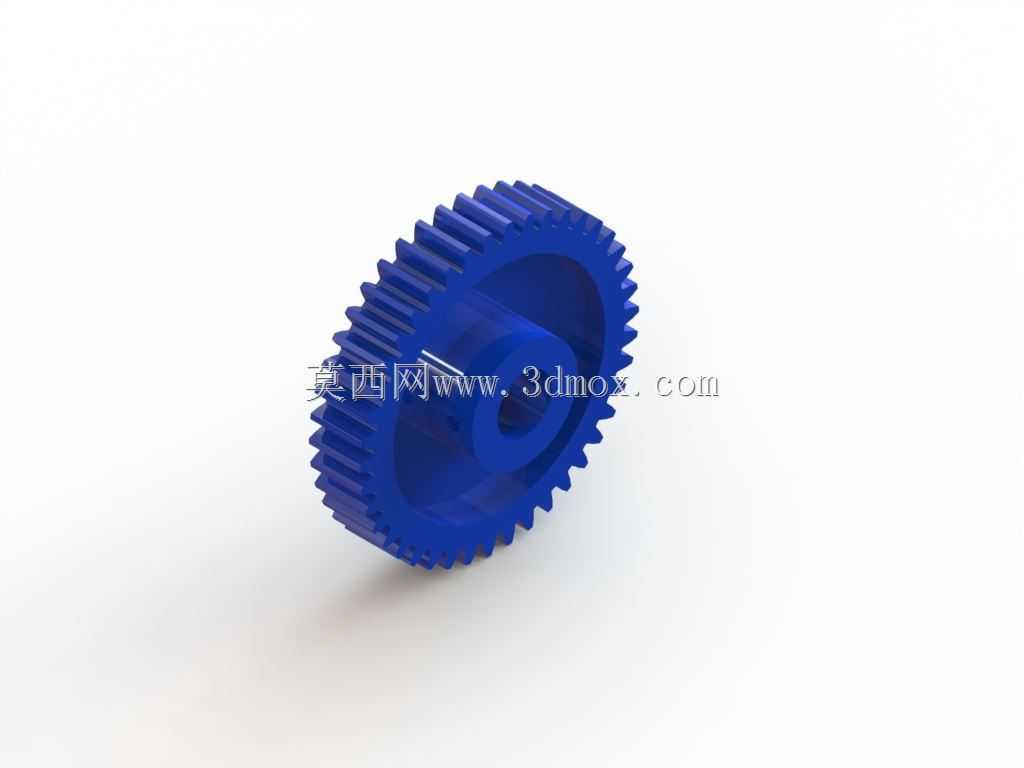

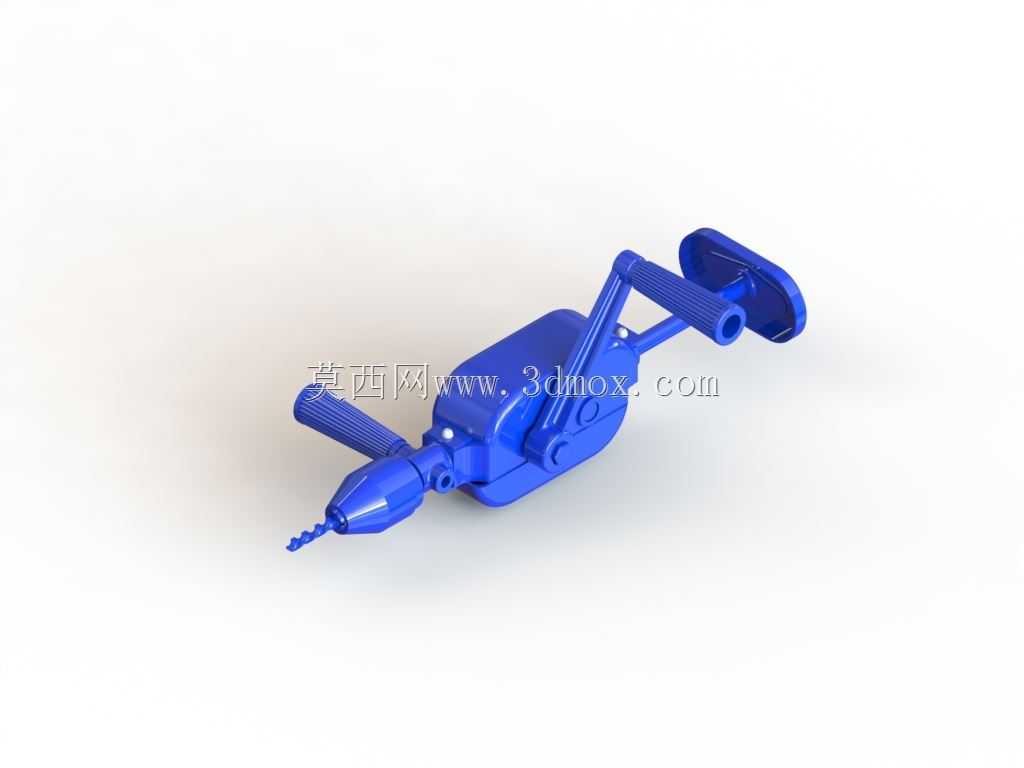

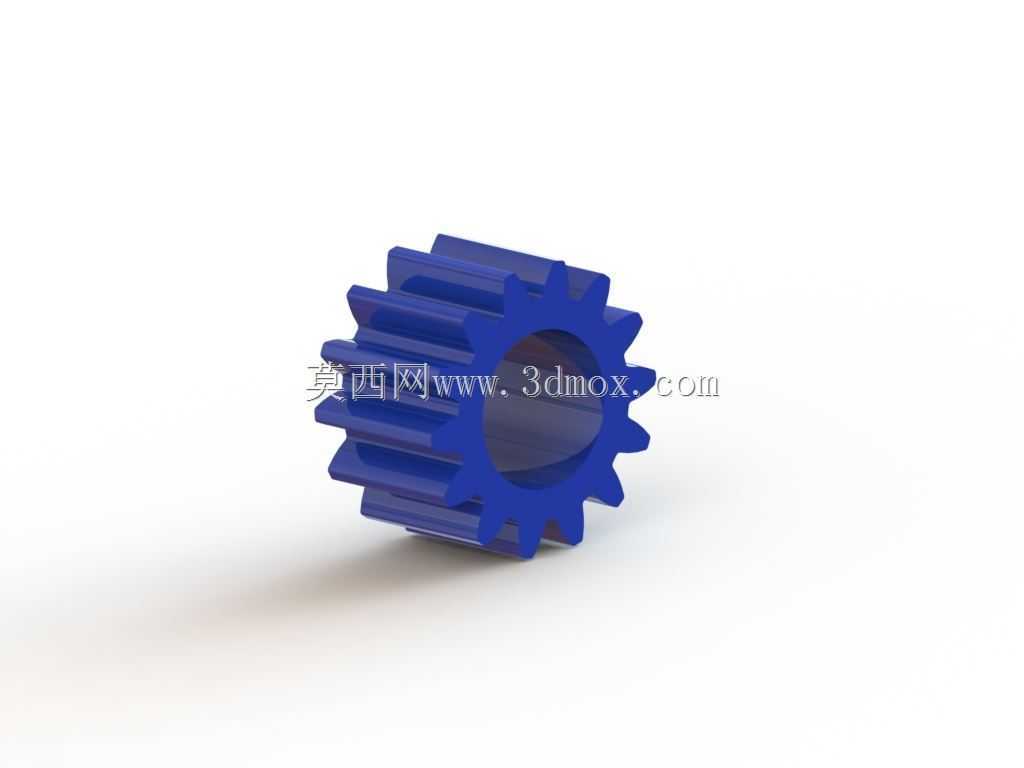

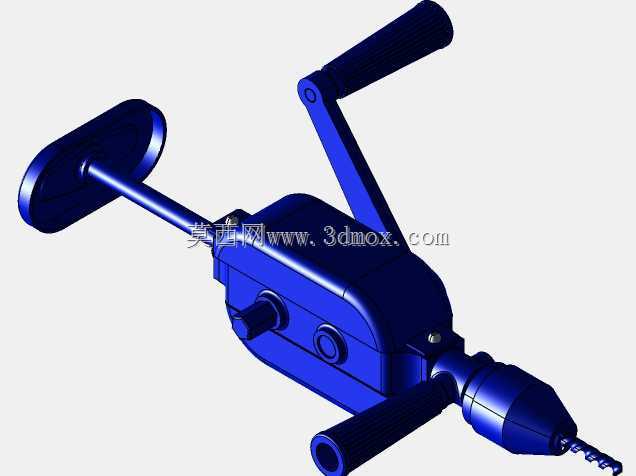

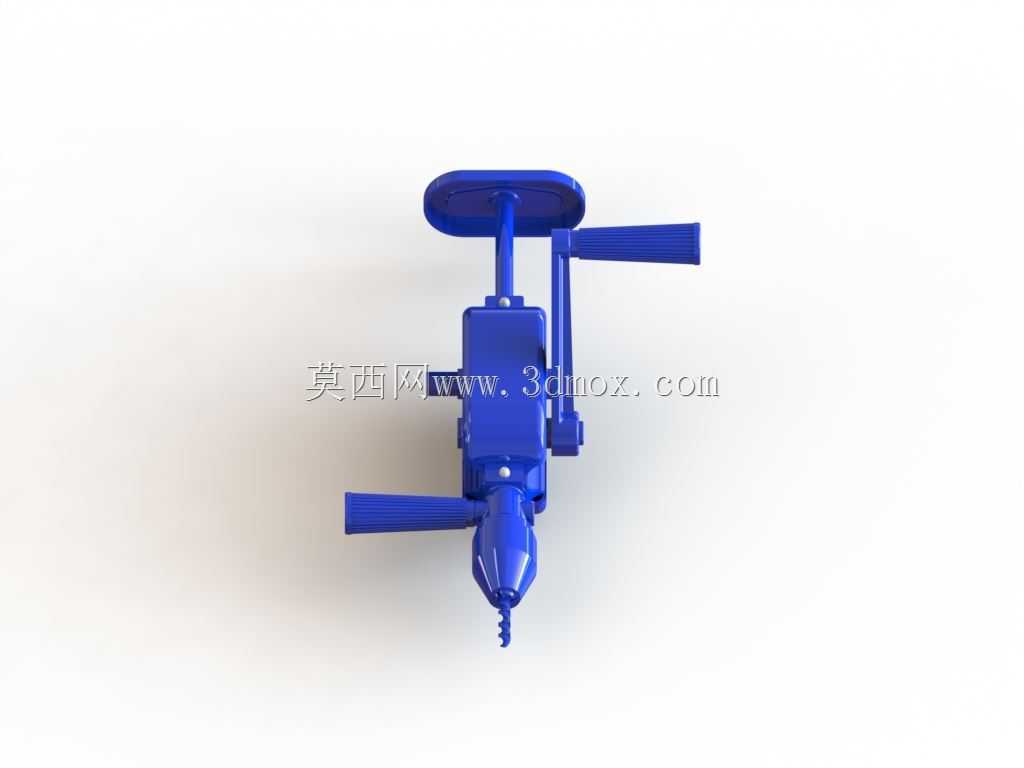

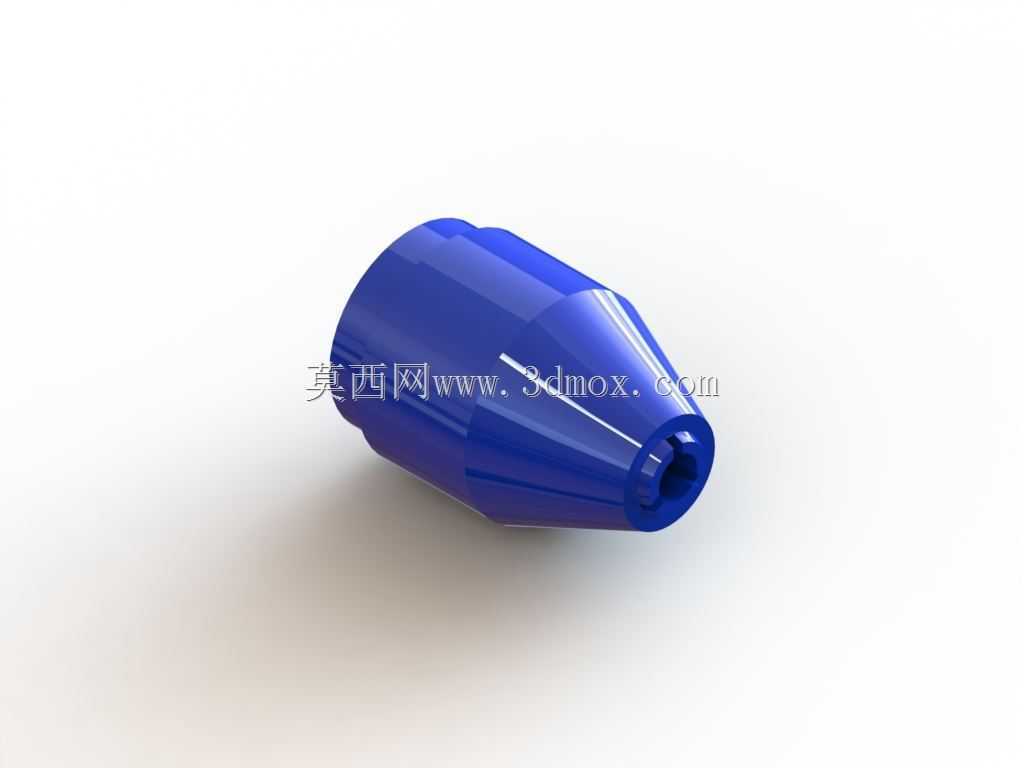

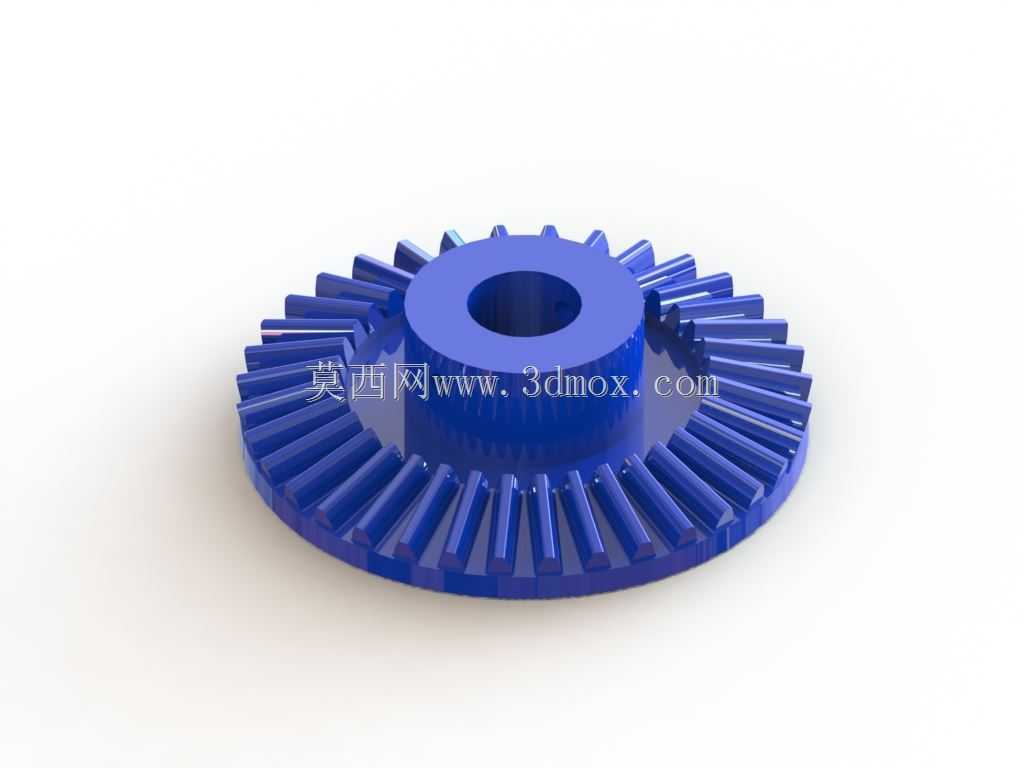

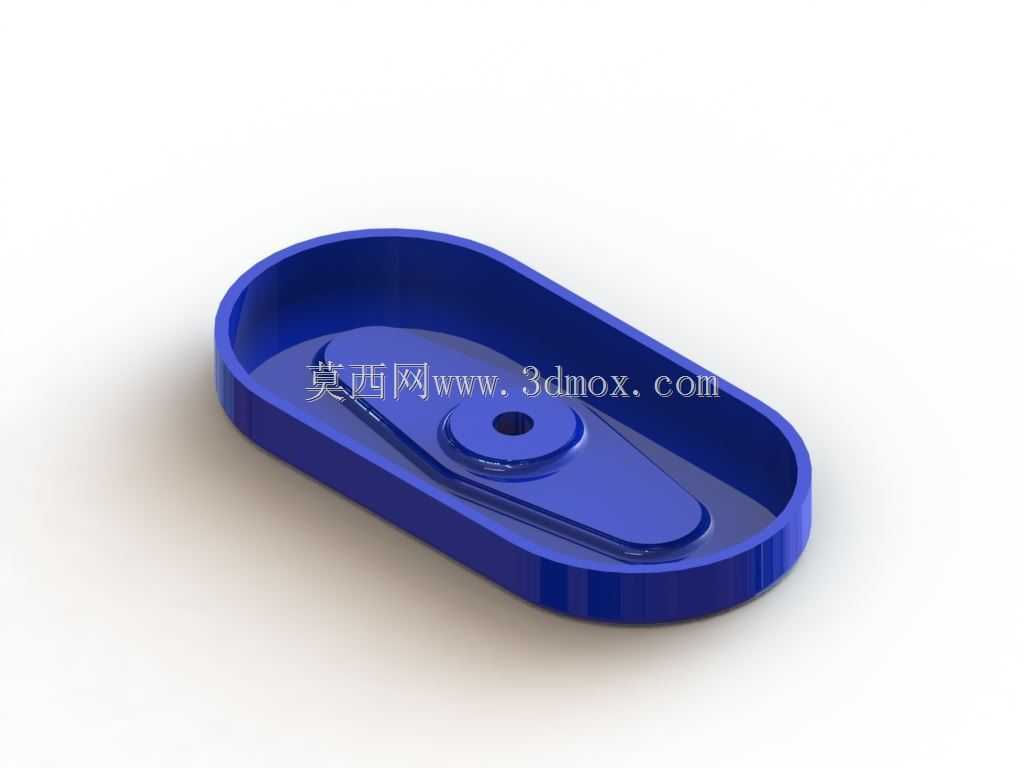

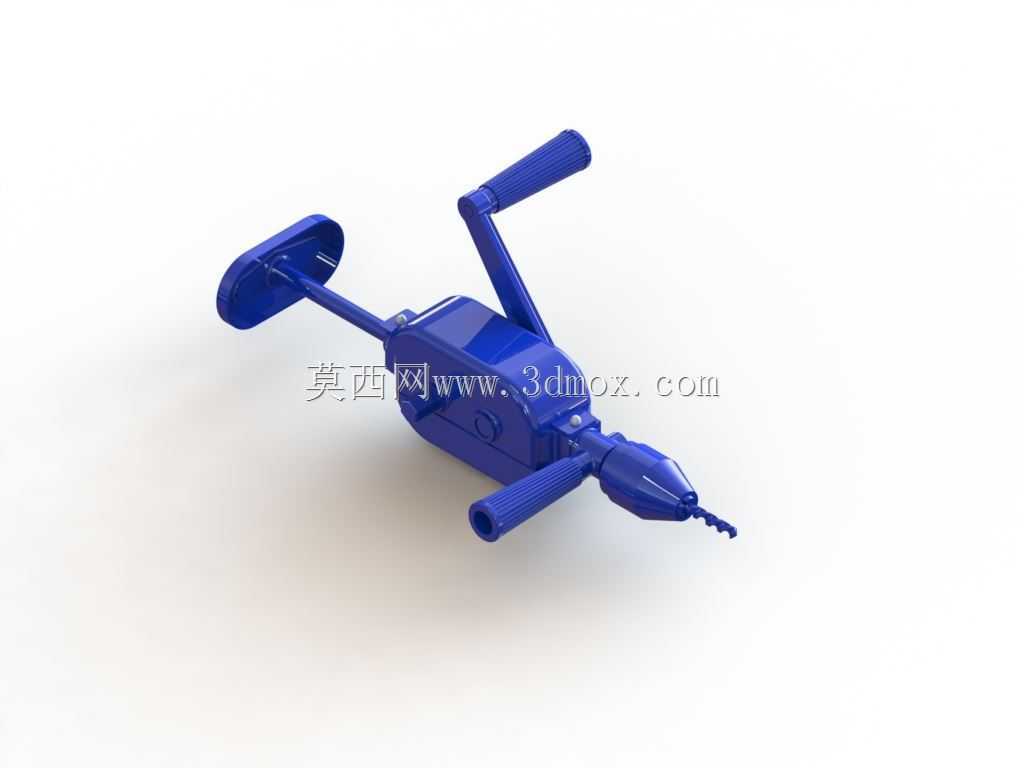

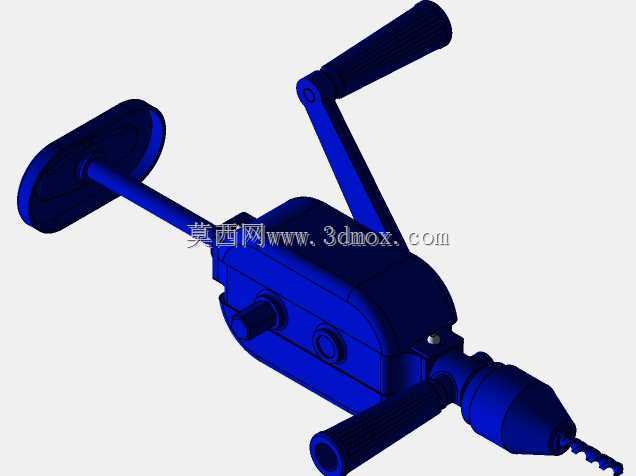

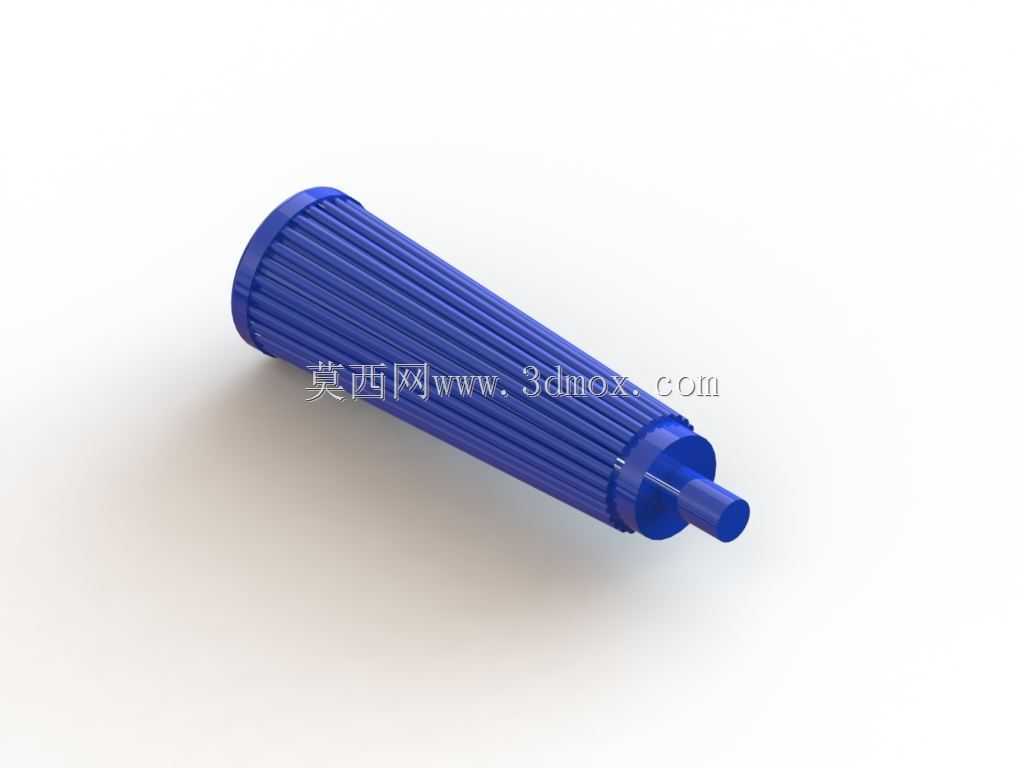

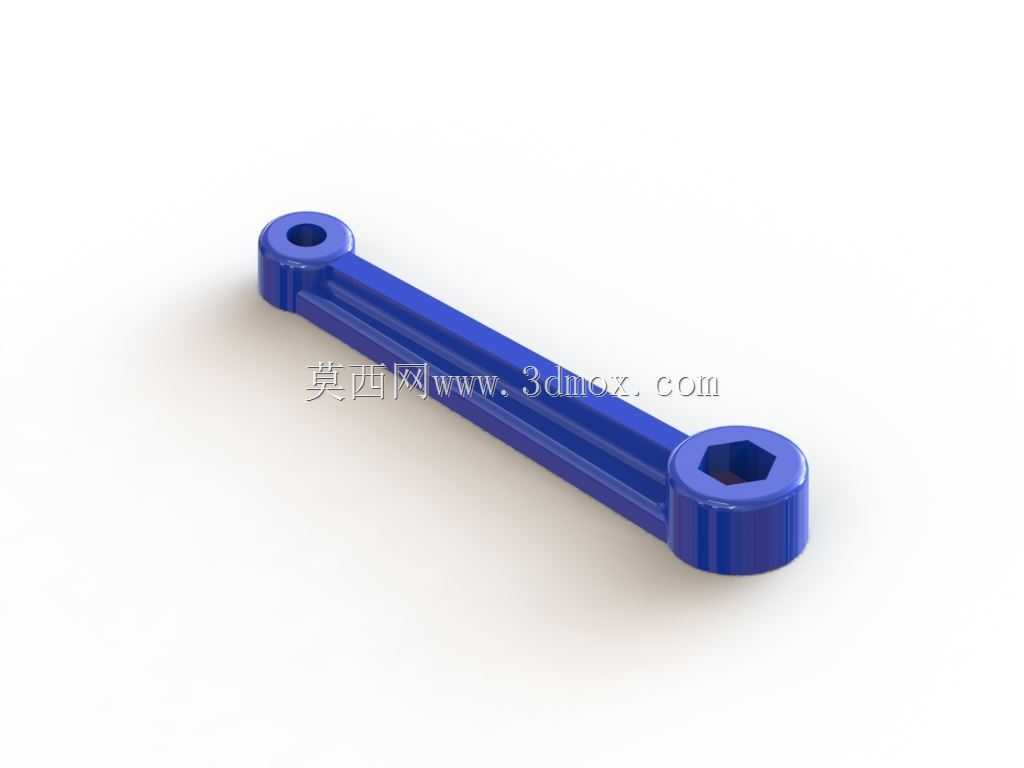

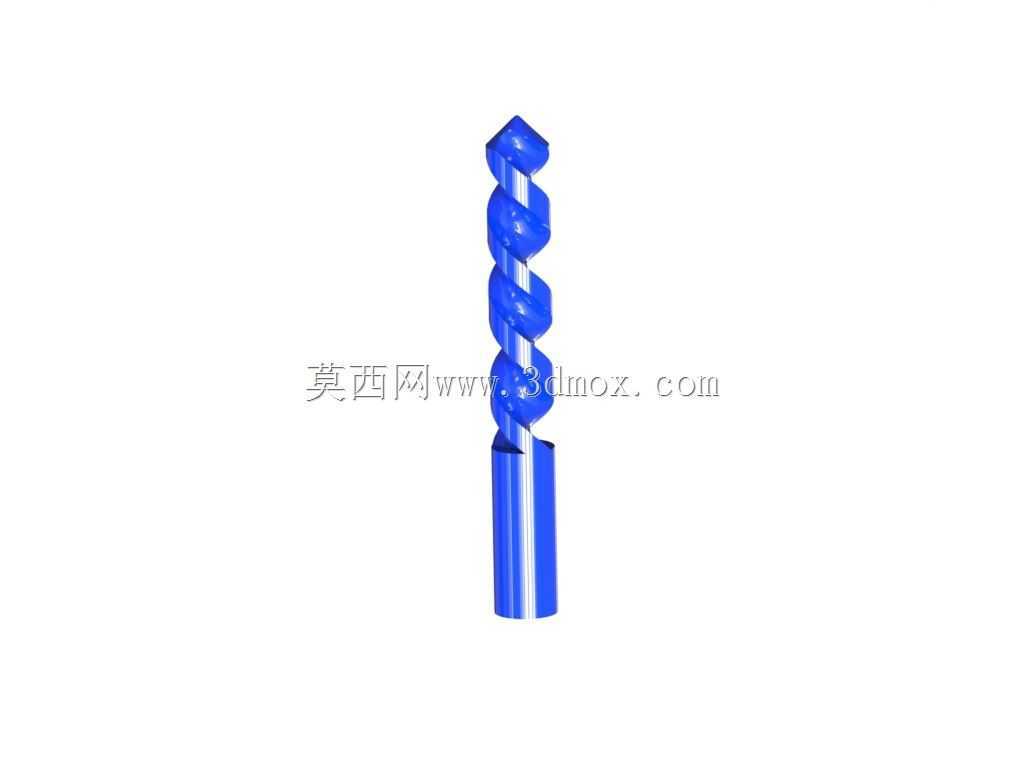

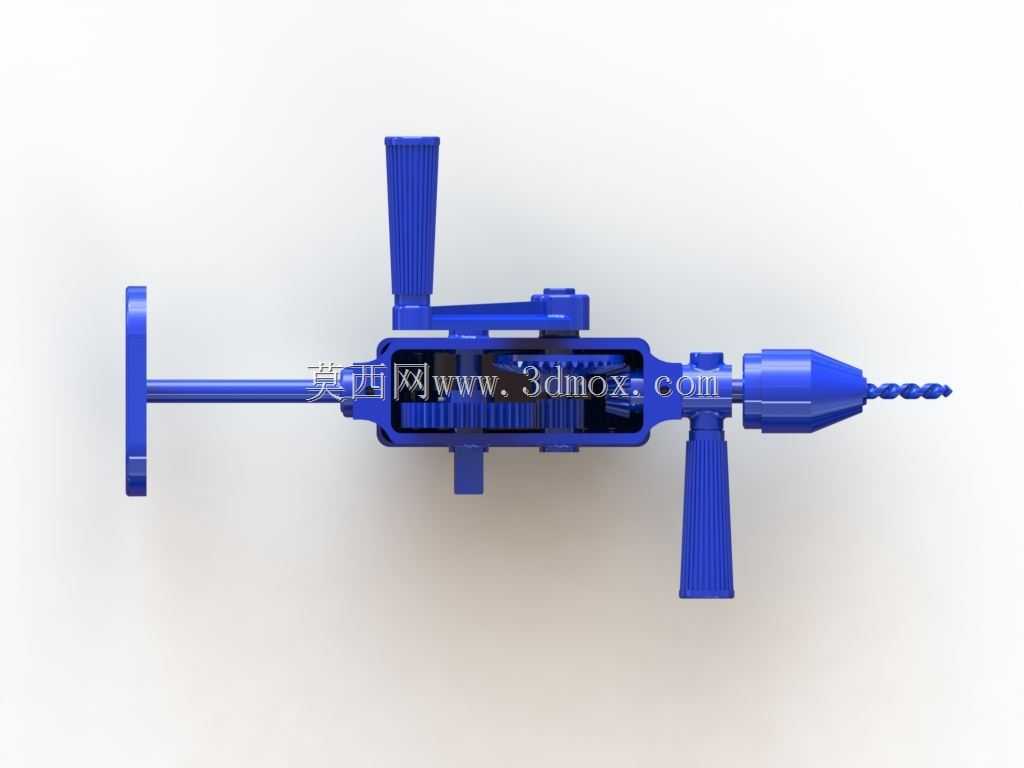

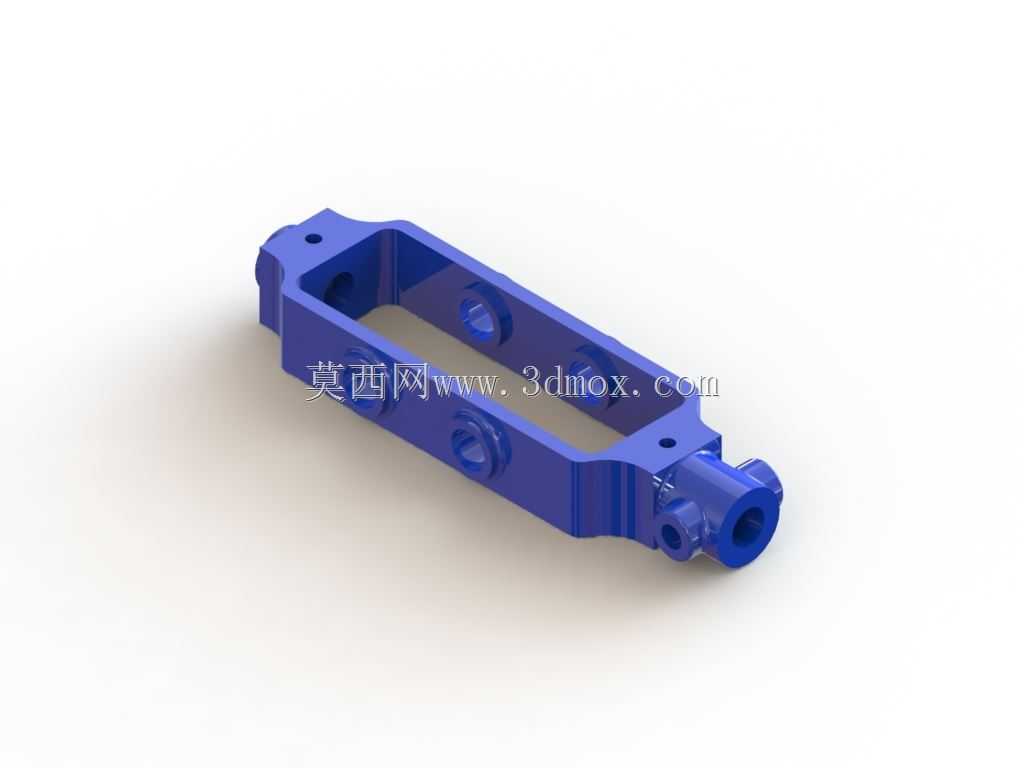

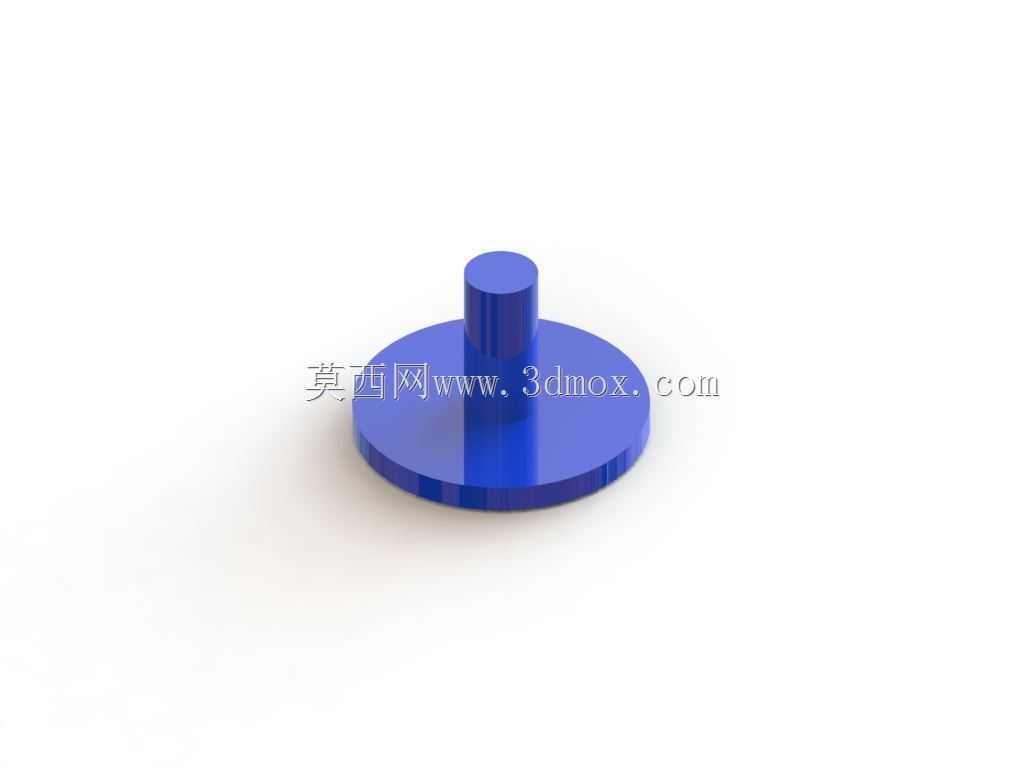

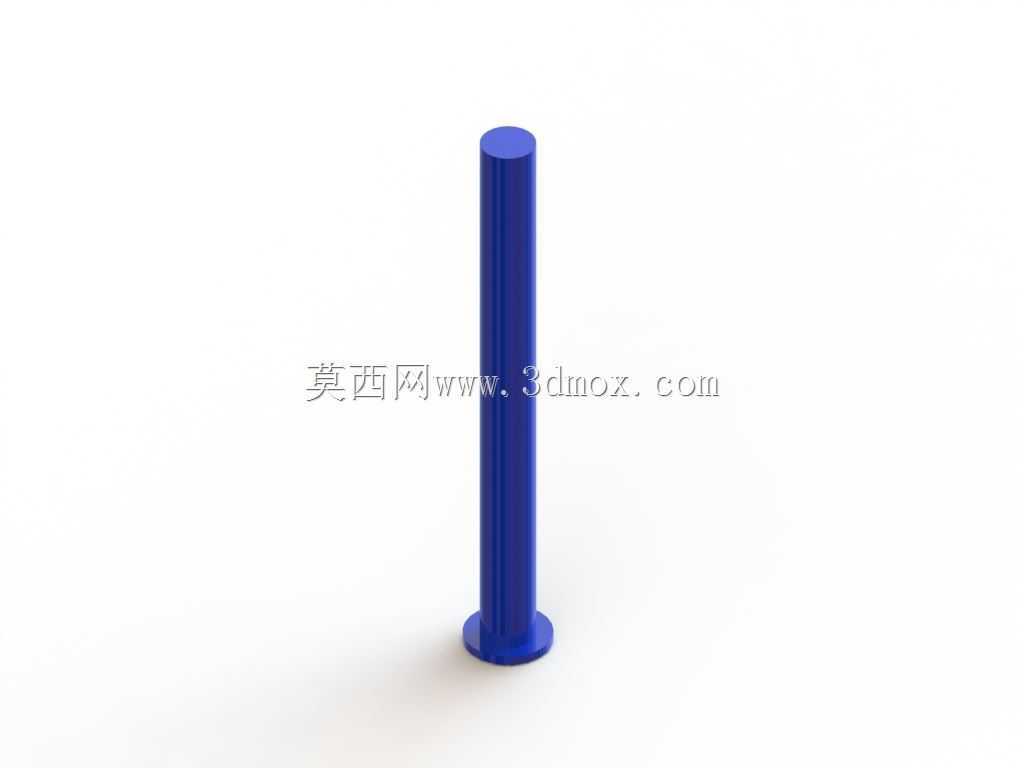

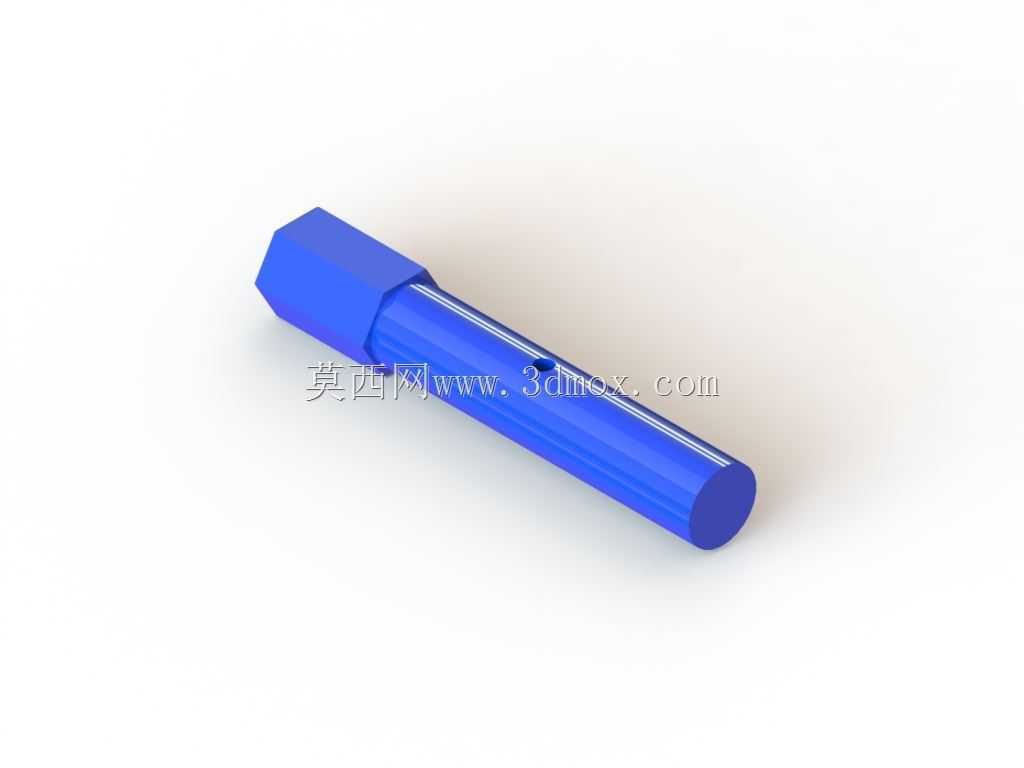

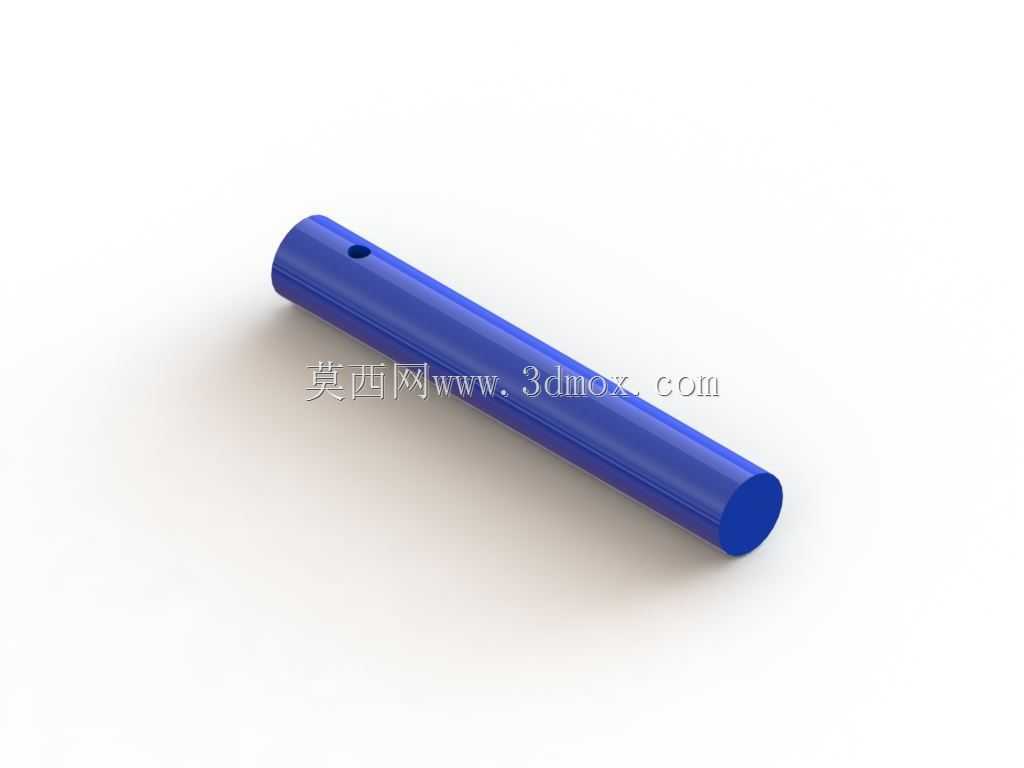

这款手摇式手持钻孔工具的建模，核心围绕无外接动力场景下的轻量钻孔作业需求展开，适配户外无供电、狭小空间作业、DIY手工制作、教学实操演示等多类场景，无需依赖电源或气源，仅通过手动摇臂输入动力即可完成钻孔动作，可对薄塑料、软木、薄铝板、印刷电路板等低硬度工件完成小直径孔加工。从结构设计逻辑来看，整体采用对称式受力布局，主握持手柄设置在机身尾部，贴合手掌握持弧度，作业时可通过该手柄施加轴向进给力，侧方辅助摇臂与机身内部齿轮传动组直连，摇动手柄时通过齿轮组的减速增扭结构，将手摇的圆周运动转化为钻夹头的高速旋转输出，前端辅助支撑手柄可在钻孔时抵住工件表面，平衡钻孔过程中的反扭矩，避免机身随摇臂转动偏移，提升钻孔过程的稳定性。钻夹头部分采用通用小规格夹头结构，可夹持直径范围内的标准直柄麻花钻，夹头锁紧结构做了简化设计，无需额外扳手即可手动拧紧固定钻头，适配快速更换钻头的作业需求。机身外壳采用一体化塑料壳体设计，将内部传动齿轮组完全包裹在内，既可以避免作业过程中碎屑、灰尘进入传动结构造成卡滞，也能在传动结构与操作人员手部之间形成防护，避免转动部件剐蹭手部。外形尺寸上，整体长度控制在单手握持可操作的范围内，机身最大宽度不超过成年人手掌宽度，摇臂转动半径经过优化，既保证足够的传动扭矩，也不会因转动半径过大造成操作时与周边工件干涉，所有边角位置均做了圆角过渡处理，没有尖锐棱角，避免握持或操作过程中划伤手部。建模过程中对各运动部件的配合间隙做了合理预留，摇臂与机身连接位置、钻夹头与机身输出轴位置均预留了转动间隙，模拟实际装配后的运动状态，可直接用于3D打印制作功能验证样件，也可作为手动工具结构设计的参考案例，用于教学演示手动传动结构的工作原理，或是作为轻量化手动工具开发的结构原型，帮助设计人员快速验证手持钻孔工具的人机工程合理性与传动结构可行性。
