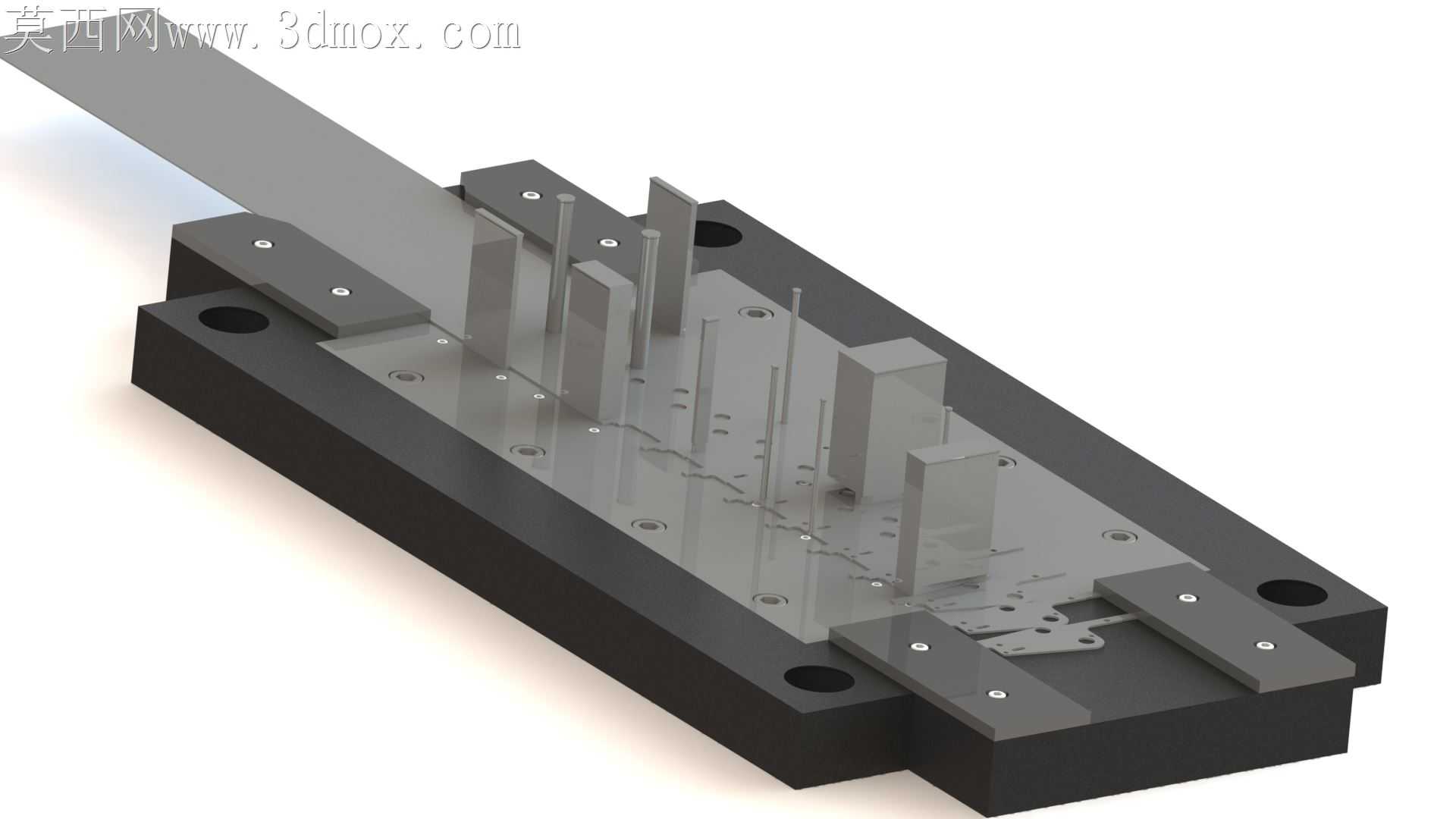

汽车座椅保持架金属板冲切工装结构

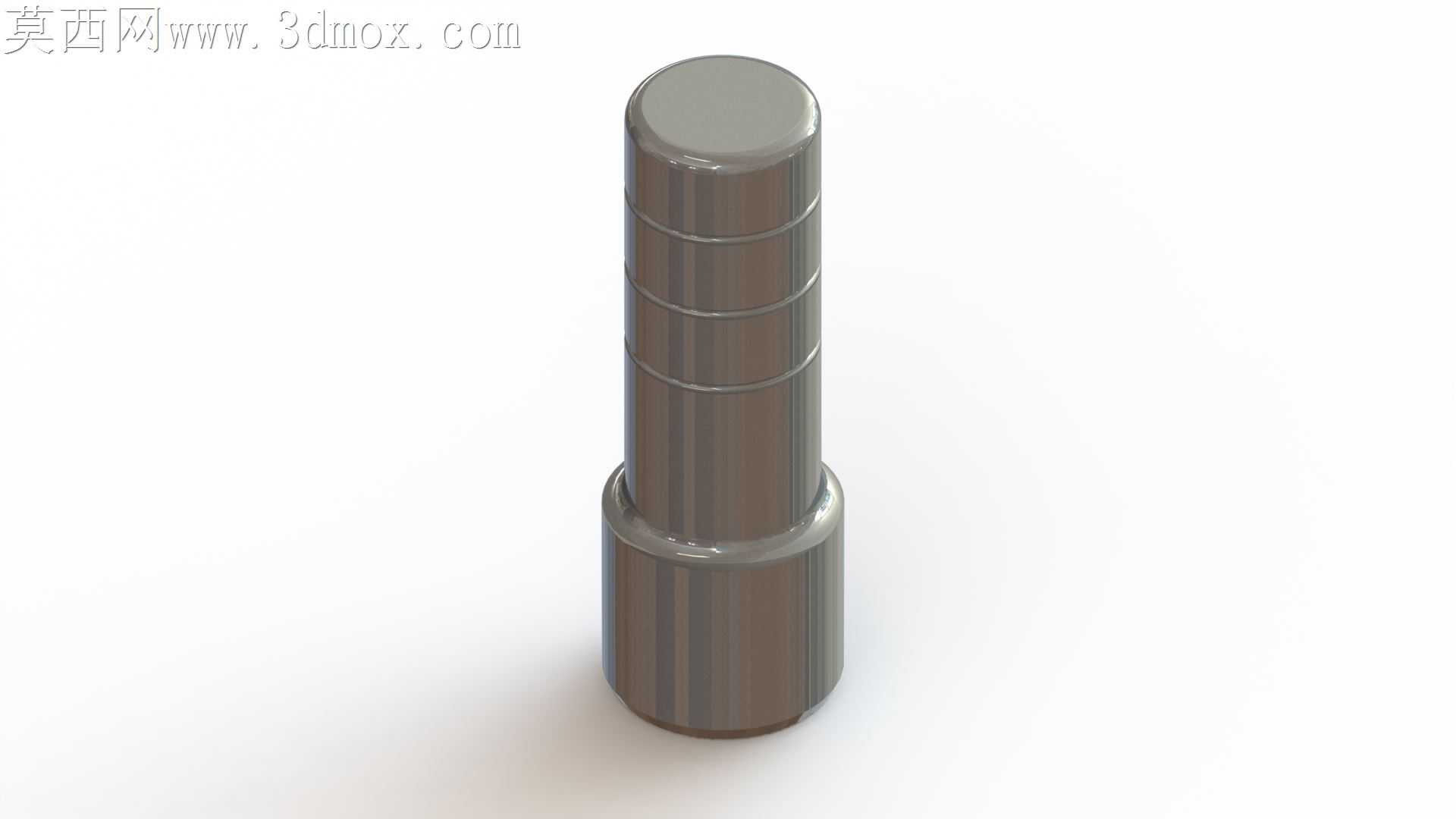

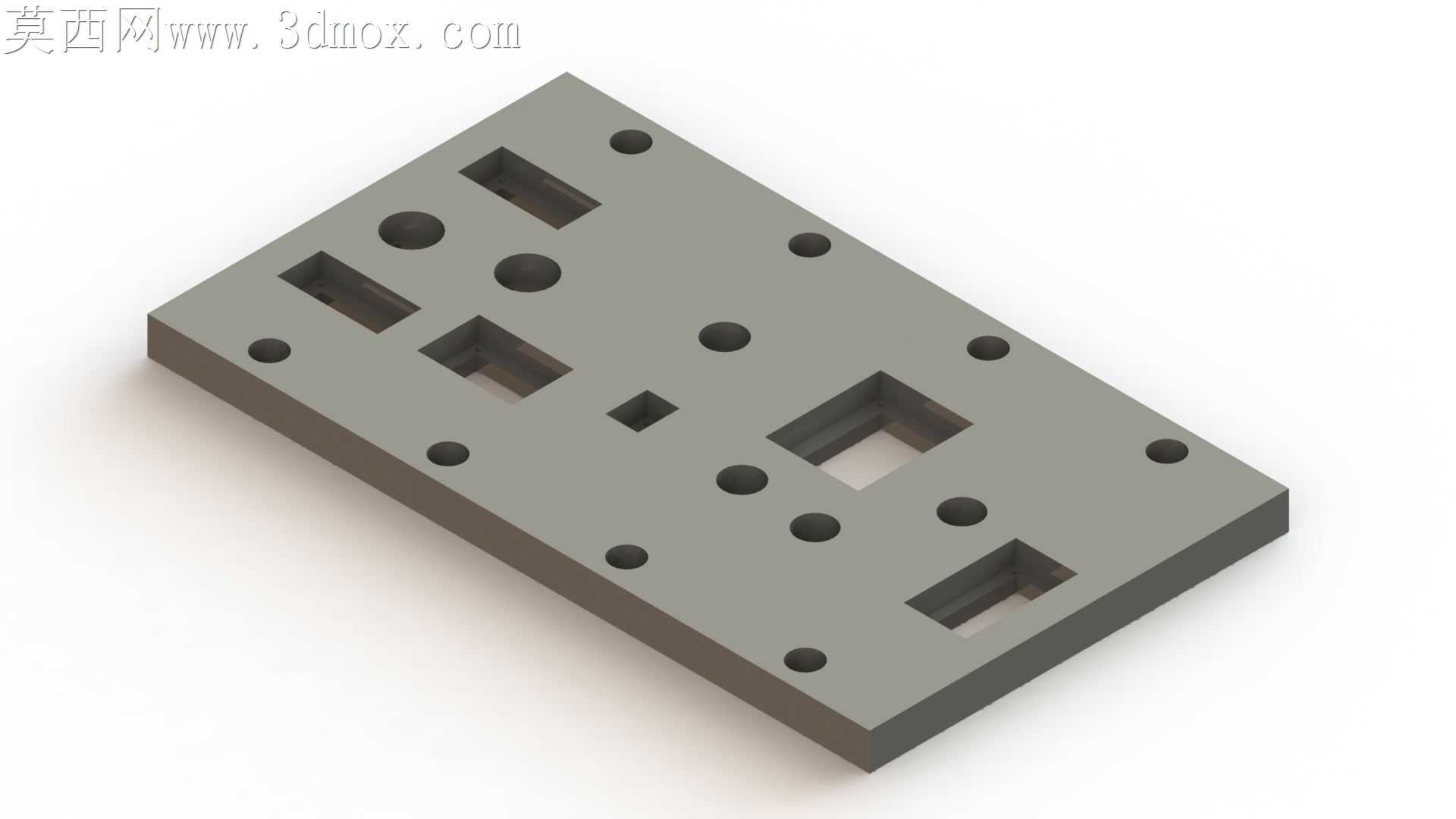

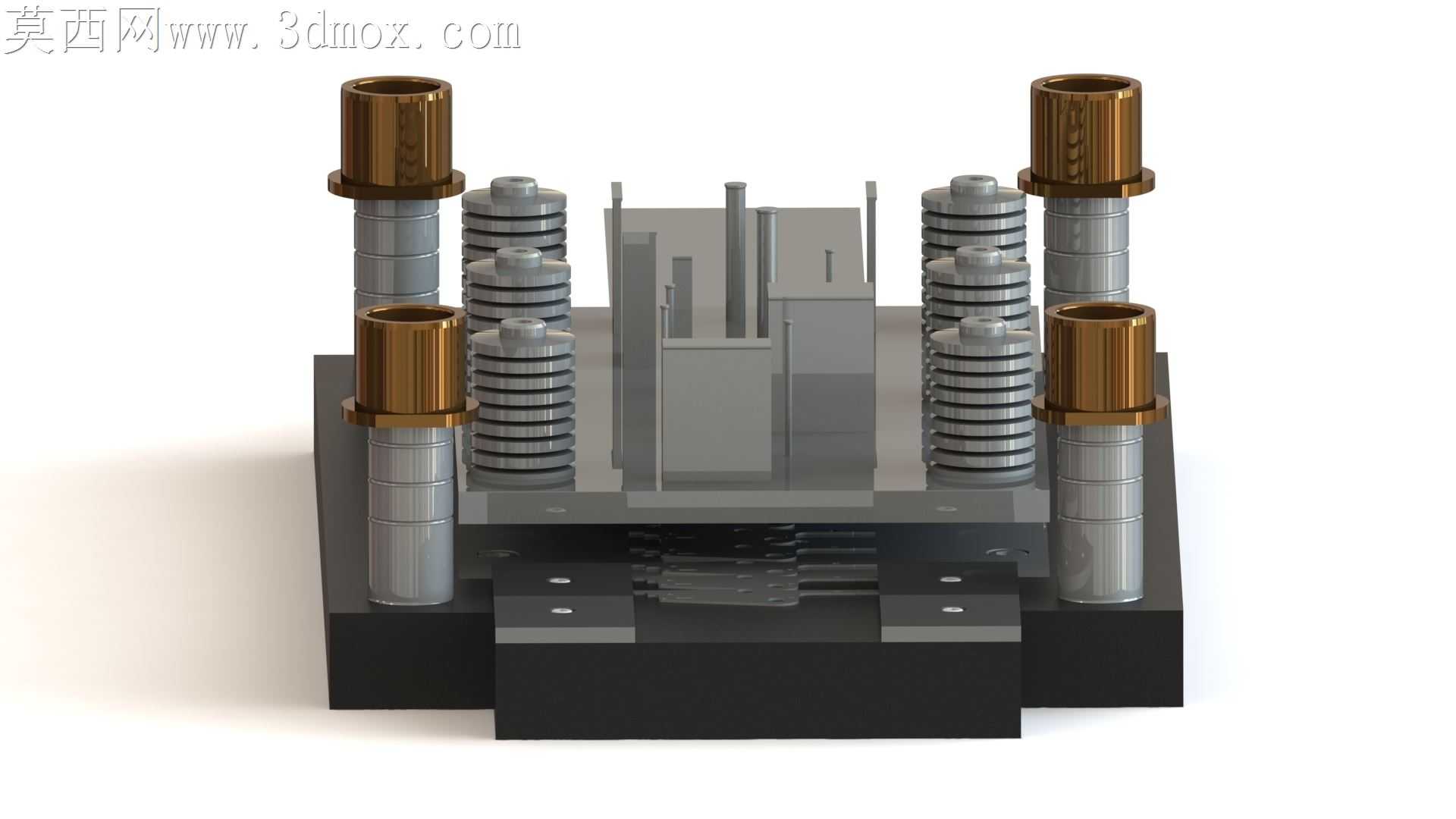

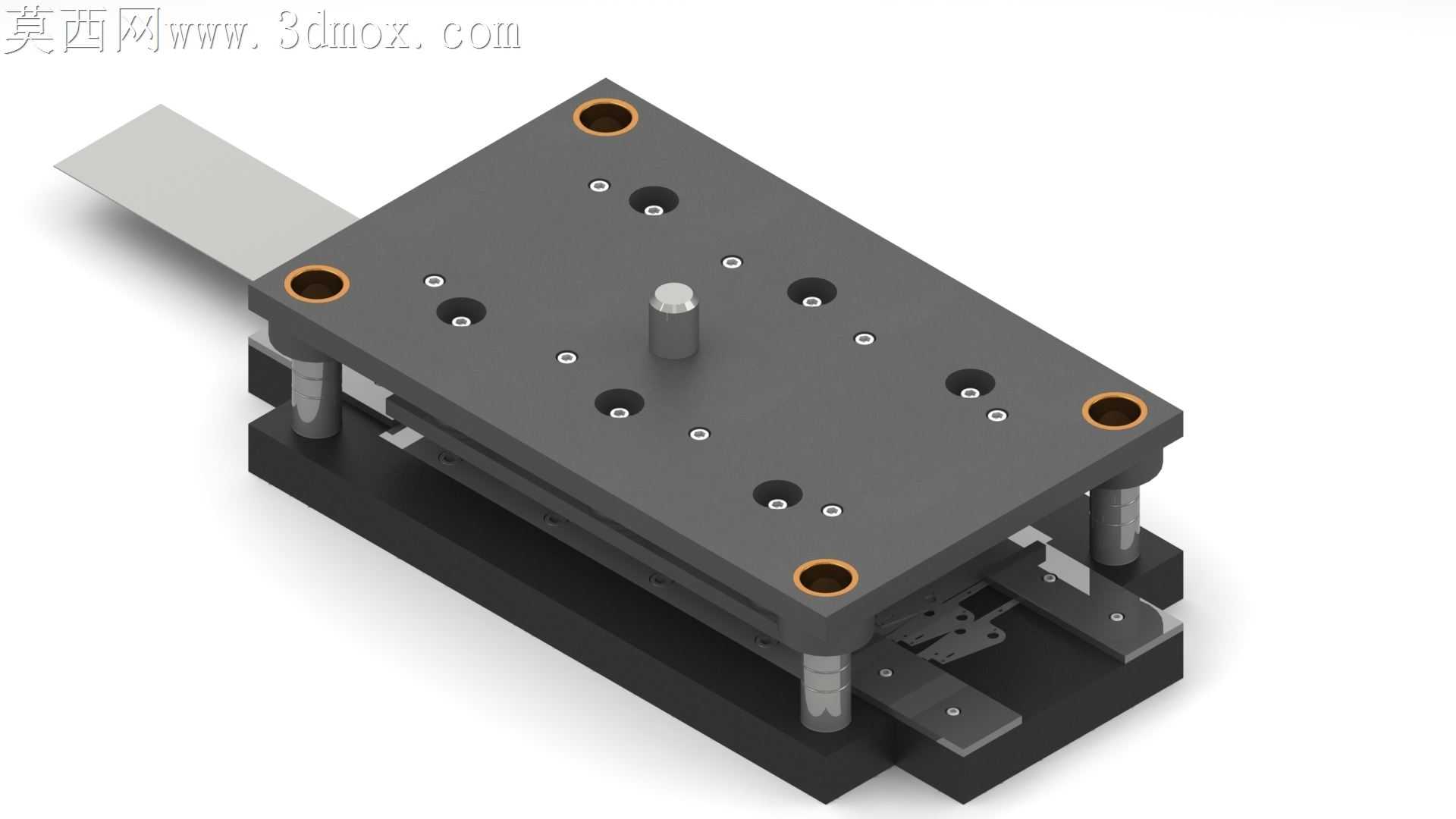

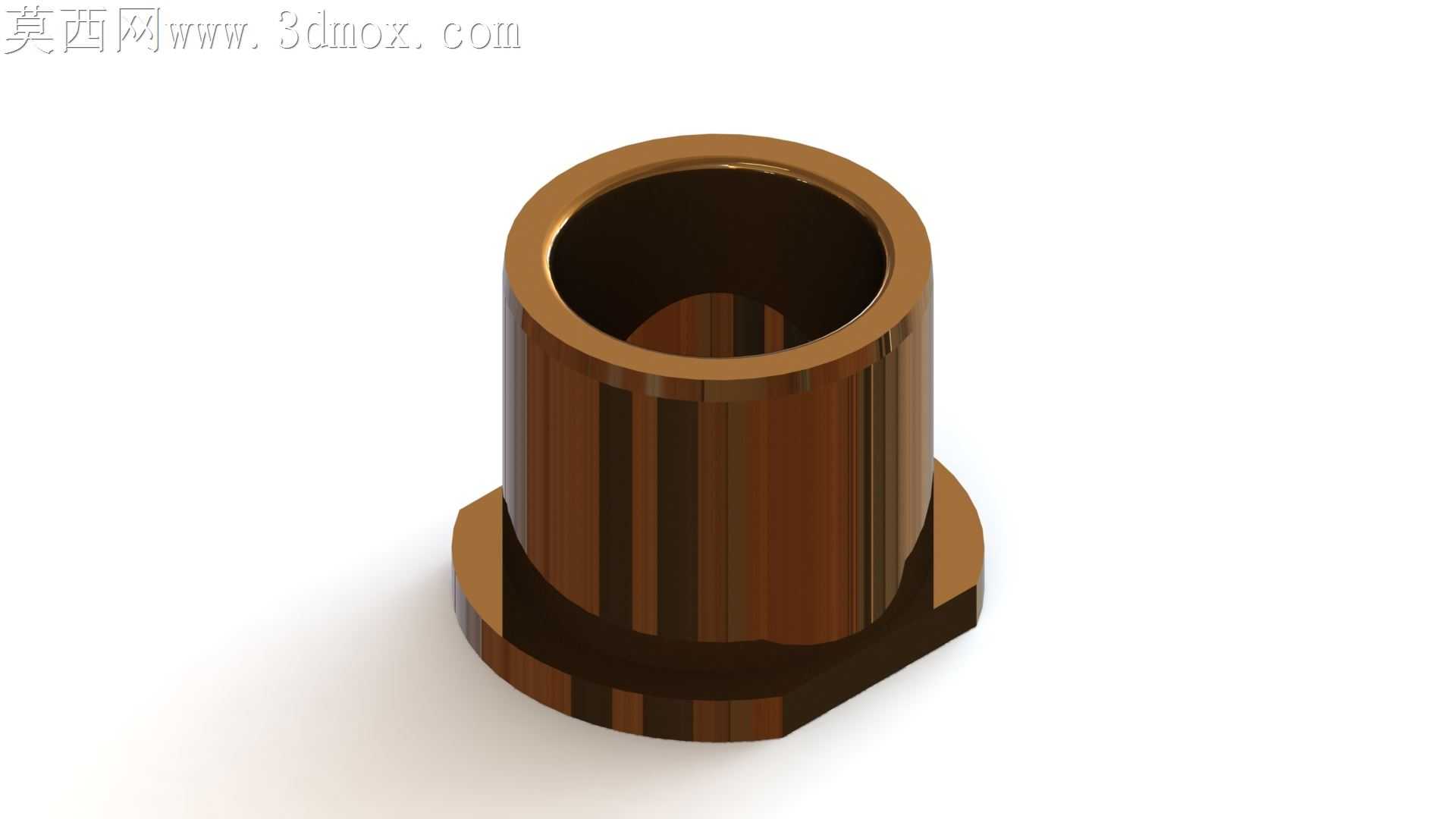

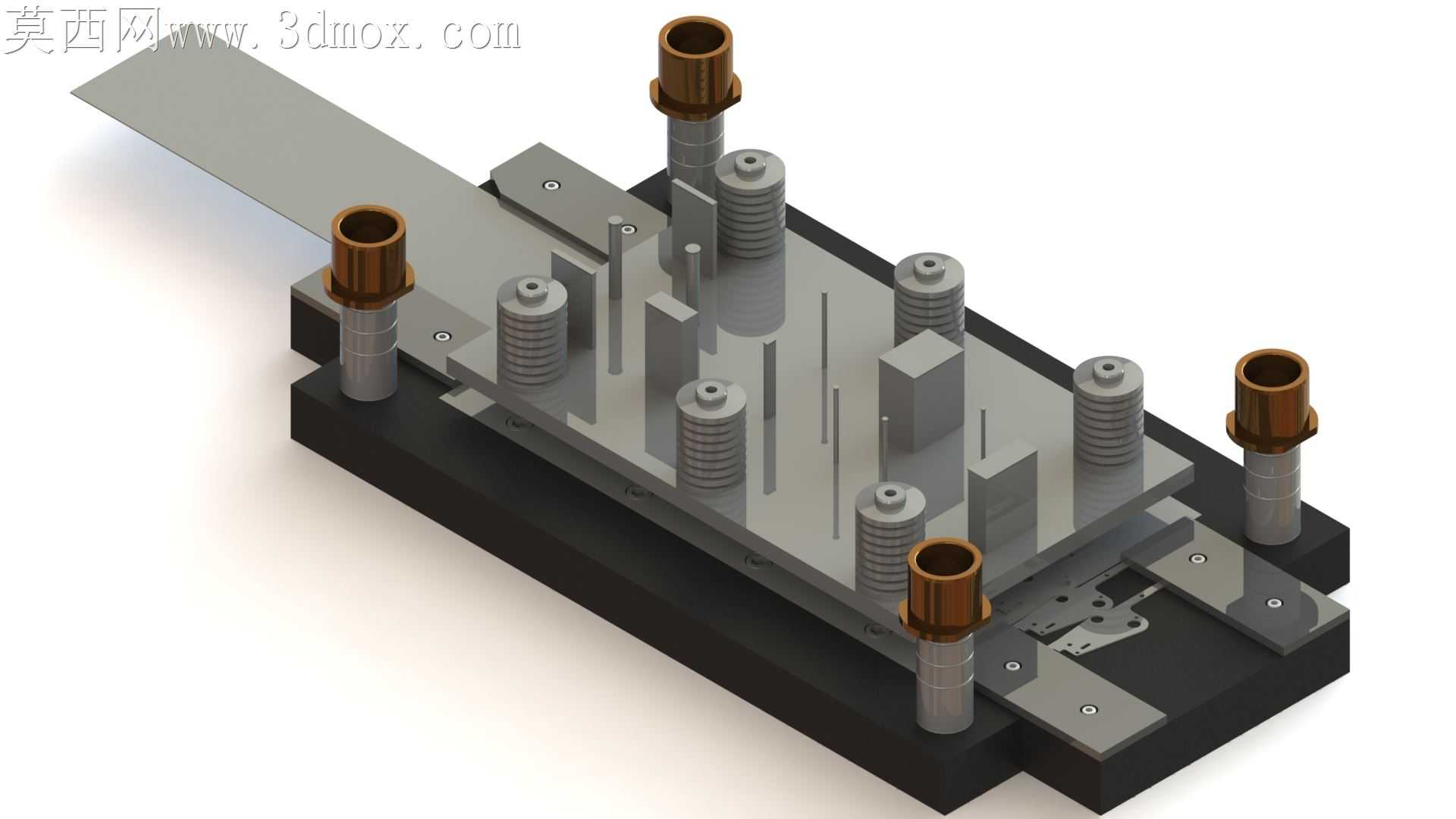

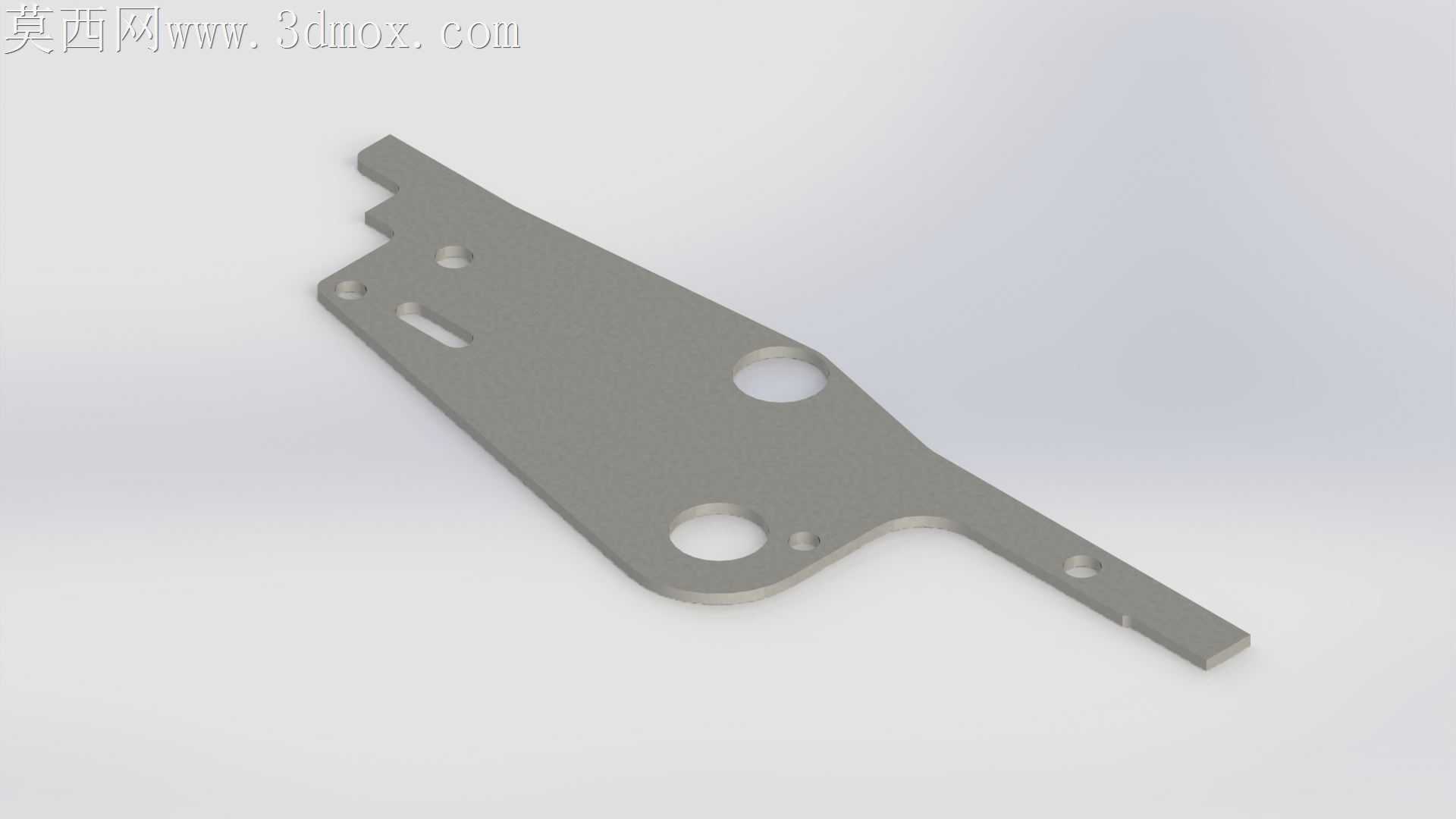

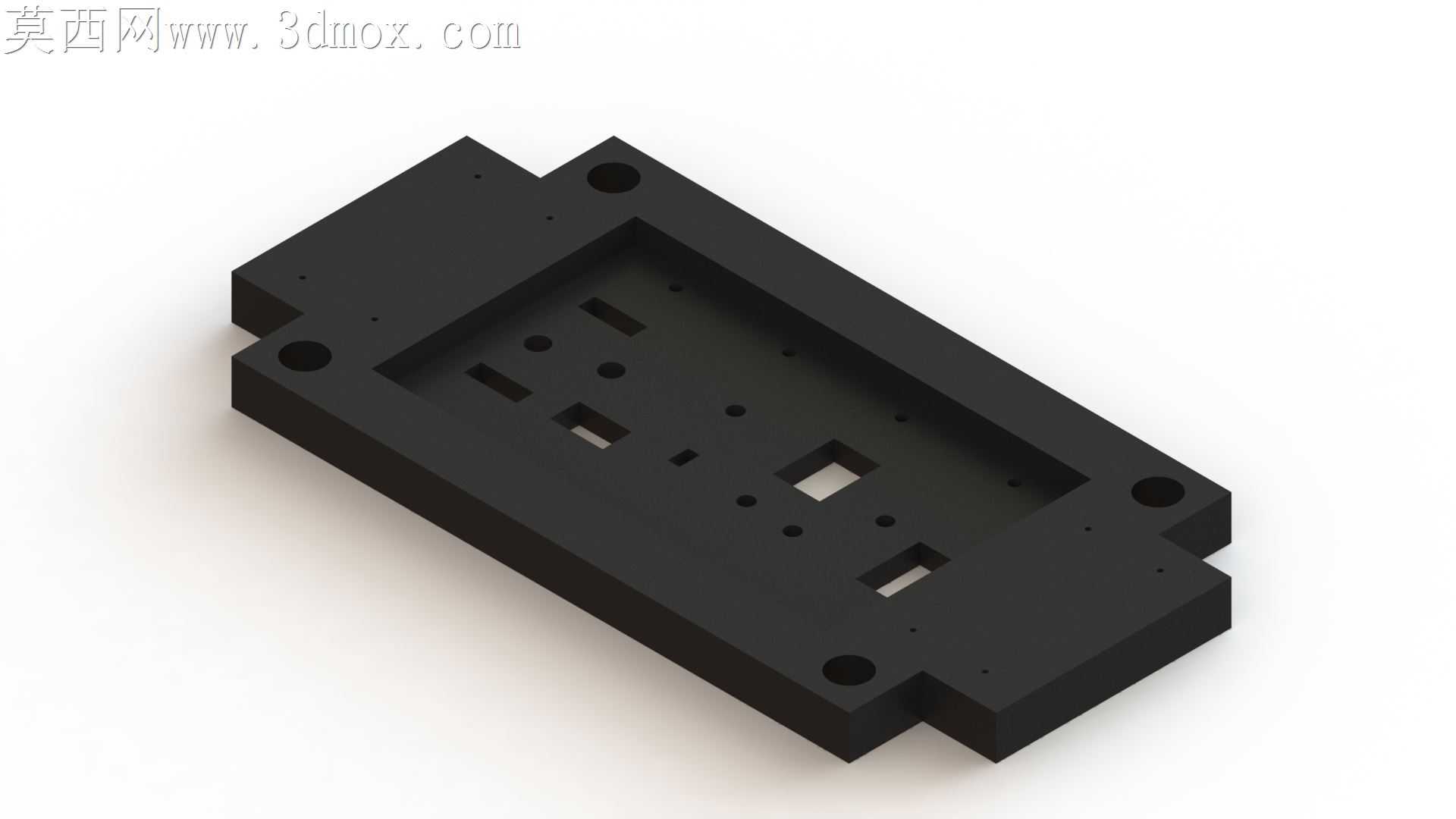

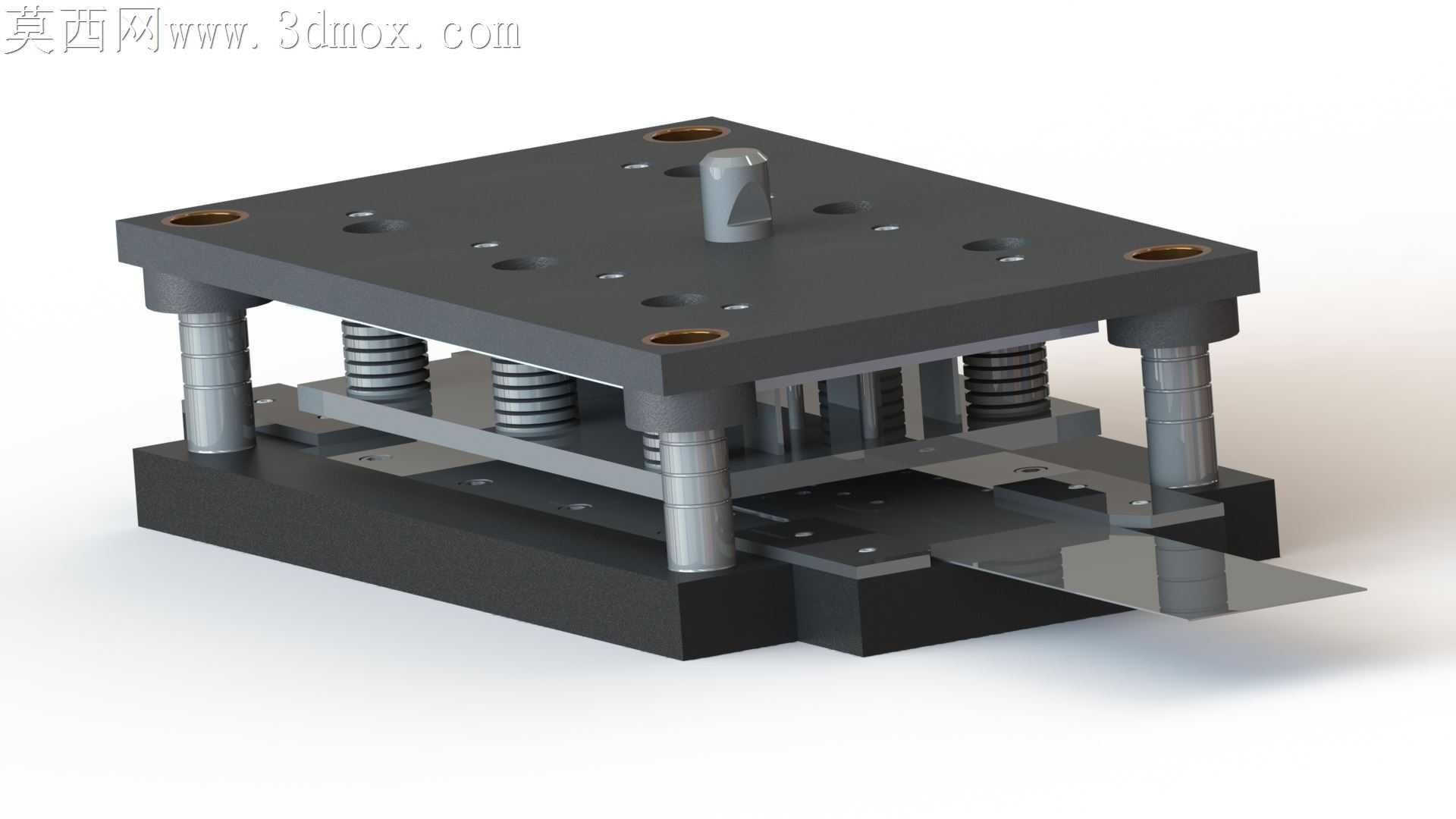

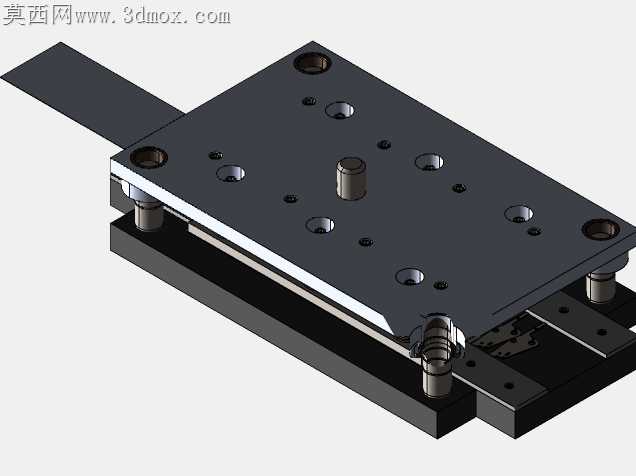

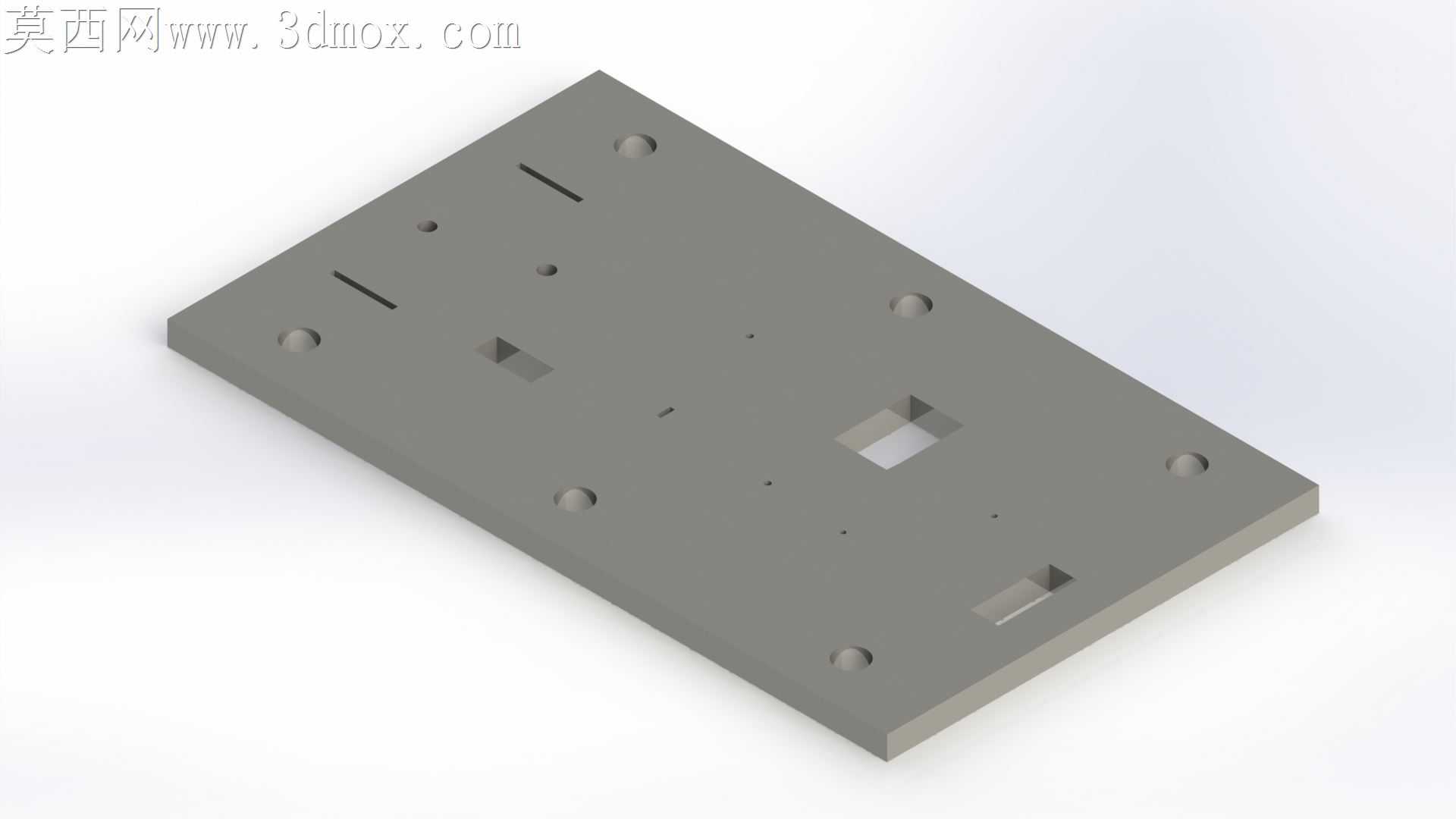

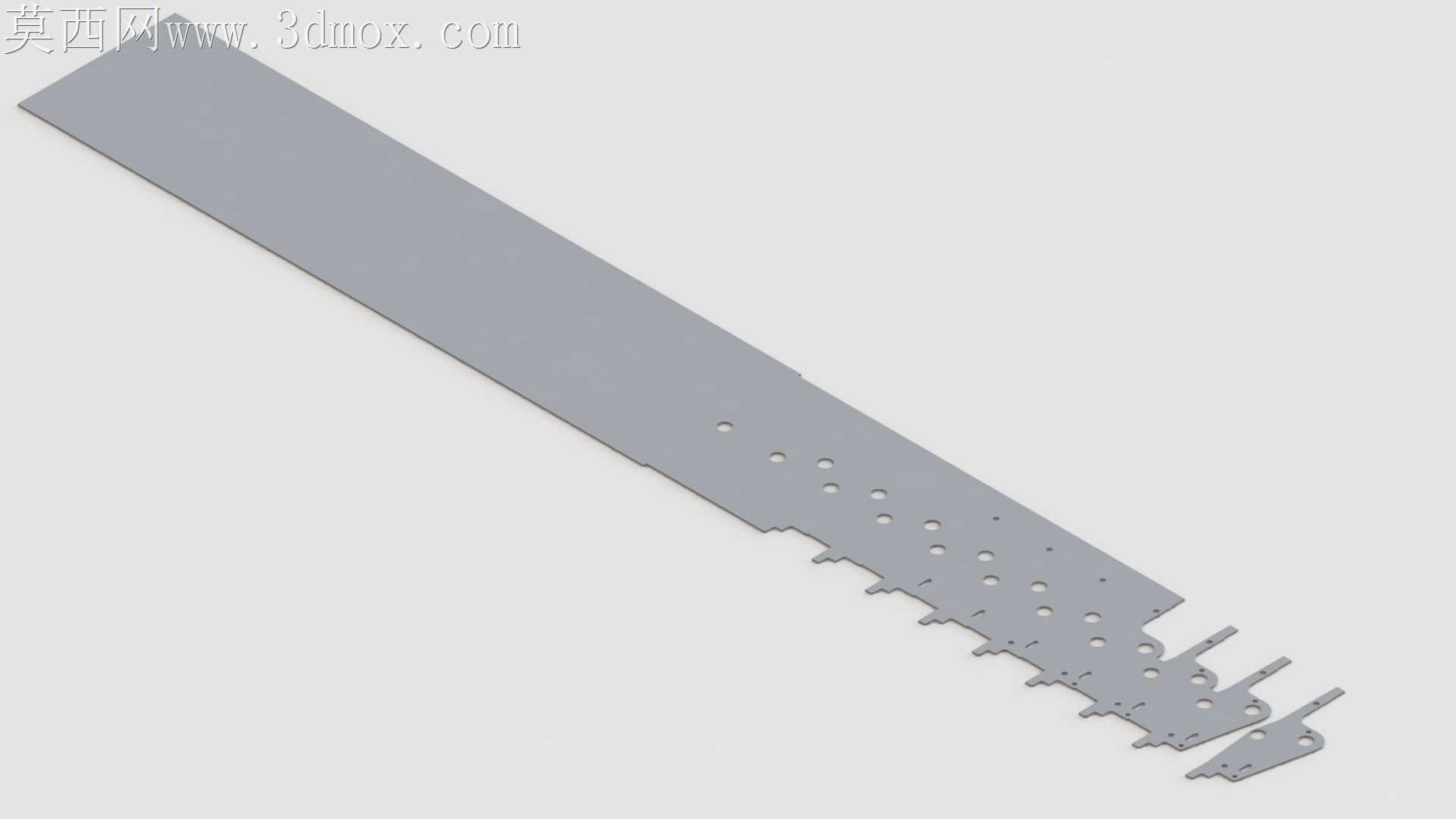

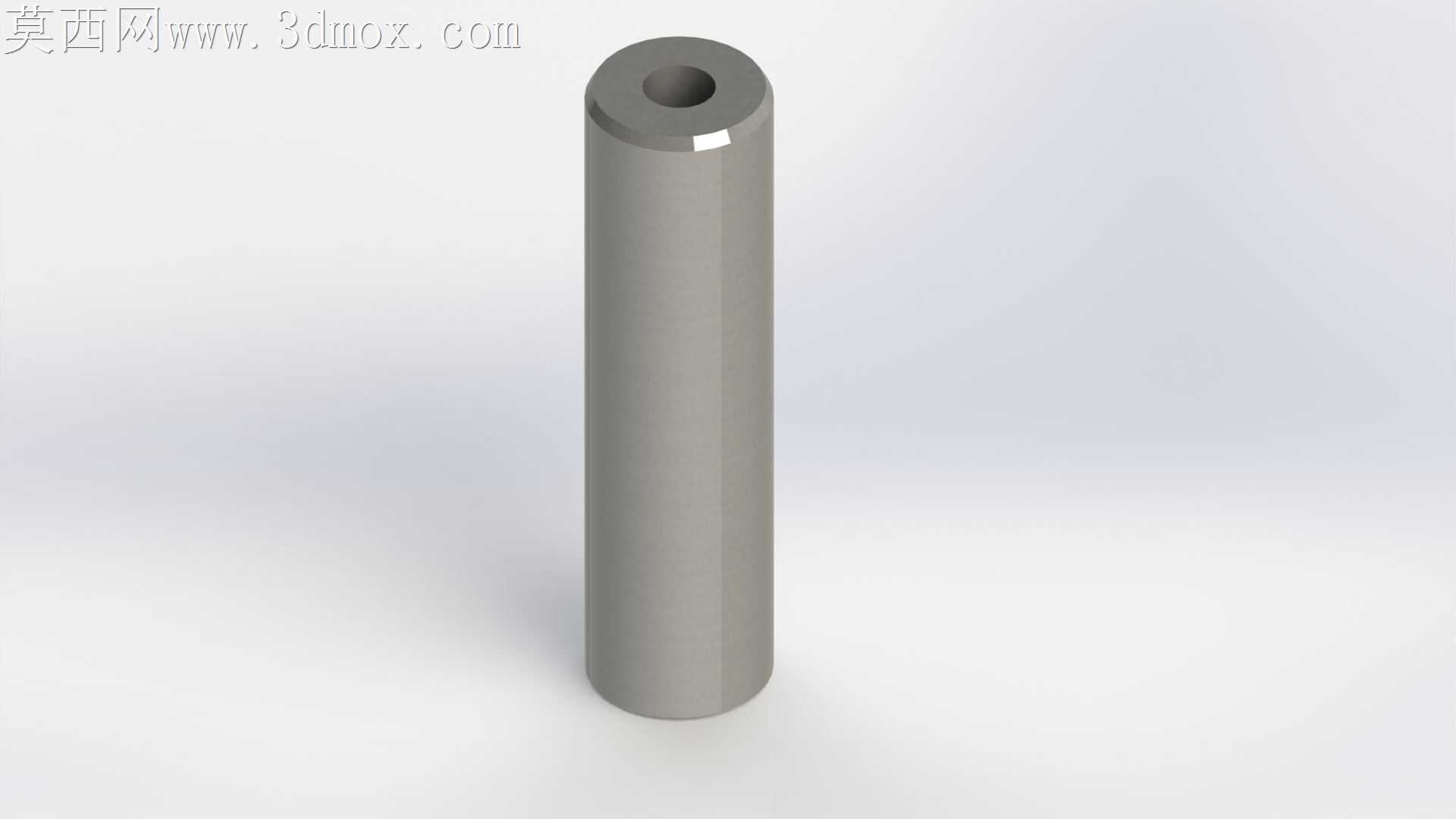

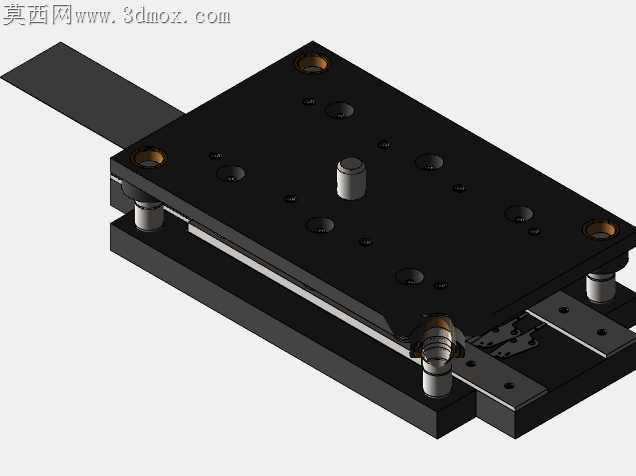

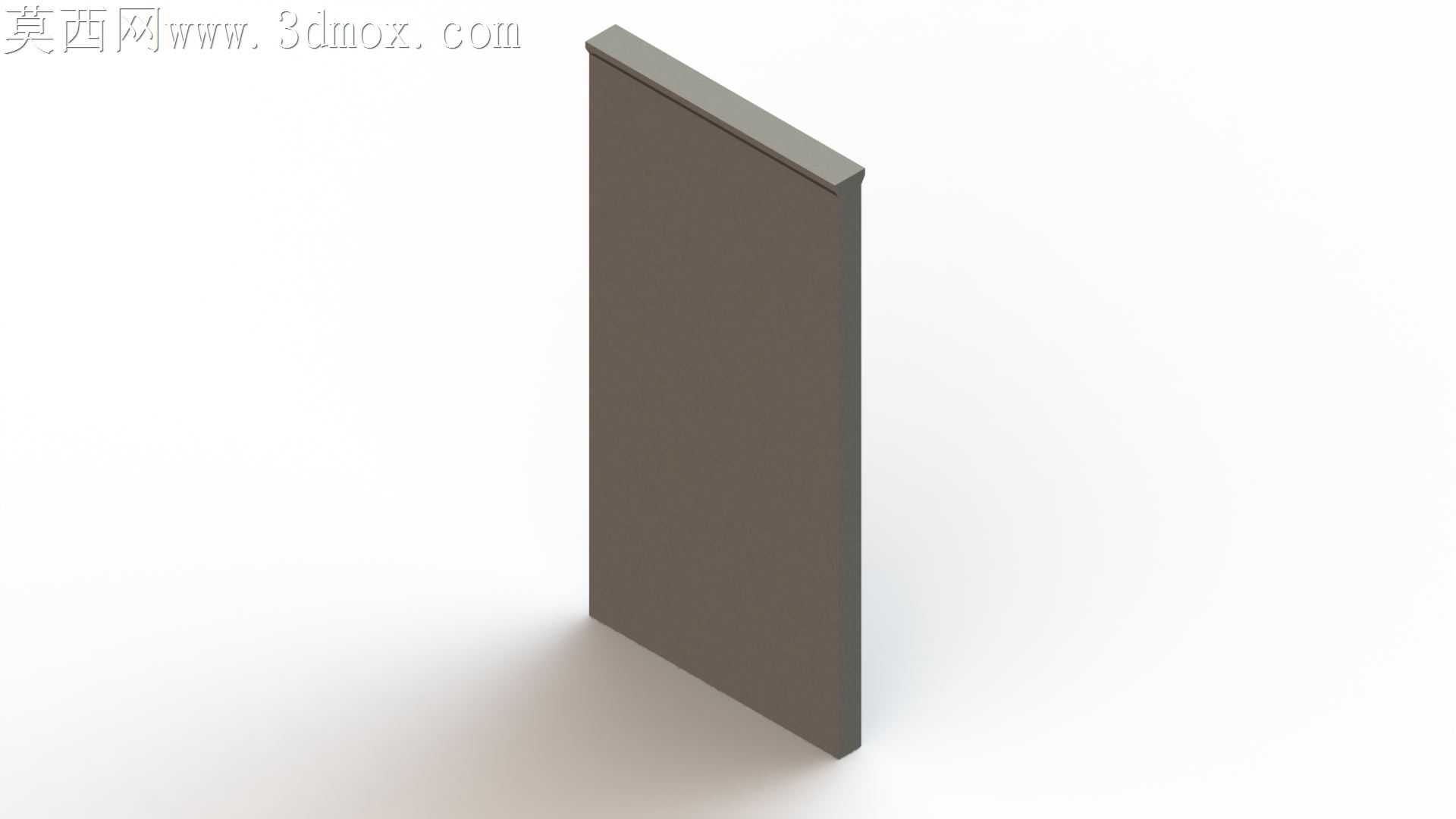

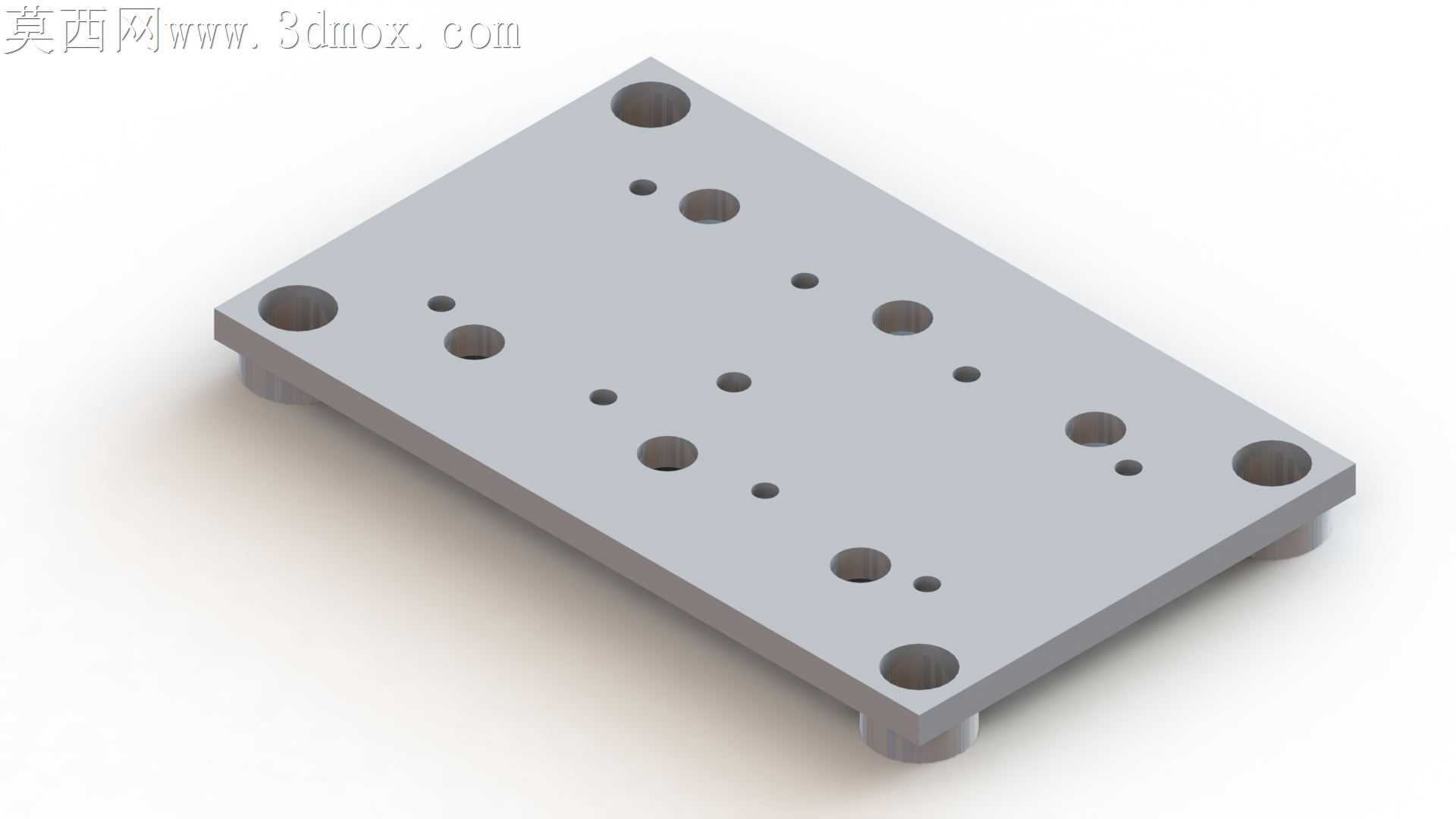

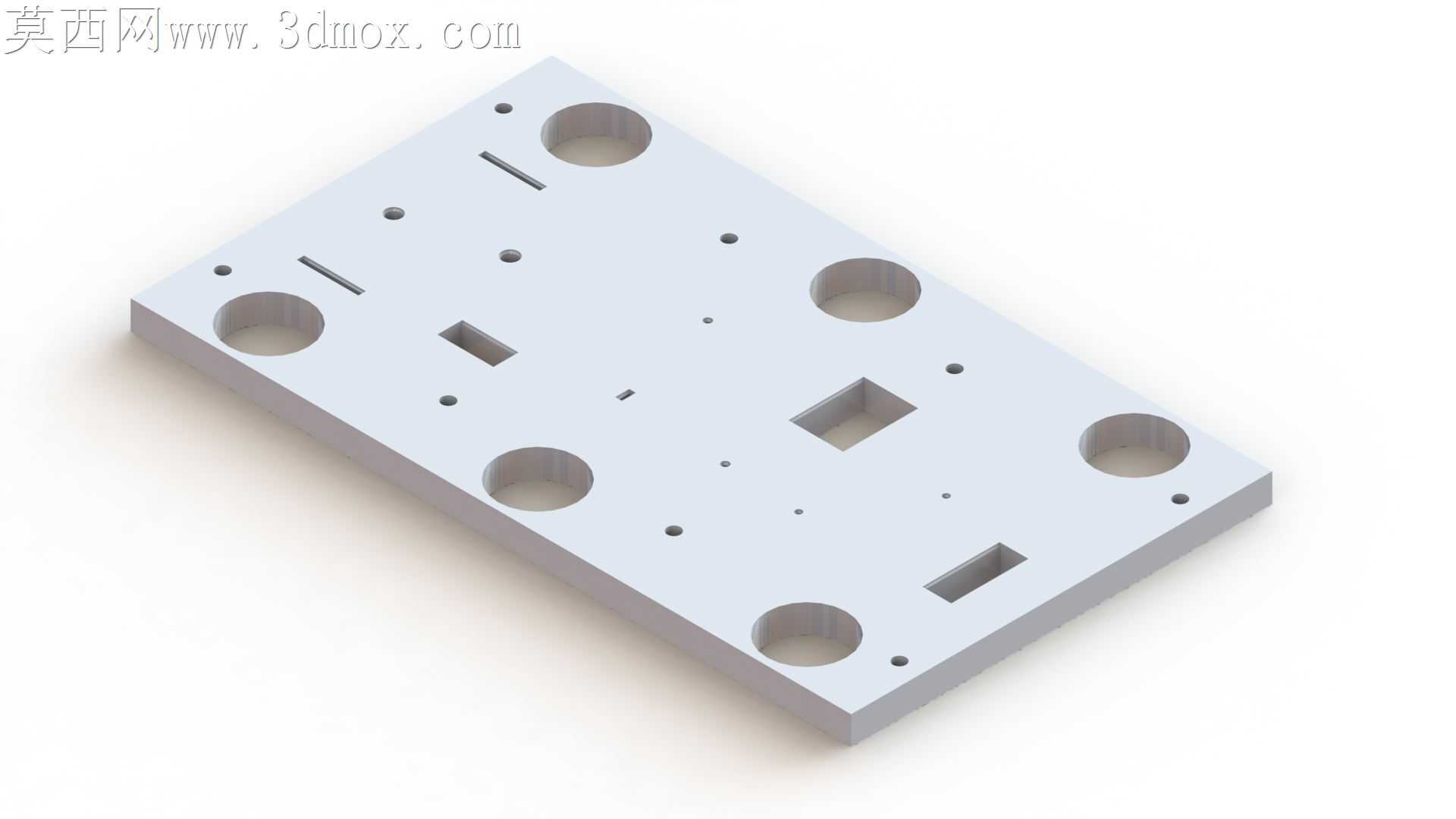

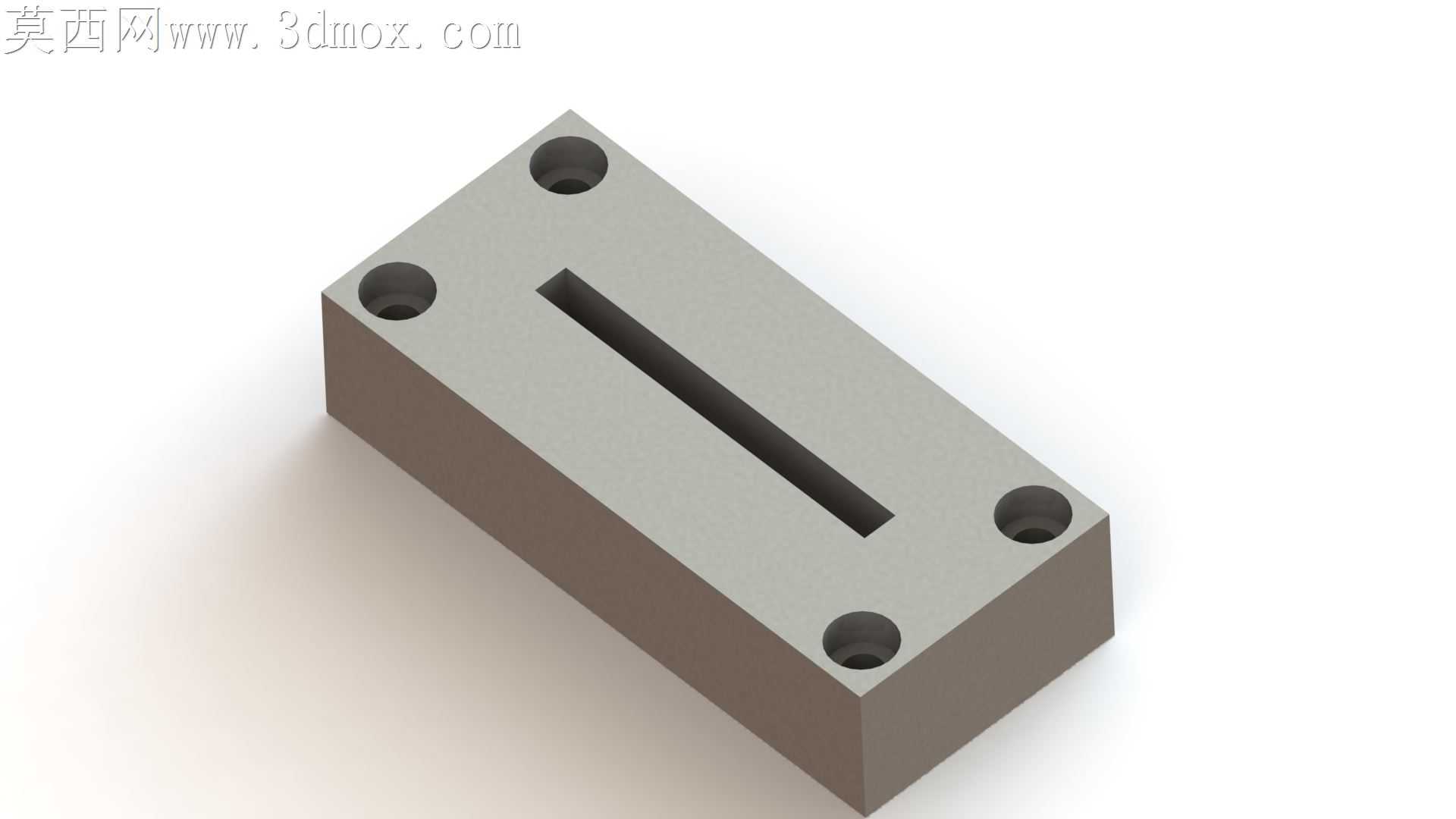

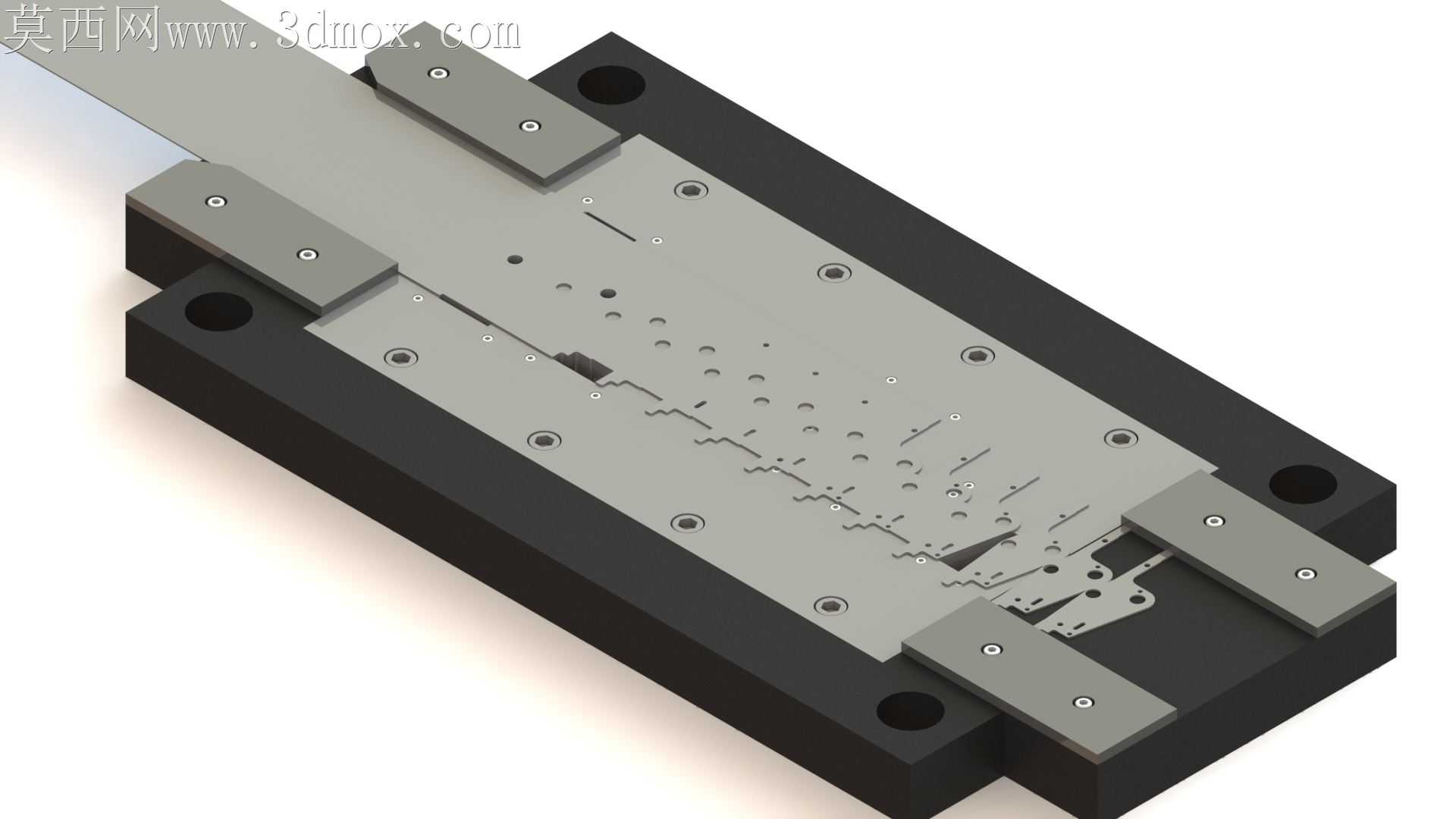

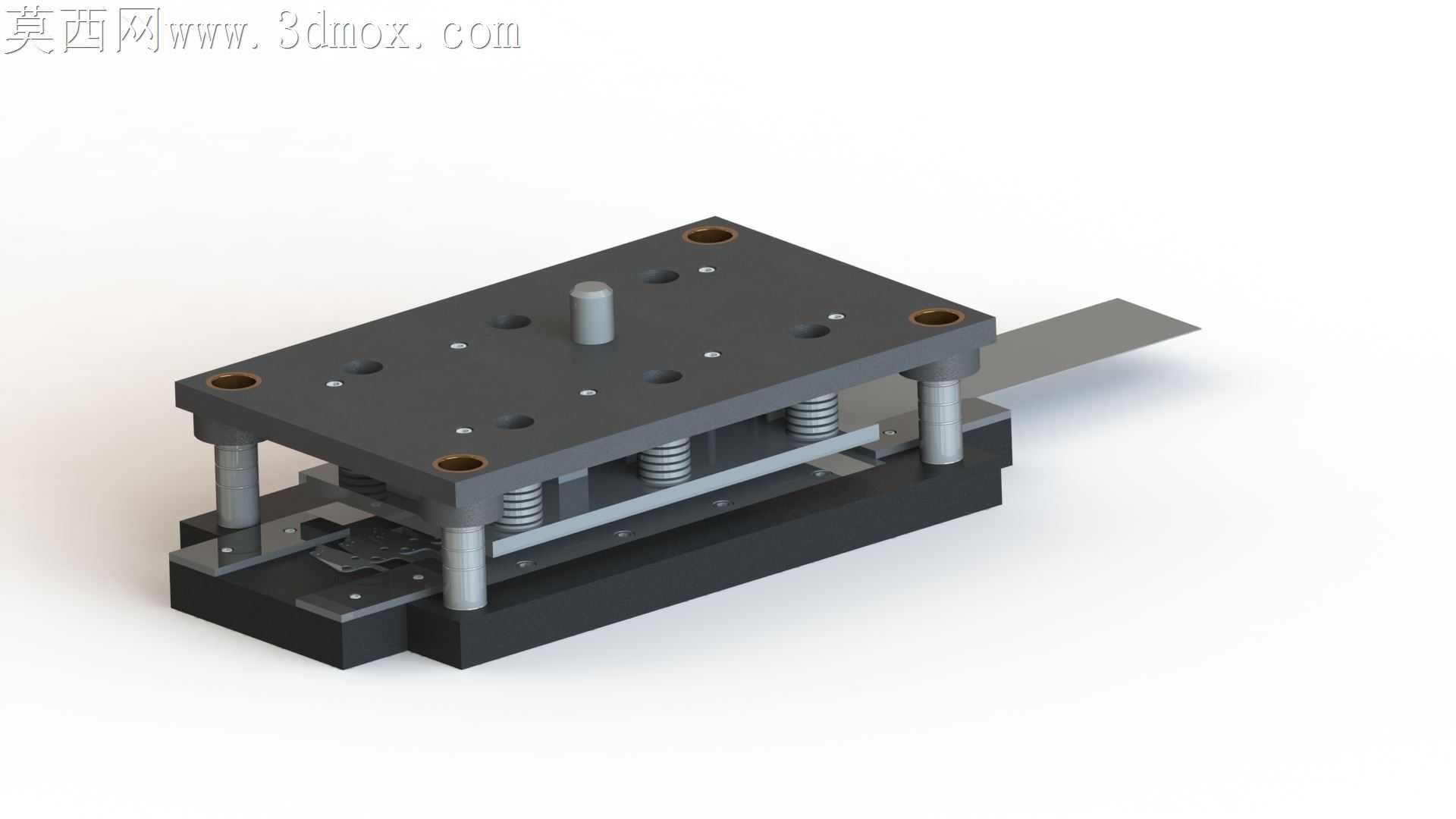

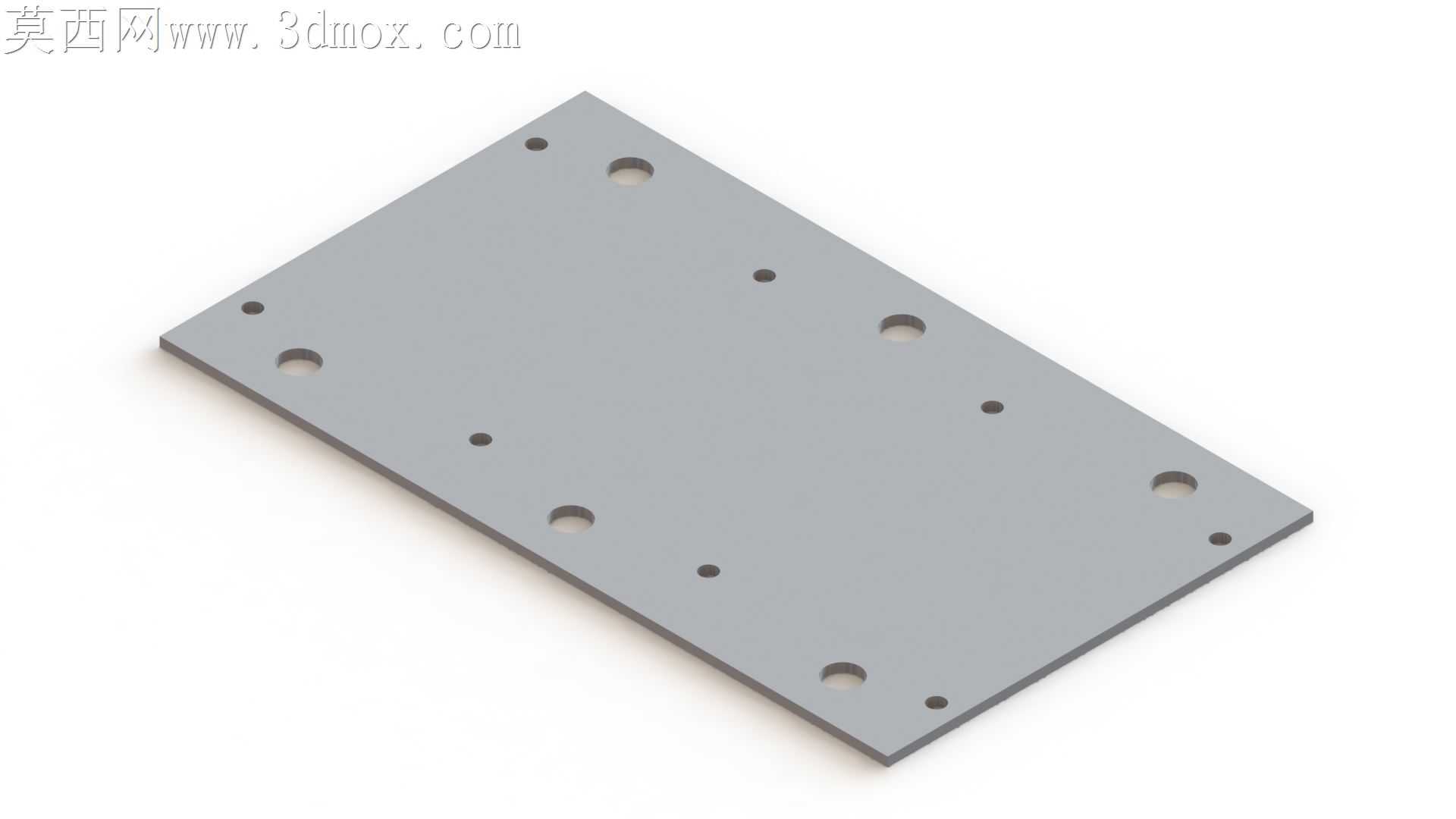

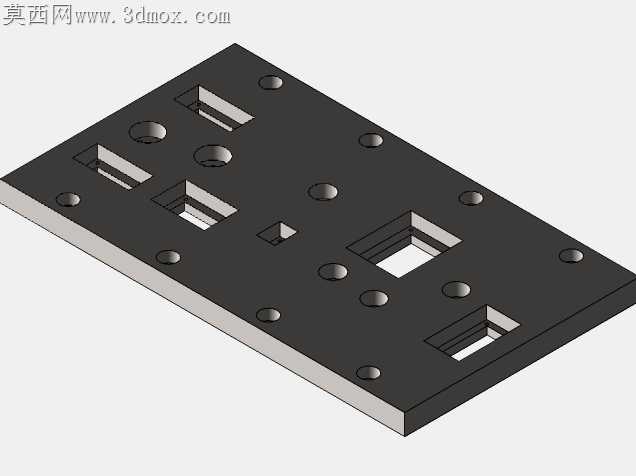

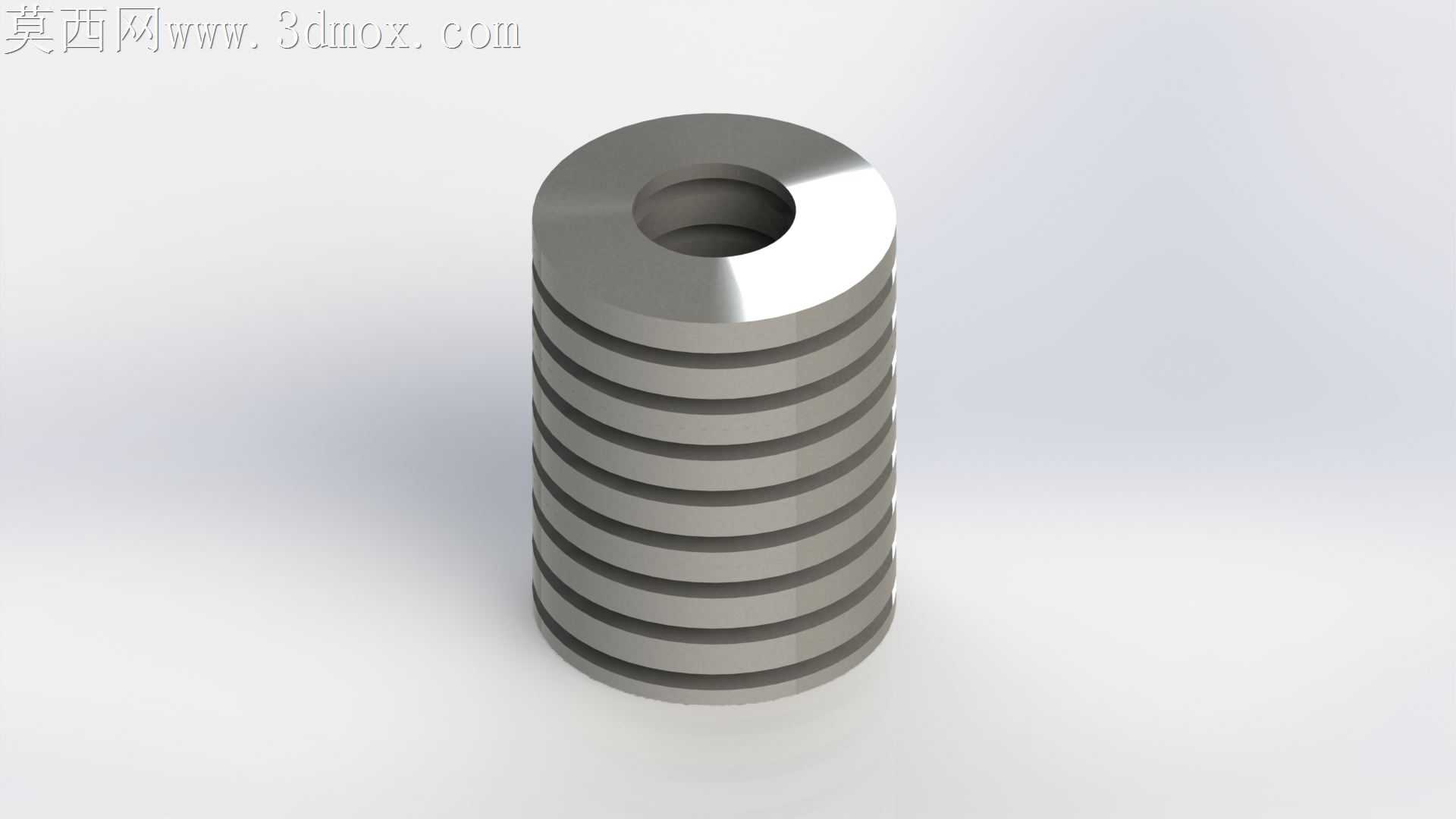

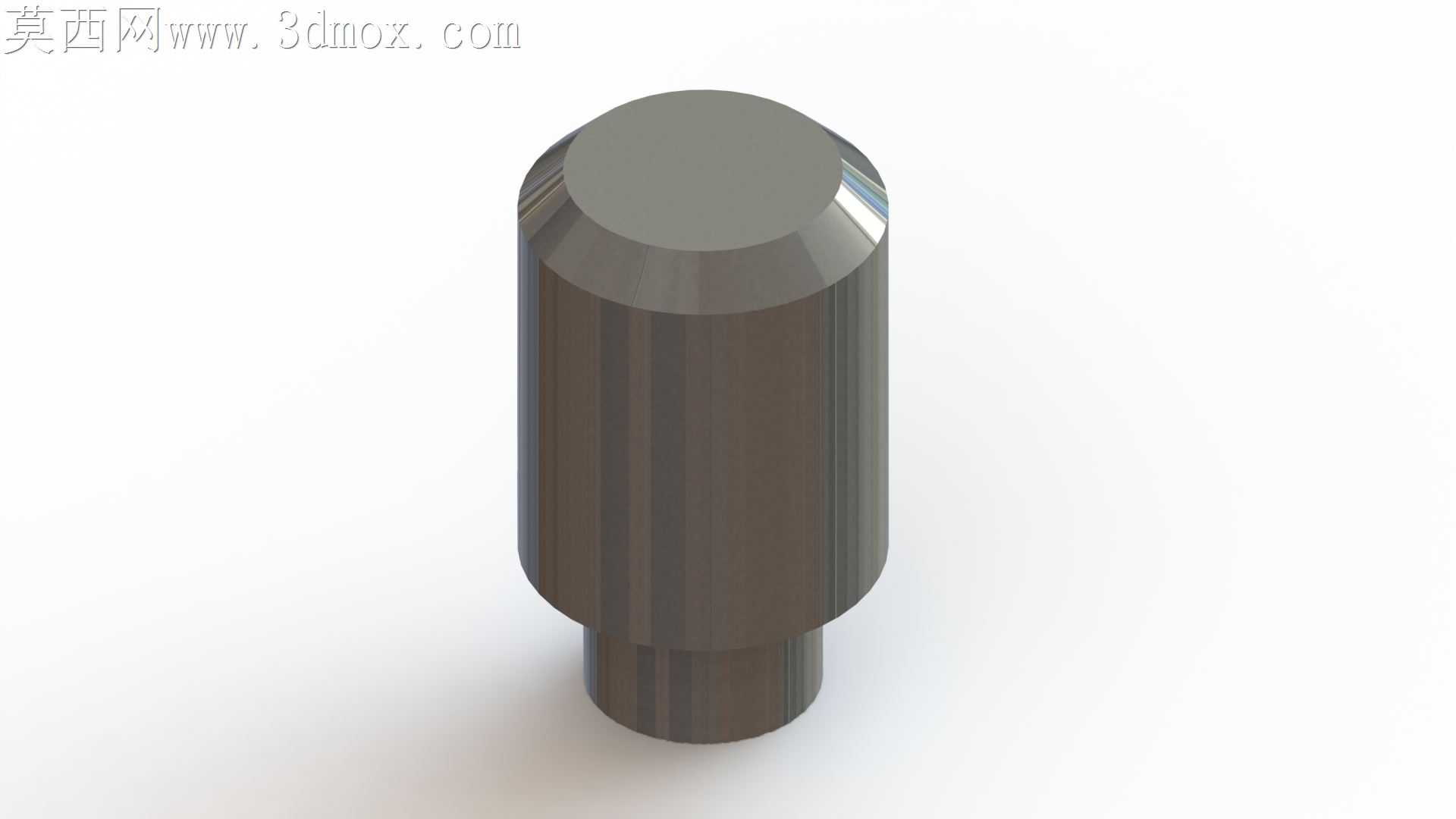

薄板冲切现场最常出现的料带偏移、刃口崩边、卸料卡滞问题，在这套针对汽车座椅保持架的冲切结构上都做了针对性的公差适配调整。上下模座四角的导套导柱配合间隙控制在0.008mm以内，没有盲目追求零间隙的过定位设计，毕竟连续冲压工况下模座会随冲次积累产生微幅热变形，过盈配合的导柱反而会在千次冲次后出现拉伤抱死的情况，预留的微间隙刚好能抵消模座受热产生的形变量，同时保证凸凹模的对中精度不会偏移。凸模的固定端做了1.5°的锥度锁紧结构，不是常见的直杆挂台固定，冲切0.8mm厚的冷轧钢板时，冲裁力带来的瞬时振动会让直杆固定的凸模出现微幅窜动，累计冲次过万后就会出现冲切毛刺超差的问题，锥度锁紧的结构能把冲裁反作用力均匀分散到固定板的接触面上，不会出现局部应力集中导致的凸模断裂。卸料板的弹簧排布特意避开了料带的送进路径，送料侧的弹簧刚度比非送料侧高15%，料带送入模腔时，卸料板先接触料带的一侧不会因为弹簧力不足出现压料不实的情况，也就避免了冲切时料带翘曲导致的切口斜面超差。下模的落料孔做了3°的斜度扩孔，冲切下来的保持架废料不会在落料孔内卡滞堆积，很多冲模早期磨损都是因为废料堵在凹模刃口下方，反复挤压导致刃口涨裂，斜度设计能让废料靠自重顺畅滑出，不需要额外安排人工定期捅料。模座表面的定位销孔位置做了沉台避让，安装时定位销不会突出模座表面，叠模存放时不会刮伤相邻模具的配合面，送料端的导料板做了0.2mm的倒角导入，料带前端送入时不需要人工反复对位，能直接顺着倒角滑入导料槽，减少换模调试的辅助时间。冲头的刃口部分做了0.1mm的圆角钝化处理，不是锋利的直角刃口，冲切冷轧板时直角刃口会在首次冲切就出现微崩口，钝化后的刃口能承受更大的冲裁冲击力，刃口寿命能提升三倍以上，冲切出来的零件断面光亮带占比能稳定保持在板厚的三分之一，完全满足座椅保持架的装配公差要求。
