特定零件冲孔切割复合冲裁工装结构

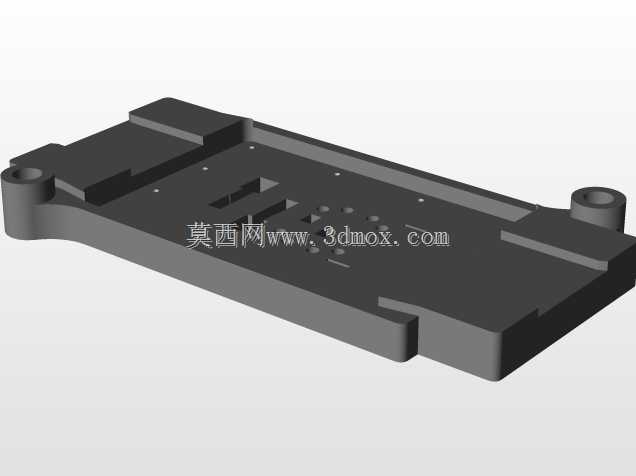

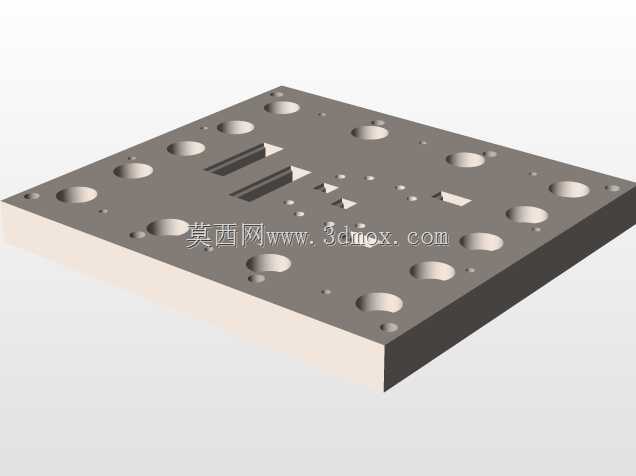

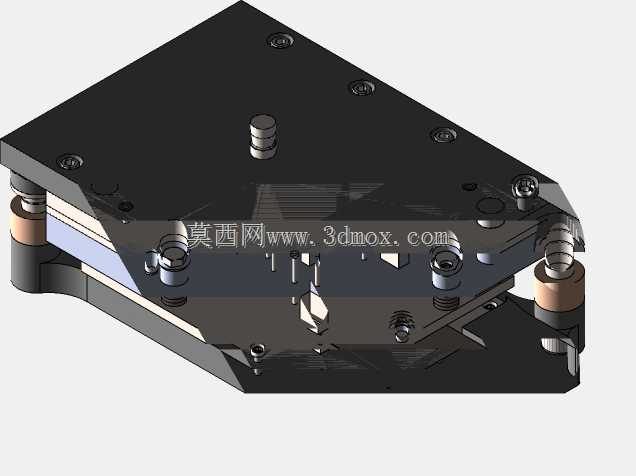

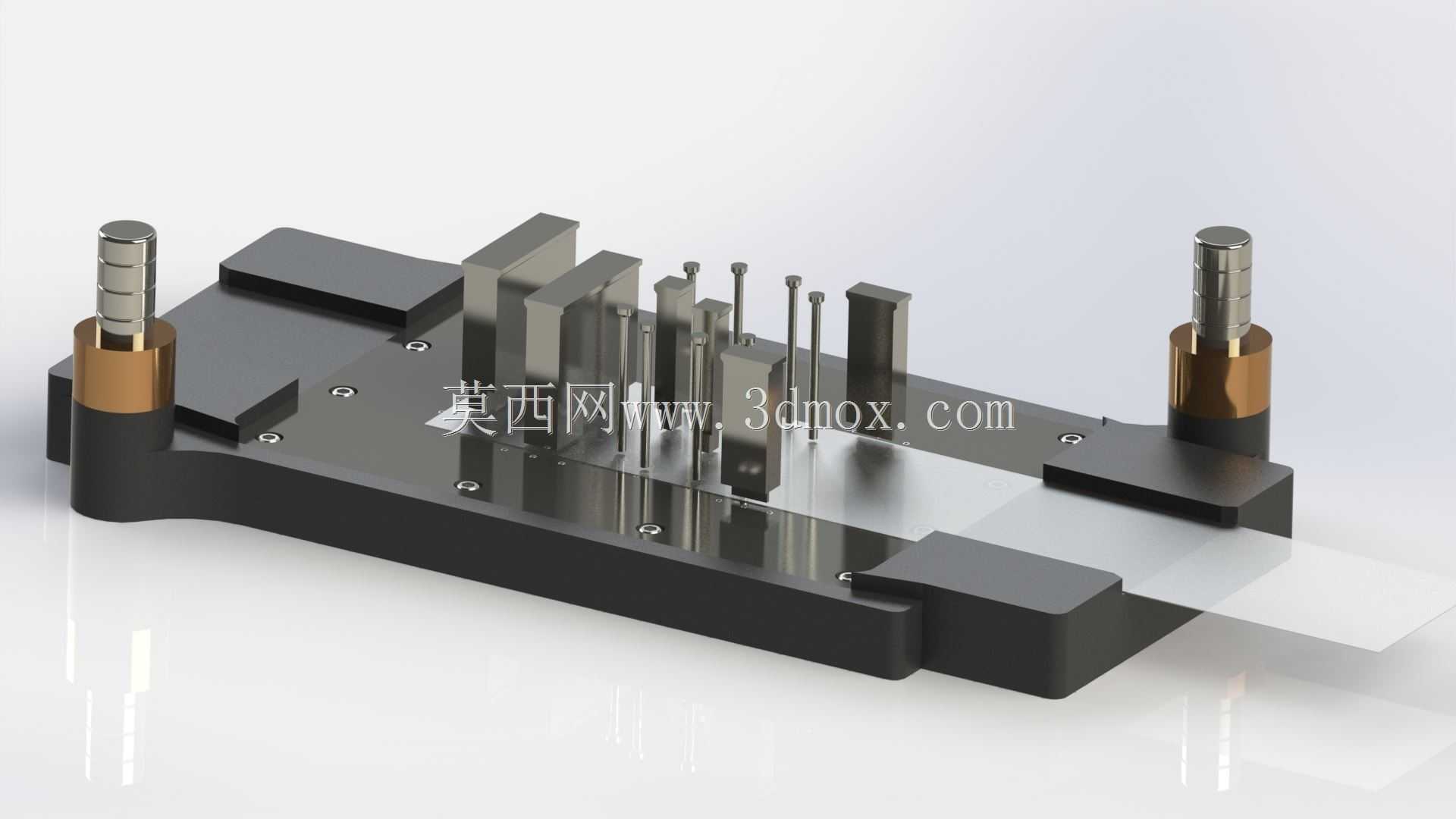

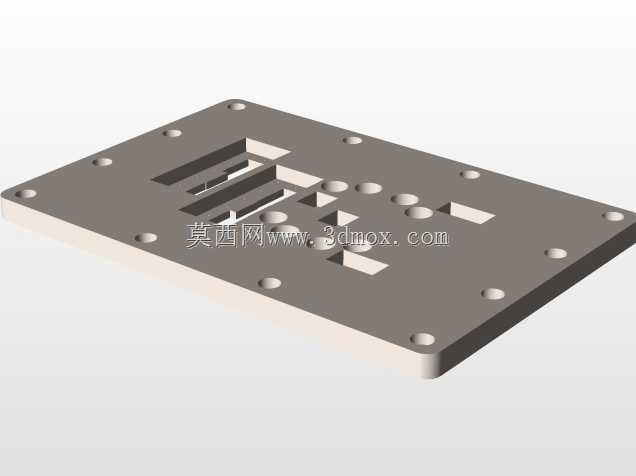

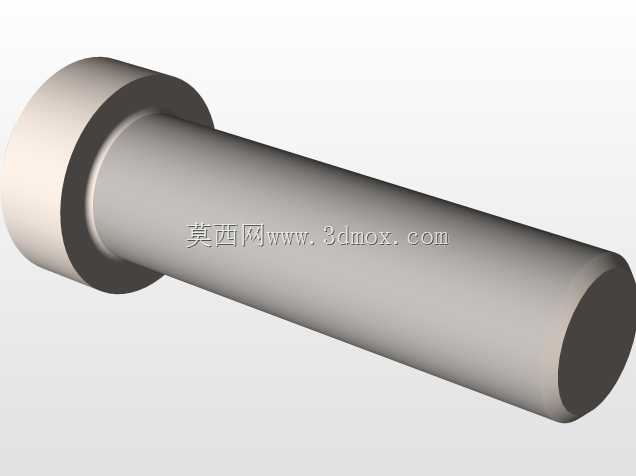

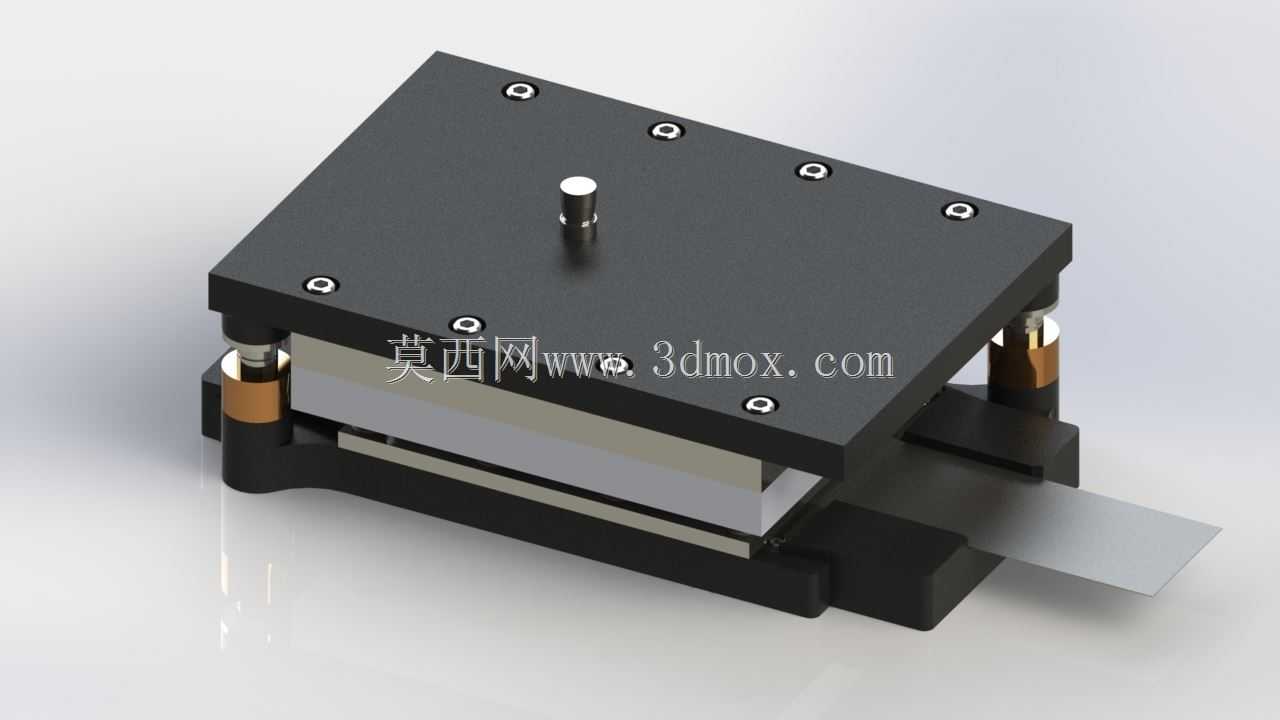

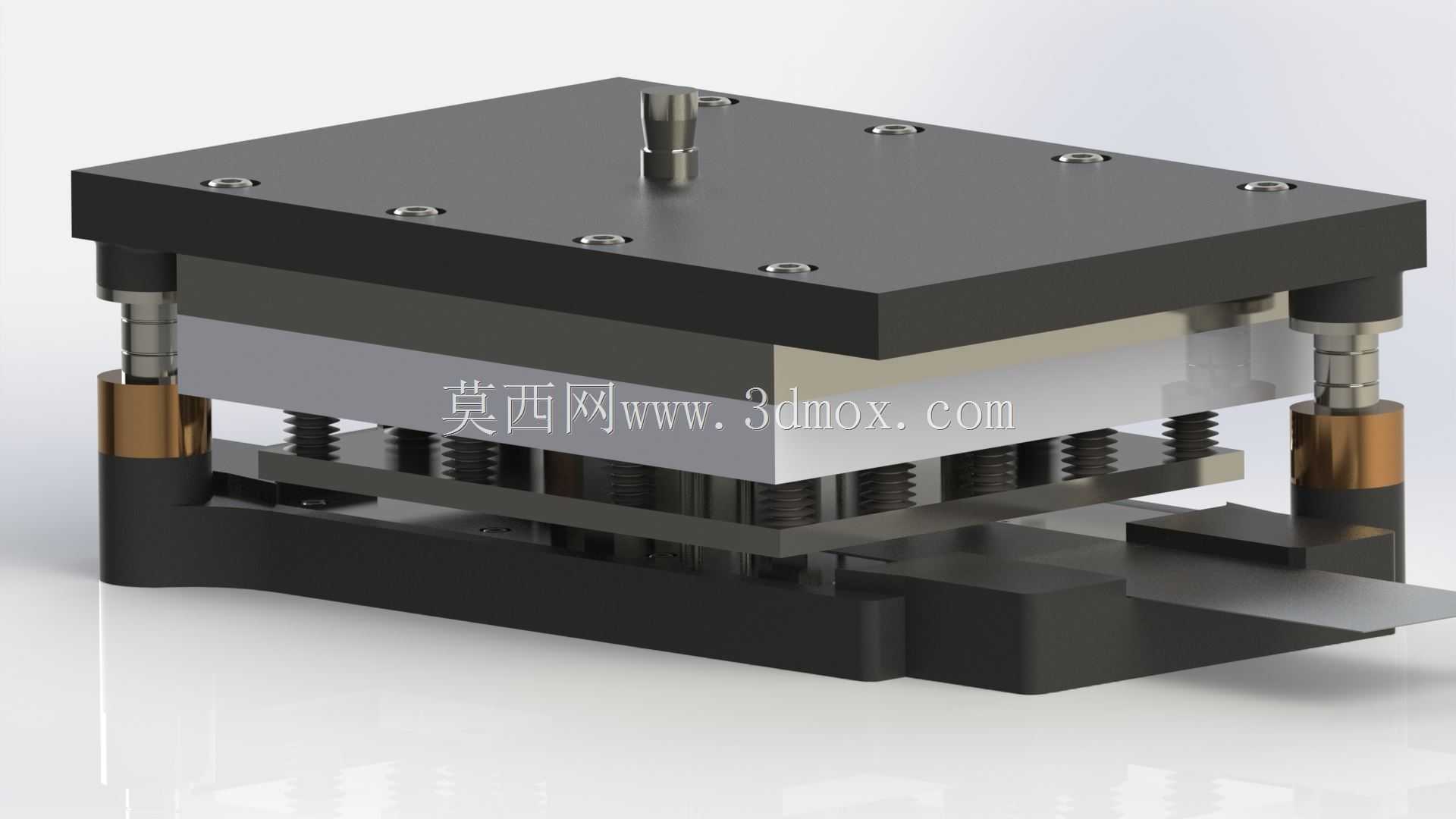

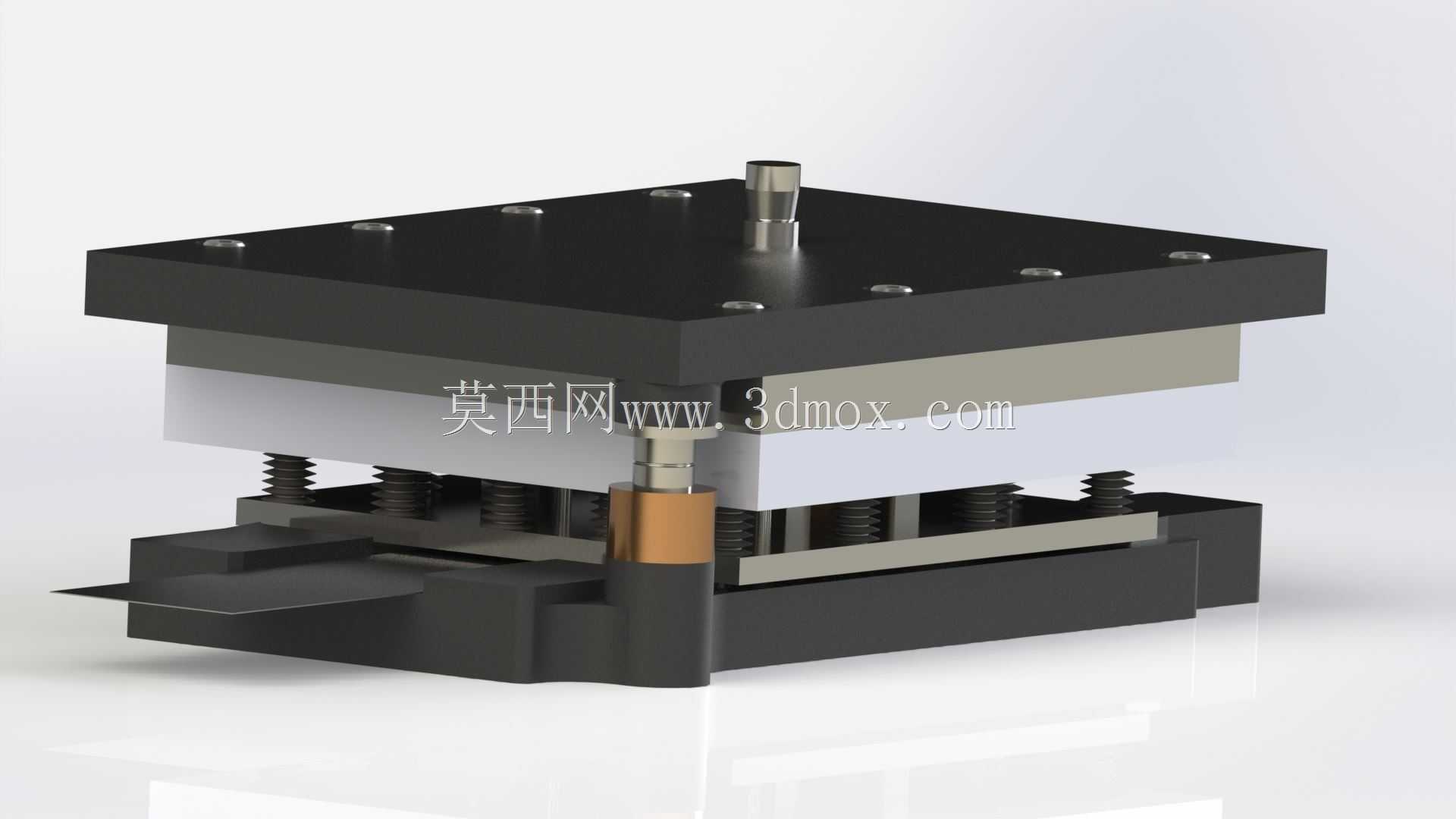

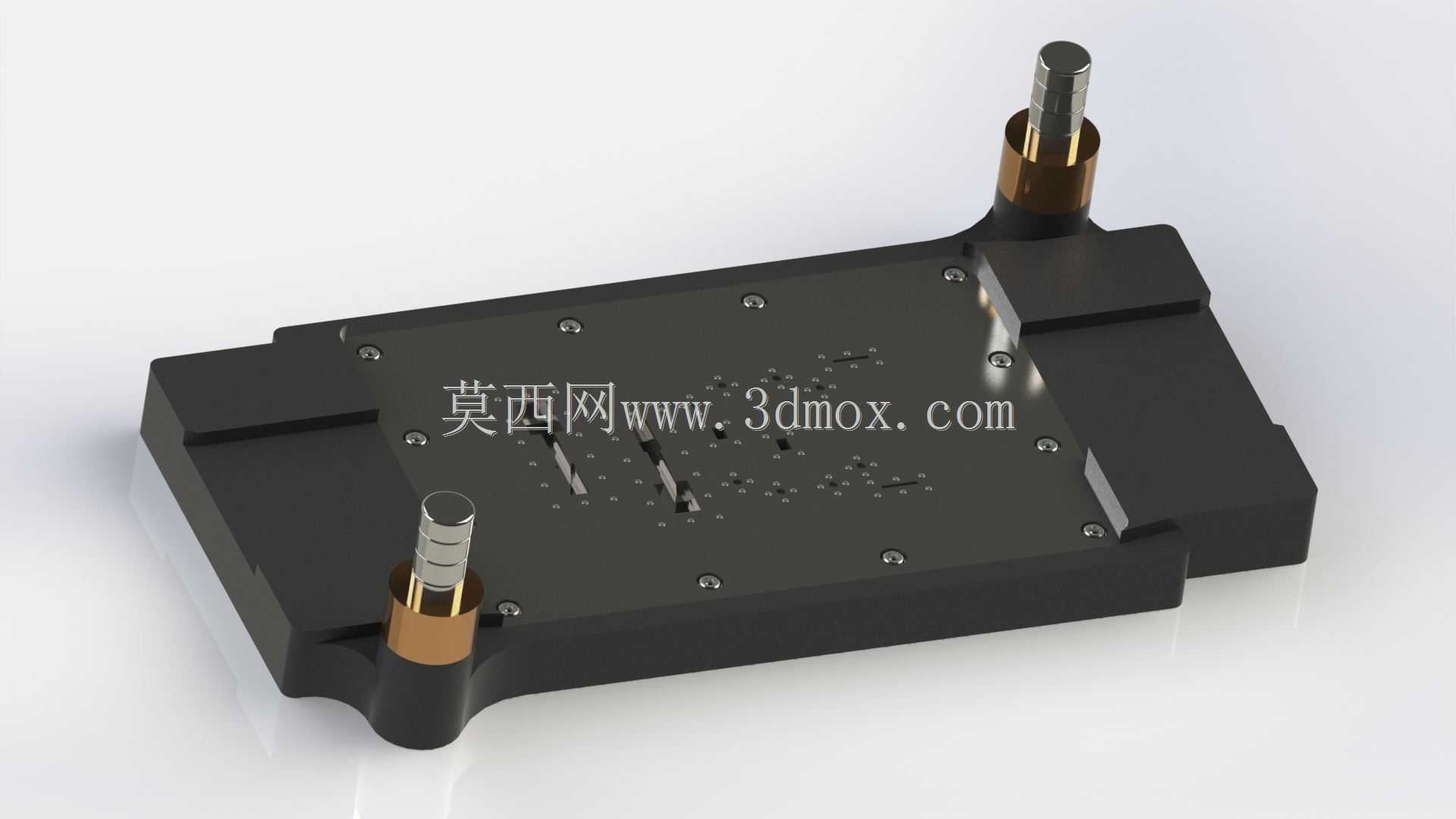

这套冲裁结构主要面向小尺寸薄型金属零件的批量落料加工场景，常见于五金冲压车间的小件连续生产工位，适配常规开式压力机的安装接口，可直接固定在压力机工作台面与滑块之间完成冲切作业。整套结构采用上下模分体式布局，上模部分通过顶部的模柄与压力机滑块连接，传递冲压下行的驱动力，上模座采用加厚钢板加工，保证连续冲压过程中的刚性，避免长期受力出现形变影响冲切精度。上下模之间设置了均匀排布的矩形螺旋弹簧作为卸料复位元件，冲压下行时弹簧被压缩，上模切刀接触板材完成冲孔与外形切割动作，滑块回程时弹簧弹力推动卸料板将卡在凸模上的板材退下，无需额外人工卸料，能有效提升连续作业的加工效率。下模部分设置了带导向槽的进料定位结构，待加工的条料可沿着导向槽送入模腔，定位挡块能精准限定每次送料的步距，避免送料偏移导致的零件尺寸超差、废料增多问题。导柱导套组件设置在模架的对角位置，采用铜套配合高精度导柱的结构，保证上下模合模时的同轴度，冲切间隙均匀分布在刃口四周，既能减少冲切毛刺，也能延长刃口的使用寿命。模架的安装边界适配常规10吨到25吨开式压力机的工作台尺寸，无需额外改装即可完成装夹，刃口部分采用可拆卸式设计，长期使用磨损后可单独更换凸凹模镶块，无需整体更换模架，降低后期维护成本。整套结构的设计重点在于复合工序整合，将原本需要分两次完成的冲孔与外形切割工序整合在一次冲压行程中完成，减少零件二次定位带来的误差，同时压缩工序流转时间，适合小型五金零件的大批量生产场景。模架的闭合高度、开模行程都经过匹配计算，适配常规压力机的行程参数，弹簧的预压量经过调校，既能保证卸料力足够，也不会因为弹簧过硬导致压力机负载过大。下模座设置了排料缺口，冲切完成的成品零件与冲孔废料可顺着缺口直接落入下方的收料盒，无需人工清理模腔，进一步提升作业的流畅度。导向结构的润滑槽预留了注油空间，日常维护时可直接加注润滑油减少导柱导套的磨损，延长模架整体使用寿命。
