外六角全牙午时螺纹M8规格螺丝三维建模作品

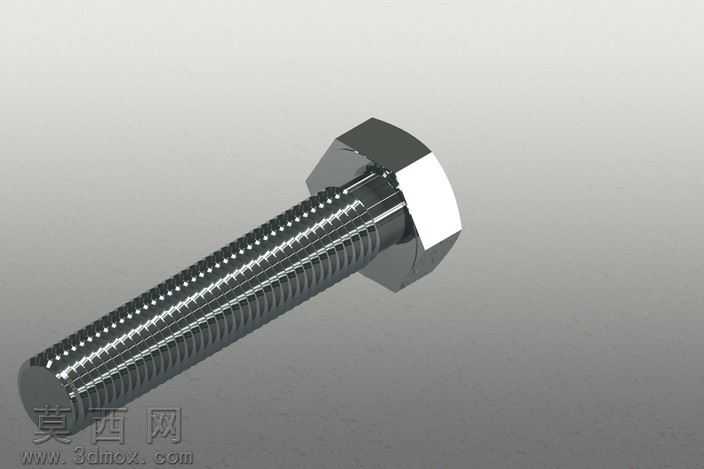

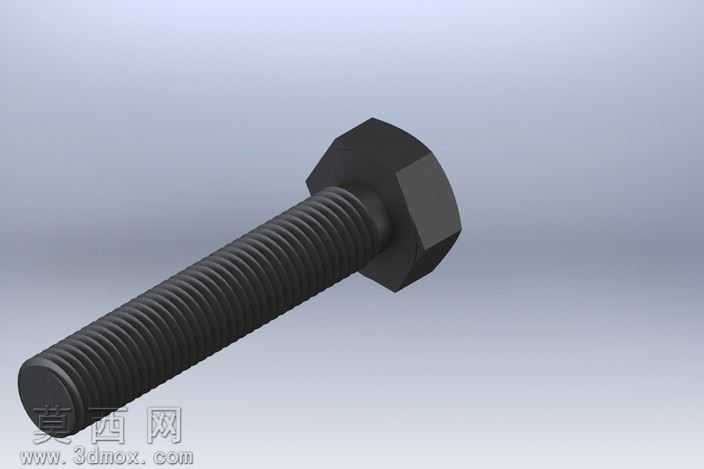

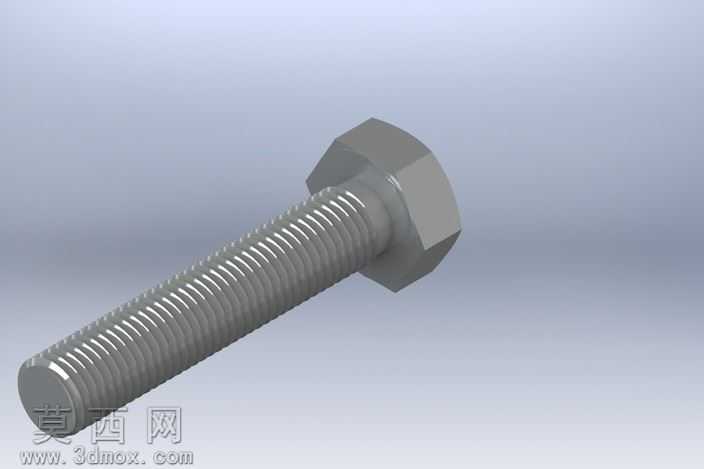

本作品为标准规格外六角全牙螺丝的三维建模成果，建模过程严格遵循DIN 961、ISO 8676以及国标相关紧固件尺寸规范，以保证模型的工程实用性与尺寸准确性。建模初期首先梳理螺丝的核心结构组成，将整体拆分为六角头部、杆身过渡段、全螺纹段三个核心建模模块，先通过草图绘制精准绘制正六边形头部截面，设定对应M8规格的六角对边尺寸、头部厚度参数，通过拉伸特征生成六角头部基体，同时对头部与杆身衔接位置做符合标准要求的倒角处理，避免应力集中的结构缺陷。杆身部分以M8公称直径为基准绘制圆柱基体，衔接头部的位置做微小的圆角过渡，还原真实紧固件的工艺细节。螺纹部分是本次建模的核心重点，没有采用简化的贴图示意方式，而是通过螺旋线扫描切除的方式生成真实的全牙螺纹结构：首先根据M8X1的细牙螺纹参数，设定匹配的螺距、螺纹大径小径尺寸、牙型角度，绘制精准的三角形牙型截面，沿杆身全长生成连续螺旋线路径，通过扫描切除特征生成完整的连续螺纹结构，同时对螺纹起始端与收尾端做符合加工工艺的收尾处理，还原真实机加工螺纹的起始退刀细节，避免出现生硬的螺纹截断效果。材质与渲染环节，针对螺丝常用的碳钢镀锌表面质感进行材质参数调试，赋予模型略带冷调的银灰色金属基底，调整金属粗糙度参数模拟镀锌层的微哑光金属质感，同时添加细微的表面颗粒纹理还原真实五金件的表面加工痕迹，避免过度光滑的塑料感。灯光布置采用三点布光方案，主光源从侧上方打亮六角头部的平面，突出六角棱边的结构转折与金属高光，辅助光源补亮螺纹部分的暗部，清晰展现每一圈螺纹的牙型起伏结构，轮廓光勾勒螺丝整体的外轮廓，让模型在灰色背景下具备清晰的层次感与立体感。建模全程保持参数化设计逻辑，所有尺寸均关联标准参数表，后续可通过修改参数快速适配不同长度、不同规格的同类型螺丝建模需求，模型结构完整无破面，可直接用于机械装配模拟、产品展示、工程教学演示等多种场景，完整还原了标准外六角细牙全螺纹螺丝的结构特征与外观质感。
