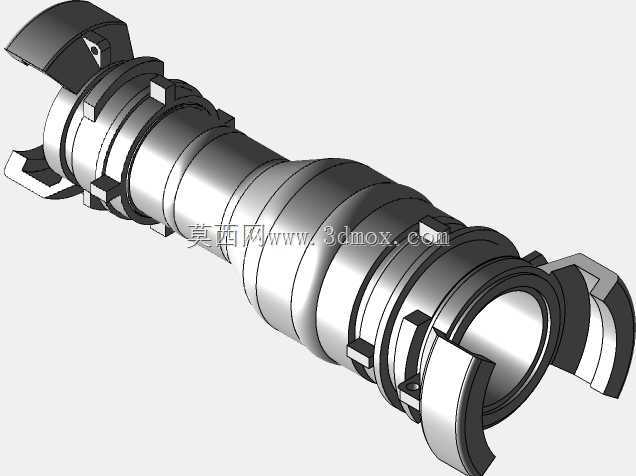

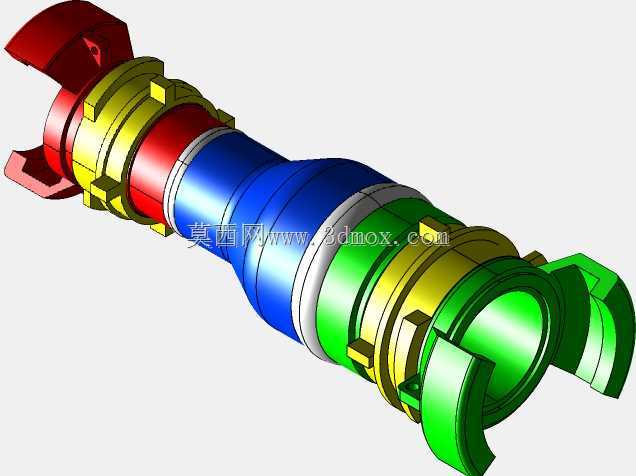

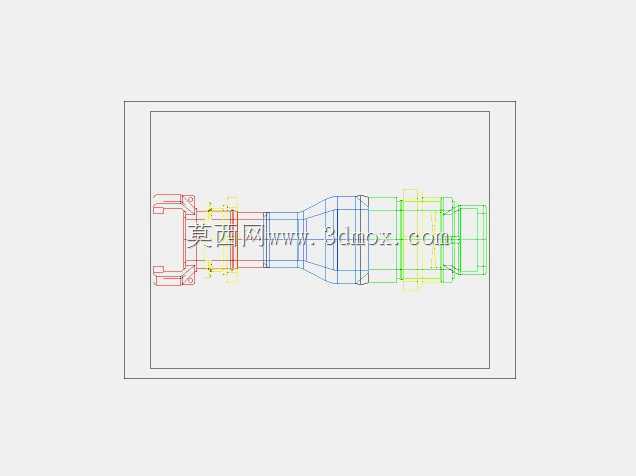

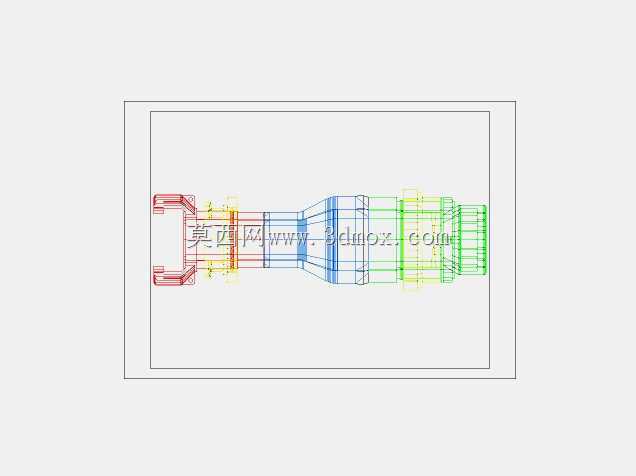

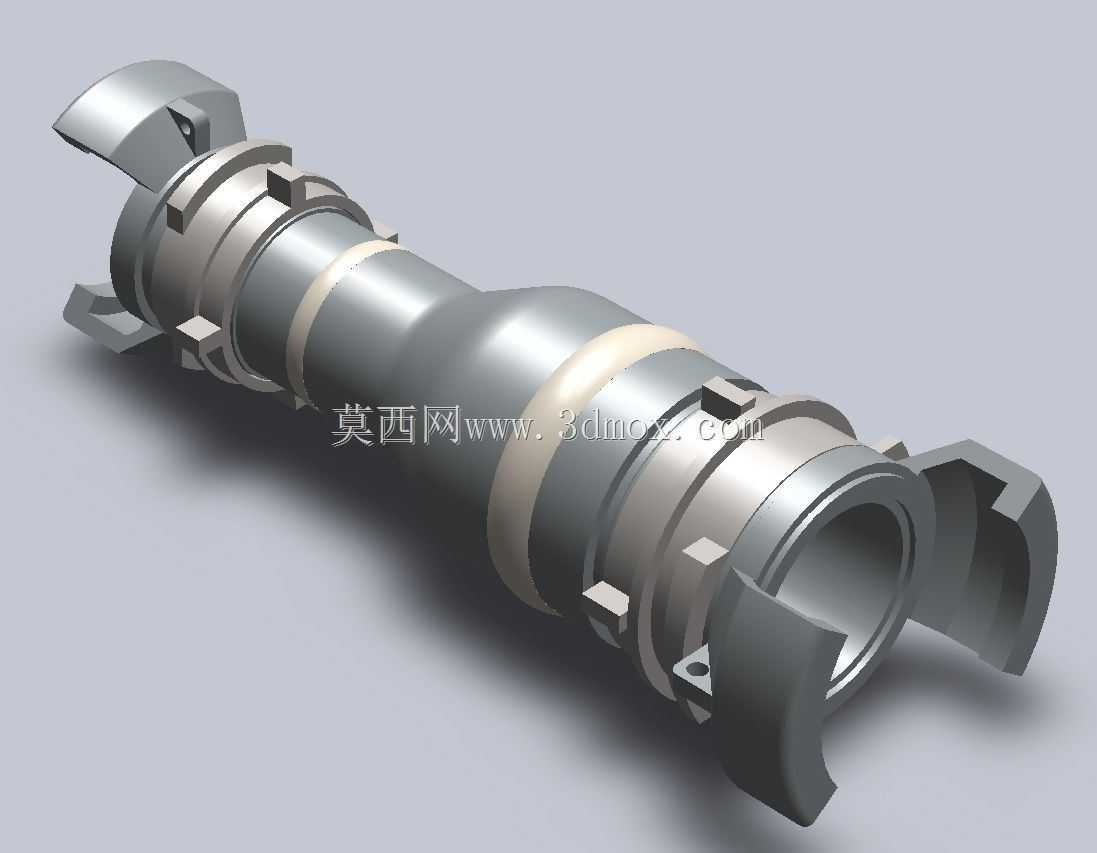

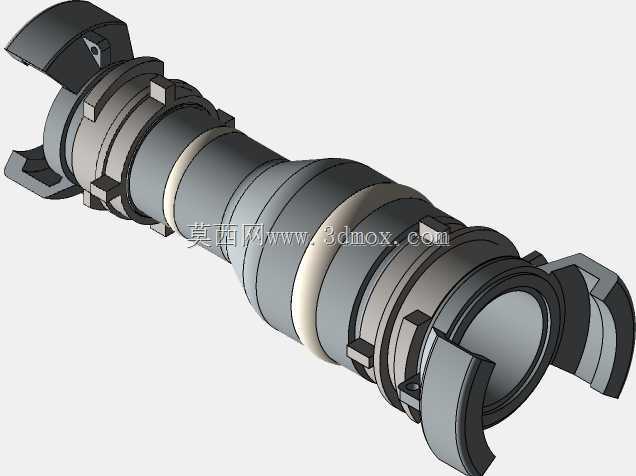

ND32转ND20卡口式联轴器结构设计

在流体输送管路配套的传动系统里，这类卡口联轴器主要承担不同规格轴端的快速对接与扭矩传递任务，常见于需要频繁拆装维护的泵组、小型减速器输出端连接场景，相比传统键连接或法兰螺栓连接，卡口结构能大幅缩短现场拆装的作业时长，无需额外配备大量紧固工具即可完成对接锁定。从结构设计逻辑来看，该联轴器针对ND32与ND20两种不同轴径的连接需求做了适配，两端的卡口爪件采用对称分布设计，对接时只需将两端卡口对位插入后旋转特定角度即可完成轴向锁定，配合轴段上的定位环结构，能有效限制连接后的轴向窜动，避免传动过程中出现轴系脱开的风险。中间的过渡轴段做了变径处理，轴肩位置严格对应两端连接件的安装深度，装配时只需将对应轴件推至轴肩位置即可保证安装到位，无需反复测量调整安装距，能降低现场装配的出错概率。外形上整体为回转体结构，最大外径满足常规传动舱室的安装空间要求，两端卡口的突出爪件做了圆弧过渡处理，既避免装配过程中尖锐棱边划伤操作人员，也能减少应力集中，提升卡口部位的抗疲劳强度。连接部位的卡口接触面做了贴合度优化，能保证扭矩传递过程中接触面受力均匀，避免局部应力过大导致爪件断裂，轴段上的环形槽可配套密封件使用，在有防尘、防介质泄漏要求的传动场景中，加装对应规格的密封圈即可实现连接部位的密封防护。这类联轴器在实际选型时，需要核对两端连接轴的轴径尺寸、键槽规格是否匹配，同时要确认安装位置的轴向预留空间是否满足联轴器的总长度要求，径向空间要预留出卡口旋转锁定的操作余量，避免周边零部件干涉卡口的拆装操作。在三维建模过程中，卡口爪件的曲面轮廓、配合间隙是建模的核心要点，既要保证对接时的顺畅度，也要控制配合间隙在合理范围，间隙过大会导致传动过程中出现冲击异响，间隙过小则会提升装配难度，甚至出现低温环境下卡滞无法拆装的问题。轴段的同轴度公差需要在建模阶段就做对应标注参考，保证两端连接轴的同轴度符合传动要求，减少高速运转时的径向跳动，延长轴系配套轴承的使用寿命。
