集成低温贮箱的火箭头部锥段结构设计

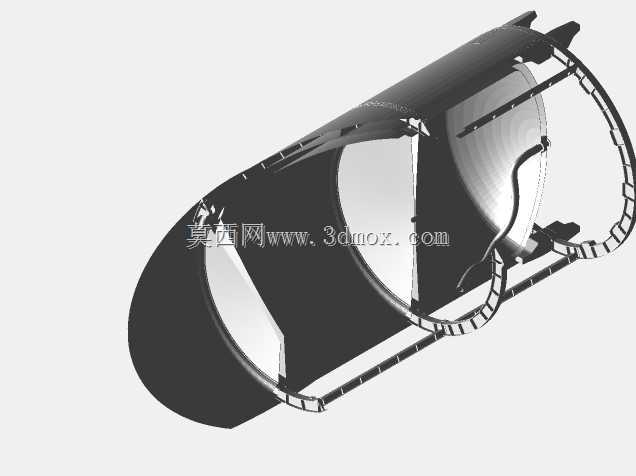

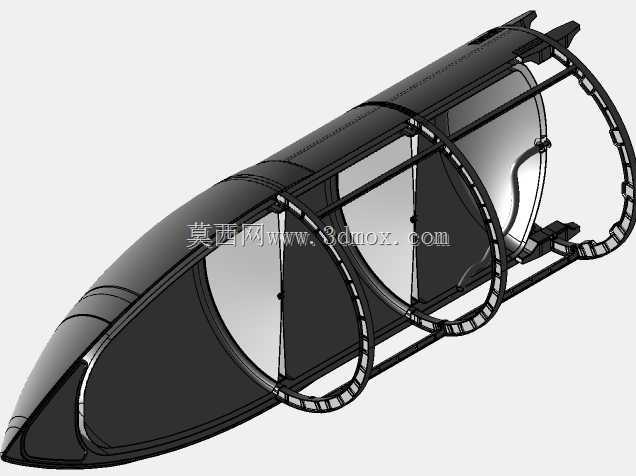

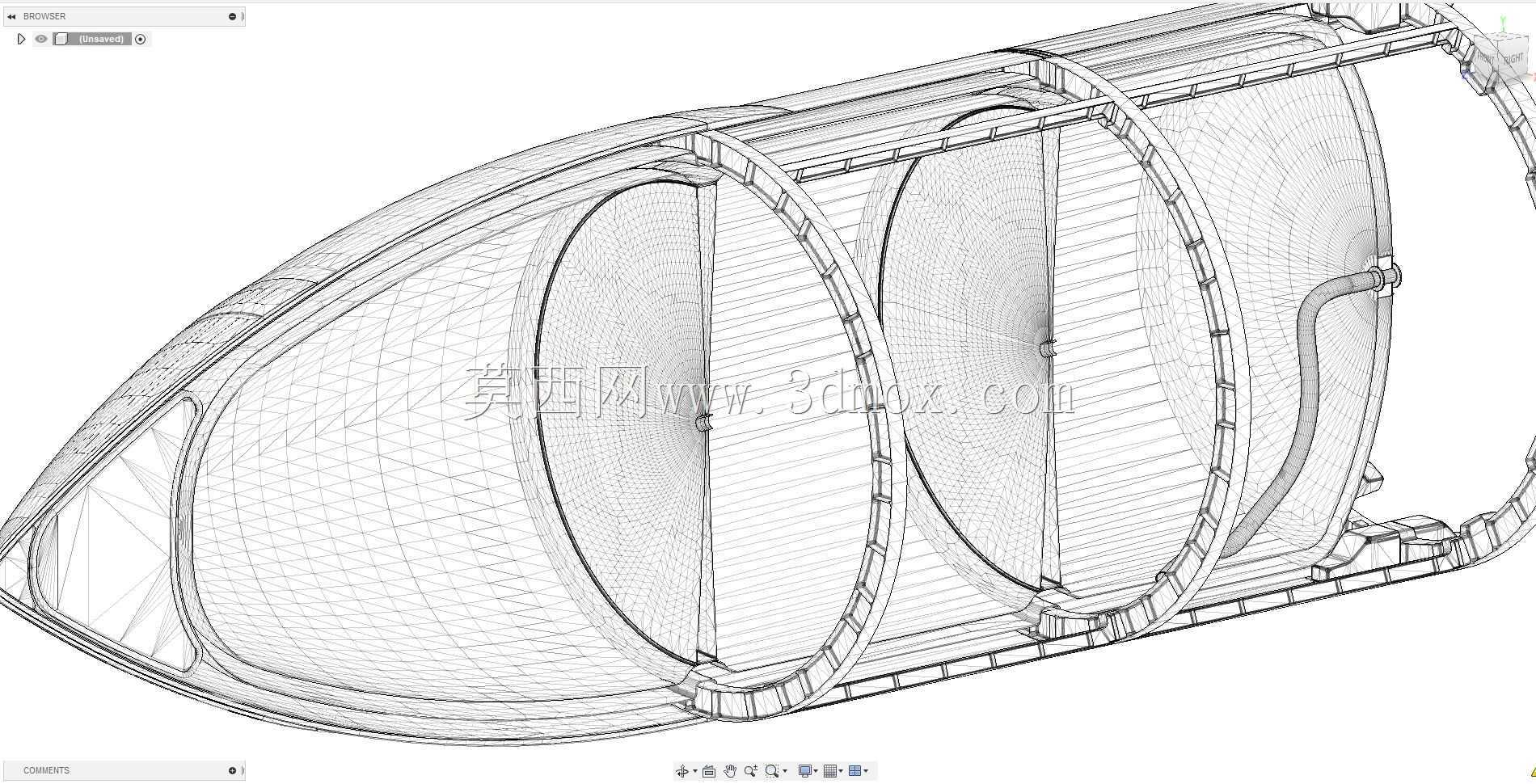

该结构面向运载火箭箭体头部段设计，核心解决传统火箭头锥仅承担气动整流、空间利用率不足的问题，将低温推进剂贮箱功能集成到头锥内部空间，在不额外增加箭体总长的前提下拓展推进剂搭载容积，适配中小型运载火箭上面级、亚轨道可重复使用试验箭的布局需求，可在稠密大气层飞行阶段承担气动载荷的同时，完成低温推进剂的存储与输送功能。从结构布局来看，头锥外部采用流线型变曲率锥面外形，锥段母线曲率经过多轮气动仿真迭代，匹配飞行马赫数下的激波阻力特性，避免局部气流分离带来的额外气动加热与载荷波动；外部蒙皮采用分块拼接式设计，预留检修口盖与传感器安装点位，可适配温度、压力、过载等多类测量元件的安装需求，蒙皮内侧设置环向加筋与纵向桁条组合的承力框架，将气动载荷均匀传递至后端箭体连接框，避免局部应力集中引发的结构失效。内部集成的低温贮箱采用共底式布局，充分利用头锥内部的楔形空间，贮箱外壁与头锥承力框架之间预留隔热层安装间隙，可填充低温绝热材料，减少推进剂蒸发量，同时避免低温传递至外部蒙皮引发表面结霜、材料脆化问题；贮箱前后端设置支撑环与头锥内部承力环连接，支撑结构采用低导热系数的复合材料连接件，兼顾承力强度与隔热需求，贮箱内部设置防晃板结构，抑制火箭飞行姿态调整过程中推进剂的大幅晃动，降低晃动对箭体质心偏移的影响，保证飞行控制精度。设计过程中重点考虑了安装边界的匹配性，头锥后端连接法兰的孔位分布、端面平面度均与常规箭体舱段的连接标准适配，可直接与后续的仪器舱、动力舱段对接，无需额外设计转接结构；头锥前端预留有效载荷安装空间，可搭载卫星载荷、试验仪器等设备，贮箱的推进剂输出接口设置在锥段下部靠近重心的位置，减少管路长度同时降低推进剂输送过程中的流阻损失。结构的受力传递路径经过多轮拓扑优化，气动载荷从蒙皮传递至加筋框架后，一部分通过环向框传递至后端连接面，另一部分通过贮箱支撑结构传递至贮箱本体，利用贮箱自身的圆柱壳体刚度分担部分承力载荷，在保证结构强度裕度满足航天设计规范的前提下，尽可能降低结构整体重量，提升箭体的载荷运载效率。
