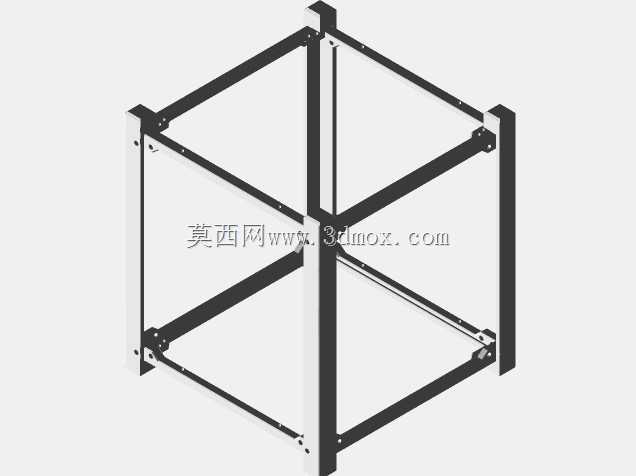

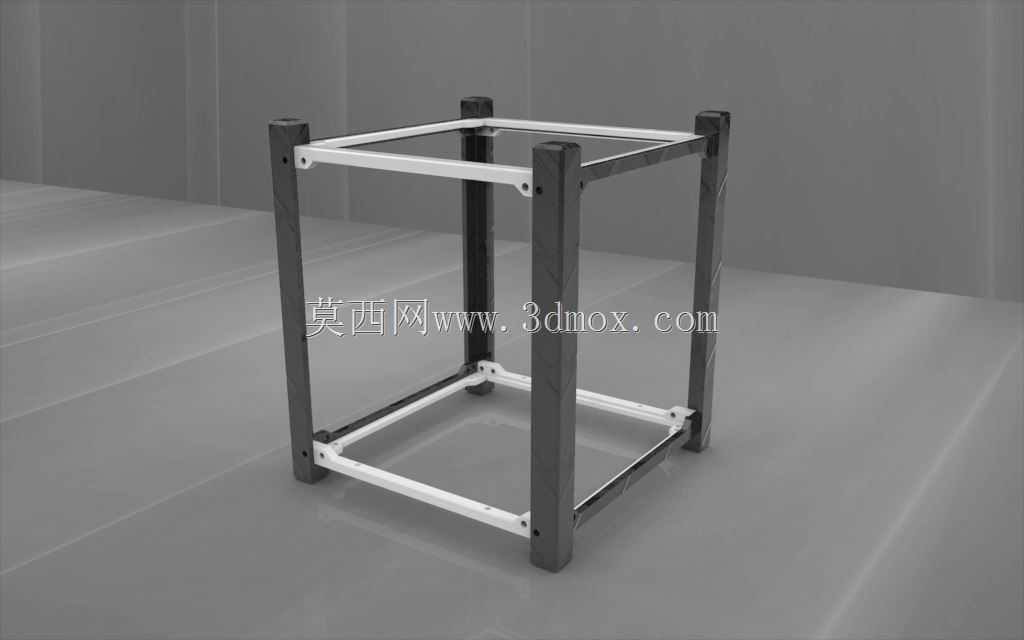

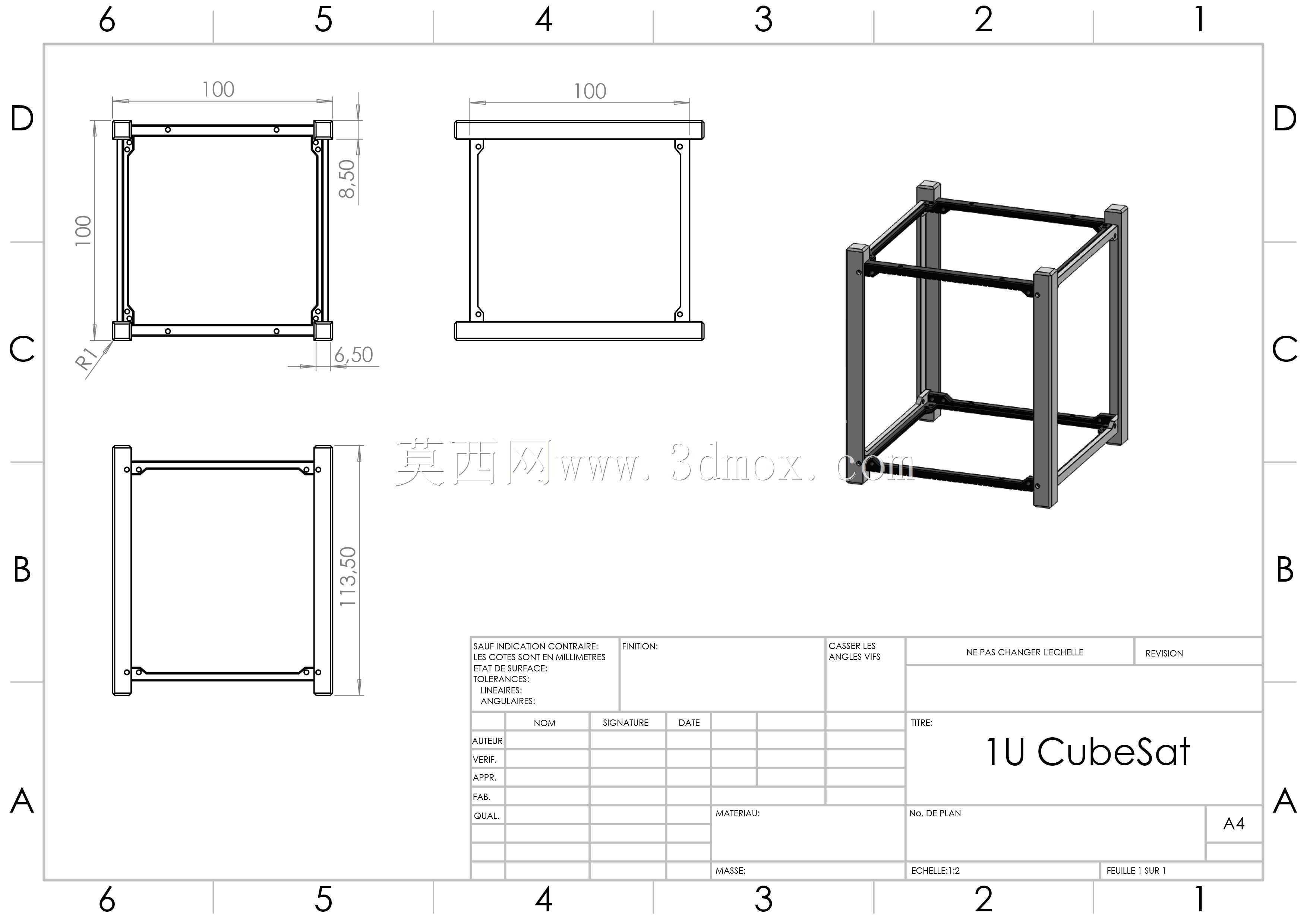

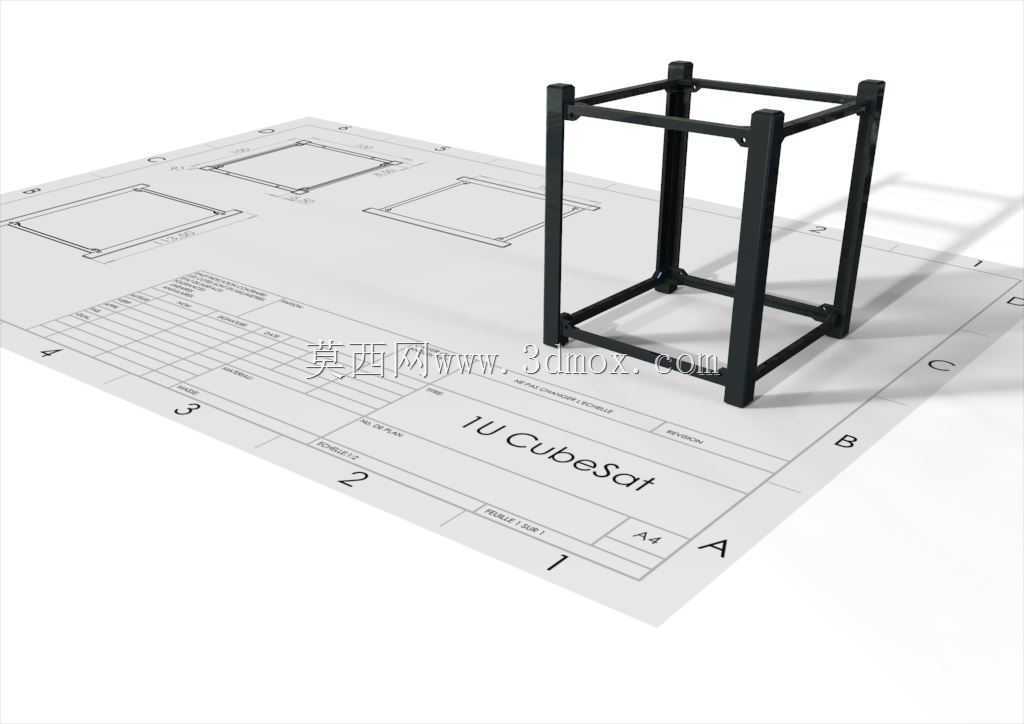

兼容CubeSat规范的立方星承载框架结构

在微纳卫星研发与快速迭代领域，立方星框架是整星结构的核心承载基础，直接决定了星载设备的安装精度、整星力学性能以及发射阶段的抗过载能力。这款框架结构完全匹配1U规格CubeSat的设计规范，能够直接适配现有主流立方星的分离机构、星载板卡安装接口，无需额外做结构适配修改，可大幅缩短微纳卫星的结构研发周期，适配高校科研卫星、商业微纳星座快速组网的实际应用需求。从实际使用场景来看，该框架需要同时承受地面运输过程的随机振动、发射阶段的强冲击过载，以及入轨后温度交变环境下的结构稳定性要求，因此设计阶段就将装配便捷性、制造成本控制、材料适配性作为核心考量方向。设计过程中充分融入面向增材制造的设计逻辑，摒弃了传统金属框架多零件拼接、紧固件过多的结构形式，将主承力支腿与上下连接框做一体化结构优化，减少了装配环节的累积误差，整体装配流程极为简便，仅需少量紧固件即可完成整星框架的组装，无需复杂的工装夹具辅助，单套框架的装配耗时可控制在十分钟以内，非常适合小批量快速试制场景。框架的支腿采用等截面矩形结构设计，上下连接框设置了标准化的安装孔位，完全符合1U立方星的外形尺寸边界要求，外部轮廓严格控制在规范允许的尺寸公差范围内，不会出现与卫星分离机构卡滞的问题；内部预留的安装空间可直接适配标准规格的星载电路板、电源模块、通信载荷等组件，安装孔位间距符合通用星载设备的安装规范，设计人员可直接在框架基础上进行整星的设备布局，无需重新调整结构接口。考虑到复合材料应用的需求，框架的结构壁厚、筋条布局都做了针对性优化，当采用碳纤维复合材料进行增材制造时，可在保证结构强度、刚度满足发射力学要求的前提下，大幅降低整星结构自重，相比传统铝合金铣削加工的同规格框架，重量可降低40%以上，同时复合材料的阻尼特性更优，能够更好地吸收发射阶段的振动能量，降低星载精密设备受到的振动冲击。框架的所有棱边都做了圆角过渡处理，避免了尖锐边角在装配过程中划伤操作人员、破坏星载设备线缆绝缘层的问题，同时也能减少应力集中，提升结构的抗疲劳性能。在结构强度校核层面，框架的主承力路径经过反复优化，上下连接框的载荷可通过四根支腿均匀传递，不会出现局部应力过大的薄弱区域，在承受轴向过载、横向振动载荷时，结构变形量可控制在星载设备允许的安装精度范围内，保证相机、星敏感器等对安装精度要求较高的载荷能够正常工作。
