北美P-51D野马II层流翼战机结构建模

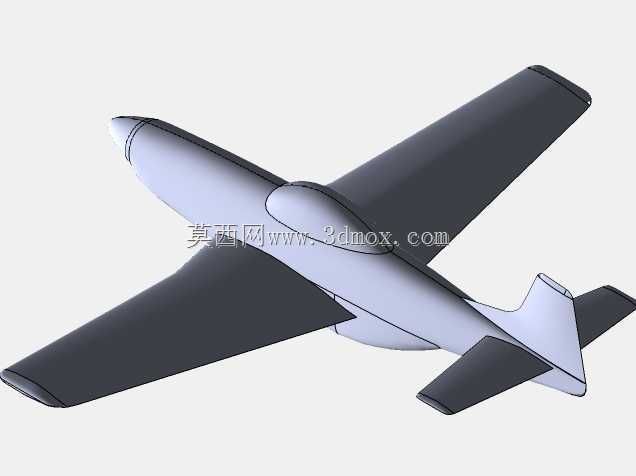

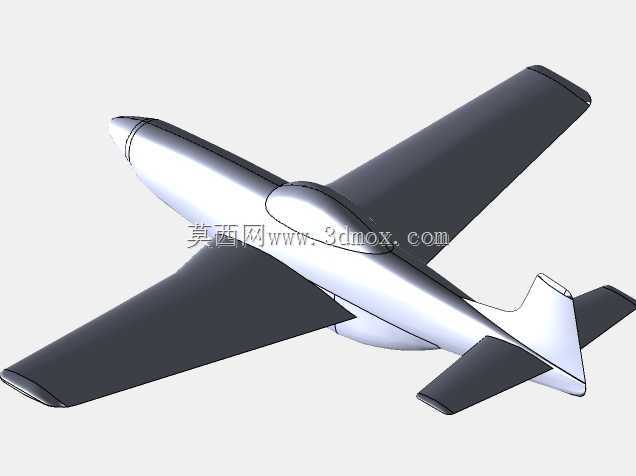

该建模对象为二战经典螺旋桨战斗机的简化结构数模，核心还原了带CFD验证属性的层流翼布局机体，可用于航空原理教学、飞行器气动布局验证、航模设计参考等场景。从实际用途来看，这类战机数模既可以作为航空类专业课程中低速气动特性讲解的具象载体，帮助学习者理解层流翼相较于传统翼型在减阻、升阻比提升上的结构差异，也能为复古航模的制作提供外形尺寸参考，避免手工测绘带来的轮廓偏差。建模过程中优先保证了机身气动外形的连续性，机身主体采用纺锤形流线构型，从机头进气口位置到机尾尾椎的曲面过渡严格遵循层流减阻的设计逻辑，没有出现多余的凸起结构破坏附面层流动状态；机翼部分严格还原层流翼的翼型特征，最大厚度位置相对靠后，翼面与机身的融合处做了顺滑的整流处理，能够匹配低速飞行状态下的CFD流场仿真需求，避免因曲面断层导致的仿真结果失真。尾翼部分采用常规布局，垂尾与平尾的安装位置、后掠角度都匹配实机的操纵力矩设计边界，平尾与垂尾的相对位置预留了足够的舵面偏转空间，不会在舵面活动时与机身、机翼产生结构干涉。从安装边界来看，数模预留了机头动力舱、座舱、起落架舱的结构占位空间，若需要进一步细化结构，可直接在现有曲面基础上拆分内部舱段，无需重新构建整体气动外形；机翼的翼根处预留了与机身承力结构连接的安装面，能够匹配后续结构强度校核时的约束添加需求。需要注意的是，该数模为气动外形简化版本，未还原内部的操纵线系、动力系统、武器挂架等细节结构，若用于工程化的航模制作，还需要根据选定的动力系统尺寸、舵机规格调整内部舱室的空间分配，同时根据实际飞行速度要求校核翼型的雷诺数适配范围，避免直接套用外形导致飞行性能不达预期。在气动相关的教学场景中，该数模可直接导入流体仿真软件，对比层流翼与普通翼型在相同来流条件下的压力分布、附面层分离位置差异，让抽象的气动原理有具象的模型支撑；在文创类衍生产品设计中，该外形也可作为摆件、仿真模型的外形基础，保证产品的外形还原度。
