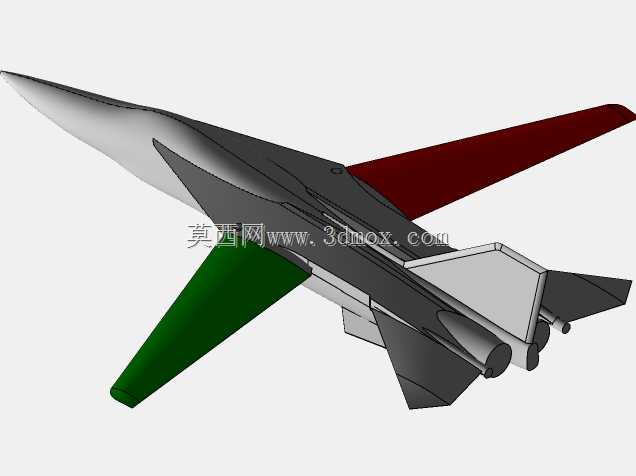

变后掠翼战斗轰炸机整机结构三维数模

本次呈现的变后掠翼战术飞机三维结构，核心围绕CFD仿真前置需求完成全机几何清理与特征简化，所有外露气动面均保留连续曲率过渡，没有出现建模过程中常见的碎面、重叠面、非流形边等会直接导致网格划分失败的几何缺陷，可直接导入流体仿真模块完成外流场计算域搭建，无需二次进行几何修复。从实际工程应用场景来看，这类带完整气动外形的整机数模，既可以作为航空院校飞行器设计专业的课程设计参考载体，帮助学生理解变后掠翼布局在不同飞行速度下的气动效率差异，也能供军工配套单位在做地面保障设备适配设计时，作为整机外形尺寸校核的基准参照，避免出现保障设备与飞机外轮廓干涉的问题。

设计思路上完全遵循实机的气动布局逻辑，机头采用尖锥式流线造型，符合高速飞行下的激波阻力优化要求，座舱段与机身融合过渡自然，没有出现生硬的折线转折，保证前机身的气流能够平顺流向机翼区域。变后掠翼的转轴位置设置在机身中部翼根处，模型中保留了机翼转动的铰接结构特征，可直观展示机翼在小后掠角、大后掠角不同状态下的位置变化，小后掠角状态对应飞机起降、亚音速巡航阶段，能够获得更高的升阻比，缩短起降滑跑距离、提升巡航航程；大后掠角状态对应超音速突防阶段，能够有效降低跨音速、超音速飞行时的波阻，提升高速飞行性能。尾翼采用常规布局的单垂尾加全动平尾设计，垂尾后掠角度与机身整体气动中心匹配，保证高速飞行时的航向稳定性，平尾的转轴位置与尾梁结构整合，能够满足俯仰操纵的力矩传递需求。

机身尾部的发动机舱采用半埋式设计，尾喷口轮廓与机身尾部整流罩完全贴合，没有突出的结构破坏尾部流场，发动机舱与机身中段的过渡段做了面积率修型，能够降低跨音速飞行时的阻力增量。机身整体的截面沿纵轴呈连续变化，从机头的尖卵形截面逐步过渡到中机身的类矩形截面，再到尾段的圆形发动机舱截面，整个变化过程没有截面突变，符合跨音速面积率的设计要求。从安装边界与外形尺寸来看，全机的翼展、机长、机高比例严格按照实机的公开尺寸参数等比例缩放，机翼转动过程中与机身、尾翼的最小间隙均保留了足够的安全余量，不会出现结构干涉，起落架舱的轮廓位置也在机身腹部做了对应预留，可在此基础上进一步拓展起落架收放机构的细节设计。

对于结构设计从业者来说，这个数模的价值在于它没有过度追求无关的内饰、小零件细节，而是把所有建模重心放在了气动外形的连续性与整体结构的比例准确性上，做气动仿真时可以直接抽取外表面生成面网格，不需要花大量时间清理无效的小特征；做地面设备适配时，可以直接测量整机任意位置的外形尺寸、离地间隙，作为设备设计的输入条件；做教学演示时，可以通过剖切、转动机翼等操作，直观展示变后掠翼飞机的布局特点，相比平面图纸更有空间立体感。需要注意的是，这个数模的结构特征主要服务于气动仿真与外形展示，内部的航电、管路、发动机核心机等结构并未做详细建模，如果需要做内部结构的强度仿真或者装配模拟，还需要进一步补充内部的框、梁、长桁等承力结构细节，但就当前的完成度而言，已经完全能够满足外流场CFD计算、外形展示、保障设备适配等场景的使用需求。
