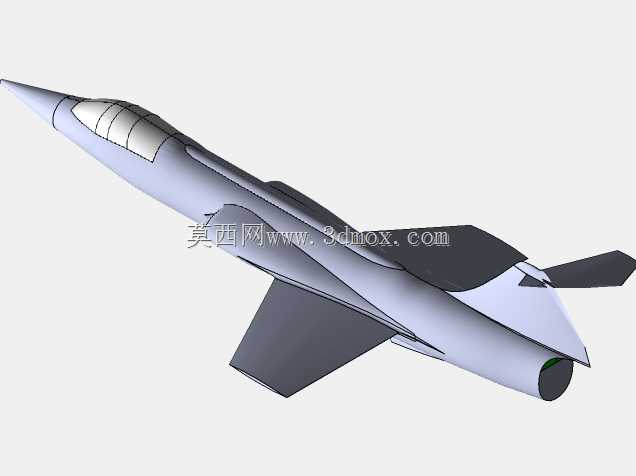

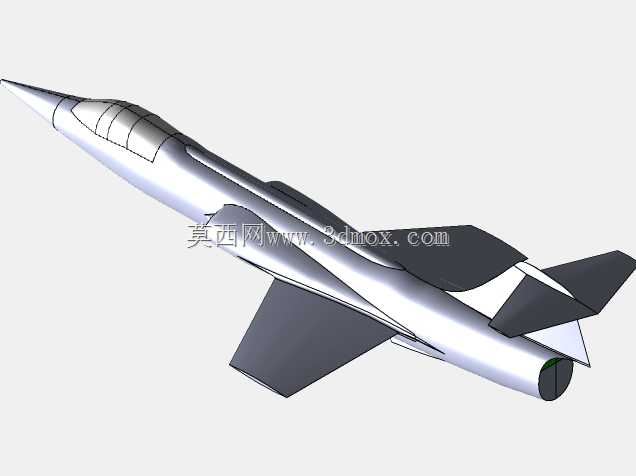

洛克希德F-104战斗机整机结构数模

　　该数模还原的F-104战机作为第二代喷气式战斗机的典型代表，其设计逻辑完全围绕高空高速拦截的核心作战需求展开，在航空装备发展历程中有着明确的应用定位，主要承担前线制空争夺、要地防空拦截的战术任务，在冷战时期的多国空中力量部署中都曾作为主力机型列装。从结构设计思路来看，整机采用了非常规的小展弦比梯形中单翼布局，机翼前缘刻意做了尖锐修型，翼型厚度被压缩到极低水平，这种设计完全是为了降低跨音速、超音速飞行阶段的波阻，让战机可以在短时间内快速爬升到2万米以上的作战高度，对入侵的高空目标实施快速拦截。机身采用了细长的旋成体构型，横截面接近标准圆形，从机头进气道唇口到尾喷口的过渡段做了连续的面积率修型，避免跨音速飞行阶段出现阻力骤增的问题，

　　进气道采用了固定式的半圆形进气唇口，匹配早期涡喷发动机的进气流量需求，不需要复杂的可调进气道结构就能在2马赫以内的飞行速度下保持稳定的进气效率，这种设计在当时的技术条件下有效平衡了高速性能与结构重量的矛盾。尾翼部分采用了全动式平尾加单垂尾的布局，全动平尾的转轴位置经过反复测算，布置在机翼弦长延长线的靠后位置，保证在超音速飞行阶段舵面依旧有足够的操纵效率，不会因为激波干扰导致舵效失效；垂尾的高度和面积经过匹配设计，在大迎角飞行状态下能够避开机身和机翼产生的尾流遮挡，保持航向稳定性。起落架采用了前三点式收放结构，前起落架布置在进气道下方的承力隔框位置，主起落架向内收入机身中部的起落架舱，因为机翼厚度过薄，没有预留起落架收纳空间，

　　所有起落架的收放机构、锁止结构都集成在机身承力结构上，对机身隔框的载荷传递路径做了针对性优化，避免着陆冲击载荷对机身蒙皮和长桁造成额外应力。从安装边界来看，整机的翼展、机身长度、垂尾高度都严格匹配实机的尺寸比例，机身内部预留了发动机安装舱、航电设备舱、燃油舱、座舱的对应空间，各个舱段的分隔位置、承力框的布置位置都和实机的结构分区保持一致，机翼和机身的连接采用了多接头的翼身融合连接形式，接头位置的数模做了精准的贴合面设计，能够直观展示翼根处的载荷传递路径。在实际工程应用场景中，这类战机数模既可以作为航空类专业教学的演示案例，帮助学习者理解高空高速战机的气动设计逻辑、结构布置思路，也可以作为航空史研究、仿真分析的基础模型，

　　比如开展CFD流场仿真时，该数模的外形曲面连续性满足网格划分的基础要求，可以直接导入仿真软件完成不同飞行工况下的流场计算，验证小展弦比机翼在高速飞行下的升阻特性、舵面操纵效率；在结构力学仿真场景中，数模的承力结构分区清晰，可以快速赋予不同部位的材料属性，完成机身框、翼梁等关键承力部件的应力分布计算。数模的外形曲面做了连续化处理，没有出现碎面、曲面缝隙等建模问题，座舱盖的曲面弧度、机身表面的检修口盖位置、尾喷口的收敛段结构都做了细节还原，能够直观展示该机型区别于同时代其他战机的结构特征，比如其尖锐的机头造型、极薄的机翼结构，都是为了追求极致高速性能做出的设计取舍，这些特征在数模中都得到了准确体现。在建模过程中，整机的基准坐标系统一以机头顶点为原点，机身纵轴为X轴向后延伸，展向为Y轴对称布置，垂向为Z轴向上，这种坐标系设置符合航空类建模的通用规范，方便后续开展装配对接、运动仿真、气动分析等工作时不需要额外调整坐标基准。机身蒙皮的分块位置也按照实机的工艺分离面做了划分，能够清晰展示不同蒙皮板块的对接位置，对于理解战机的制造装配流程也有一定参考价值，比如机头段、中段、后段机身的对接框位置，机翼和机身的对接接头位置，都在数模中有明确的结构体现，没有做过度的简化处理。
