诺斯罗普NF-5A自由战斗机气动外形结构设计

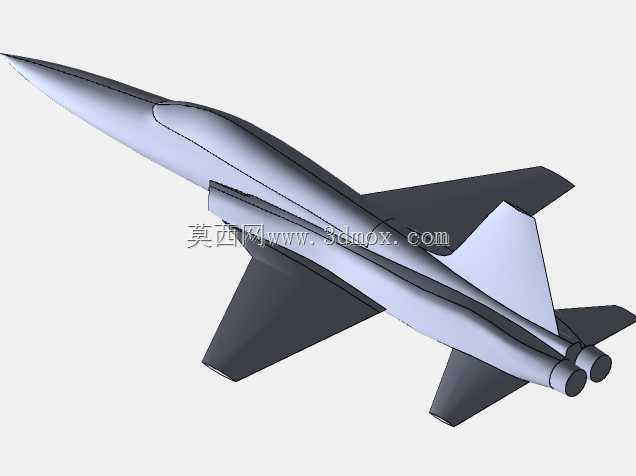

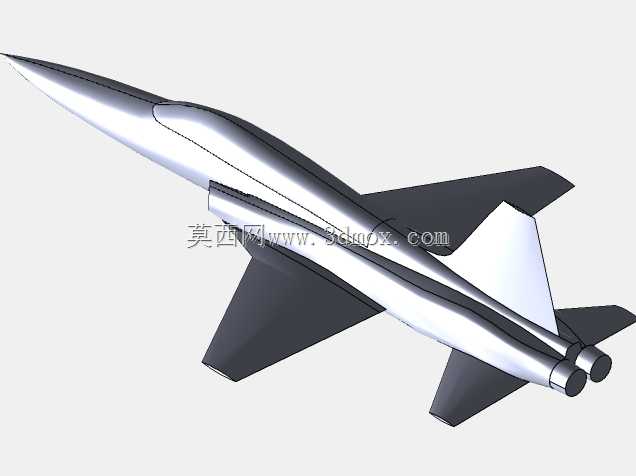

　　这款诺斯罗普NF-5A自由战斗机的三维结构设计，核心围绕轻型战术支援类飞行器的实际作战使用场景展开，在建模阶段优先还原了该机型作为前线近距支援、轻型制空作战平台的功能特性。从实际装备应用场景来看，该机型主要部署于前线简易机场，承担近距空中支援、低空突防、基础飞行训练以及有限空域的制空巡逻任务，因此在结构设计上充分考虑了前线部署的维护便捷性、低空低速机动性能以及简易跑道起降的结构强度需求。

　　设计思路上，首先围绕气动效率与结构轻量化的平衡展开，机身采用细长旋成体构型，机头段做了尖锐化修型，能够有效降低跨音速飞行阶段的激波阻力，同时为机载航电设备预留足够的安装空间，机头段的内部腔体边界严格按照实际设备安装尺寸预留，兼顾雷达安装、航电管线排布以及前起落架收放的空间需求。机身中段采用翼身融合过渡设计，既能够降低飞行过程中的干扰阻力，也可以提升机身结构的整体刚度，同时为内置燃油舱预留充足的容积，保障机型的作战半径需求。进气道布置于机身两侧肋下位置，这种布局能够在大迎角飞行状态下保障进气效率，避免机身遮挡导致的进气畸变，适配双发并列布置的动力系统安装需求，两台发动机的安装预留了足够的维护操作空间，发动机舱段设计有快卸结构边界，方便前线状态下的发动机快速更换与日常检修。

　　机翼采用小展弦比后掠翼布局，机翼相对厚度做了严格控制，既能够保障跨音速阶段的飞行性能，也能够为机翼外挂点预留足够的结构强度，机翼下的外挂点安装边界严格匹配实际弹药、副油箱的挂载接口尺寸，能够满足不同任务构型下的挂载需求。尾翼部分采用低置平尾加单垂尾的布局，平尾位置经过气动优化，能够在大迎角状态下避开机翼的尾流干扰，保障纵向操纵效率，垂尾的高度与面积设计兼顾方向稳定性与结构重量的平衡，垂尾根部预留了通讯天线、航行灯的安装位置。起落架采用前三点式布局，主起落架收放于机翼根部与机身衔接的舱段内，前起落架收放于机头下方舱段，起落架的行程参数充分考虑简易跑道起降的缓冲需求，轮胎与跑道的接触压强控制在前线机场跑道的承载范围内，能够适应砂石、铺装条件较差的跑道起降作业。

　　从安装边界来看，整机的外形尺寸严格按照实际机型的参数还原，翼展、机身长度、机高的比例完全符合实机的尺寸关系，各操纵面的偏转角度范围预留了实际飞行的操纵行程，副翼、升降舵、方向舵的偏转边界与操纵机构的安装空间做了干涉校验，避免结构运动过程中出现碰撞。机身表面的口盖位置、尺寸均按照实际维护需求设置，口盖的开启预留了足够的操作空间，机务人员可以在不拆解大型结构件的情况下完成日常的设备检查、油液加注与故障排查。双发布局的尾喷口做了同轴度校验，保障发动机安装后推力线与机身轴线重合，避免出现推力偏心影响飞行姿态控制。

　　在结构细节设计上，机身蒙皮的分块充分考虑了加工工艺性，曲面过渡连续顺滑，没有出现曲率突变的区域，既能够降低飞行阻力，也能够减少蒙皮加工过程中的工艺难度。机翼与机身的连接区域做了结构加强设计，该区域是飞行过程中应力集中的主要部位，建模阶段对该区域的结构厚度、连接点位置做了合理规划，能够承受大过载机动状态下的载荷传递，避免结构出现疲劳损伤。座舱段的位置设置于机身前段上部，座舱盖采用流线型水泡构型，能够为飞行员提供良好的前向与侧向视野，座舱内部预留了弹射座椅、操纵系统、仪表设备的安装空间，座舱盖的开启轨迹与周边结构做了干涉检查，保障地面维护与飞行员进出的操作空间。
