工业建筑用斜置式线缆敷设槽结构设计

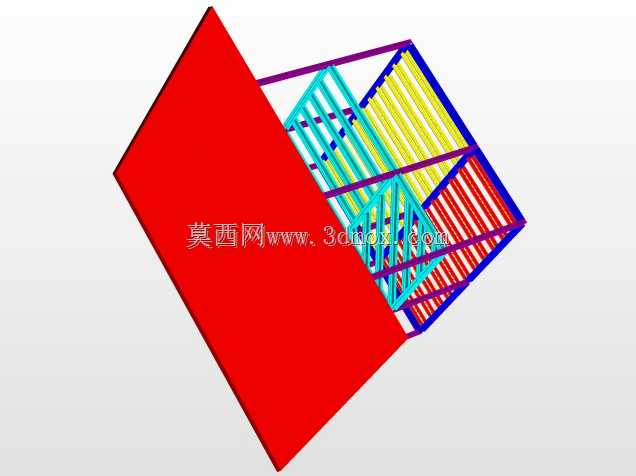

　　在工业厂房布线、设备集群线缆排布的现场场景中，线缆敷设构件的空间适配性直接决定了布线效率与后期运维的便捷度，这款斜置式线缆敷设槽的设计，正是针对现有直角排布线槽在转角、斜向跨接场景下的适配短板做的定向优化。从实际使用场景来看，多数工业现场的线缆走向并非完全横平竖直，当遇到设备基座斜向布置、厂房立柱斜向支撑、跨区域走线需要避让工艺管线的情况时，常规直段线槽需要多段裁切拼接，不仅拼接处容易出现毛刺刮伤线缆绝缘层的问题，拼接段的结构强度也会因为连接点过多出现衰减，长期受线缆自重拉扯容易出现变形错位。这款结构在设计时首先考虑了斜向走线的连续支撑需求，主体承托板采用大面斜置布局，倾斜角度匹配多数工业现场跨接走线的常用倾角范围，

　　不需要现场做角度裁切就能直接适配斜向布线的走向，减少现场加工的工作量。槽体内部的分隔结构采用多腔式布局，不同颜色标识的分隔栏可以对应不同电压等级、不同功能的线缆分区敷设，避免强电弱电同槽敷设产生的信号干扰，也方便后期运维时快速识别对应线缆，不需要逐根梳理排查。分隔筋的排布间距做了差异化设计，宽腔适配大直径动力电缆，窄腔适配小直径控制线缆与信号线缆，腔室边缘都做了圆弧过渡处理，避免线缆敷设时被锐边划伤。从安装边界来看，这款线槽的侧边预留了标准的连接耳板位置，可以和常规直段线槽、转角线槽做无缝拼接，连接孔位匹配行业通用的安装螺栓规格，不需要额外加工连接孔就能完成装配。整体结构的支撑框架采用边框加强设计，紫色标识的外框作为主受力构件，

　　承担槽体自身与内部线缆的全部荷载，即使在大跨度斜向安装的场景下，也能保证槽体的挠度在允许范围内，不会因为长期承重出现中部下垂变形的问题。设计过程中还考虑了现场安装的容错空间，槽体与固定支架的连接位置预留了长条形调节孔，允许安装时根据现场实际的支架位置做一定范围的位移调整，降低对支架安装精度的要求，适配不同施工现场的安装条件。槽体的承托面采用整板式结构，相比格栅式线槽具备更好的线缆承托能力，即使是小直径的信号线缆也不会出现从缝隙脱落的问题，同时整板结构可以阻挡上方落尘、施工碎屑直接落到线缆表面，减少后期运维时的清洁工作量。在实际选型应用时，需要根据敷设线缆的总重量核算安装支架的间距，当敷设大直径动力电缆时，支架间距需要适当缩小，

　　保证整体结构的稳定性；如果是敷设轻量的信号线缆，可以适当放大支架间距，减少支架用量降低施工成本。这款结构的外形尺寸适配行业通用的线缆容量要求，内部有效容线空间可以满足常规工业区域的线缆敷设需求，不需要额外定制加宽加高的特殊段，就能覆盖多数斜向跨接的布线场景。结构的拼接处采用搭接式设计，相邻槽段连接时可以有一定的角度微调量，即使现场实际走线角度和设计角度存在小范围偏差，也能通过搭接段的微调完成适配，不需要重新裁切槽体。从长期使用的角度来看，这种连续斜置的槽体结构内部没有突兀的凸起与转角，线缆敷设时可以顺着槽体走向平滑排布，不会出现线缆急弯导致的线芯损伤，有效延长线缆的使用寿命。
