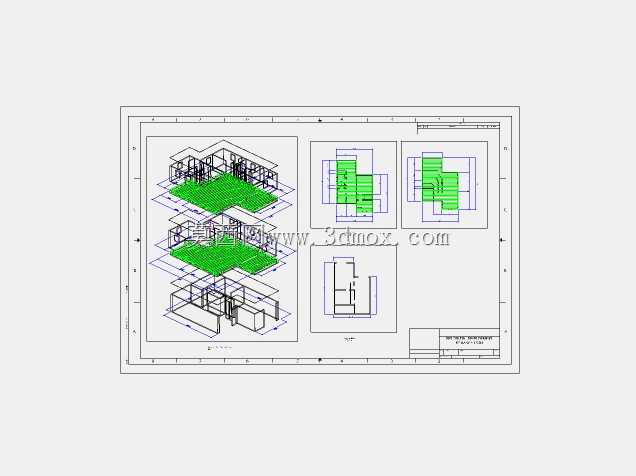

样板房结构钢框架三维布局设计

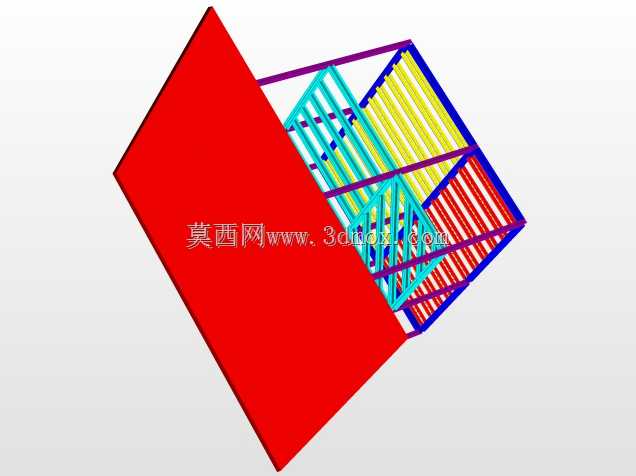

在装配式建筑样板展示区的搭建项目中，结构钢框架是承载整个样板房荷载、划分功能空间的核心受力构件，这套三维设计成果完整还原了双层样板房的钢框架排布、楼层板铺设以及墙体定位逻辑，可直接用于现场施工交底、预制构件下料核对以及展示效果预演。从实际应用场景来看，这类钢框架样板房多用于楼盘工法展示区、装配式建筑教学实训基地，需要在有限的占地面积内清晰展示墙体构造、楼层承重结构、管线预留路径，同时满足短期展示的拆装复用需求，因此框架设计全程围绕模块化快装、节点外露可视、结构受力合理三个核心目标推进。设计过程中没有采用常规住宅的全隐式钢混结构，而是将主承重钢柱、钢梁的排布与样板房的功能分区做了对应：下层作为公共展示区，主框架柱沿展示动线外侧排布，避免遮挡参观视线，柱距控制在合理范围内，既保证下层无多余立柱遮挡，也能让上层荷载通过主梁均匀传递到基础；上层作为居住功能样板区，次梁的排布完全贴合房间隔墙位置，后续安装轻质隔墙时可直接固定在次梁上，无需额外做墙体承重加固。从外形尺寸与安装边界来看，整套框架的占地轮廓严格匹配常规样板展示区的用地红线，底部预留了调平地脚的安装空间，不需要做复杂的混凝土浇筑基础，采用膨胀螺栓即可固定在硬化地面上，框架总高度控制在常规室内展厅的限高范围内，既满足两层空间的净高要求，也适配室内外不同展示场地的运输、吊装条件。框架的节点设计全部采用螺栓连接的可拆卸形式，主钢梁与钢柱的连接节点做了外漏处理，参观人员可以直观看到钢结构的连接构造，同时所有螺栓孔位都做了对位设计，现场安装时不需要二次打孔，普通施工人员按照三维排布图即可完成快速拼装。楼层板的铺设在三维模型中做了分层展示，下层顶板、上层底板的铺设范围与钢梁排布完全对应，绿色标注的区域为承重加强区，对应样板房内需要摆放重物展示的区域，比如厨卫样板区、家具摆放区，这些区域的次梁做了加密处理，避免长期承重出现变形。框架的外围护结构定位线在模型中也做了明确标注，墙体安装时不会超出框架外轮廓，保证整体外观规整，同时在楼梯预留位置，框架做了开口加强处理，楼梯段的连接节点提前在钢梁上做了预留，后续安装预制楼梯时可直接对接，不需要现场切割框架构件。从结构受力角度验证，这套框架的荷载传递路径清晰，竖向荷载通过楼板传递到次梁，再由次梁传递到主梁，最终通过钢柱传递到地面，水平方向的抗侧力构件通过柱间支撑实现，完全满足样板房使用期间的风荷载、人员活动荷载要求，同时因为采用全螺栓连接，整套框架拆解后可通过普通货车运输，转场到其他项目重复利用，大幅降低样板展示的搭建成本。在三维建模过程中，所有构件的截面尺寸都按照实际采购的型钢规格建模，没有采用理想化的简化模型，施工人员拿到模型后可以直接统计每一种型钢的长度、连接件数量，直接生成下料清单，避免传统二维图纸容易出现的节点碰撞、尺寸偏差问题，比如在最初的二维方案中，上层的一根次梁与楼梯预留口存在碰撞，在三维建模过程中及时调整了次梁的偏移位置，避免了现场安装时的切割返工。另外模型中还预留了管线穿梁的孔洞位置，对应样板房内需要展示的水电管线走向，不需要后续在钢梁上现场开孔破坏结构强度，所有预留孔洞都做了加劲肋加强处理，保证开孔位置的结构承载力不受影响。
