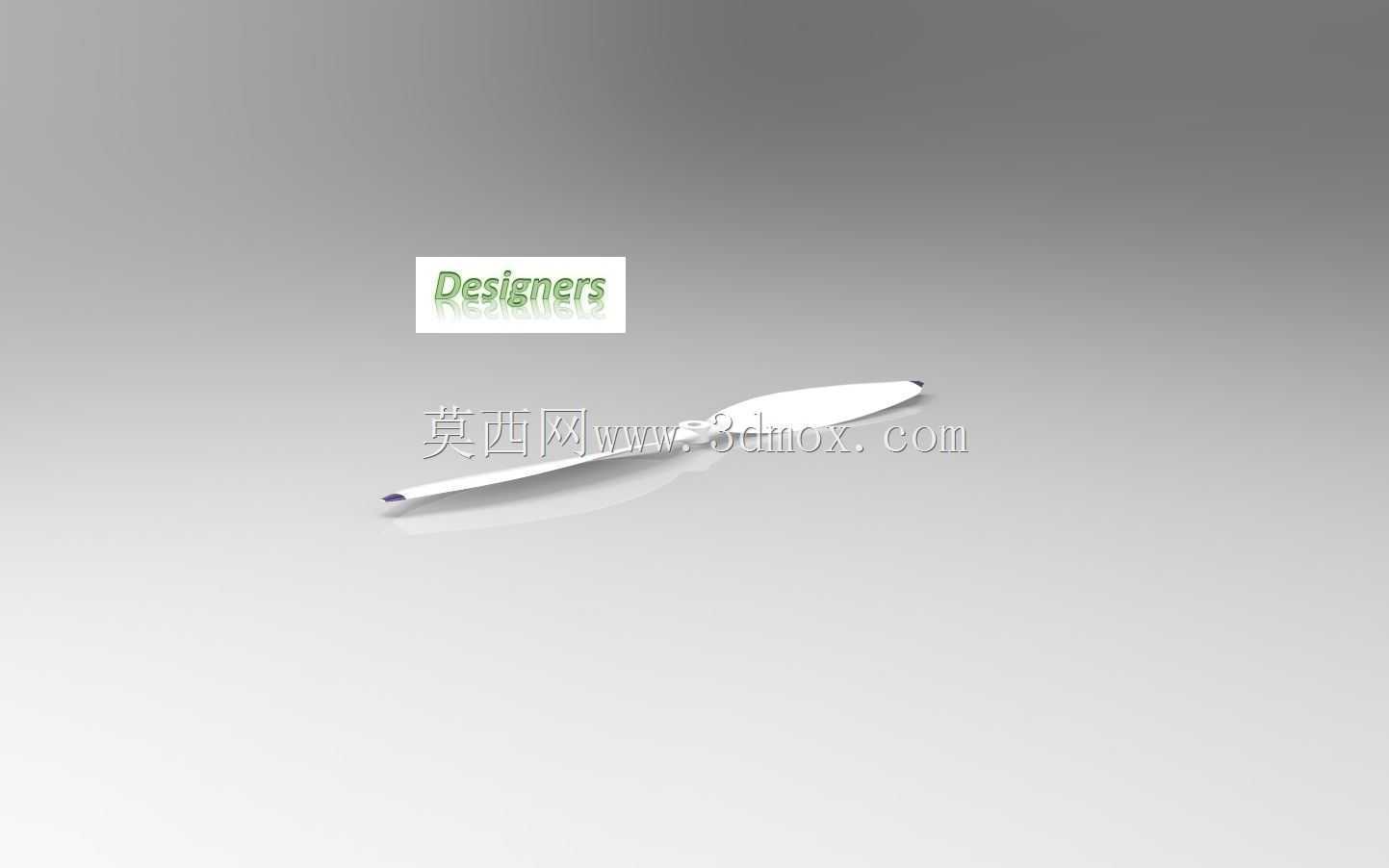

在小型航空推进系统、低空无人飞行器动力匹配的实际工程场景中,螺旋桨作为直接将轴功转化为推进拉力的核心部件,其气动外形的精度直接决定动力系统的整体效率,甚至影响整机的续航表现与飞行稳定性。这款11x4.7规格的螺旋桨,在设计阶段就同步考虑了后续CFD流场验证的需求,几何构建完全贴合公开的翼型参数标准,分别在桨根到桨尖的不同展向位置匹配Eppler E63与Clark-Y翼型的截面特征,没有为了建模简化随意截断翼型的前后缘曲线,也没有忽略桨叶沿展向的扭转角渐变规律,能直接导入流体仿真模块完成流固耦合、拉力效率、滑流影响的相关计算,省去了设计人员从零开始绘制翼型、校准扭转角的重复工作量。
从实际安装适配的角度看,该螺旋桨的桨毂中心定位基准明确,安装孔位的同轴度公差控制符合小型动力系统的装配要求,不会出现安装后动平衡超差导致的整机振动问题。桨叶的弦长沿展向的变化梯度完全参照真实产品的工程参数,从桨根位置的宽弦结构逐步过渡到桨尖的窄弦收窄,既保证了桨根位置的结构强度能承受额定转速下的离心载荷,也能通过桨尖的小弦长设计降低翼尖涡流带来的诱导阻力,提升推进效率。在实际应用中,这类规格的螺旋桨常匹配小排量二冲程发动机或外转子无刷电机,可用于固定翼航模、小型低空测绘无人机、小型空气动力试验台的动力端,在设计时也兼顾了不同工况下的气动表现,能覆盖从起飞爬升阶段的大拉力需求到巡航阶段的高效率需求。
建模过程中,桨叶的曲面过渡采用连续曲率构建,没有出现多段曲面拼接的棱角,避免在CFD计算中出现局部流场畸变导致仿真结果失真的问题。桨叶的安装角在基准位置的参数符合常规动力系统的安装匹配逻辑,设计人员拿到模型后既可以直接用于流体仿真验证不同转速、不同来流速度下的拉力、扭矩、效率参数,也可以在此基础上调整桨距、修改翼型参数完成定制化改型,还能直接导出用于3D打印验证样件,完成地面台架的实测对比。需要注意的是,在实际装配使用时,要保证螺旋桨的安装面与动力输出轴的垂直度,避免高速旋转时出现过大的交变载荷,同时要根据实际使用的转速范围校核桨叶的结构强度,防止出现超转速导致的桨叶断裂问题。
- 上一篇:带航拍挂载的四旋翼飞行载具结构设计
- 下一篇:土星VF-1发动机液氧输送导流罩结构
- 全部评论(0)
- 模板大小 7.82 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,STEP / IGES,Rendering
- 软件分类 通用机械零部件
