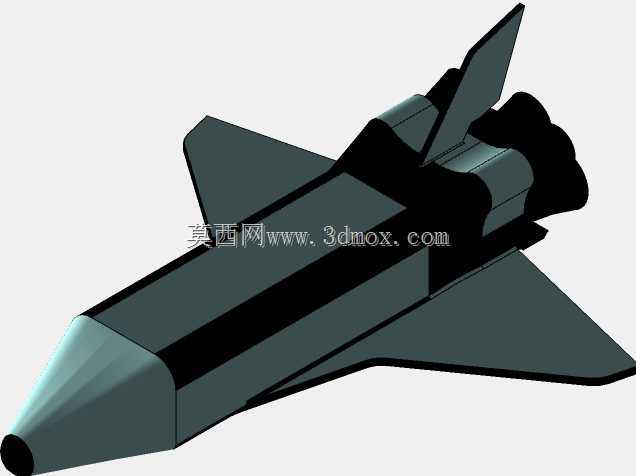

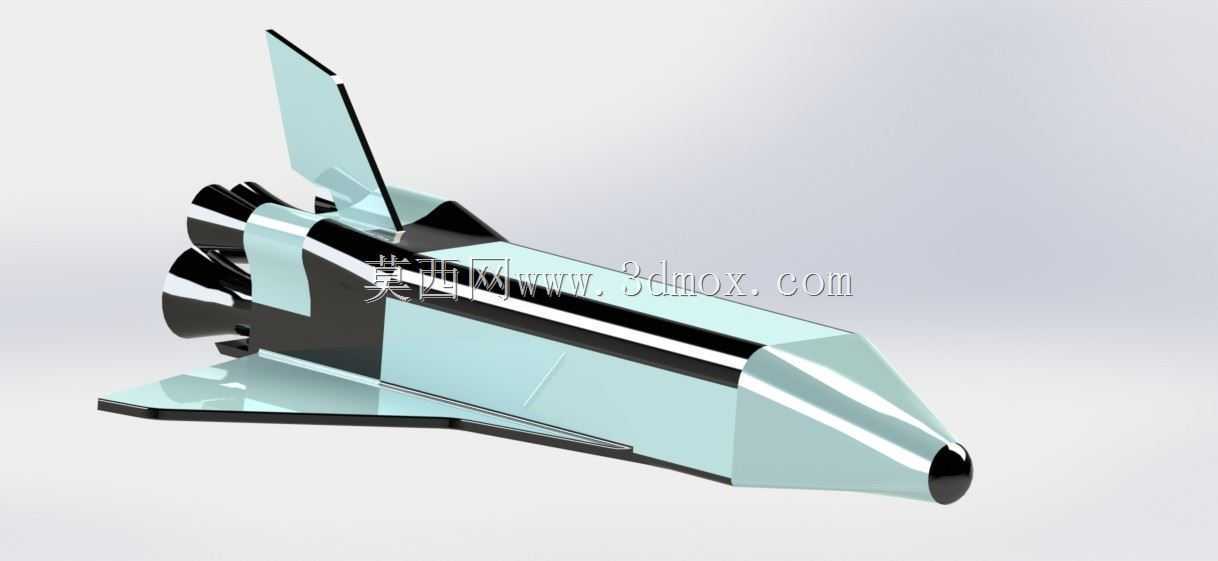

航天飞机穿梭机外观结构三维数模

该航天飞机穿梭机数模还原了轨道器的核心外形结构，可用于航空航天科普展项的结构演示、高校航空航天专业的教学教具开发，也能作为文创衍生产品设计的结构参考基底，适配展厅互动装置、仿真模型制作、虚拟仿真场景搭建等多类应用场景。从实际功能维度看，该结构对应可重复使用天地往返载具的轨道器部分，数模完整还原了尖头机身、三角翼、垂尾以及尾部动力舱的布局特征，机身截面采用符合气动要求的流线型收窄设计，机头段做了钝头修型，匹配再入大气层阶段的热防护布局需求，机翼后缘与机身衔接处做了平滑过渡处理，可直观对应真实载具的气动控制面安装位置。设计过程中优先还原了载具的整体比例关系，机身总长与翼展的比例匹配真实轨道器的尺寸基准，垂尾高度与机身高度的比例符合实际气动布局要求，机身内部预留了对应载荷舱、乘员舱的结构占位空间，尾部动力舱的凸起结构完整还原了主发动机与轨道机动发动机的安装区域轮廓，没有做过度的简化处理，能够支撑后续的结构拆解演示、内部子系统布局示意等二次开发工作。从安装边界来看，该数模的起落架区域做了简化占位处理，机身腹部的平面段可直接适配展示底座的安装接口，机翼两侧预留了对应姿态调整机构的连接点位，在制作等比例缩放的实体展示模型时，无需额外调整外形轮廓即可匹配常规的展陈安装结构，机身表面的分块轮廓也对应了真实载具的热防护瓦铺装分区，可直接用于表面分色、细节标识的后续设计工作。在建模逻辑上，该数模采用实体建模方式构建，机身曲面做了连续顺滑处理，没有出现碎面、破面问题，各个结构部件的装配关系清晰，垂尾与机身的连接段、机翼与机身的融合段都做了符合工程实际的倒角过渡，既保证了外观的仿真度，也能满足后续3D打印、仿真演示等不同场景的使用需求，尾部的发动机喷管轮廓做了等比例还原，可直观展示动力系统的布局位置，帮助从业者快速理解航天轨道器的整体结构逻辑。
