带混合副翼升运器的遥控喷气式飞机

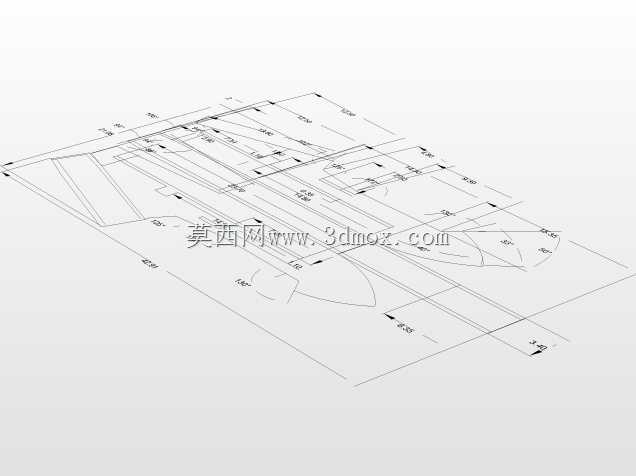

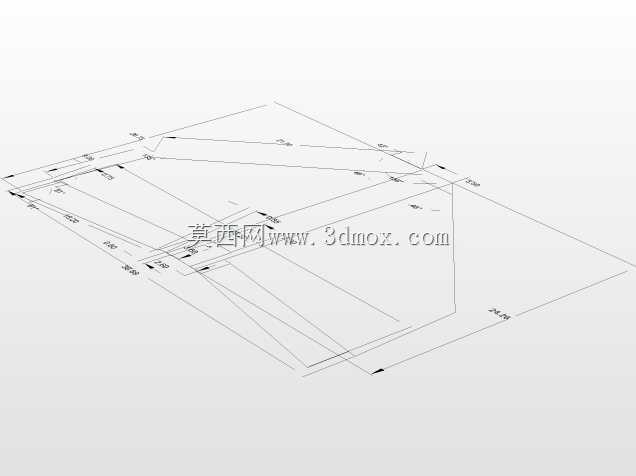

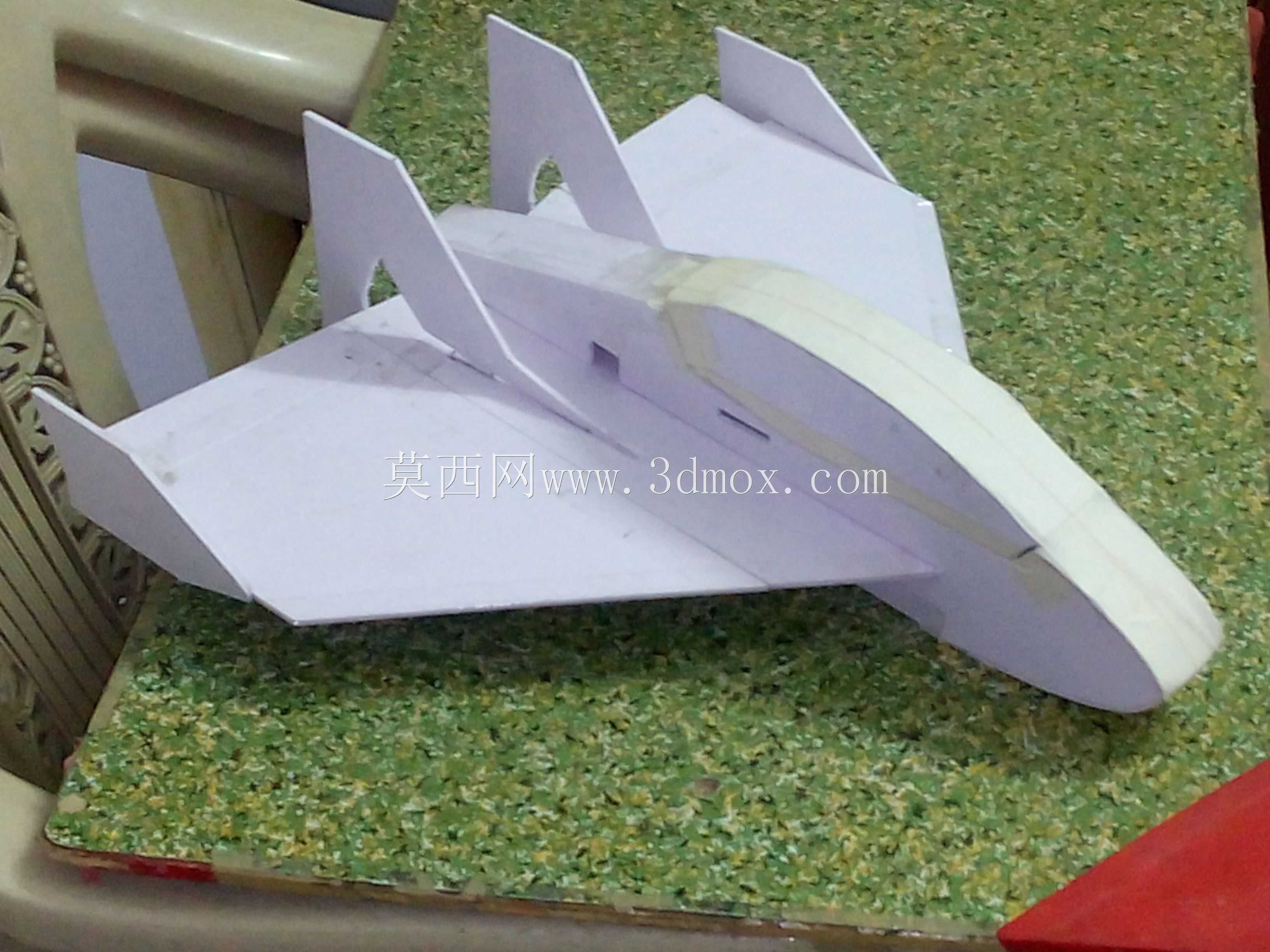

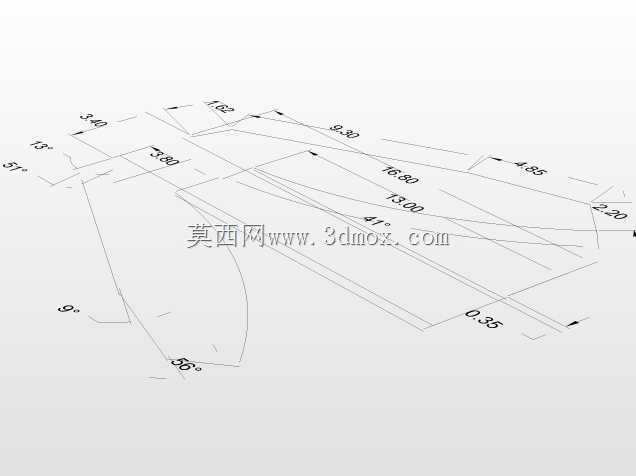

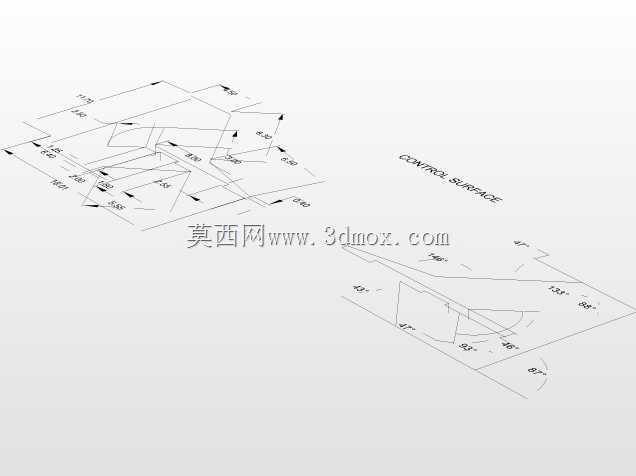

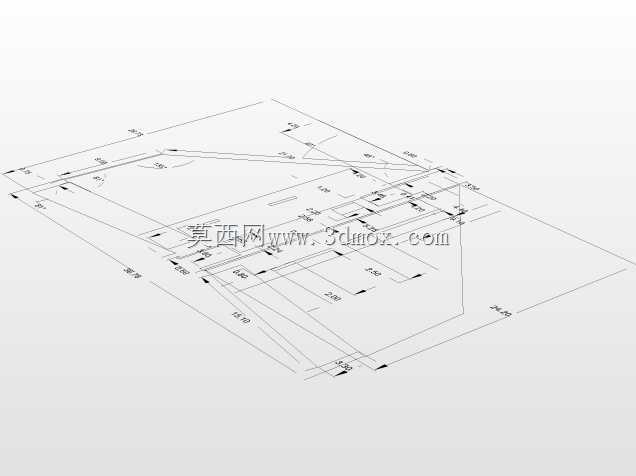

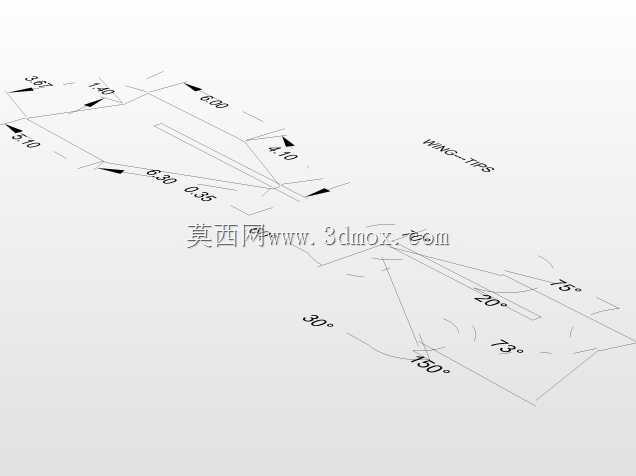

这款遥控喷气式航模的设计，核心围绕小型电动航模的户外飞行场景展开，主要面向航模爱好者的日常休闲飞行、基础特技动作练习使用，整体结构采用KT板切割拼接的成型方案，兼顾制作成本与结构强度，适合手工裁切组装的制作场景。从功能特性来看，整机采用三角翼融合身的气动布局，搭配双垂尾加腹鳍的安定面设计，能够在低速飞行阶段维持足够的航向稳定性，避免小半径转向时出现侧滑失稳的问题；专门设计的混合副翼升运器结构，将副翼操控与升降舵的操控力矩做了耦合设计，在做横滚动作时能够同步提供一定的升力补偿，减少特技动作过程中的高度损失，对于入门级操控者来说，能够降低动作失误导致的坠机概率。设计过程中优先考虑了手工制作的安装边界，所有板件的拼接位都预留了1mm的插接公差，不需要复杂的工装夹具就可以完成对位粘接，机身头部预留了标准22系列无刷电机的安装位，安装孔位适配市面上主流的航模电机安装座，电池舱设置在机身重心靠前的位置，能够通过调整电池的前后位置适配不同重量的动力电池，方便操控者根据飞行需求调整整机重心位置。外形尺寸方面，整机翼展控制在600mm级别，机身长度约720mm，垂尾高度120mm，这个尺寸既能够保证户外飞行时足够的滑翔比，也不会因为尺寸过大导致运输存放不便，机翼的后掠角设置为42度，兼顾高速飞行的阻力特性与低速状态下的升力表现，机身头部的整流罩采用泡沫削制成型，能够在轻微碰撞时吸收冲击能量，保护内部的电机与电调结构。在实际飞行场景中，这款航模能够完成基础的横滚、筋斗、低空通场等动作，混合副翼的结构设计也让操控手感更加跟手，不会出现普通三角翼航模舵面响应滞后的问题，机身侧面预留的舵机安装位采用下沉式设计，不会突出机身表面破坏气动外形，所有走线都可以隐藏在机身内部的空腔中，减少飞行过程中的空气阻力。
