可调式手动工件夹持工装结构设计

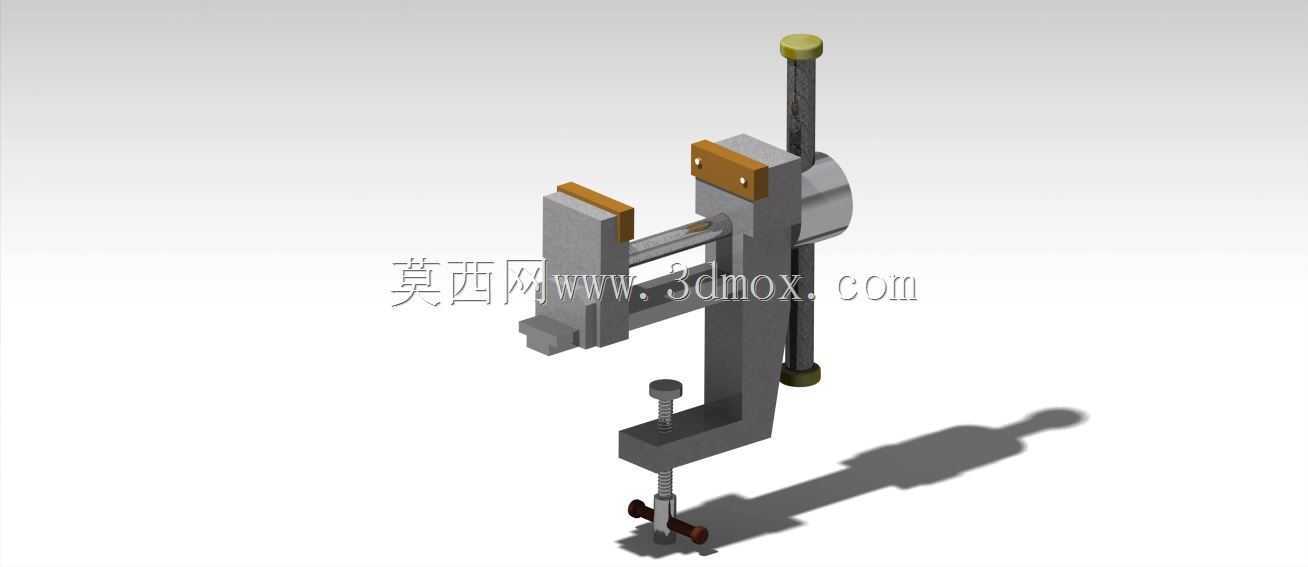

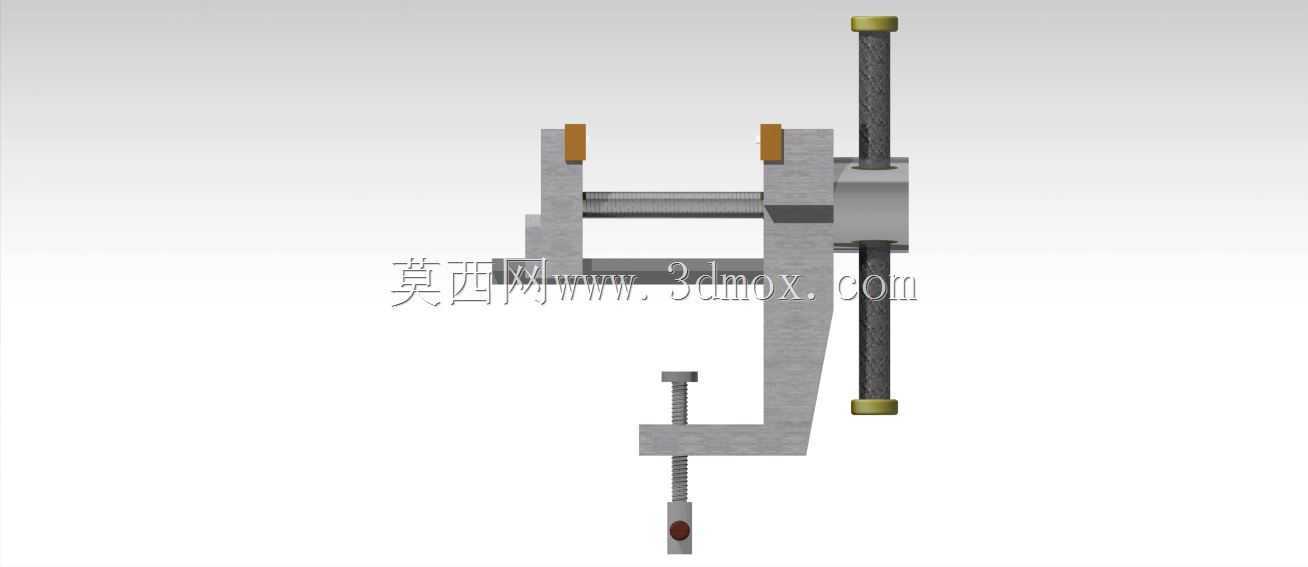

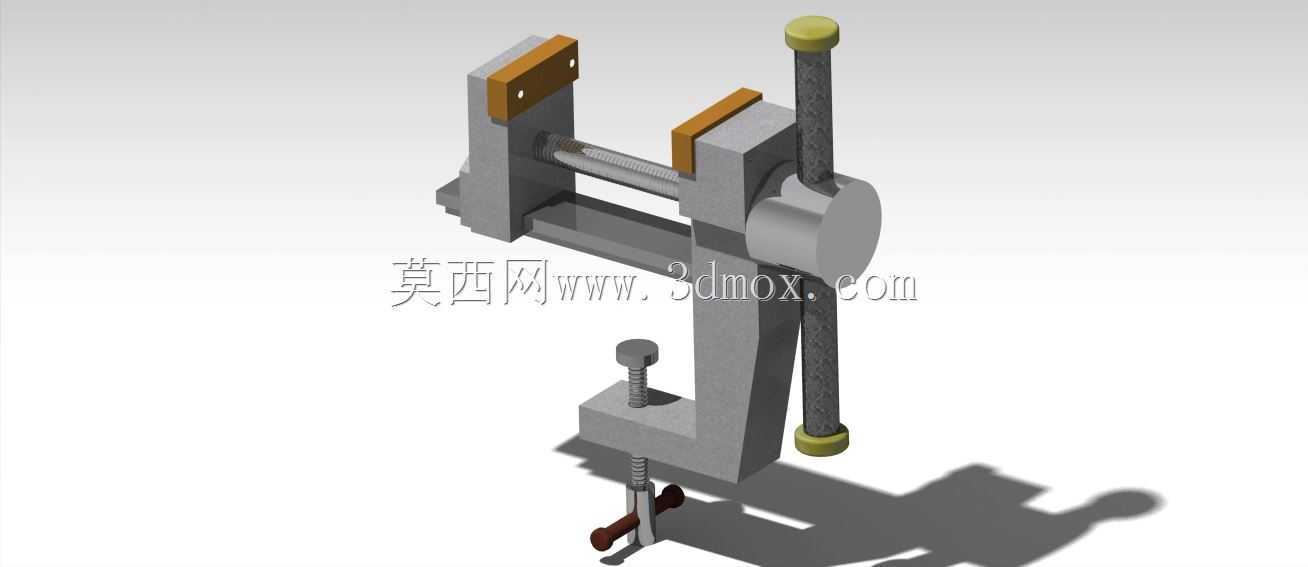

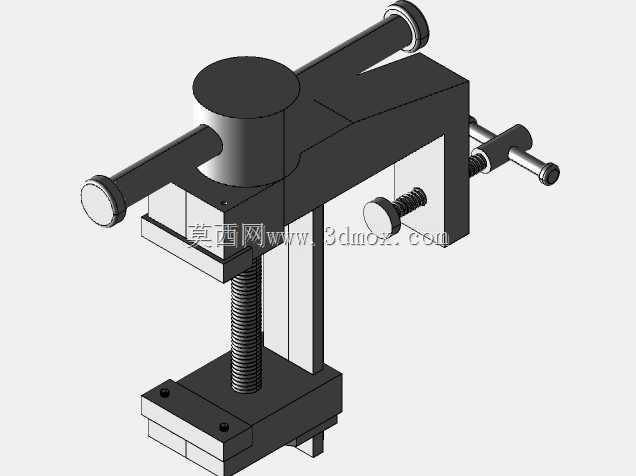

这款手动夹持结构主要面向小型机加工工位、装配工位的工件固定需求，在钳工划线、小型零件钻孔、工件修配打磨等场景下，可替代传统台虎钳完成异形工件的快速装夹，适配多规格小尺寸工件的临时固定作业。结构整体采用C型基座作为承载主体，基座底部设置带防滑端头的螺旋顶紧螺杆，可将整套夹持结构快速固定在工作台边缘、工装架横梁等位置，安装边界适配厚度10-60mm的台板，无需额外打孔固定，拆装转移十分便捷。夹持执行端采用双导杆导向结构，搭配带胶木防滑端头的垂直调节螺杆，可实现压头的上下位置调整，导杆表面做滚花处理增大握持摩擦力，手动调节时无需额外工具即可完成压头高度的粗定位，配合端部的细牙锁紧螺杆，可实现夹持力的精准控制，避免装夹力过大导致薄壁工件变形。夹口位置设置两块可拆卸的铜质垫块，一方面铜材质硬度低于常见钢制、铝制工件，装夹时不会在工件表面留下压痕，另一方面垫块通过沉头螺丝固定，磨损后可快速更换，降低维护成本。设计过程中优先考虑手动操作的人机工程需求，所有调节旋钮的握持直径均设置在18-25mm区间，操作时手掌施力舒适，长时间使用不易产生疲劳；导杆与基座的配合间隙控制在0.05mm以内，保证压头上下移动时无偏摆，夹持定位精度可控制在0.1mm范围内，满足普通机加工、装配作业的定位要求。整套结构没有复杂的传动部件，所有零件均采用常见的型材、标准紧固件加工制作，加工难度低，普通铣床、车床即可完成全部零件的加工制作，适合车间自行制作适配工位需求，也可作为小型工装的基础模块，拓展加装气动压头、角度调节底座等配件，适配更多特殊装夹场景。夹口的开合范围可通过水平方向的调节螺杆调整，最大开合距离可达120mm，可适配方形、圆形、异形截面的工件装夹，压头端面做平面处理，搭配V型垫块配件即可完成轴类零件的夹持固定，拓展使用场景。
