J型歧管管道流场仿真结构设计

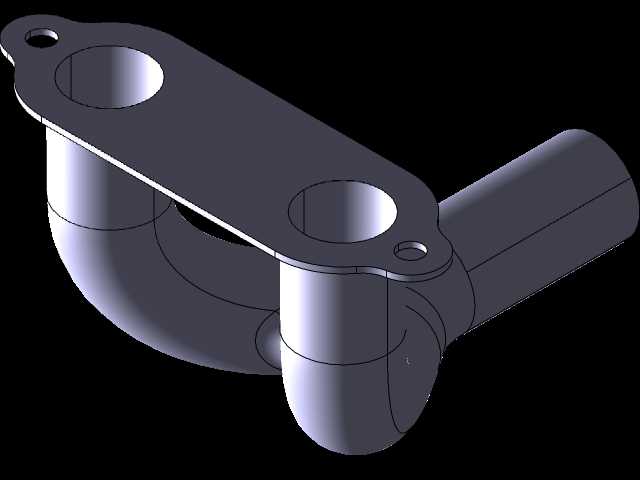

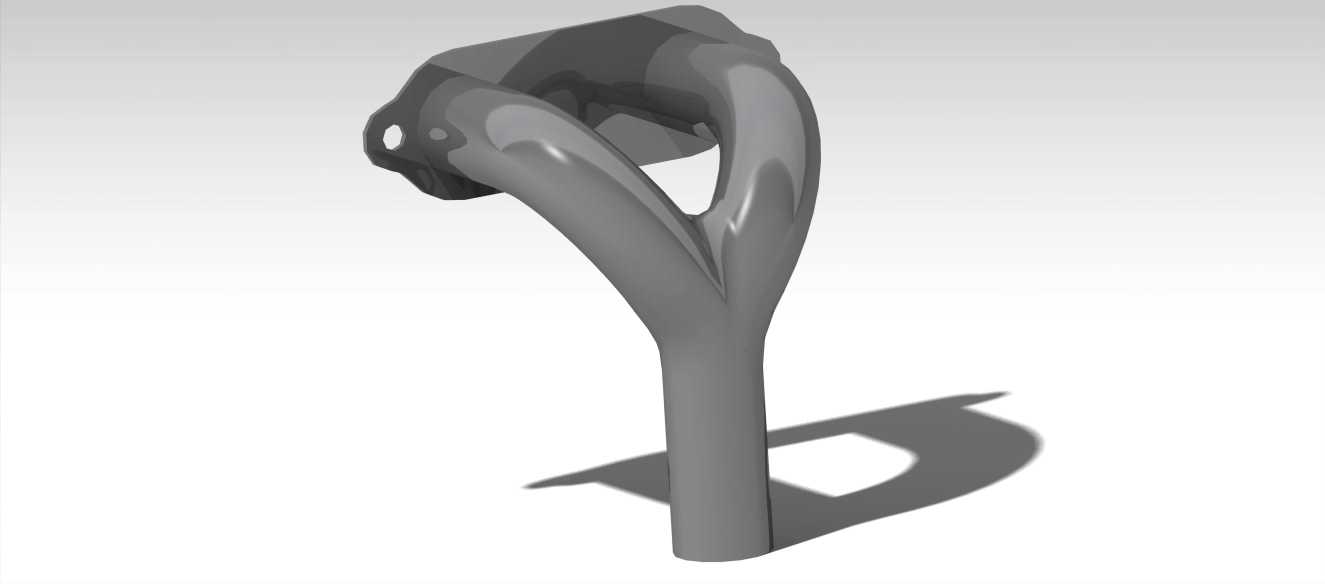

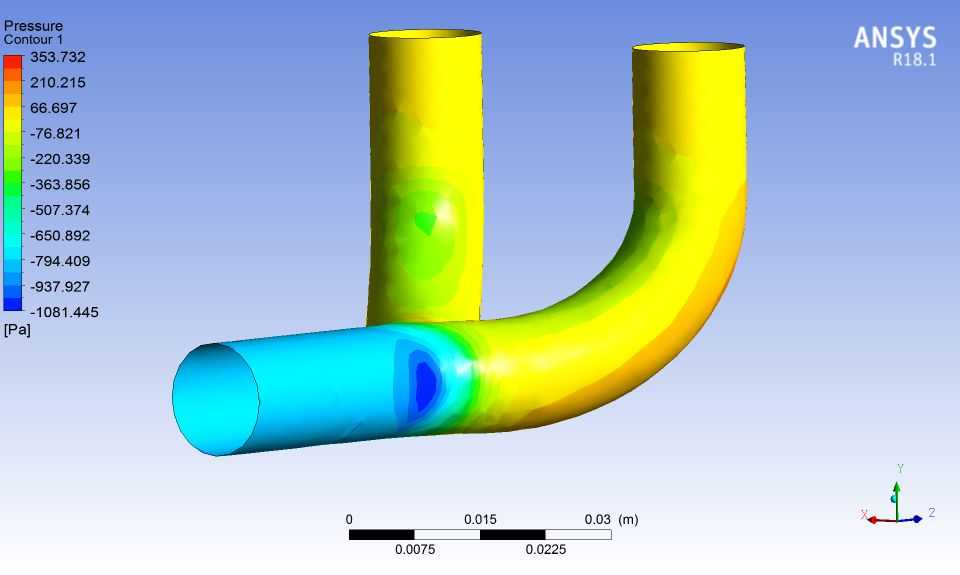

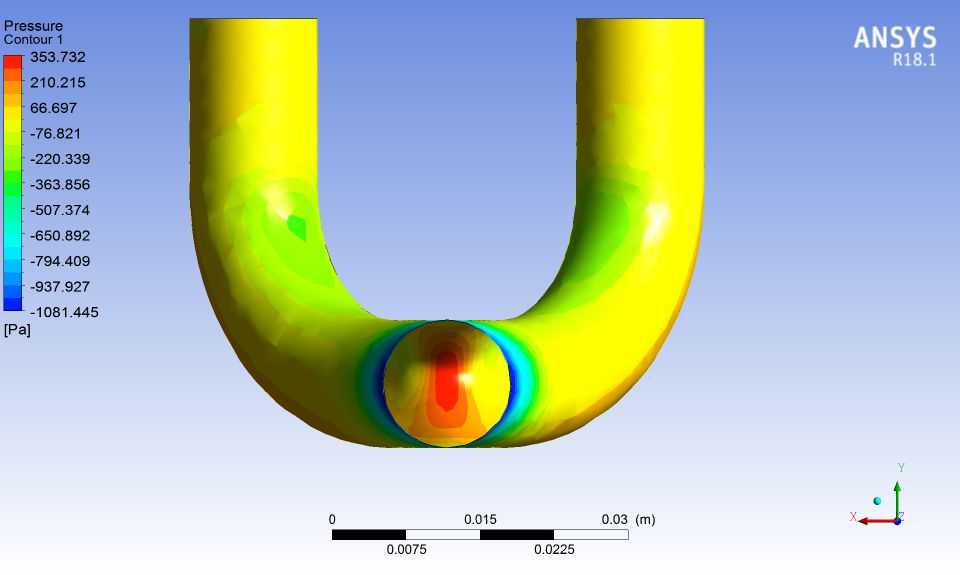

该歧管结构主要应用于工业通风系统、小型流体输送支路的气流分配场景，在车间局部排风、设备进气支路分流、小型试验台风路搭建等工况中较为常见，可实现单路进气向两个竖向支路的气流转向输送，避免直角弯头带来的局部压损陡增问题。从结构设计逻辑来看，整体采用平滑圆弧过渡的J型走向，水平进气端与两个竖向出口的衔接段全部采用大曲率圆角过渡，没有突变的截面折角，能够减少气流在转向过程中的涡流区产生，从流场分布结果可以看到，进气端流速较高的区域集中在管路中心，随着圆弧段转向，气流逐步向两个竖向支路均匀分配，靠近管壁的低速区范围被控制在极小的区间内，有效降低了管路运行过程中的振动与风噪问题。

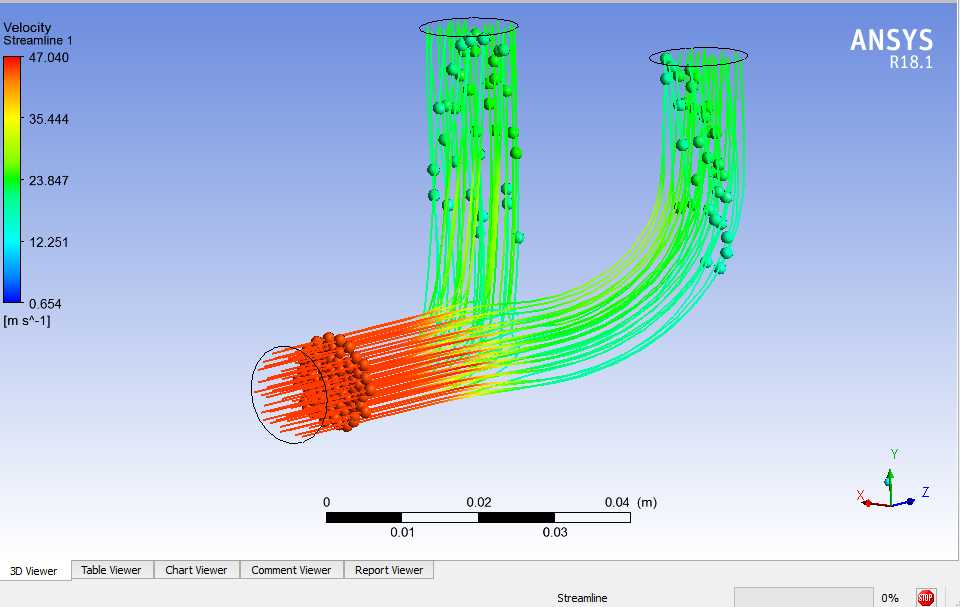

尺寸边界上，该管路整体水平段长度控制在0.04米范围内，竖向出口的高度匹配常规小口径通风支管的安装间距，两个竖向出口的中心距经过流场迭代优化，避免两个出口的气流相互干扰，进气端的接口尺寸可适配常规直径的柔性风管或硬质PVC管路，安装时无需额外加装变径接头，可直接通过卡箍或法兰对接。在功能特性上，该结构针对45m/s的空气流速工况做了针对性优化，属于无传热需求的纯输送管路，内壁粗糙度按照常规工业管路的加工精度设置，仿真过程中充分考虑了近壁面的边界层效应，流线分布结果显示，在最高流速工况下，管路局部阻力系数远低于同口径的直角三通结构，能够有效降低配套风机的扬程需求，减少系统运行能耗。

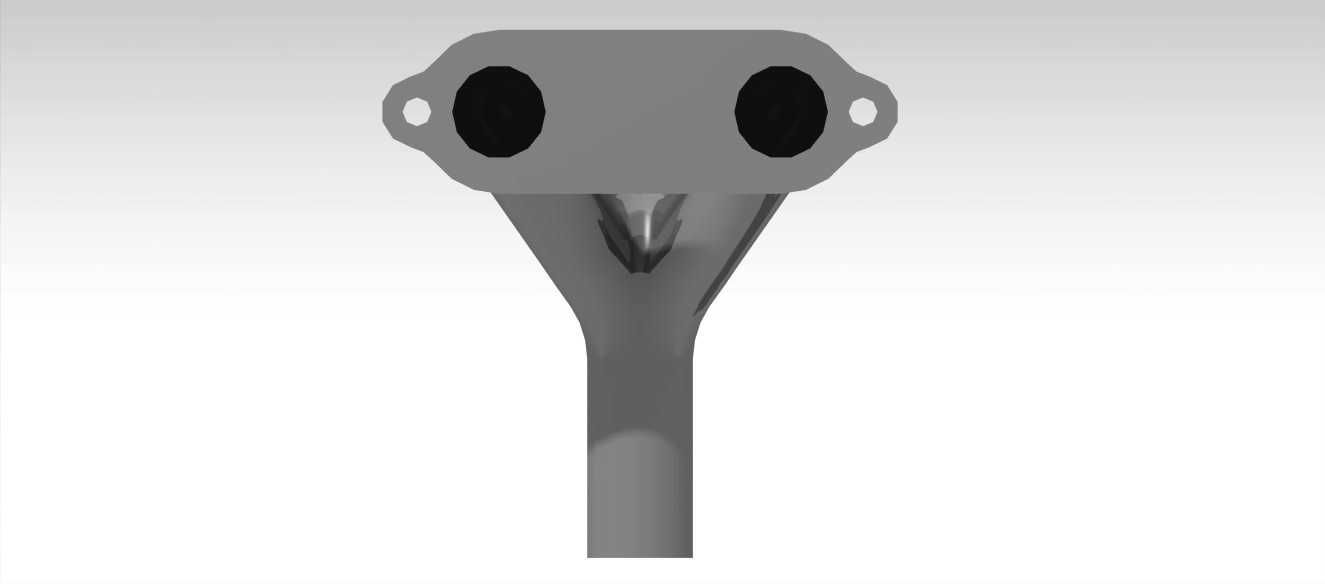

设计过程中，首先根据管路的安装空间约束确定进出口的相对位置，再通过流体仿真迭代调整圆弧段的曲率半径，避免曲率过小导致的气流脱壁现象，同时兼顾结构的紧凑性，不会占用过多的安装空间。两个竖向出口的端部做了平口处理，方便后续对接支路管路，水平进气端的端面预留了足够的密封面宽度，可适配常规的橡胶密封垫，保证管路连接后的气密性，不会出现漏气泄压的问题。该结构也可拓展应用于低压输水、小型气力输送的支路分流场景，仅需根据输送介质的特性调整管壁厚度与接口形式即可，整体结构没有复杂的异形曲面，常规的注塑或钣金卷制工艺都可完成加工，加工成本较低，适合批量应用在通用流体输送系统中。
