传输工具包连接支架结构设计与受力分析

该零件为传输线体配套工具包的承载连接支架，主要应用于车间物料输送工位的辅助工具挂载场景，在连续生产的输送线旁，作业人员需要将常用操作工具、点检耗材就近放置在随线移动的工具包内，该支架就是实现工具包与输送线滑动架体刚性连接的核心受力构件，既要承受工具包满载时的垂直载荷，也要适配线体启停、转弯过程中产生的侧向冲击载荷，避免工具包晃动掉落影响线体正常运行。

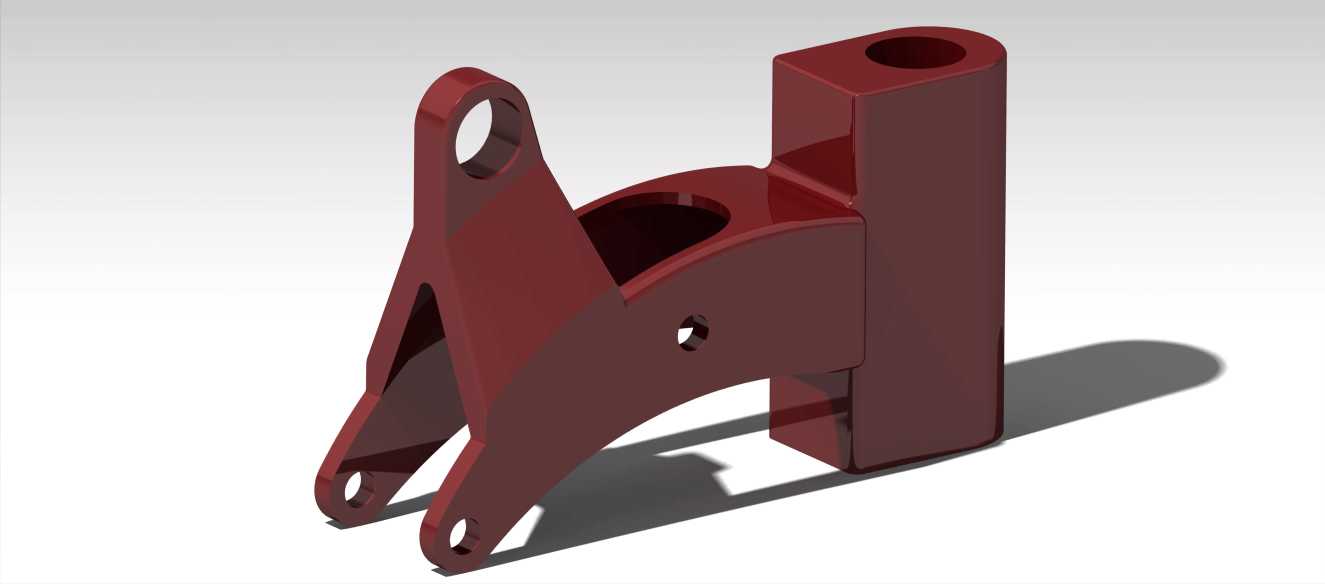

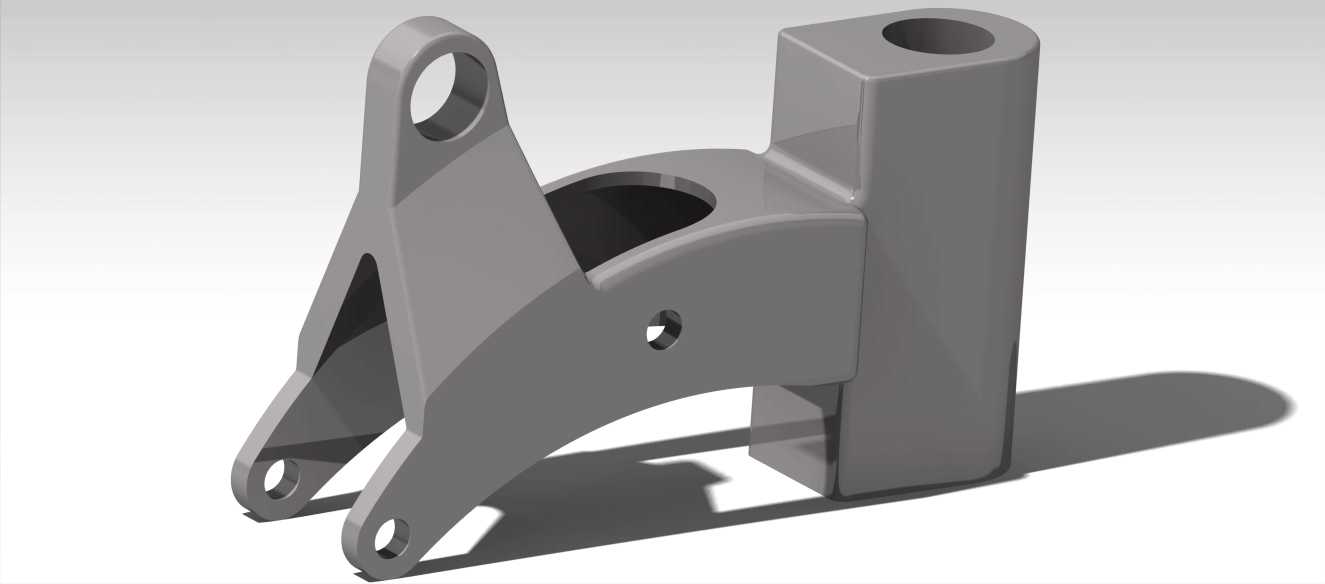

从结构设计逻辑来看，支架上部采用带通孔的方块式连接端，通孔用于穿装锁紧销轴，直接与输送线的滑动挂座配合，该部位做了加厚处理，避免销轴孔在长期交变载荷下出现磨损失圆，连接端面做了平面度公差控制，保证装配后与挂座完全贴合，不会出现装配间隙带来的异常晃动。支架主体采用渐变式变截面臂型结构，从上部连接端向下逐步收窄后再延伸出下部的两个安装支耳，这种结构在保证整体承载强度的前提下，尽可能削减了非受力区域的材料用量，实现零件轻量化，降低线体滑动负载。下部两个支耳分别开有安装孔，一个用于与工具包背部的挂扣铰接，另一个用于加装防脱限位销，避免工具包在移动过程中从支架上脱出，支耳的开孔位置经过反复调校，保证工具包挂载后重心落在支架的受力轴线上，减少偏载带来的附加弯矩。

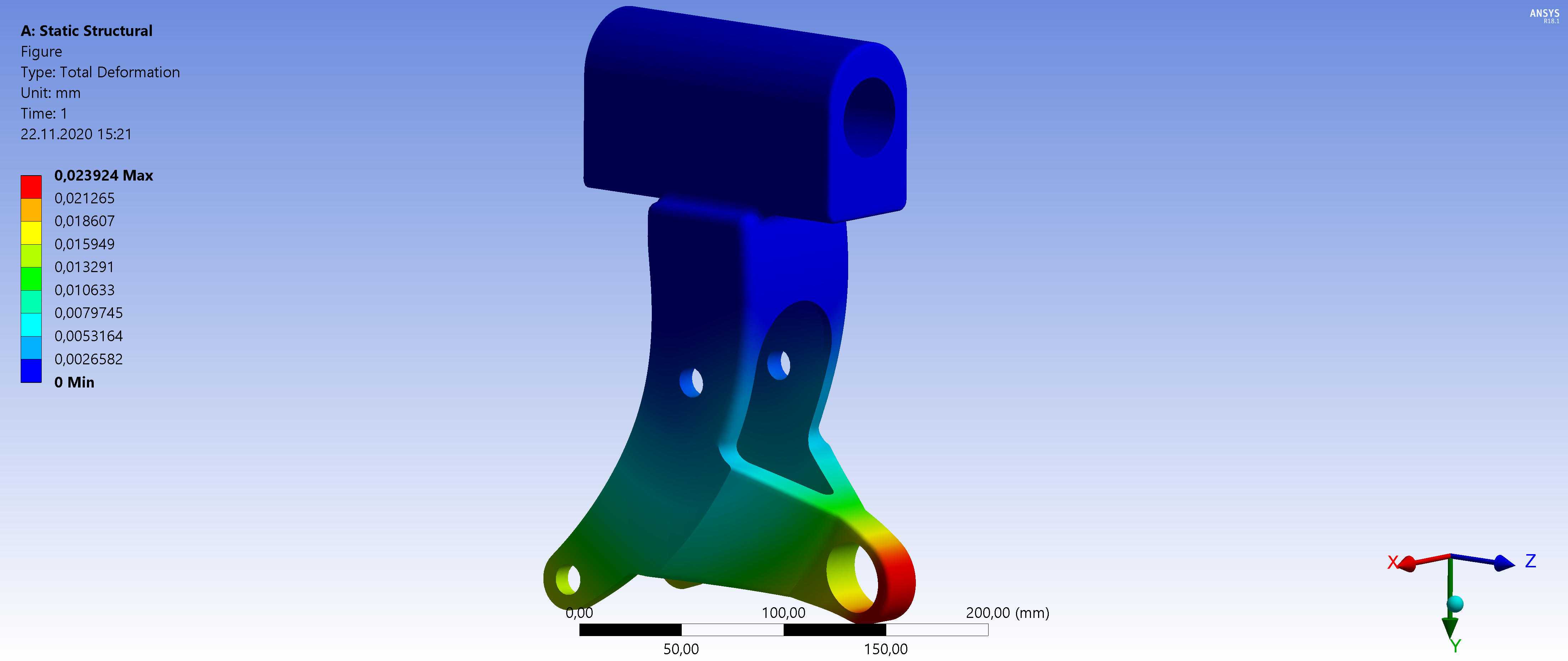

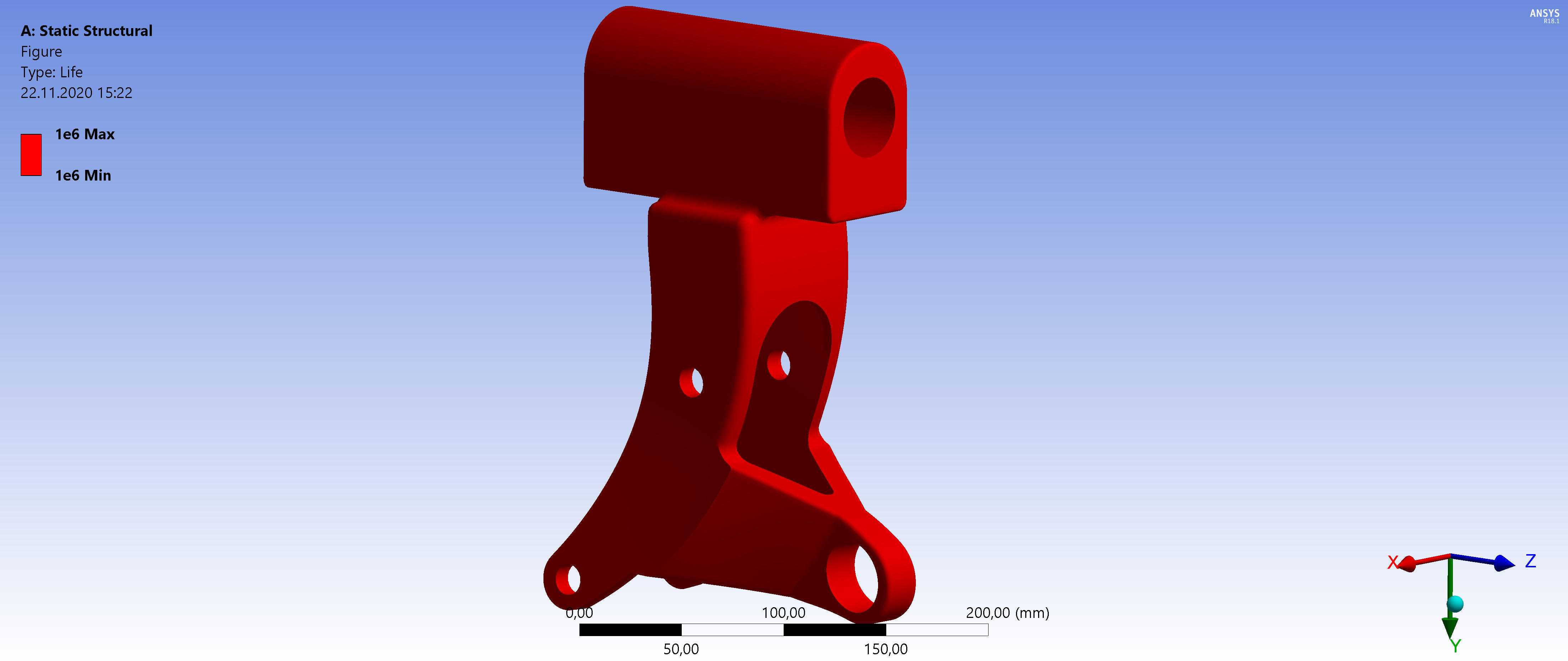

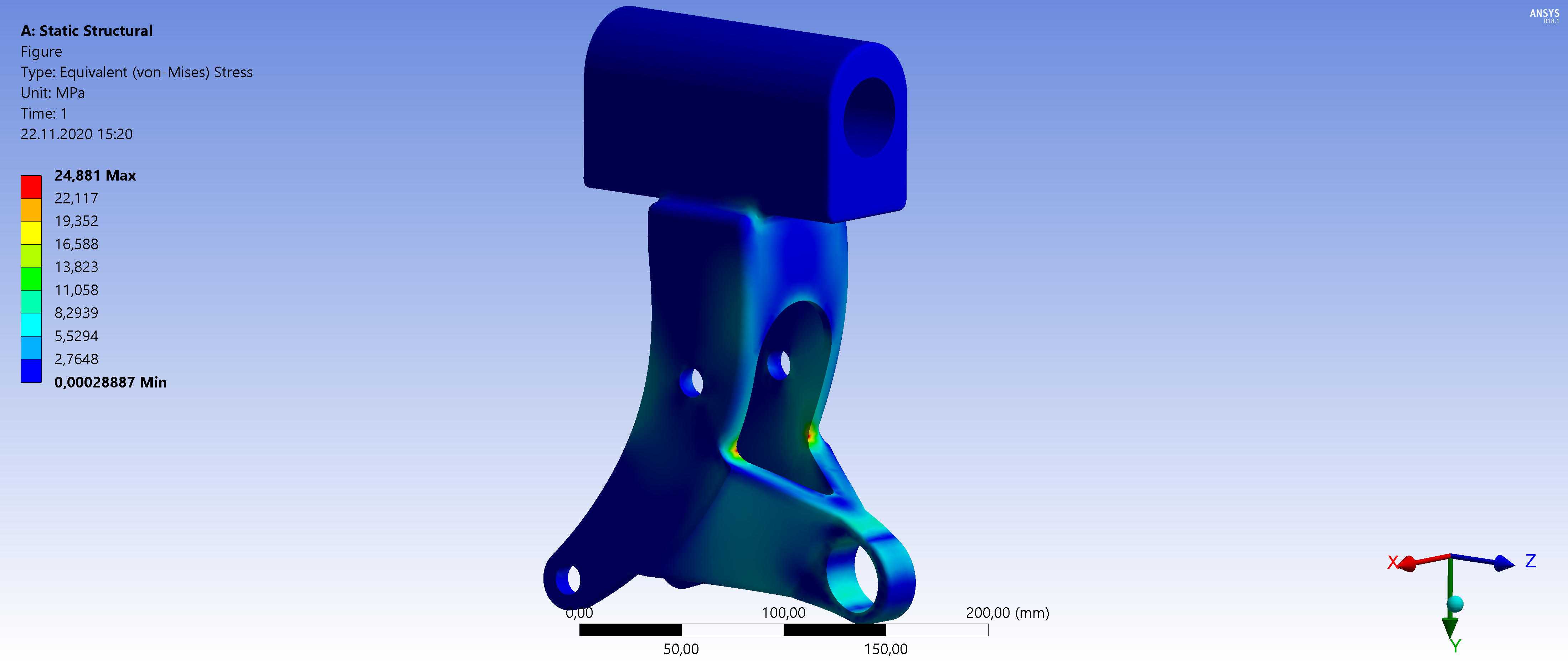

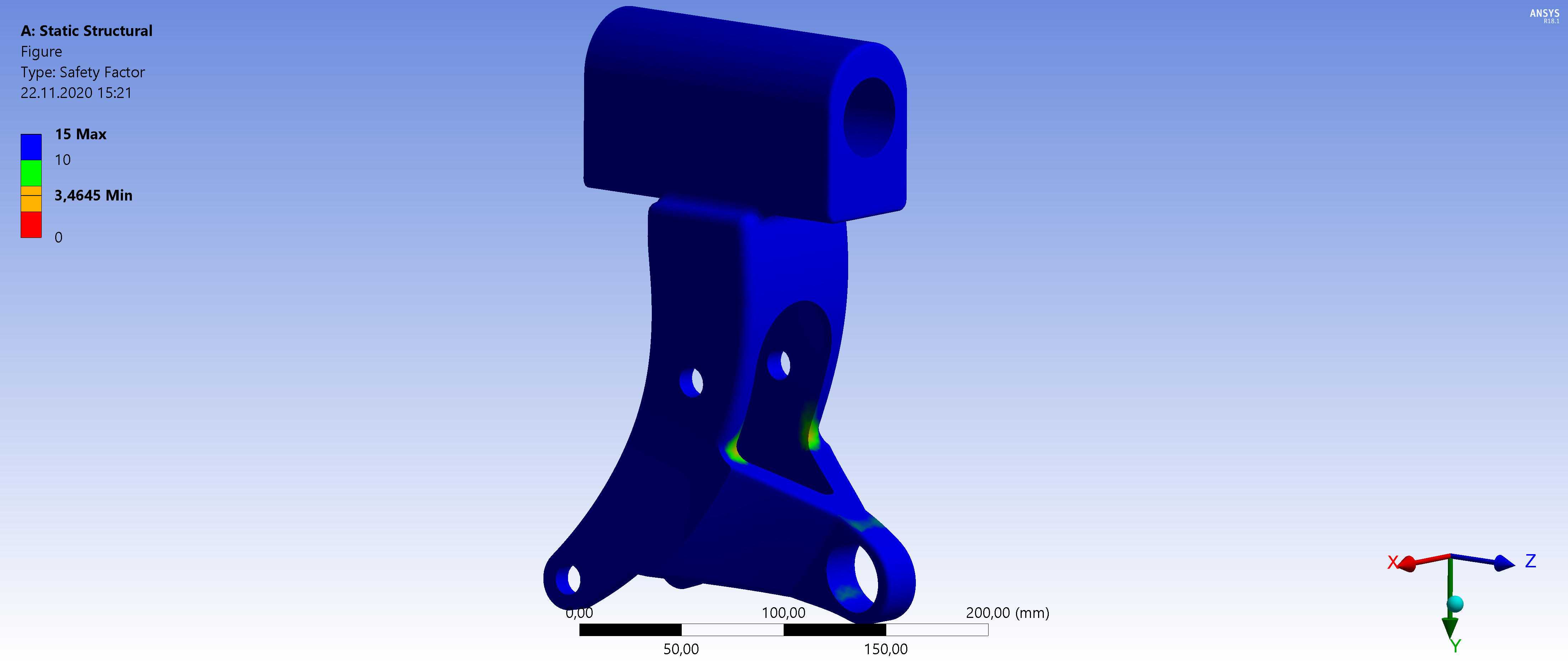

受力校核环节针对实际工况做了对应约束设置，将上部销轴孔位置设置为全固定约束，在下部挂载点施加垂直方向1000N的额定载荷，网格划分采用5mm尺寸的实体单元，对应力集中区域做了网格加密处理，从分析结果来看，零件最大等效应力远低于材料的屈服强度阈值，安全系数大于2，完全满足长期满载使用的强度要求，应力主要集中在支耳与主体臂的过渡圆角位置，设计时特意在该位置做了大圆弧过渡，避免直角结构带来的应力集中问题，进一步提升零件的疲劳寿命。

安装边界方面，支架整体外轮廓适配输送线挂座的安装空间，不会与线体周边的防护栏、工位阻挡器产生运动干涉，上部连接端的尺寸与现有输送线的标准挂座完全匹配，不需要对现有线体做额外改造即可直接替换安装，下部支耳的孔位间距适配市面常见的硬质工具包背部挂点尺寸，通用性较强，零件整体做了发黑防锈处理，适配车间多油污、多粉尘的作业环境，长期使用不会出现锈蚀卡滞的问题。
