乘用车乘用子午线轮胎结构设计方案

　　日常做整车底盘行走系统匹配时，轮胎是最容易被新手忽略的核心承载部件，很多刚入行的工程师做总布置时直接调用现成轮胎模型，忽略了轮胎本身的结构边界与安装匹配要求，最后做干涉检查时才发现轮拱间隙、转向包络出问题，耽误项目进度。这次的轮胎结构设计，是针对常规家用前驱乘用车做的配套方案，首先要明确的是轮胎的实际应用场景：覆盖城市铺装路面日常通勤、偶尔非铺装路面短途通行的使用需求，需要兼顾行驶静音性、湿地抓地力与常规耐磨寿命，不能单纯为了某一项性能牺牲其他维度的表现。

　　设计过程中首先卡的是安装边界尺寸，胎圈部位的直径严格匹配常规16英寸乘用车轮辋，胎侧高度按照60的扁平比设定，整体轮胎外径控制在650mm区间，适配多数紧凑级家用车的轮拱安装空间，转向时的最大外摆包络不会与轮拱内衬、减震器弹簧座发生干涉，轮辋配合面的锥度完全符合行业通用装配标准，不需要额外修改轮辋结构就能直接压装，胎圈内部的钢丝圈排布做了优化，压装时不会出现胎圈变形、密封不严的问题，充气后能保证与轮辋的贴合密封性，正常胎压下不会出现慢漏气的情况。

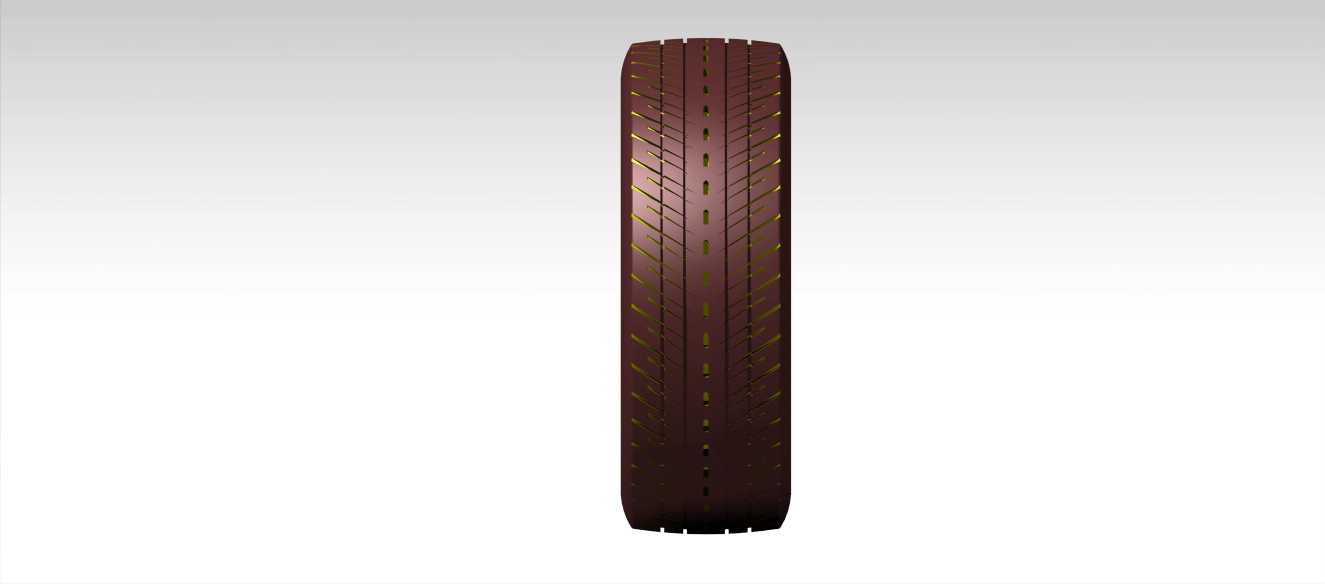

　　胎面的花纹排布是设计时花精力最多的部分，主排水沟采用四条纵向贯通式结构，湿地行驶时能快速排走胎面与路面之间的积水，降低高速水滑风险，横向花纹沟做了变节距设计，打乱花纹块接地时的敲击频率，能有效降低行驶过程中的胎噪，避免高速巡航时车内出现明显的低频共振。胎面的橡胶厚度按照常规乘用车6万公里使用寿命设定，花纹深度取8mm的常规家用车标准值，既不会因为花纹过浅导致湿地抓地力不足，也不会因为花纹过深导致胎块刚性下降、转弯时胎面形变过大影响操控响应。胎体的帘布层采用常规两层聚酯帘线结构，胎侧的厚度控制在合理区间，既能过滤路面细碎颠簸提升乘坐舒适性，也能在低速碾压路面小坑、路肩时避免胎侧鼓包，降低日常使用的损坏概率。

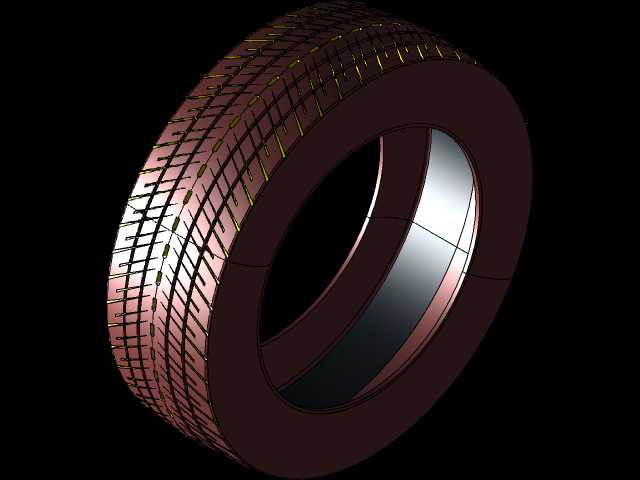

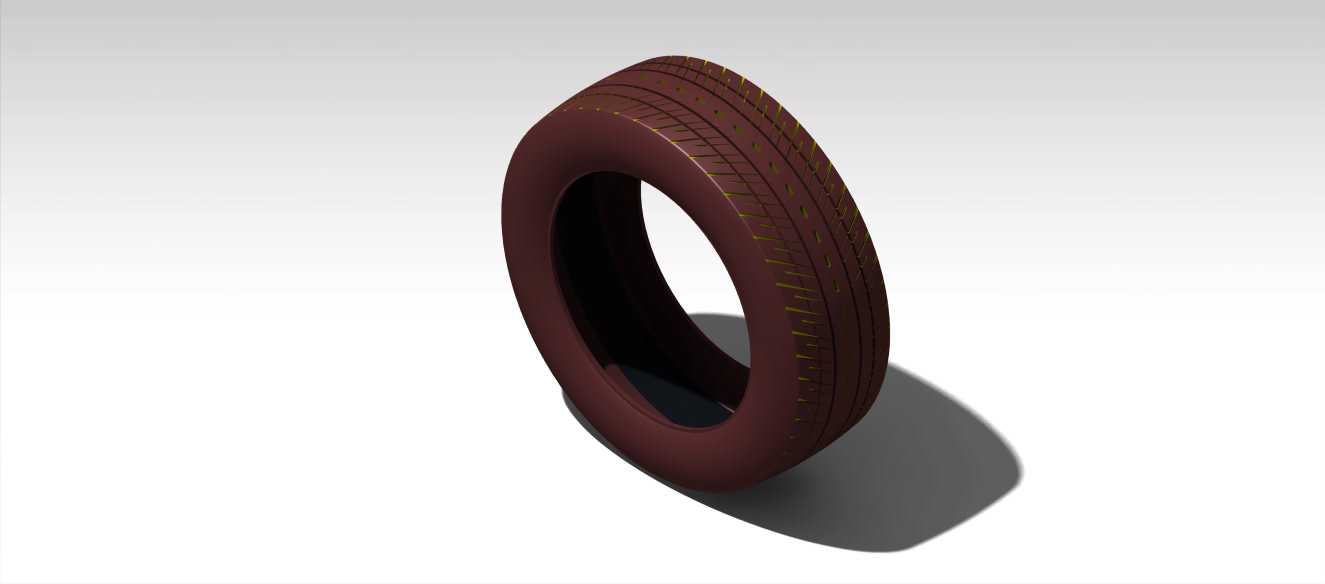

　　做三维结构建模时，特意还原了轮胎充气后的自然形变轮廓，不是简单的规则圆环结构，胎面的接地印痕在标准胎压、额定载荷下接近矩形，接地压力分布均匀，不会出现胎肩或胎冠中心过早磨损的问题。很多新手做轮胎建模时只做外观曲面，忽略了胎侧的标识区域、动平衡配重的安装位参考，这个模型里特意预留了胎侧的标识刻印平面，后续可以直接添加规格参数、品牌标识的浮雕结构，不需要再额外调整曲面。另外胎体内部的气密层结构也做了分层示意，做有限元分析时可以直接赋予不同材料属性，不用再重新拆分实体，不管是做整车动力学仿真，还是做轮胎本身的结构强度校核，都能直接调用，不需要做过多的模型修复工作。
