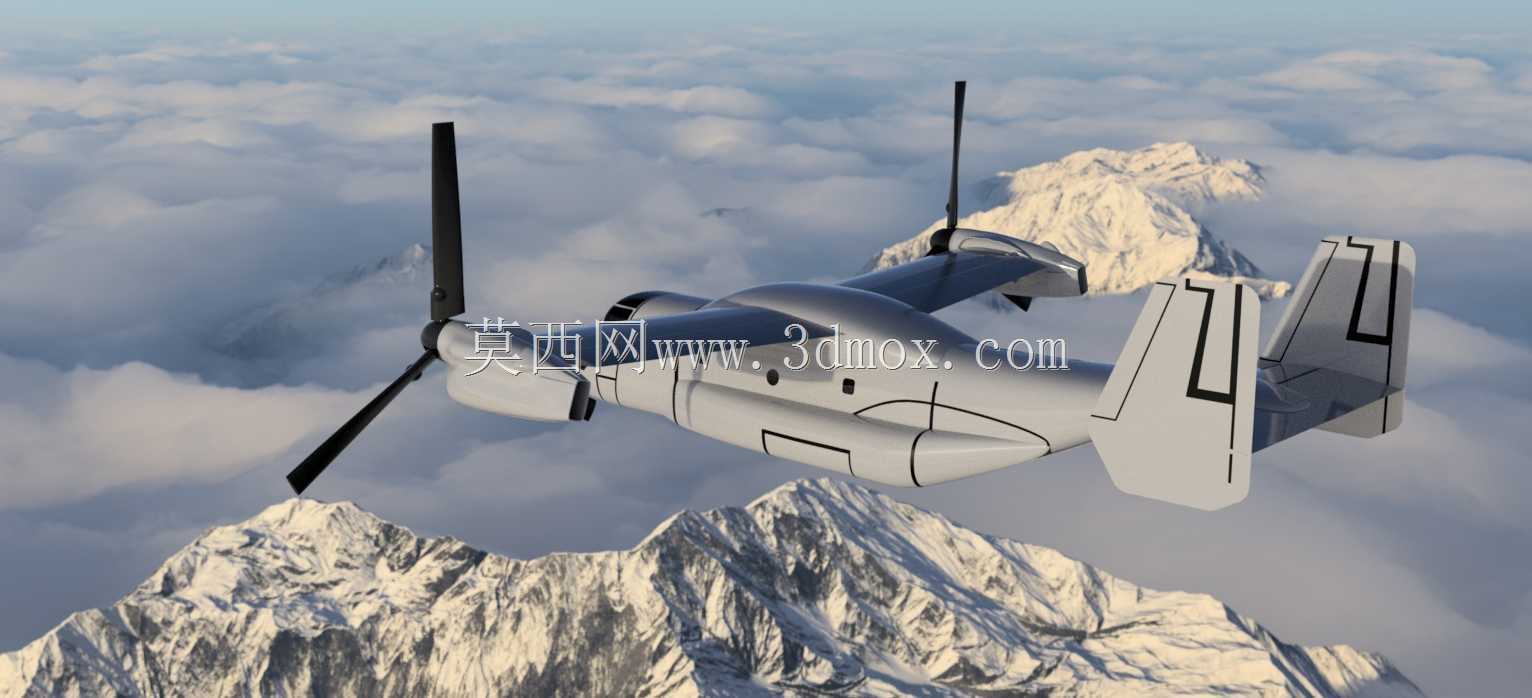

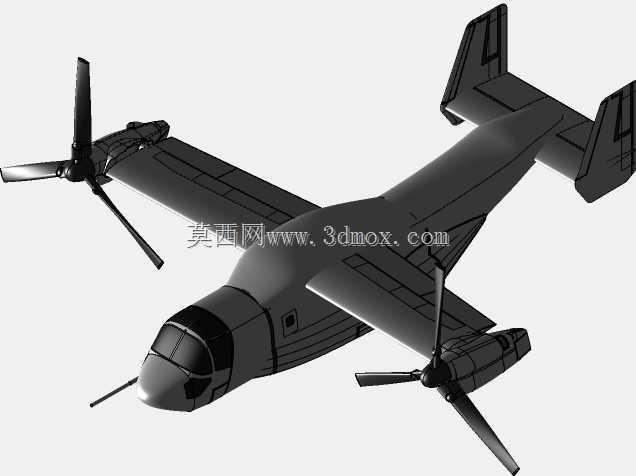

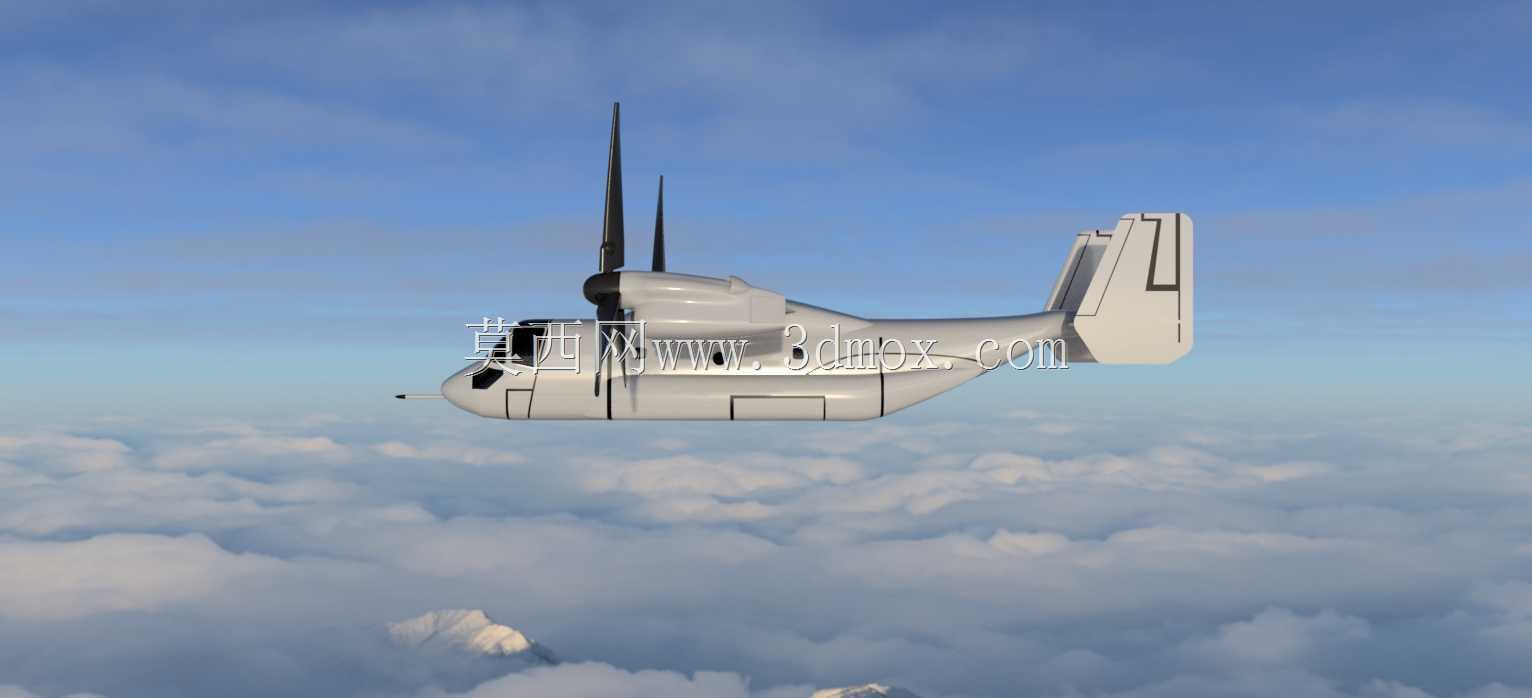

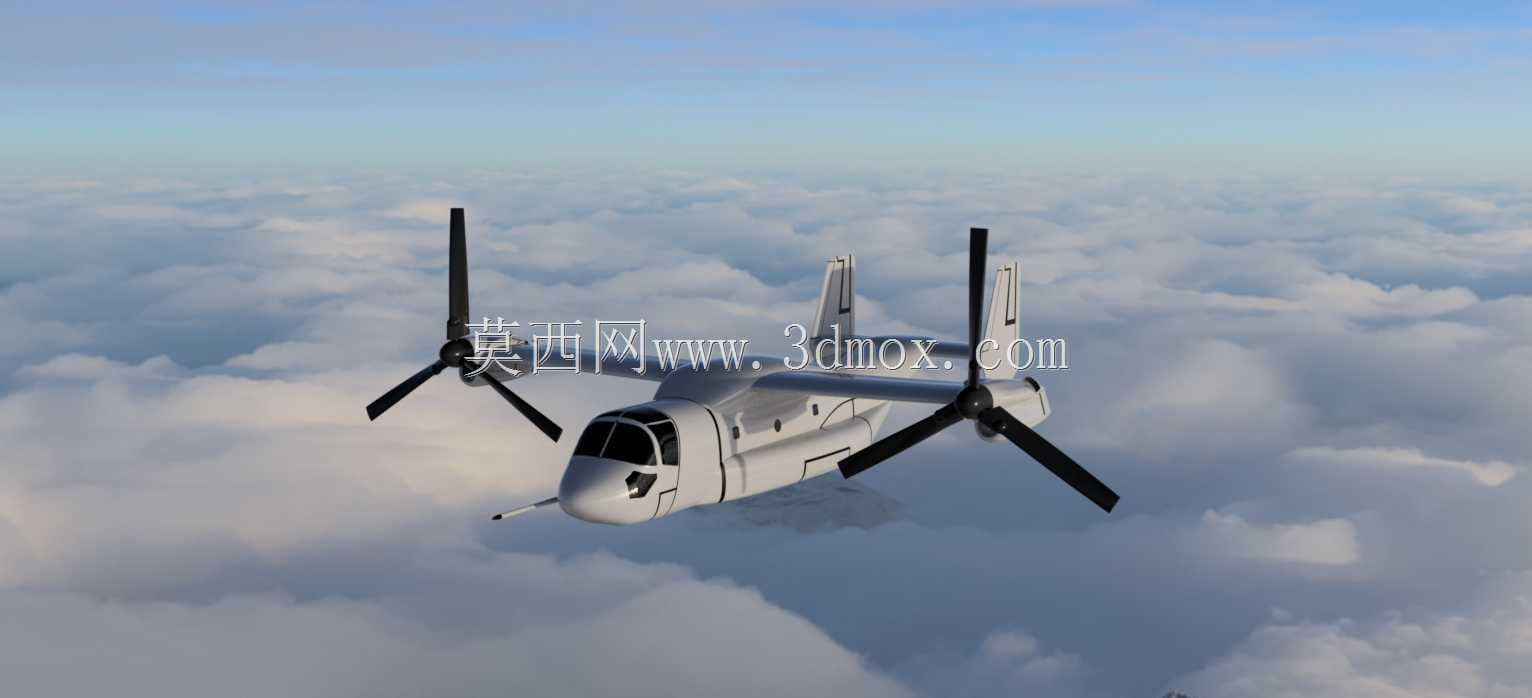

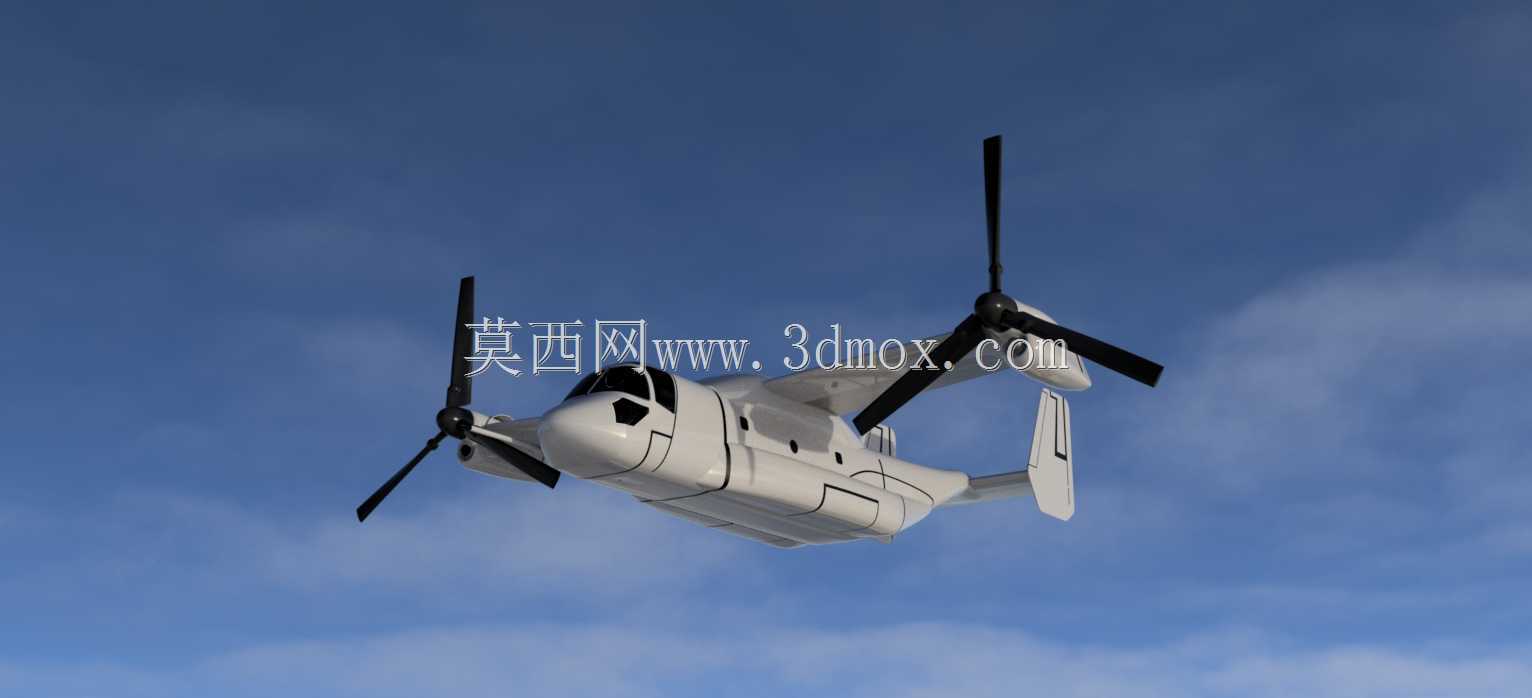

贝尔V-22鱼鹰倾转旋翼飞行器结构模型

这款倾转旋翼飞行器的三维结构建模，核心围绕其兼顾固定翼巡航效率与旋翼机垂直起降能力的核心特性展开，在建模过程中首先梳理了其在不同任务场景下的结构边界：当执行前线兵力投送任务时，旋翼舱段可向上偏转90度进入垂直起降模式，此时整机对起降场地的要求仅等同于中型运输直升机，无需长距离跑道即可在两栖攻击舰甲板、前线简易起降点甚至狭小的平整空地完成起降作业，这一特性使其能够填补传统固定翼运输机与直升机之间的任务空白，既可以承担快速远程兵力投送，也能完成搜救、特种作战渗透、物资转运等多种任务。建模过程中重点还原了旋翼倾转机构的运动逻辑，机翼两端的短舱结构需要承载旋翼系统、动力传输单元的全部载荷，同时要保证倾转过程中机翼结构的受力连续性，避免在姿态切换过程中出现应力集中的结构薄弱点。机身整体采用流线型修型设计，在固定翼巡航模式下，旋翼向前偏转成为推进螺旋桨，此时整机依靠机翼产生升力，巡航速度远高于常规直升机，同时航程也能达到同级别运输直升机的数倍，建模时对机身截面的渐变过渡、尾翼的安定面布局都做了精准还原，保证气动外形的合理性。在结构细节处理上，机身侧面的舱门开口位置、机头的观测窗布局、尾翼的端板结构都按照实际装备的安装边界做了对应设计，起落架的收放舱位置也匹配机身下部的结构空间，不会在收放过程中与机身内部结构、旋翼转动范围产生干涉。旋翼桨叶的翼型选择兼顾了悬停状态下的升力效率与巡航状态下的推进效率，桨毂结构与倾转短舱的连接位置做了结构加强处理，能够承受旋翼转动带来的交变载荷，同时短舱与机翼的连接转轴位置预留了足够的传动机构布置空间，保证动力能够从机身内部的动力单元传递到两侧旋翼。在实际应用场景中，这类倾转旋翼结构的建模成果，既可以用于航空装备的结构教学演示，也能为同类倾转旋翼飞行器的方案设计提供结构参考，帮助设计人员快速验证倾转机构的运动干涉情况、不同姿态下的外形气动合理性，在方案论证阶段快速迭代结构布局，减少后续实物验证阶段的设计修改成本。建模时也充分考虑了不同展示场景的需求，机身表面的蒙皮分块、检修口盖的位置都做了对应刻画，既能够满足结构设计层面的装配验证需求，也能用于科普展示、仿真演示等场景的可视化呈现。
