国际台设备承载焊接机架结构设计

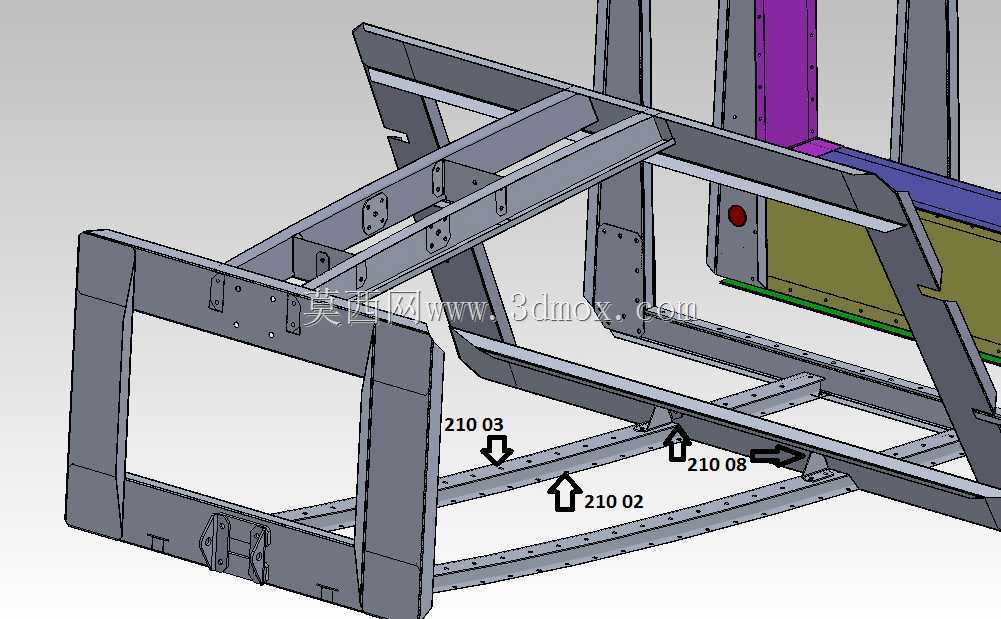

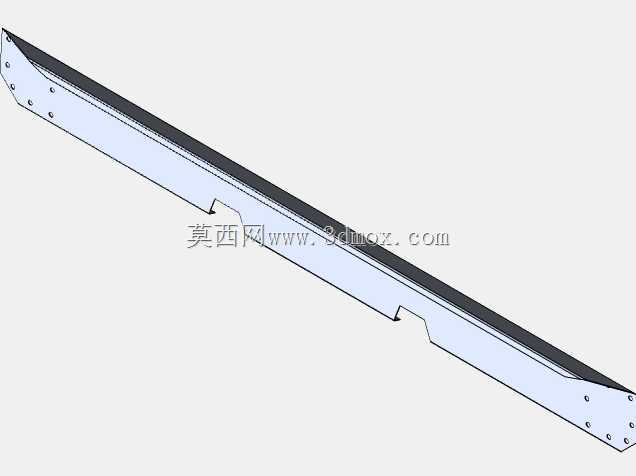

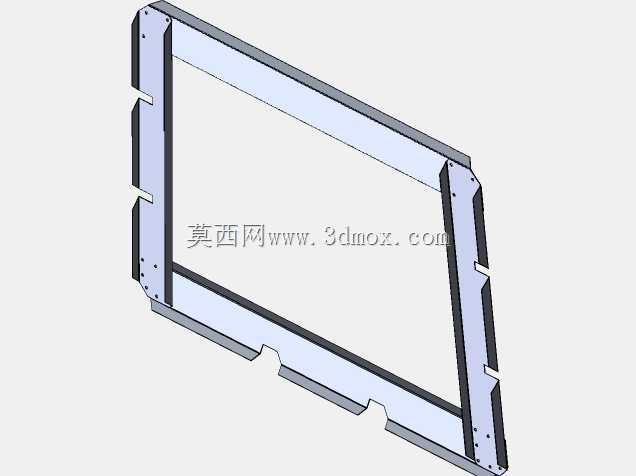

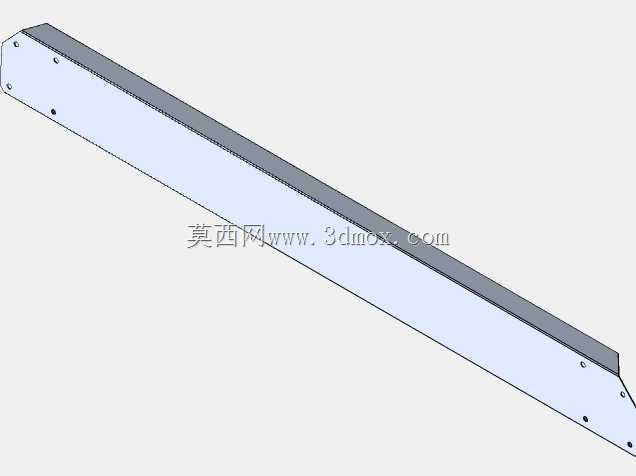

该焊接机架结构多用于演播室、会议场馆内的国际台类专用设备承载场景，作为整套设备的核心支撑基体，承担上部功能模组、面板组件及附属电气元件的全部静载荷与运行过程中的动载荷，同时为各外接部件提供精准的安装定位基准。从结构设计逻辑来看，整体采用矩形钢管与折弯钣金件拼焊成型，摒弃了铸件结构的厚重缺陷，在保证整体刚性的前提下有效控制了框架自重，适合现场吊装与移位作业。框架主体采用分层承载设计，下层设置多道横向与纵向交叉的支撑梁，对应标注的安装点位可直接适配不同规格的功能模块安装，各安装面在焊接后预留了机加工余量，可通过后序铣削加工保证安装平面的平面度与孔位同轴度，避免焊接变形带来的装配偏差。框架前部预留了大尺寸矩形开口，对应前部操作面板或显示组件的安装空间，开口周边设置了密集的安装孔位与定位凸台，可实现面板组件的快速定位与固定，无需额外制作安装转接件。侧部与后部的支撑立板上预留了走线孔位与电气元件安装位，可直接固定按钮、指示灯等操作元件，同时方便内部线缆的布设与固定，避免线缆在设备移动过程中出现磨损或拉扯。从安装边界来看，框架底部的支撑梁上设置了多组固定安装孔，可适配地面预埋螺栓或底部移动脚轮的安装需求，既可以做固定式安装，也可根据使用需求加装移动组件实现工位间的转运。设计过程中针对各承载梁的受力方向做了针对性的加强处理，对应载荷集中的位置增设了加强筋板，避免长期承载出现结构变形，各焊接位置均采用连续焊缝设计，在焊后做去应力处理，有效降低焊接残余应力带来的结构形变，保证长期使用过程中的尺寸稳定性。框架的各连接点位均做了圆角过渡处理，既避免了尖锐边角带来的安装磕碰风险，也能有效降低应力集中系数，提升框架整体的抗疲劳性能。
