小型飞机机身隔框分段结构设计

做轻型运动类飞机结构设计快八年，经手的机身框段方案不下二十套，眼前这套cri cri类超轻型飞机的机身隔框分段结构，是少有的把减重、装配容错、维护可达性平衡得很到位的小飞机结构方案，没有照搬套材飞机的通用框型，每一处肋板、长桁连接位的取舍都踩在了超轻型飞机的实际使用痛点上。

先讲实际应用场景，这类隔框是超轻型双发小飞机机身中段的核心承力分段，对应座舱后方到尾翼连接段的机身区域，日常要承受飞行过程中的蒙皮气动载荷、机身纵向弯曲载荷、尾翼传递的交变舵面载荷，还要兼顾机身内部设备舱的安装固定——小飞机不像运输类民航机有冗余的结构重量配额，每一块肋板的厚度、每一个长桁的截面尺寸都要卡着载荷边界算，这套结构的框板采用分段式组合设计，没有用传统小飞机常用的整体框铣切方案，而是把主承力框、辅助支撑肋、设备安装支架拆成了独立组件，用标准航空铆钉连接，既降低了单件加工的难度，也给外场维护留足了操作空间，要是某一块肋板在起降过程中受地面碎石磕碰损伤，不用整体拆解机身段，单独更换对应片件即可，这对民间自制类、运动类小飞机的使用者来说实用性极强。

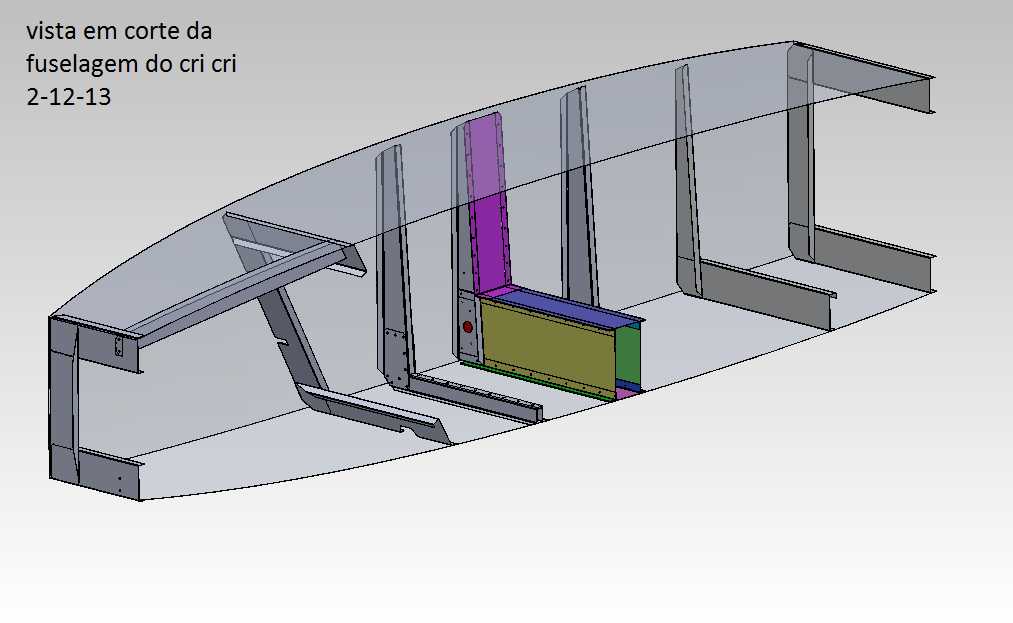

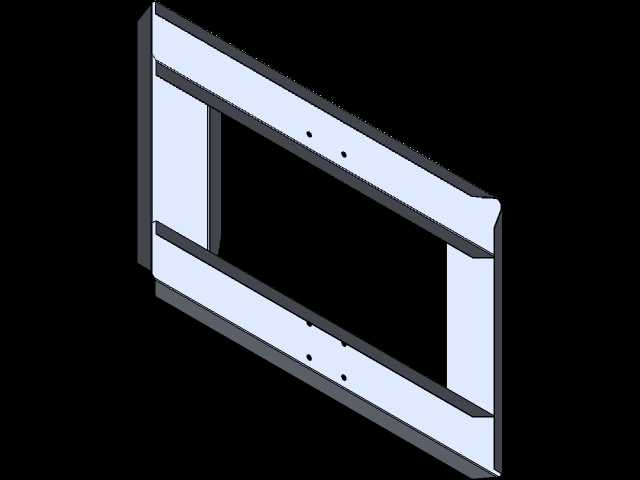

从功能特性上拆解，这套隔框结构首先承担的是机身外形维持作用，框板的外缘型线完全匹配机身蒙皮的理论外形，每一个蒙皮连接孔的位置都沿着长桁走向排布，避免蒙皮在铆接后出现局部凹陷或者应力集中；其次是内部承力分配，主承力框的立板采用了折弯加筋的结构，没有额外焊接加强筋，而是通过板材自身的折弯构型提升截面惯性矩，在1.2mm厚的航空铝板上实现了接近2mm平板的抗弯强度，重量却降了近三成；再者是设备安装接口预留，框段中间的彩色分区区域是专门预留的机载设备安装位，对应电瓶、飞控接收机、油路转接块的安装孔位都做了翻边强化，不用在装配现场重新量点开孔，避免现场钻孔导致的框板强度削弱。

设计思路上能看出设计者是有实际小飞机装配经验的，没有完全照着理论力学的理想载荷路径堆材料：首先是装配顺序的考量，整个框段采用从下往上的叠装逻辑，底部的两根纵向长桁先作为定位基准，依次安装横向隔框、侧部长桁、上部蒙皮支撑框，每一个连接位都预留了0.2mm的装配公差间隙，不会因为单件加工的微小误差导致整体装配卡滞；其次是应力释放的设计，在每一个框板的转角位置都开了小圆角应力释放槽，避免飞行过程中交变载荷长期作用下出现转角处的疲劳裂纹，这是很多新手设计小飞机结构时最容易忽略的细节——不少自制套材飞机飞了两三百小时就出现框板转角裂纹，根源就是没做应力释放结构；还有减重设计的尺度把控，所有非承力区域的框板都开了减轻孔，但减轻孔的边缘都做了卷边强化，不是简单挖个洞完事，既挖掉了多余的材料重量，又不会因为开孔导致框板的局部失稳。

再讲外形尺寸与安装边界，这套框段对应机身的截面宽度从前端的1100mm逐步收窄到后端的650mm，框段总长度1280mm，整体高度在前端位置为820mm，所有向外的连接面都预留了蒙皮铆接的搭接边，搭接边宽度统一为25mm，符合轻型飞机蒙皮连接的规范要求；安装边界上，前端对接座舱段的连接孔位采用双排铆钉排布，孔距统一为40mm，后端对接尾梁的位置做了插入式定位止口，止口插入深度为80mm，装配时只要把尾梁插入止口就能完成初步定位，不用反复调整同轴度；内部的设备安装区域净空间尺寸为320mm×260mm×180mm，足够容纳超轻型飞机常用的小型电瓶、舵机接收机、油路集油块这类机载部件，安装位的下方还预留了走线槽的固定位，所有机载线路都可以沿着框板内侧的走线槽排布，不会和操纵钢索产生干涉。

实际使用中这类框段结构还要考虑地面维护的可达性，侧方的辅助肋板上预留了快卸口盖的安装位，对应日常检查的油路接头、电路接线端子位置，不用拆开整体蒙皮就能完成常规检查；框板的材料选用上，主承力框用2024-T3航空铝板，辅助支撑肋用6061-T6铝板，不同材料的接触位置都预留了绝缘衬垫的安装间隙，避免不同金属接触产生电化学腐蚀，这一点在沿海地区使用的小飞机上尤其重要，不少内陆地区设计的小飞机结构到了高盐雾的沿海机场，飞几十个架次就出现连接位腐蚀，就是没做异种金属的绝缘隔离。

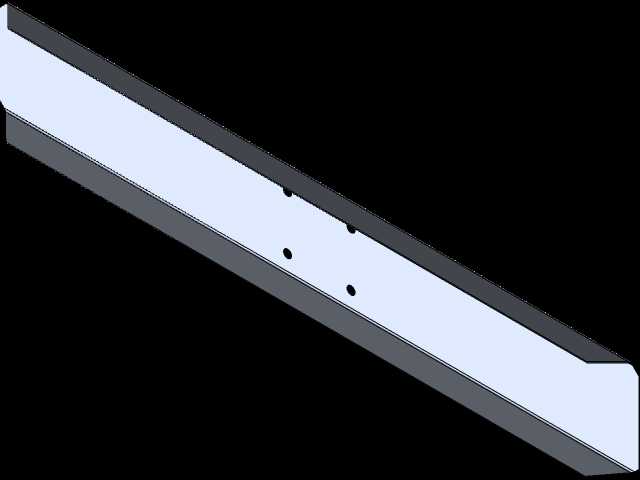

另外这套结构的长桁连接采用了角片连接方式，没有把长桁直接铆在框板上，而是用L型角片做过渡，既可以补偿长桁和框板之间的装配误差，也能让长桁上的轴向载荷更均匀地传递到隔框上，避免局部载荷过大导致铆钉剪切失效；在操纵钢索穿过的框板位置，都预留了钢索导轮的安装支座，导轮支座的位置经过运动仿真校核，钢索在全舵面偏转行程中都不会和框板产生摩擦，不会出现长期飞行中钢索磨断的安全隐患。很多新手设计小飞机结构时只考虑静态的承力，忽略操纵系统的运动间隙，最后装配完才发现钢索蹭框板，临时打磨框板又削弱结构强度，这套结构在设计阶段就把运动干涉的问题提前规避了。

从制造工艺性来说，所有框板零件都可以用普通的数控钣金加工完成，不需要五轴铣切或者复杂的成型模具，对于小批量生产或者个人自制的场景非常友好，单件零件的折弯次数最多不超过三次，加工难度低，普通的钣金作坊就能完成零件加工，不需要专门的航空制造设备，这也是超轻型飞机结构设计很重要的考量点——要是结构设计得性能再好，普通爱好者找不到能加工的渠道，也就失去了实用价值。整套结构没有采用特殊的非标紧固件，所有连接铆钉都是航空领域通用的标准件，采购和替换都很方便，外场飞行时要是出现铆钉松动，用常规的手动铆枪就能完成更换，不需要特殊的专用工具。
