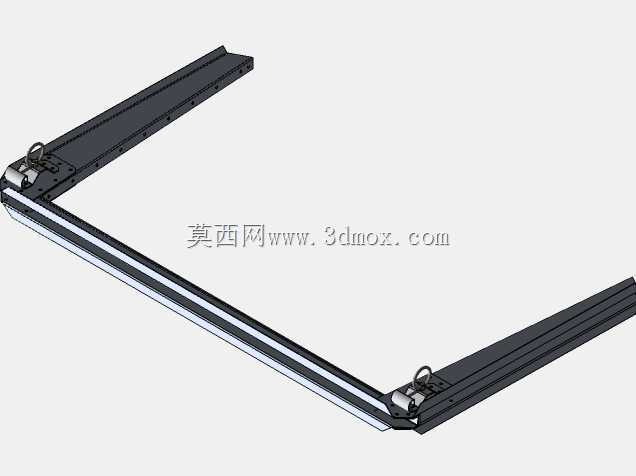

国际台第三帧内部支撑结构三维数模

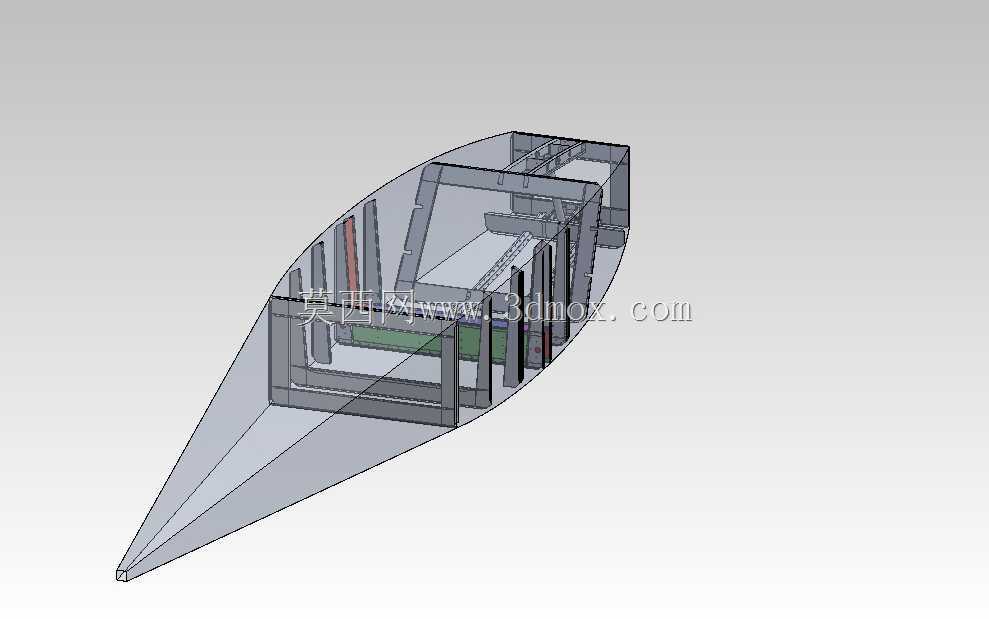

该结构件多用于大型场馆展陈、主题装置的流线型外饰内部承载场景，实际作业中承担外部流线型蒙皮的固定支撑、内部功能组件的安装定位作用，避免薄壳外饰在长期使用中出现形变、接缝错位问题。从结构设计逻辑来看，整体采用尖头流线型外轮廓，前端收窄的锥段设计可降低外部风阻对高位安装结构的载荷影响，适配户外或半开放空间的安装需求，外轮廓曲面做连续顺滑过渡，不存在曲率突变的折角，可保证外饰蒙皮铺贴后无明显拼接棱线。内部采用纵横交错的型材框架做承载主体，沿长度方向布置多道纵向主承力梁，沿截面周向布置环形支撑肋，主承力梁与环形肋之间采用角接固定，每道支撑肋的截面轮廓与对应位置的外蒙皮内型面完全贴合，保证蒙皮安装时每一处都有可靠支撑点，不会出现局部悬空凹陷的问题。框架内部预留了多组安装位，可根据实际使用需求搭载灯光组件、展示面板、走线槽等功能部件，走线空间沿纵向梁预留的空腔布置，避免线路外露影响外观完整性。安装边界方面，结构底部设置有平整的安装基准面，基准面上预留了多组均匀分布的安装孔位，可直接与底部承载基座通过螺栓紧固连接，安装时无需额外做适配加工，基准面的平面度公差控制在合理范围内，可保证安装后整体结构的水平度符合要求。整体结构的受力路径经过优化，外部载荷通过外蒙皮传递到环形支撑肋，再由环形肋分散到纵向主承力梁，最终全部传导到底部安装基座，不存在应力集中的薄弱节点，长期受载也不会出现局部开裂变形的问题。框架各构件之间的连接位置都做了加强处理，对应振动工况下的疲劳强度做了冗余设计，可适配不同场景下的使用需求，不管是室内固定展陈还是户外临时装置，都能保证结构的稳定性与可靠性。
