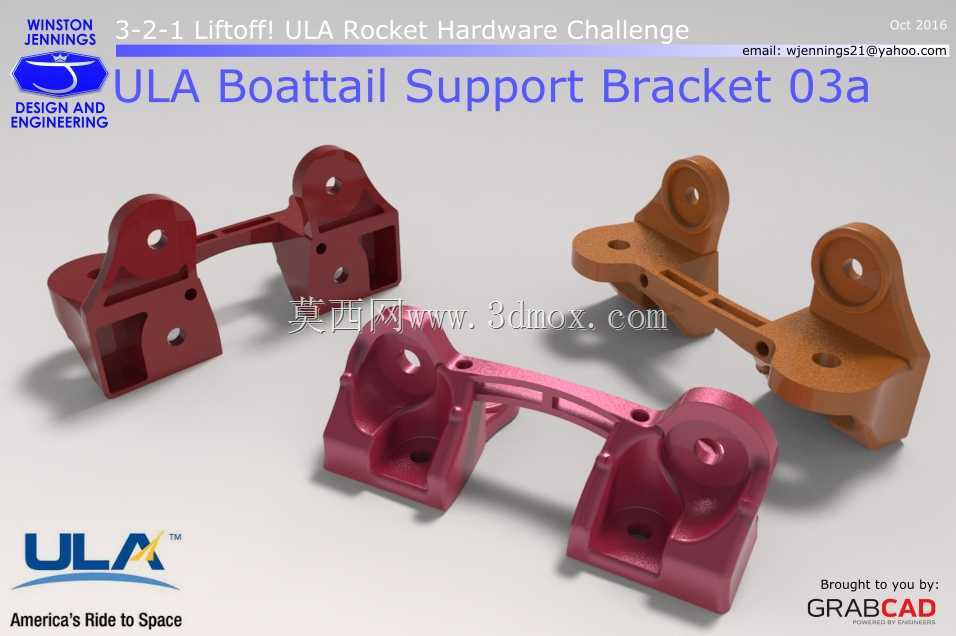

ULA火箭船尾支撑连接支架结构设计

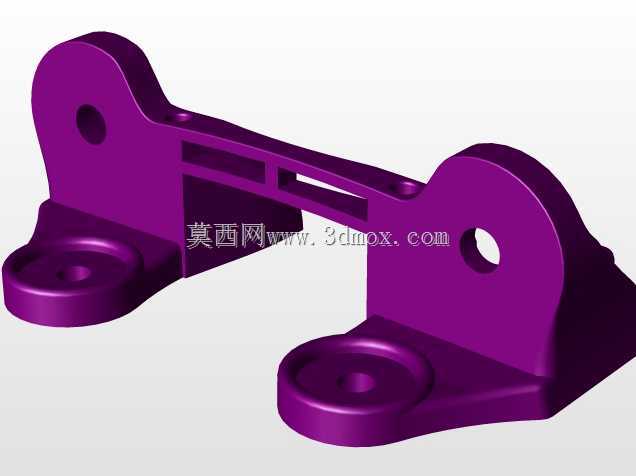

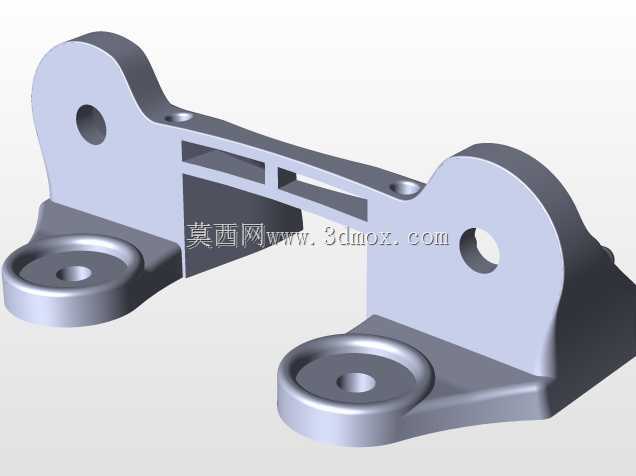

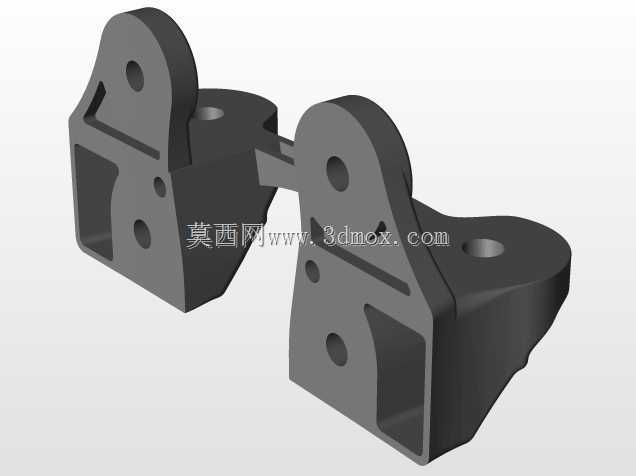

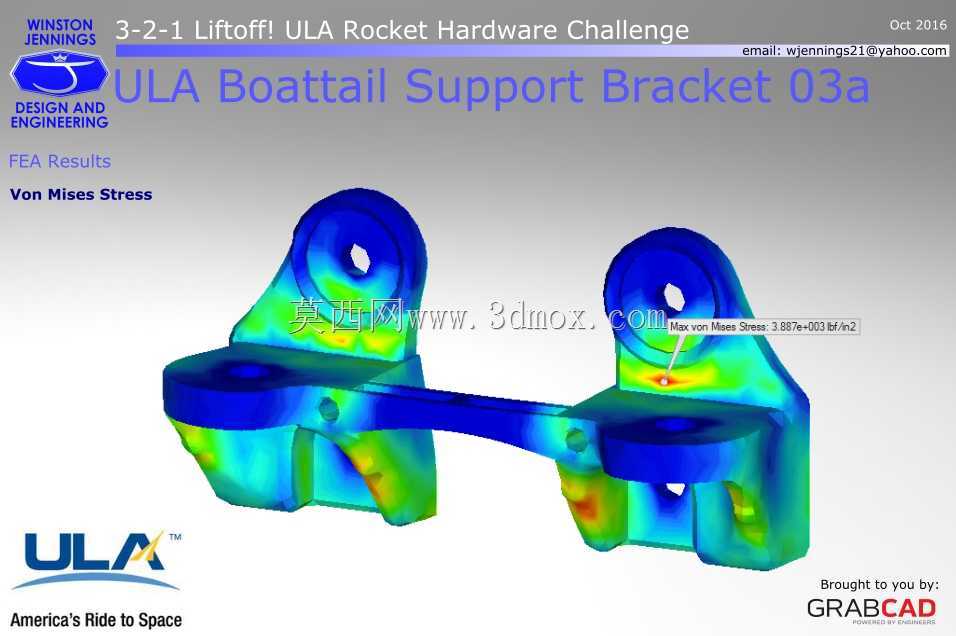

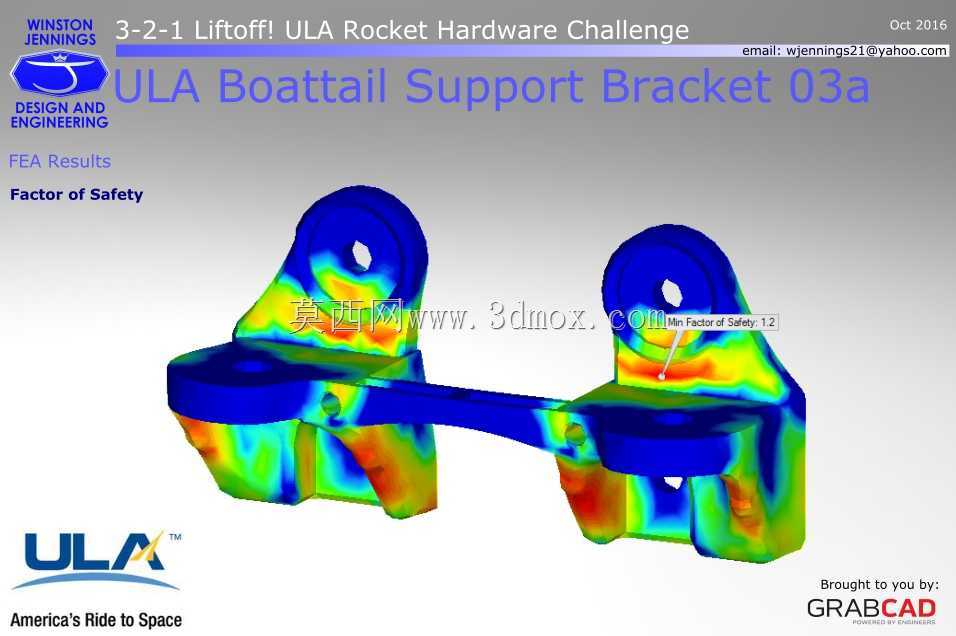

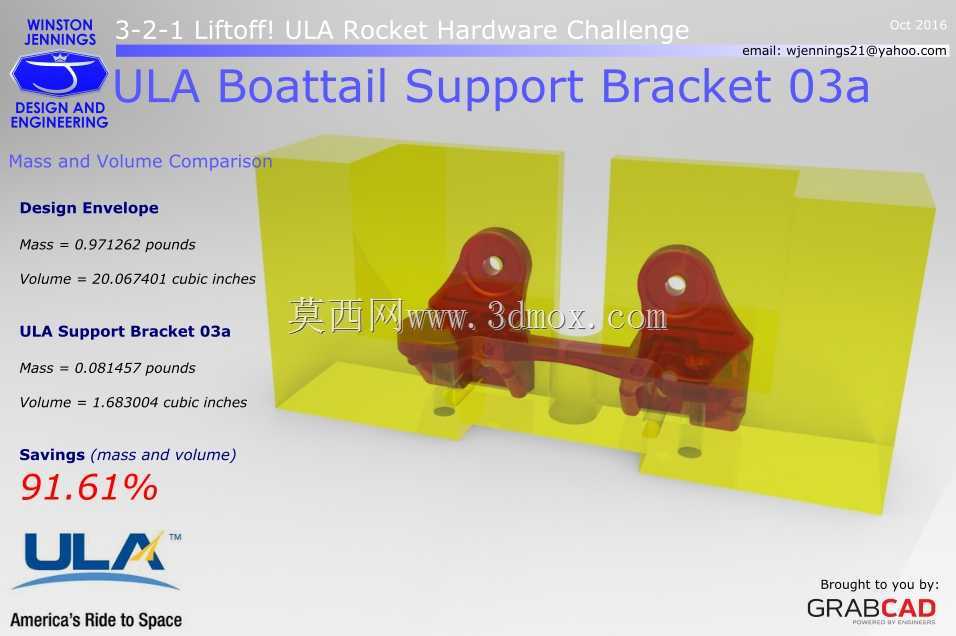

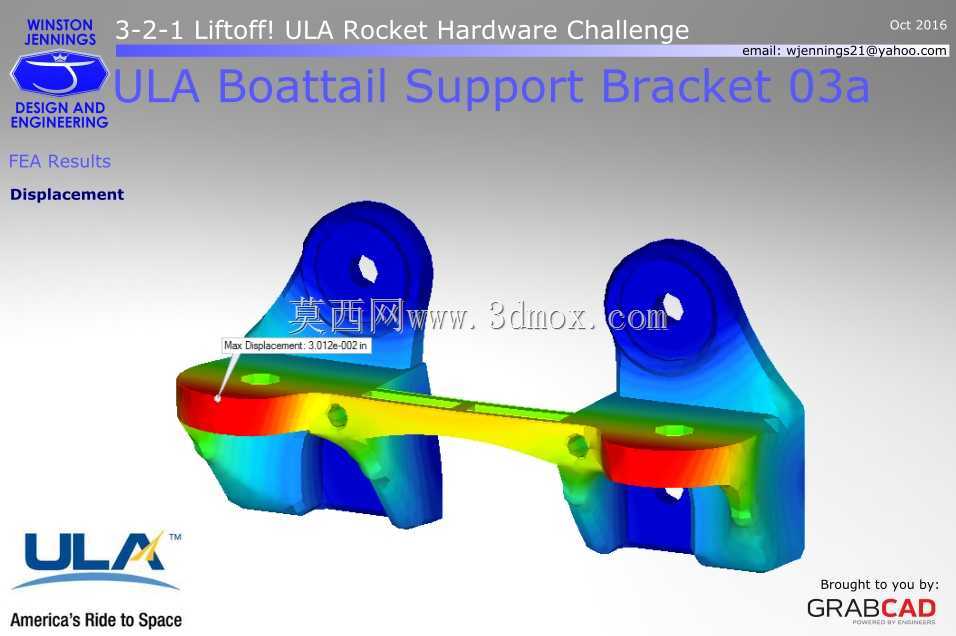

该支撑支架应用于运载火箭船尾段的结构连接场景，主要承担箭体尾部外侧附属组件与主承力舱段的载荷传递功能，在火箭起飞爬升阶段，需要平衡气动剪切力、发动机振动传递载荷以及轴向过载带来的附加力矩，是船尾段结构中保障局部组件安装稳定性的关键连接件。从结构设计逻辑来看，支架采用对称式双安装座布局，两端的安装耳座分别设置了同轴定位孔与多组螺纹安装位，其中一端耳座带有沉孔定位结构，可与箭体舱段上的定位销配合实现快速装配定位，避免安装过程中出现位置偏移；另一端耳座设置了多方向的安装孔位，可适配不同规格外接组件的固定需求，减少装配时的调整工作量。中间的连接梁采用变截面弧形过渡设计，在保证整体抗弯刚度的前提下，尽可能去除非承力区域的材料冗余，适配航天结构件对重量控制的严苛要求，连接梁与两端耳座的衔接位置做了大圆角过渡处理，可有效分散应力集中系数，避免在持续振动工况下出现疲劳裂纹。从安装边界来看，支架两端安装孔的中心距匹配箭体舱段预设的安装点位间距，耳座的贴合面做了平面度公差控制，安装后与舱壁的贴合间隙满足航天装配的密封与载荷均匀传递要求，支架整体的外轮廓尺寸不会超出船尾段的气动外形包络，不会对火箭起飞阶段的气动流场造成额外干扰。材质选用上适配耐高温、低蠕变的高性能工程塑料与树脂复合材质，可耐受火箭起飞阶段发动机尾流的热辐射影响，同时具备足够的比强度，在满足载荷承载要求的前提下进一步降低结构自重。支架上预留的减重槽并非简单的材料去除，每一处槽位的走向都与主应力传递路径平行，避免切断应力流线导致局部结构强度下降，安装孔周边都做了局部加厚处理，可承受螺栓预紧力带来的局部压应力，长期使用过程中不会出现安装孔压溃变形的问题。
