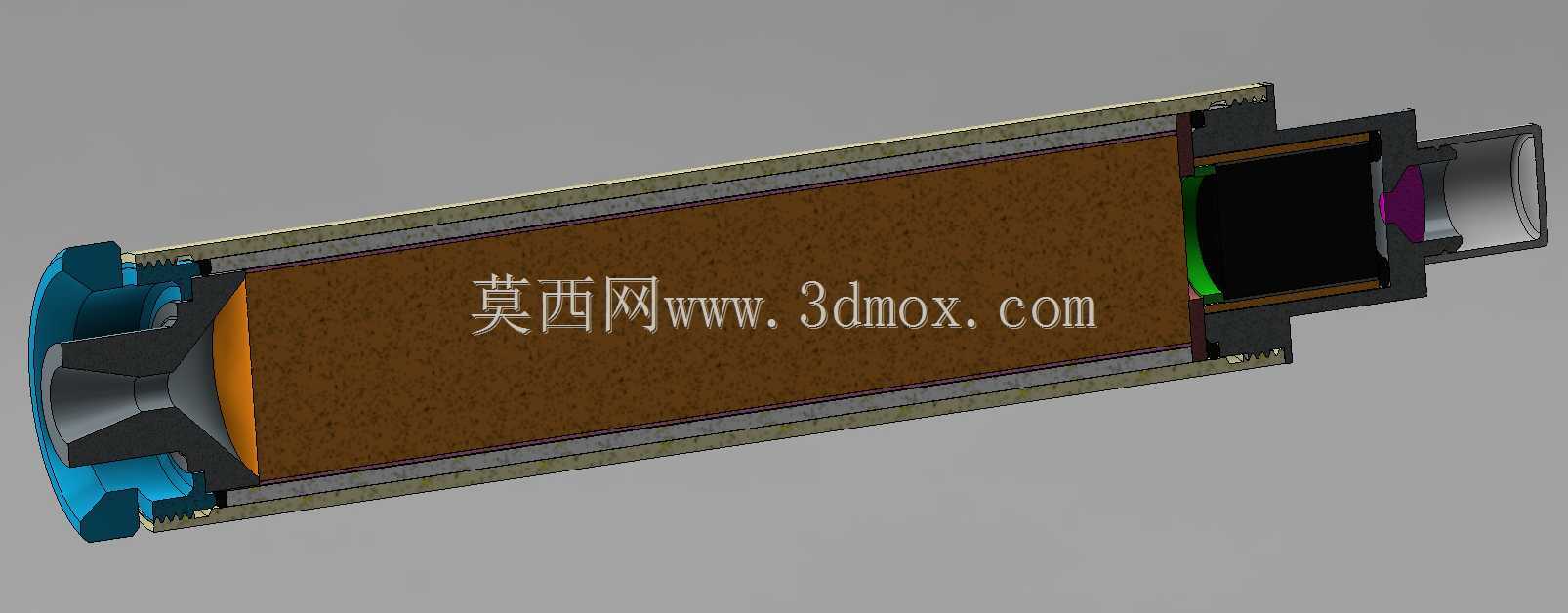

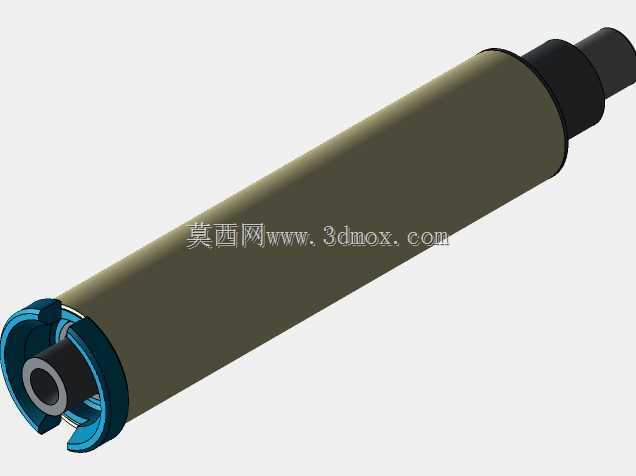

AeroTech高功率火箭发动机剖面结构

在航天模型与业余探空火箭的动力系统选型中，这类固体火箭发动机的结构设计直接决定了推力输出稳定性与工作可靠性，从剖面结构可以清晰看到各功能段的布局逻辑，完全围绕固体推进剂的燃烧做功流程做匹配设计。最外侧的壳体承担燃烧室内压承载与各部件连接定位作用，内部装填的固体推进剂药柱采用端面燃烧构型，这种设计能保证燃烧面积相对恒定，输出推力曲线更平稳，避免初始推力峰值过高对箭体结构造成过载冲击。药柱与壳体之间设置有隔热层，避免燃烧过程中高温燃气直接冲刷壳体内壁，防止壳体材料在高温下强度骤降引发结构失效，隔热层的厚度根据不同工作段的热流密度做差异化设计，喷管附近热流集中区域的隔热层厚度更大。靠近喷管一侧的挡药板结构既可以限制药柱的轴向位移，又能保证燃气顺利通过，挡药板上的通流面积经过反复校核，既要避免通流不足造成燃烧室压力异常升高，也要防止通流过大无法有效固定药柱位置。喷管段采用收敛-扩张构型，内壁做了耐烧蚀处理，能够将燃烧室产生的高温高压燃气加速到超音速排出，通过动量转换产生向前的推力，喷管与壳体的连接位置设置有密封结构，防止高温燃气从连接缝隙泄漏造成推力损失或者结构烧蚀。前端的点火器安装位预留了标准安装接口，能够匹配常规的电点火头，安装时只需要将点火器嵌入前端密封堵头的中心孔即可完成装配，不需要额外做结构修改。从安装边界来看，该发动机的外径统一，能够直接适配对应口径的箭体安装舱段，两端的连接结构采用标准的卡扣式设计，不需要额外加工连接法兰，现场装配效率很高，在高功率模型火箭的改装场景中，只需要替换原有同规格发动机即可完成动力升级，不需要调整箭体的整体布局与重心位置。设计过程中重点考虑了工作过程中的结构受力平衡，燃烧室的承压能力按照最大工作压力的1.5倍做安全余量设计，能够承受药柱燃烧过程中出现的小幅压力波动，避免出现炸机风险。喷管的扩张比根据推进剂的燃烧特性做了匹配优化，能够在常用的工作高度范围内保证燃气充分膨胀，将推进剂的化学能尽可能多地转化为排气动能，提升发动机的比冲性能，减少推进剂的无效消耗。
