民用窄体客机波音737外观结构三维数模

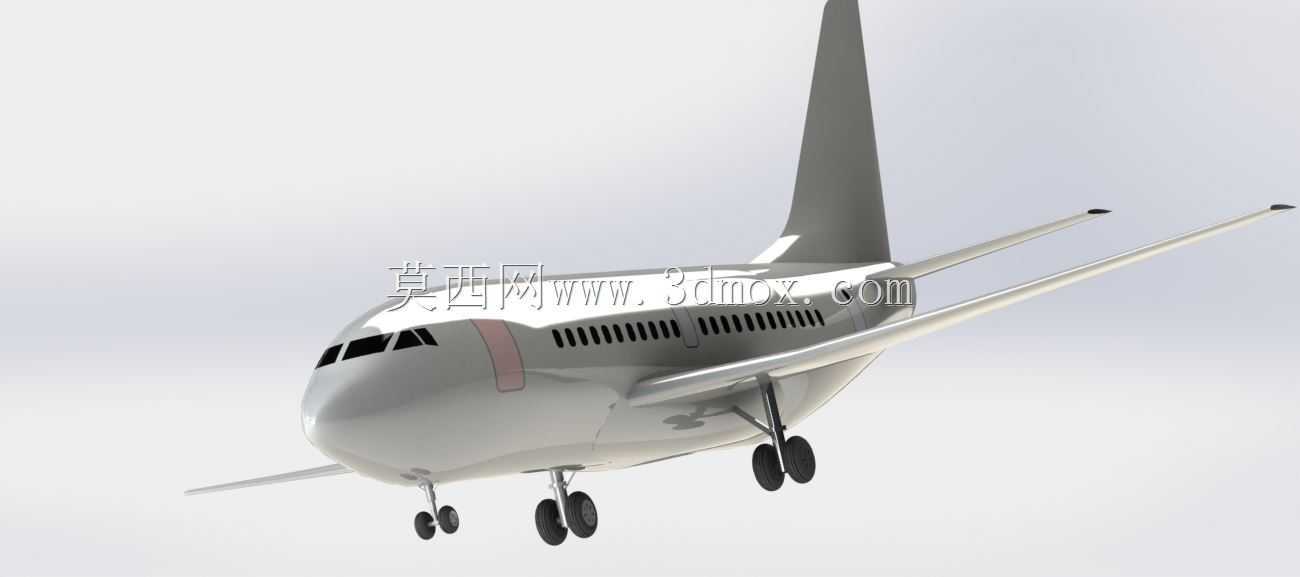

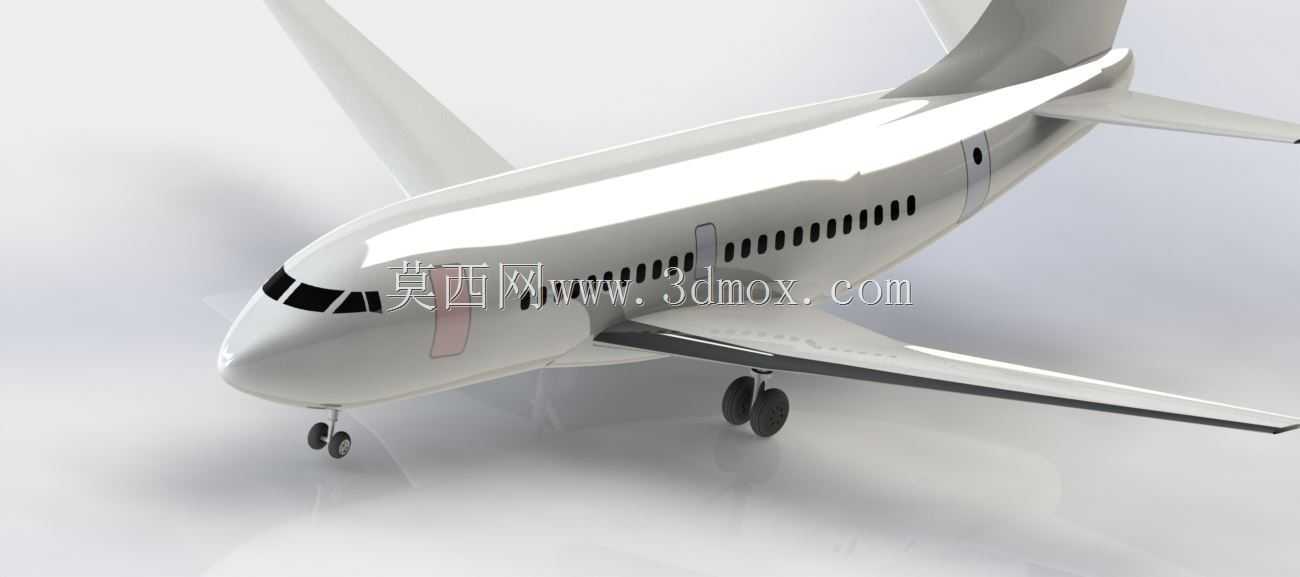

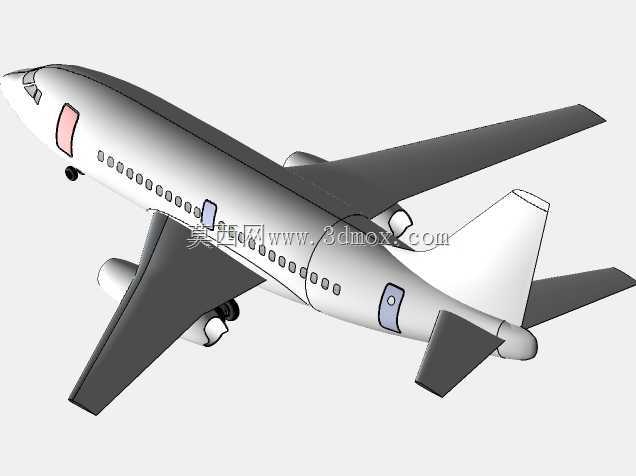

该三维数模还原了单通道窄体民用客机的整机外观结构，可用于航空科普展陈布置、民航类教学教具开发、机场地面调度模拟场景搭建等多个实际场景，也能为航空类专业的结构认知课程提供直观的三维参照，帮助学员快速建立民用客机的整机外形认知。从实际用途维度看，这类窄体客机是国内中短程民航航线的主力运营机型，承担着国内干线、支线的高频次旅客运输任务，数模还原的机身曲面、机翼布局、起落架收放位置、尾翼构型都和实际运营机型的外观特征保持一致，可用于机场廊桥适配性验证、地面保障设备的作业边界校核等前期方案推演环节。在功能特性还原上，数模完整呈现了机身客舱段的舷窗排布规律、机头驾驶舱风挡的倾斜角度、机翼后掠角设计、翼下发动机吊挂位置、前三点式起落架的结构布局，以及水平尾翼、垂直尾翼的相对安装位置，能够直观体现该类机型低油耗、适合中短程高频运营的外形设计逻辑。设计思路层面，整机采用流线型机身曲面设计，机头部位做圆弧过渡处理来降低飞行过程中的空气阻力，机翼选取适配亚音速飞行的后掠角度，兼顾巡航阶段的升阻比与低速起降阶段的操纵性能，尾翼的常规布局设计能够保障飞行过程中的航向与俯仰稳定性，起落架的布局位置充分考虑了地面滑行、起降阶段的整机载荷分布，避免机身结构出现应力集中问题。从安装边界与尺寸参考来看，数模严格按照实机的外形比例进行还原，机身长度、翼展长度、垂尾高度、主起落架轮距、前起落架与主起落架的轴距比例都和实机参数匹配，在做机场地面设施适配设计时，可直接参照数模的外形轮廓划定设备作业的安全边界，比如廊桥对接的高度范围、行李传送车的作业高度区间、飞机牵引车的接驳位置预留，都能通过该数模完成前期的空间干涉检查，减少后续现场调试的改动量。另外数模呈现的机身蒙皮分块、舱门位置、应急出口排布，也能为民航地面服务流程的模拟演练提供可视化载体，帮助地面保障人员快速熟悉机型的外部结构特征，提升日常作业的效率与安全性。
