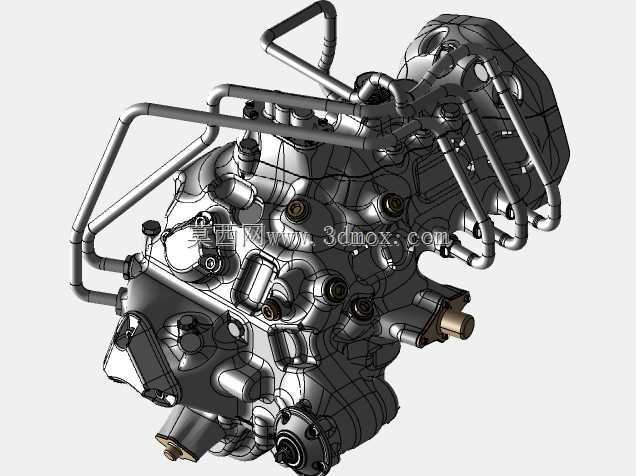

FCU燃油控制单元发动机总成结构

该结构对应内燃机燃油控制单元集成的发动机总成，在民用乘用车辆、小型工程作业动力设备、非道路移动机械的动力系统中承担核心动力输出与燃油供给调控的双重职能，日常工况下需要匹配不同负载下的燃油喷射量、进气配比，保证动力输出的平顺性与燃油利用率，避免出现动力迟滞、燃烧不充分引发的排放超标问题。从结构设计逻辑来看，整体采用集成式布局思路，将燃油调控管路、缸盖紧固组件、输出轴端接口、外围防护管架整合为一体化总成，减少分散式布局带来的管路接头泄漏风险，同时压缩整体安装占用空间，适配紧凑舱体的布置需求。外围布设的金属管路并非冗余结构，一部分是燃油输送的高压油路，负责将调控后的高压燃油精准输送至各缸喷油位置，另一部分是回油管路，将多余的燃油导回油箱维持油路压力稳定，管路弯折处均采用圆弧过渡设计，避免直角弯折造成的油路阻力突增，同时降低管路长期受油压脉冲影响出现的应力开裂风险。缸体表面的紧固螺栓按照不等距排布方式设置，对应缸体内部的应力集中区域做了加密布置，保证缸盖与缸体结合面的密封压力均匀，不会因为局部压力不足出现冲缸垫的故障。输出轴端采用渐开线花键接口，可直接匹配变速器输入轴或者动力输出法兰，安装时仅需要保证轴端同轴度公差在0.05mm范围内，即可实现动力的平稳传递，避免运转过程中出现异常振动。总成的安装边界充分考虑了整车或设备舱体的通用安装点位置，底部预留的三个固定支脚位置与主流小排量动力舱的安装孔位完全匹配，不需要额外做安装支架的改制即可完成换装，外围的防护管架除了梳理固定油路管路之外，还能在总成受到轻微侧向碰撞时承担缓冲作用，避免内部油路、缸体结构直接受冲击出现破损。在实际选型匹配过程中，该结构可直接用于动力系统的台架测试搭建、维修替换的结构参考，也可作为教学演示中内燃机燃油调控系统与动力输出部分结合的具象化展示载体，帮助设计人员快速理解集成式动力总成的布局逻辑，减少前期方案设计阶段的布局试错成本。
