可调式梅西弗格森顶部链接结构模型

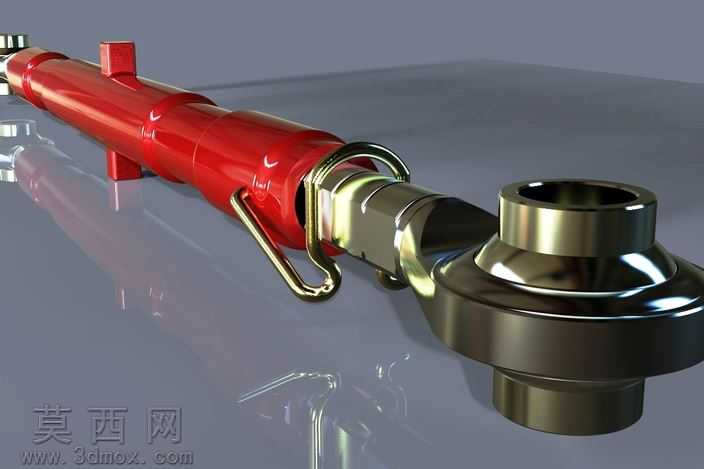

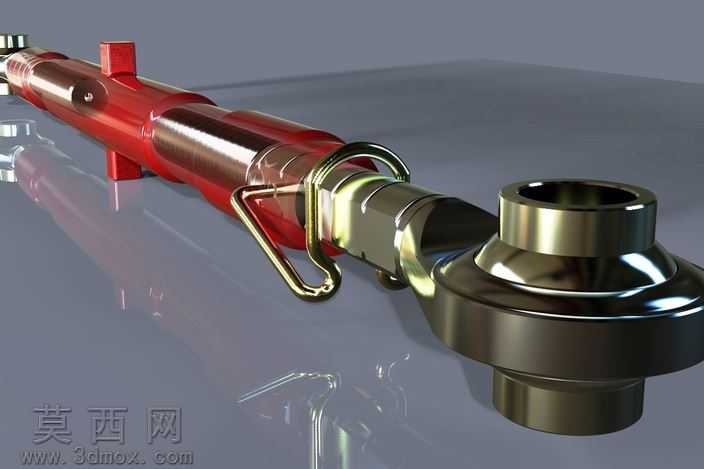

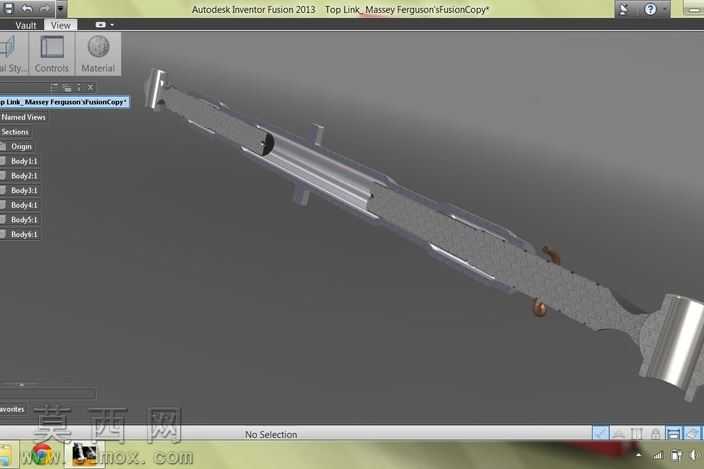

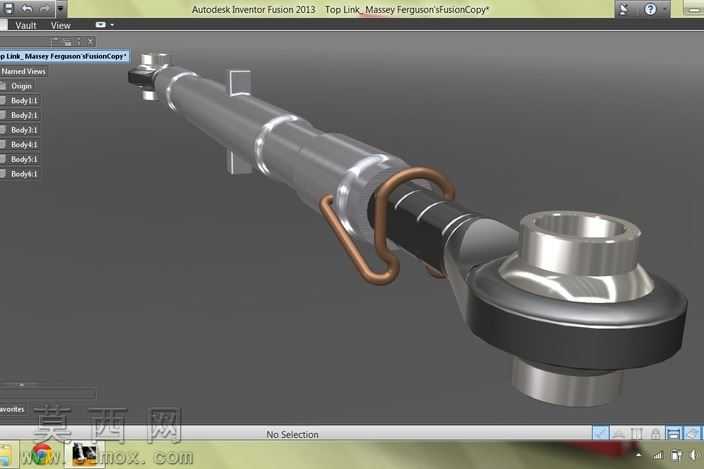

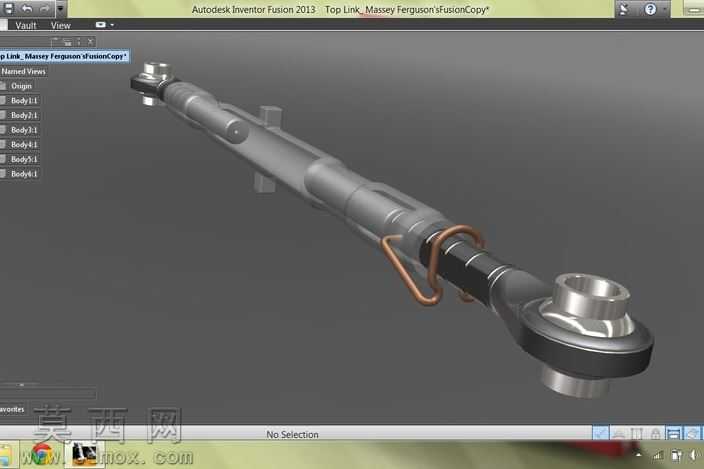

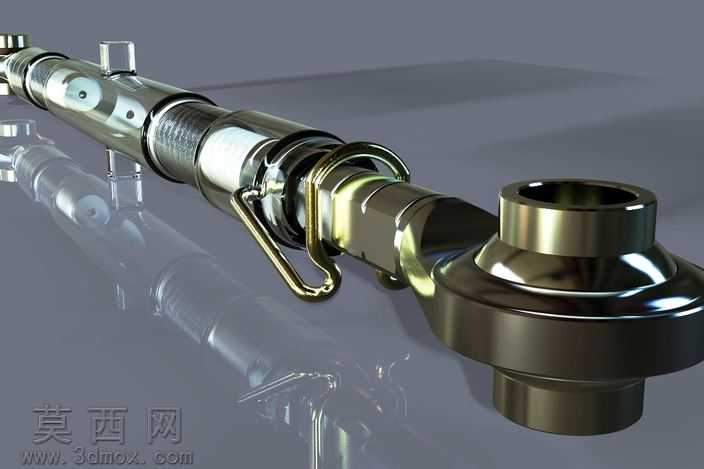

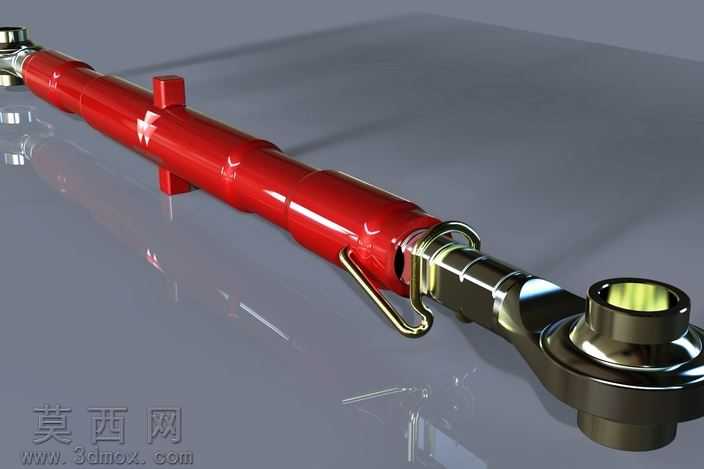

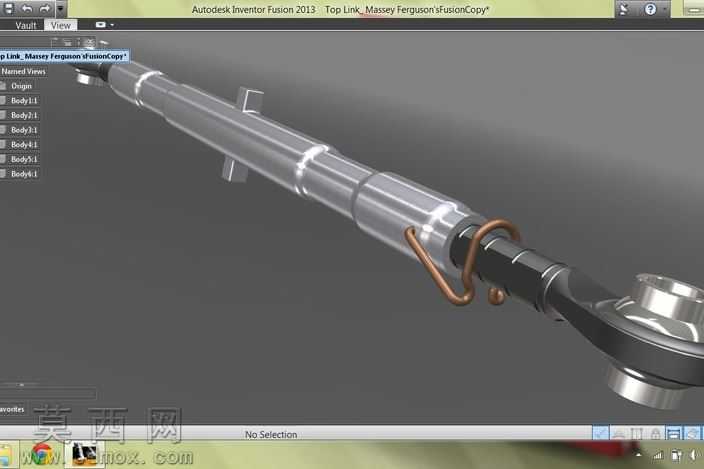

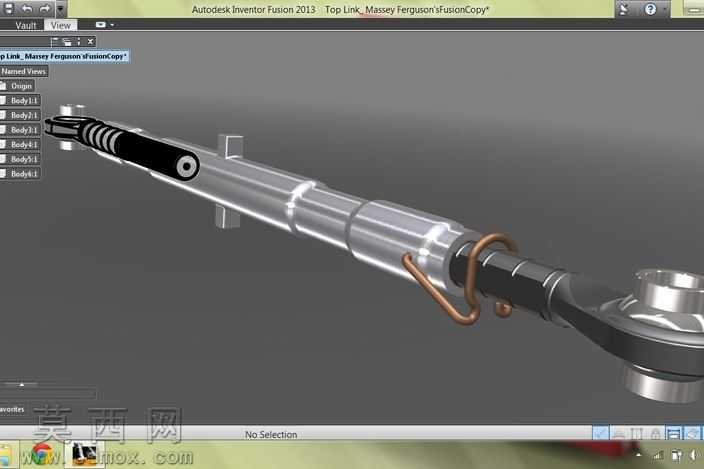

本模型为可调式顶部链接构件，采用三维建模软件完成全参数化构建，整体以长杆状主体为核心结构，搭配端部铰接连接端与侧部锁止挂环，完整还原实物的装配关系与功能结构。建模过程中首先对实物进行逆向测绘，提取各段杆体的直径、长度参数，以及端部球铰结构的曲面轮廓数据，通过旋转、拉伸、扫掠等基础特征命令构建主体框架，针对杆体上的固定凸台、锁销孔位等细节，采用切除、阵列等操作完成精细化建模，确保各部件的尺寸公差与实际产品保持一致。材质渲染阶段，主体杆身采用亮面金属红漆材质，调整材质的反射粗糙度与高光参数，还原工业漆面的光滑质感与色彩饱和度，端部铰接接头与挂环采用抛光金属材质，添加轻微的环境反射与磨损做旧效果，模拟金属构件长期使用后的质感差异，背景采用高反光灰色地面，通过环境光遮蔽与全局光照设置，强化金属部件的光影层次与立体感，让整体渲染效果更贴近工业产品展示的视觉标准。结构设计上，该构件采用分段伸缩式结构，通过杆体内部的螺纹配合实现长度调节功能，侧部的金属挂环用于锁止调节后的杆体长度，端部的球铰结构可实现多维度的角度偏转，适配不同安装场景的连接需求，建模时特意保留了各部件的装配间隙，还原实际产品的活动自由度，可用于后续的装配模拟与运动仿真验证。设计思路围绕农用机械连接部件的实际使用需求展开，在保证结构强度的前提下优化各段杆体的壁厚参数，既减轻构件整体重量，又满足重载连接的受力要求，所有曲面过渡均做圆角处理，避免应力集中问题，同时还原了实物表面的标识刻印细节，提升模型的真实还原度，可用于机械结构教学、产品展示以及配套部件的设计参考。
